Презентация, доклад на тему Деление окружности
Содержание
- 1. Деление окружности
- 2. Деление окружности на равные части.Деление окружности на
- 3. 1.Деление окружности на три равные части.

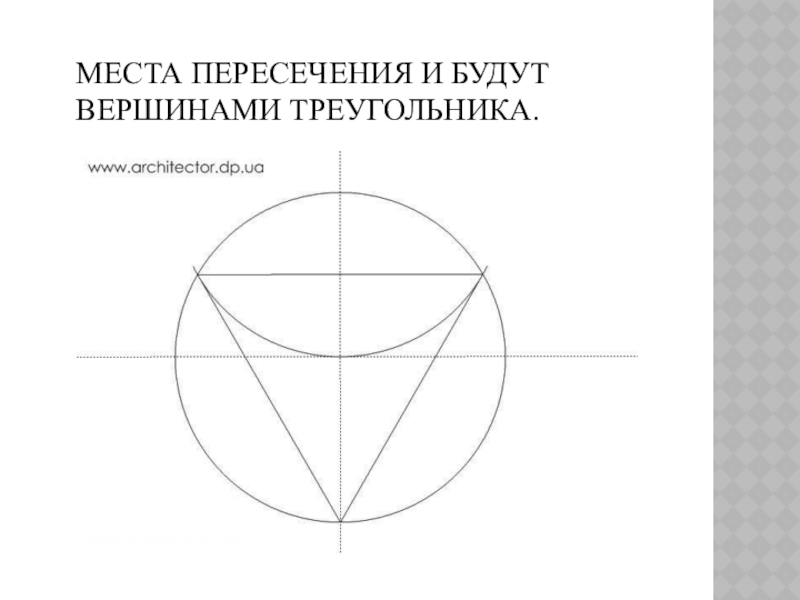

- 4. Места пересечения и будут вершинами треугольника.
- 5. Деление окружности на пять частей.Чтобы разделить окружность на пять частей, выполняем следующие операции.
- 6. Делим радиус на горизонтальной оси пополам и
- 7. Установив острие циркуля в средину радиуса на
- 8. Затем из верхней точки дуги, отмерив циркулем
- 9. И теперь последовательно чертим дуги, пересекающие окружность, устанавливая циркуль иглой в пересечение предыдущей дуги с окружностью.

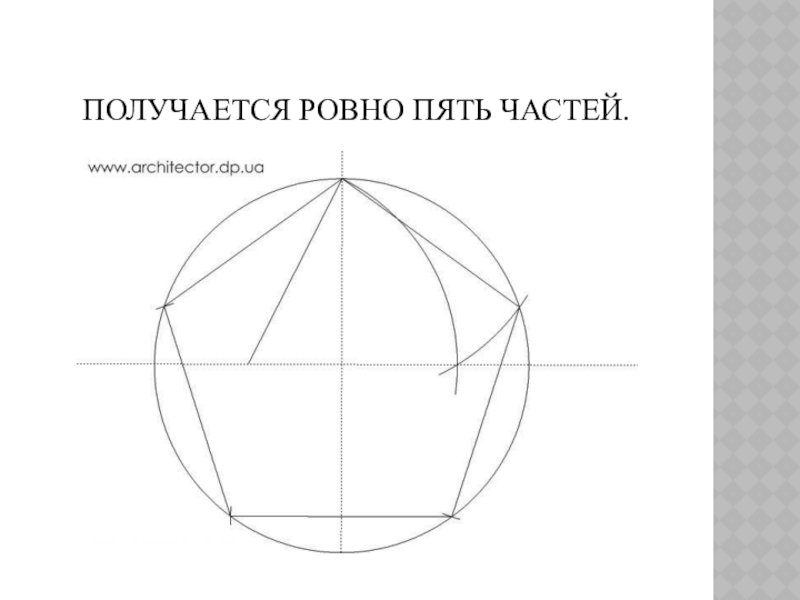

- 10. Получается ровно пять частей.
- 11. Чтобы получить разделение на 10 частей, можно
- 12. Деление окружности на семь частей.

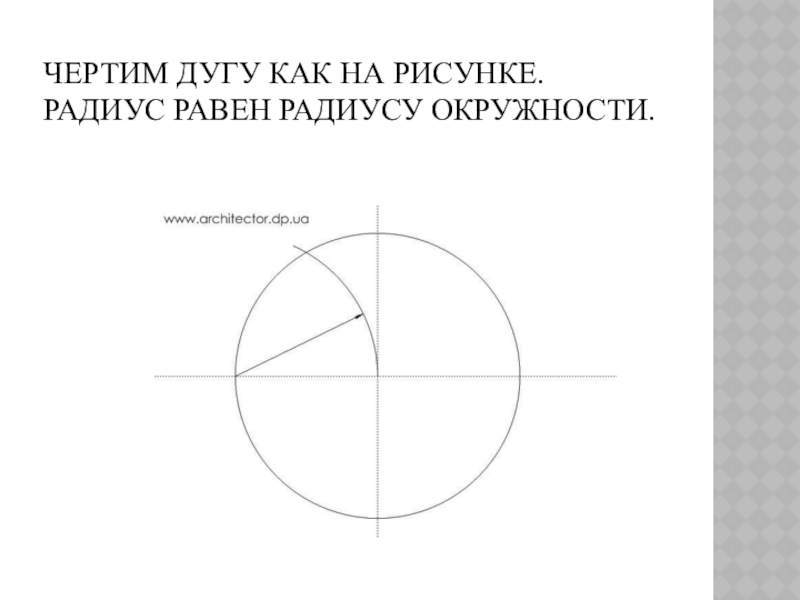

- 13. Чертим дугу как на рисунке. Радиус равен радиусу окружности.
- 14. Опускаем из пересечения перпендикуляр на горизонтальную ось.
- 15. Получится деление на семь частей. Проделав те
- 16. Деление окружности по таблице. Для получения длины хорды, нужно умножить диаметр окружности на коэффициент из таблицы.
- 17. Таблица позволяет делить окружность до 30 частей.
Деление окружности на равные части.Деление окружности на три равные части.Деление окружности на пять частей.Деление окружности на семь частей.
Слайд 1Деление окружности на равные части.
Автор:
Роткин Андрей Викторович,
Мастер производственного обучения
КГБ ПОУ «Красноярский
Слайд 2Деление окружности на равные части.
Деление окружности на три равные части.
Деление окружности
на пять частей.
Деление окружности на семь частей.
Деление окружности на семь частей.

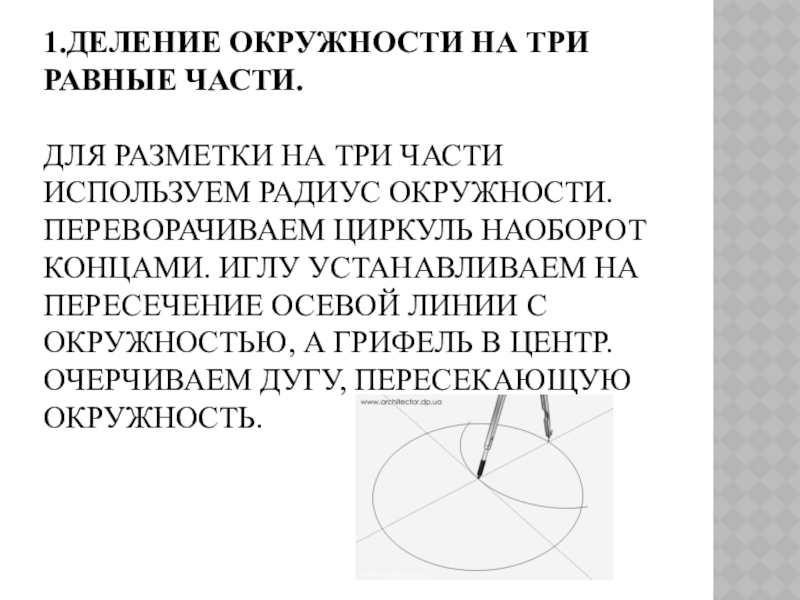

Слайд 31.Деление окружности на три равные части. Для разметки на три части используем
радиус окружности. Переворачиваем циркуль наоборот концами. Иглу устанавливаем на пересечение осевой линии с окружностью, а грифель в центр. очерчиваем дугу, пересекающую окружность.

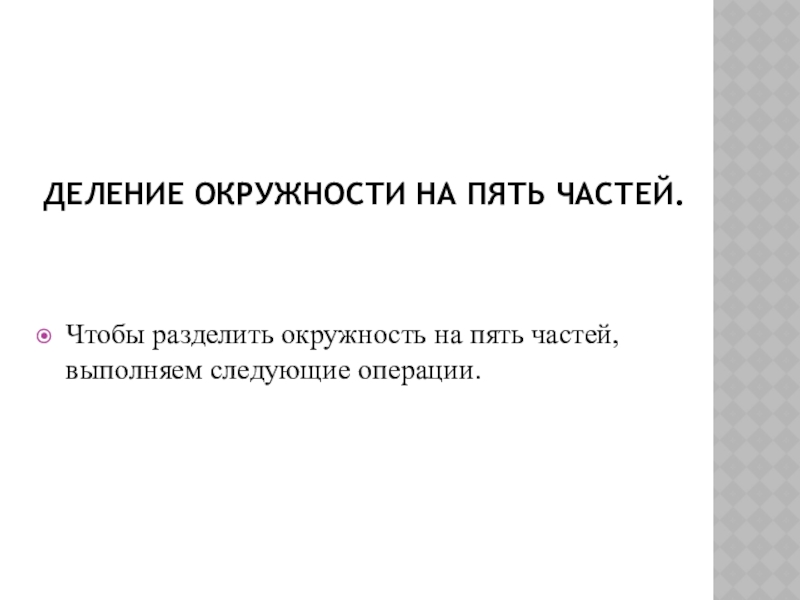

Слайд 5Деление окружности на пять частей.
Чтобы разделить окружность на пять частей, выполняем
следующие операции.

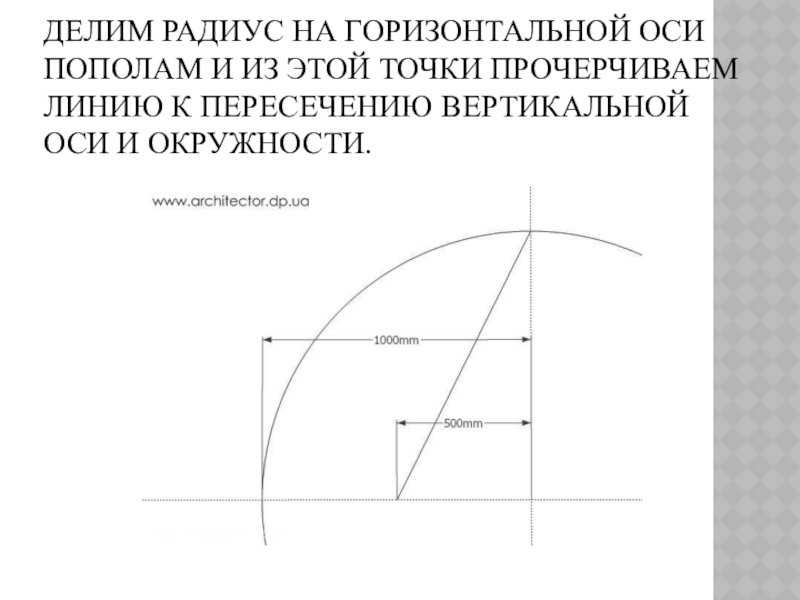

Слайд 6Делим радиус на горизонтальной оси пополам и из этой точки прочерчиваем
линию к пересечению вертикальной оси и окружности.

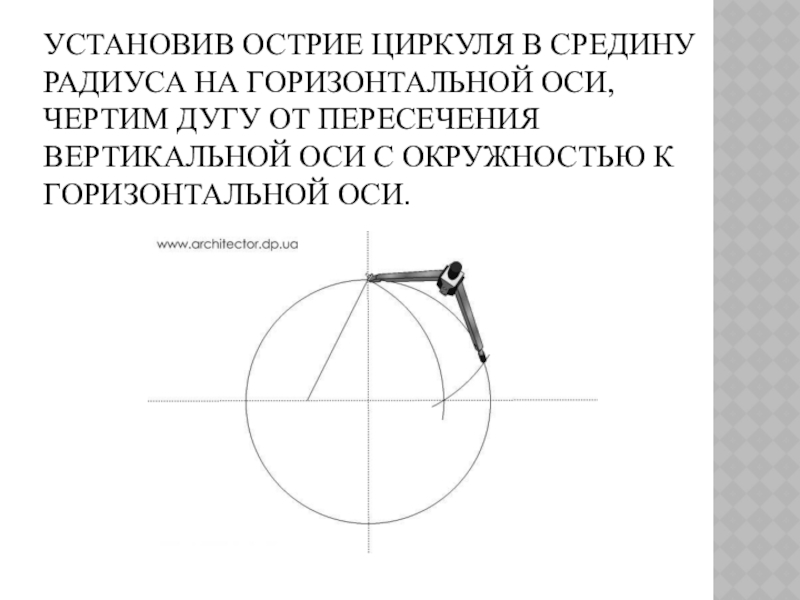

Слайд 7Установив острие циркуля в средину радиуса на горизонтальной оси, чертим дугу
от пересечения вертикальной оси с окружностью к горизонтальной оси.

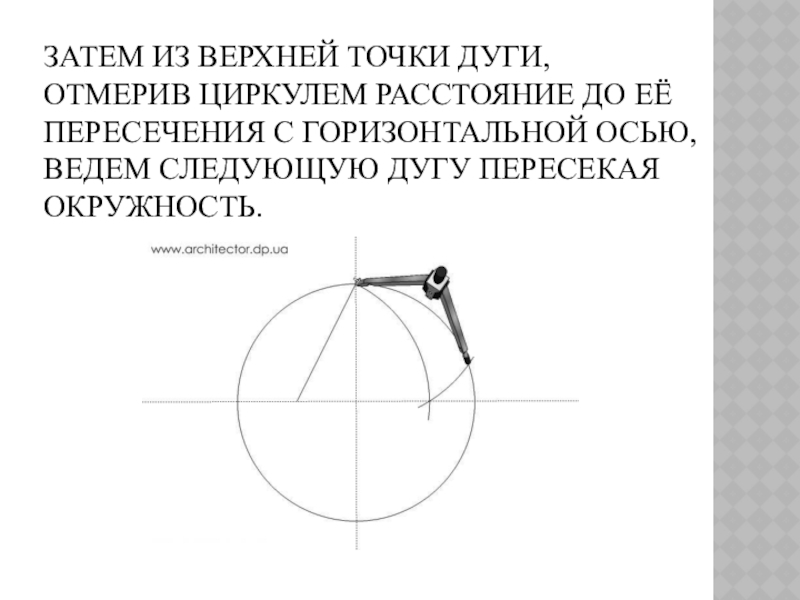

Слайд 8Затем из верхней точки дуги, отмерив циркулем расстояние до её пересечения
с горизонтальной осью, ведем следующую дугу пересекая окружность.

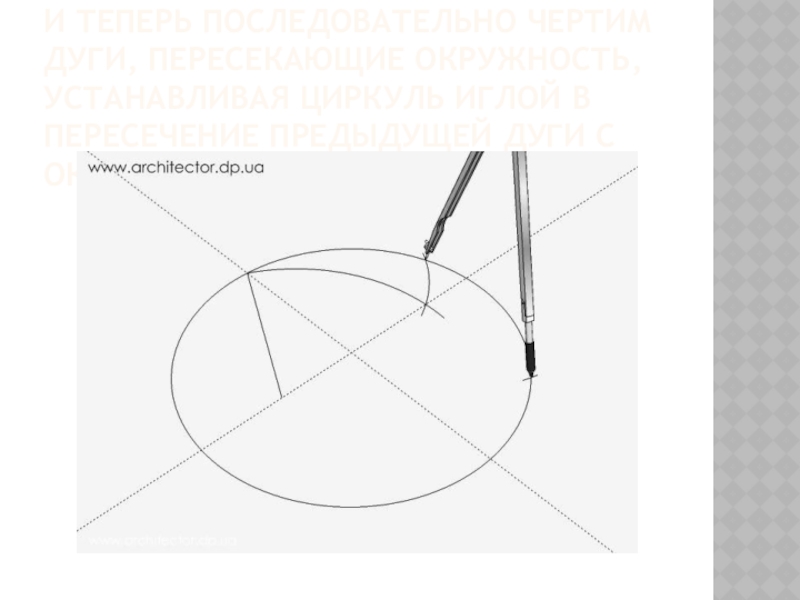

Слайд 9И теперь последовательно чертим дуги, пересекающие окружность, устанавливая циркуль иглой в
пересечение предыдущей дуги с окружностью.

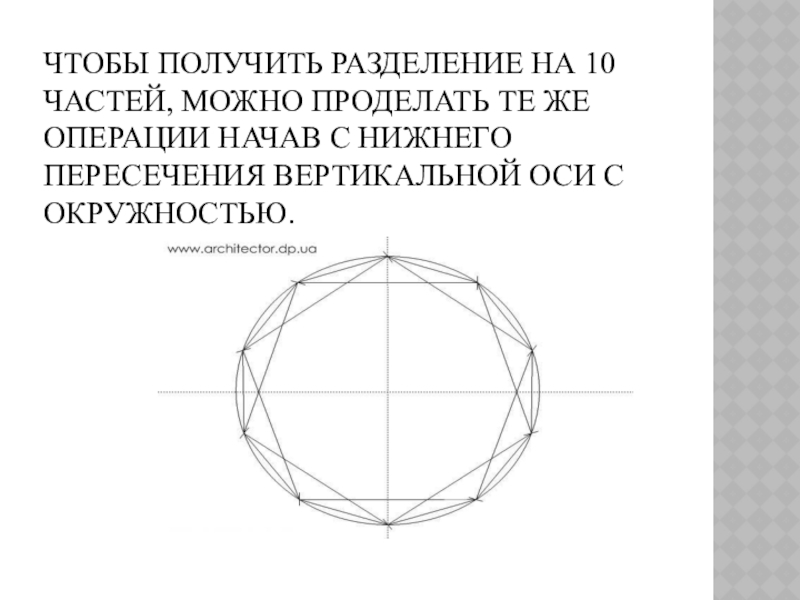

Слайд 11Чтобы получить разделение на 10 частей, можно проделать те же операции
начав с нижнего пересечения вертикальной оси с окружностью.

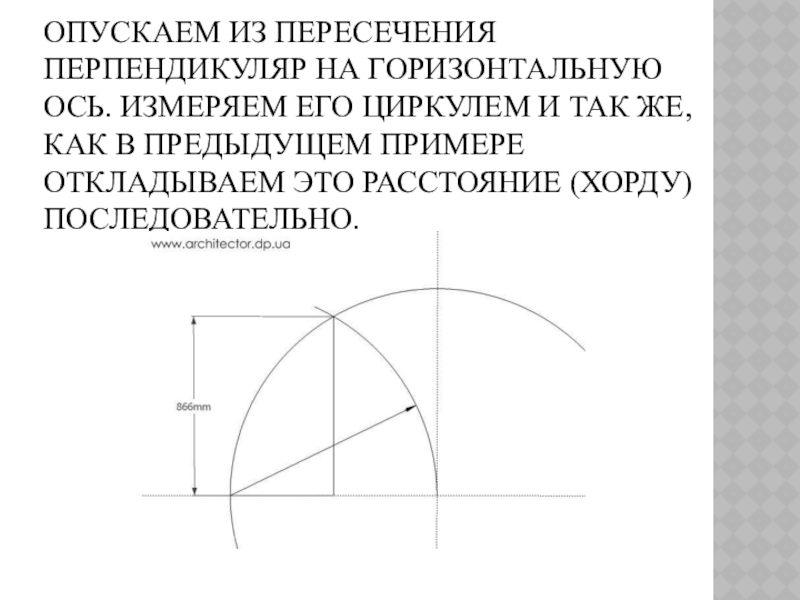

Слайд 14Опускаем из пересечения перпендикуляр на горизонтальную ось. Измеряем его циркулем и
так же, как в предыдущем примере откладываем это расстояние (хорду) последовательно.
Слайд 15Получится деление на семь частей. Проделав те же операции из нижнего
пересечения оси с окружностью, мы получим 14 частей.

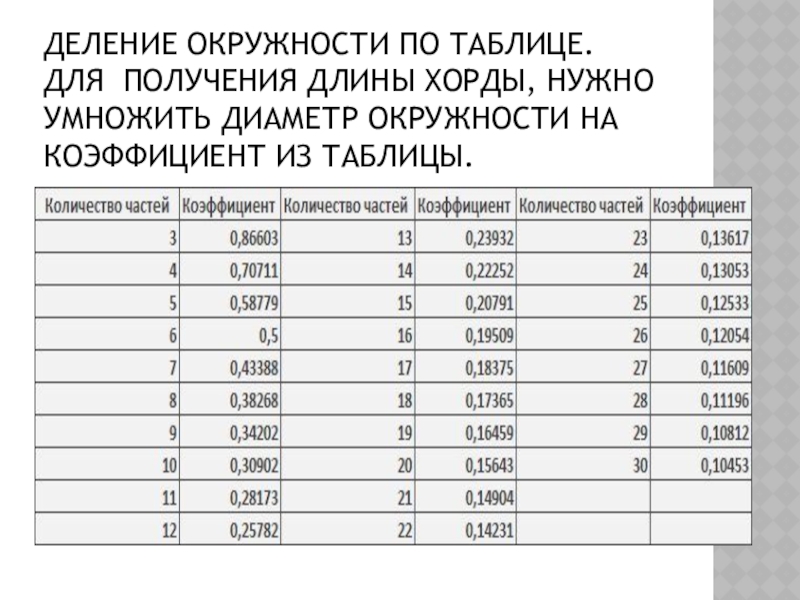

Слайд 16Деление окружности по таблице. Для получения длины хорды, нужно умножить диаметр окружности
на коэффициент из таблицы.

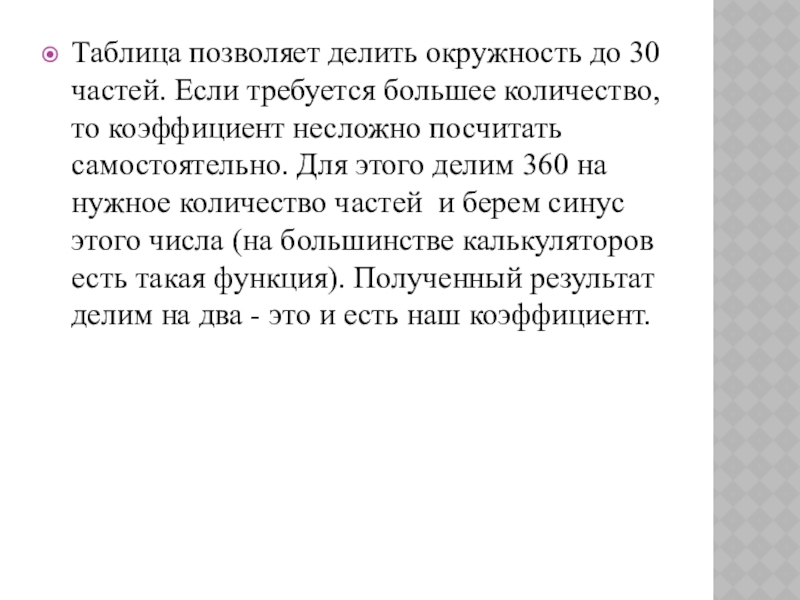

Слайд 17Таблица позволяет делить окружность до 30 частей. Если требуется большее количество,
то коэффициент несложно посчитать самостоятельно. Для этого делим 360 на нужное количество частей и берем синус этого числа (на большинстве калькуляторов есть такая функция). Полученный результат делим на два - это и есть наш коэффициент.
