Презентация, доклад на тему Автомобильный генератор переменного тока

потребителей и подзаряд аккумуляторной батареи.
Принцип действия устройства построен на превращении механической энергии, которая поступает от мотора, в напряжение.
В комплексе с регулятором напряжения узел называется генераторной установкой.
В современных автомобилях предусмотрен агрегат переменного тока, в полной мере удовлетворяющий всем заявленным требованиям.

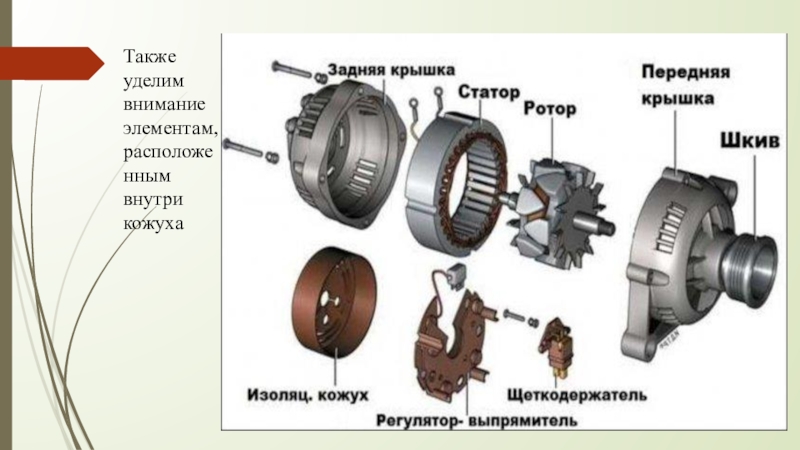

основой для статорной обмотки. В процессе изготовления кожуха применяются легкие сплавы (чаще всего алюминия и дюрали), а для охлаждения предусмотрены отверстия, обеспечивающие своевременный отвод тепла от обмотки. В передней и задней части кожуха предусмотрены подшипники, к которым и крепится ротор — главный элемент источника питания. В кожухе помещаются почти все элементы устройства. При этом сам корпус состоит из двух крышек, расположенных с левой и с правой стороны — около приводного вала и контрольных колец соответственно.

алюминиевого сплава. Этот металл отличается незначительной массой и способностью рассеивать тепло.

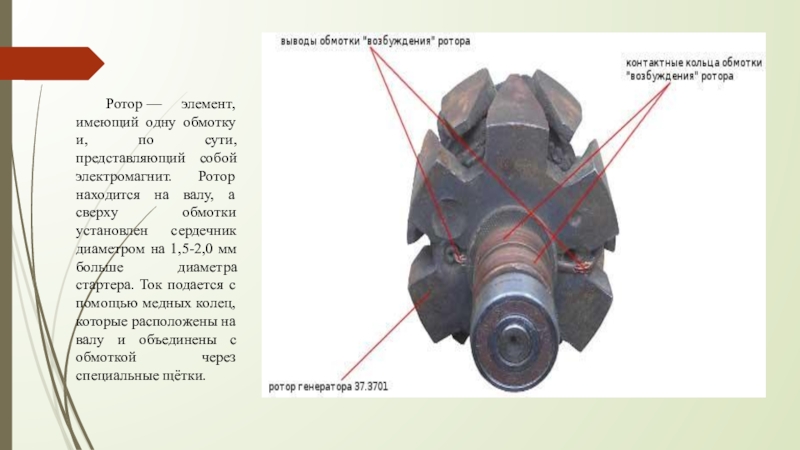

Ротор находится на валу, а сверху обмотки установлен сердечник диаметром на 1,5-2,0 мм больше диаметра стартера. Ток подается с помощью медных колец, которые расположены на валу и объединены с обмоткой через специальные щётки.

Сам сердечник выполнен в форме окружности и изготавливается с применением специального материала, обладающего улучшенными магнитными качествами. В электротехнике металл носит название «трансформаторное железо». У статора есть три обмотки, связанные между собой и объединенные в звезду или треугольник. В точке объединения установлен диодный мост, обеспечивающий выпрямление напряжения. Обмотка изготовлена из специальной проволоки, имеющей двойную термоустойчивую изоляцию, покрытую специальным лаком.

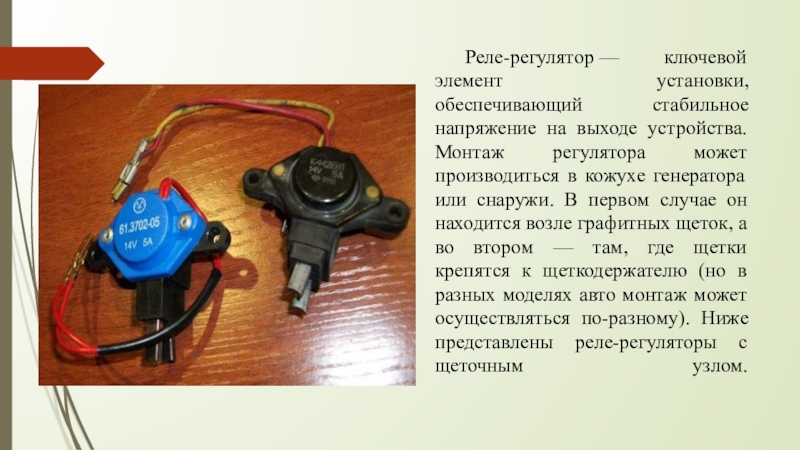

регулятора может производиться в кожухе генератора или снаружи. В первом случае он находится возле графитных щеток, а во втором — там, где щетки крепятся к щеткодержателю (но в разных моделях авто монтаж может осуществляться по-разному). Ниже представлены реле-регуляторы с щеточным узлом.

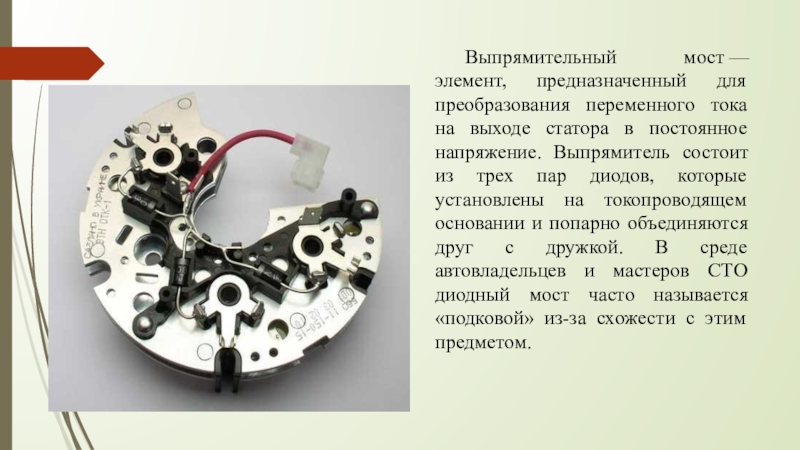

в постоянное напряжение. Выпрямитель состоит из трех пар диодов, которые установлены на токопроводящем основании и попарно объединяются друг с дружкой. В среде автовладельцев и мастеров СТО диодный мост часто называется «подковой» из-за схожести с этим предметом.
