Презентация, доклад на тему Автоматизированные системы управления технологическими процессами

управления, контрольно-измерительных приборов, выполняющих функции измерения и различных устройств для преобразования и хранения полученной информации.
Объектом управления называется управляемый технологический процесс (ТП) вместе с оборудованием, в котором он осуществляется.

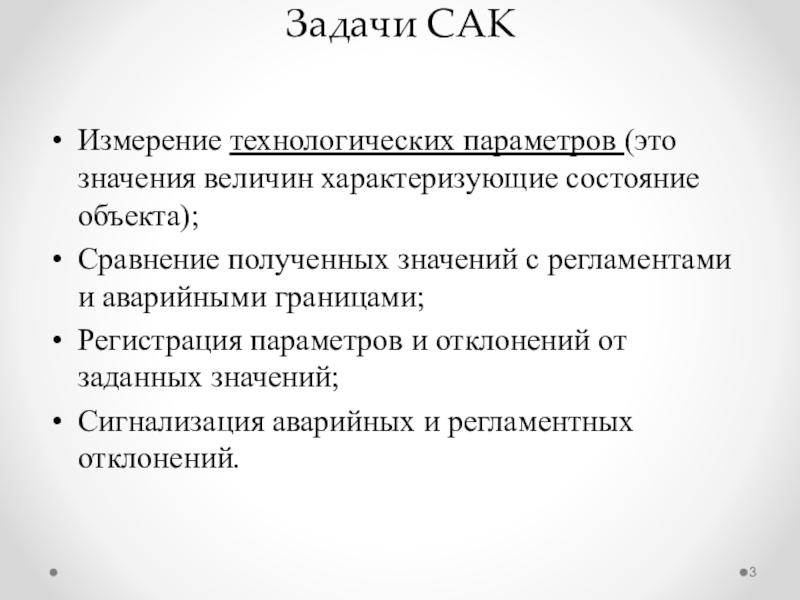

значений с регламентами и аварийными границами;
Регистрация параметров и отклонений от заданных значений;
Сигнализация аварийных и регламентных отклонений.

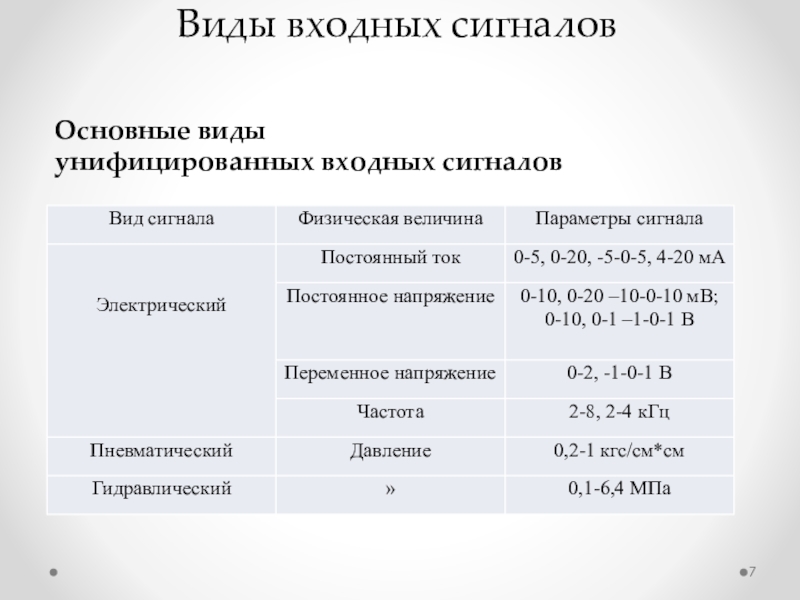

(используют унифицированные сигналы), специализированные).
Точности (в рамках установленных по ГОСТу классов точности).
Быстродействию.
Способ выбора (обегающий, выборочный).
Расстоянию от объекта:
местные;
дистанционные;
телемеханические.
7. Видам обрабатываемых сигналов:
аналоговые ,
дискретные,
цифровые.
Наличию микропроцессорных средств.
Надежности.

с целью обеспечения техническими средствами систем контроля, регулирования и управления технологическими процессами в различных отраслях народного хозяйства.
В основу создания и совершенствования ГСП положены следующие системотехнические принципы:
типизация и минимизация многообразия функций автоматического контроля, регулирования и управления;
минимизация номенклатуры технических средств;
блочно-модульное построение приборов и устройств;
агрегатное построение систем управления на базе унифицированных приборов и устройств;
совместимость приборов и устройств.

четыре группы устройств:
получения информации о состоянии процесса или объекта;
приема, преобразования и передачи информации по каналам связи;
преобразования, хранения и обработки информации, формирования команд управления;
использования командной информации.
По виду энергии носителя сигналов:
электрические,
пневматические,
гидравлические,
устройства, работающие без использования вспомогательной энергии - приборы и регуляторы прямого действия.

ПРОЦЕССОВ

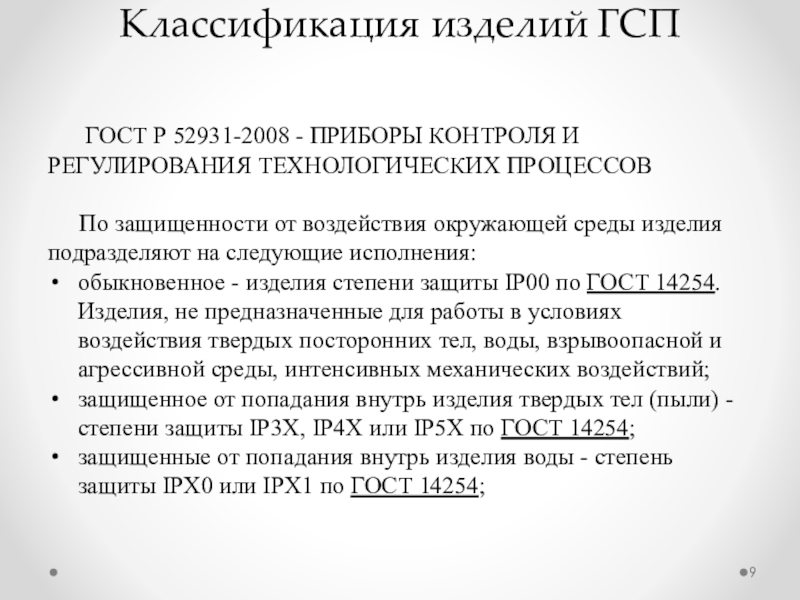

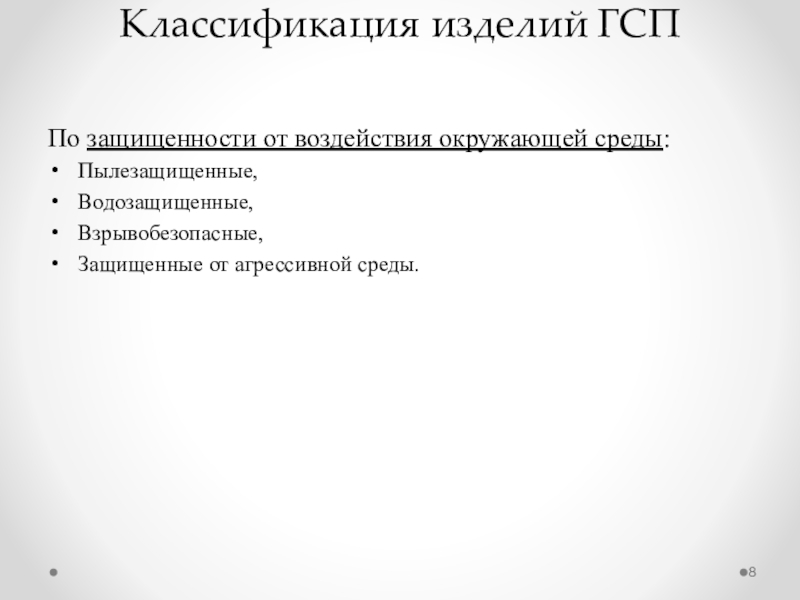

По защищенности от воздействия окружающей среды изделия подразделяют на следующие исполнения:

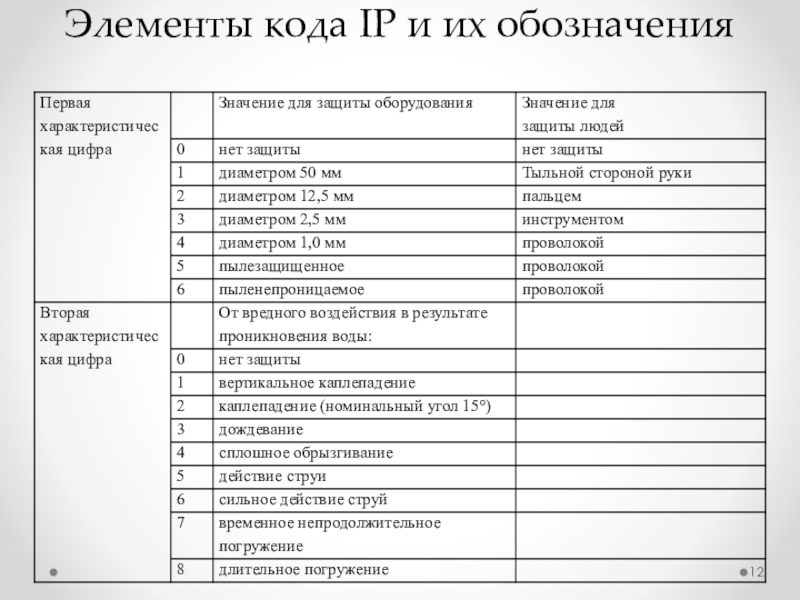

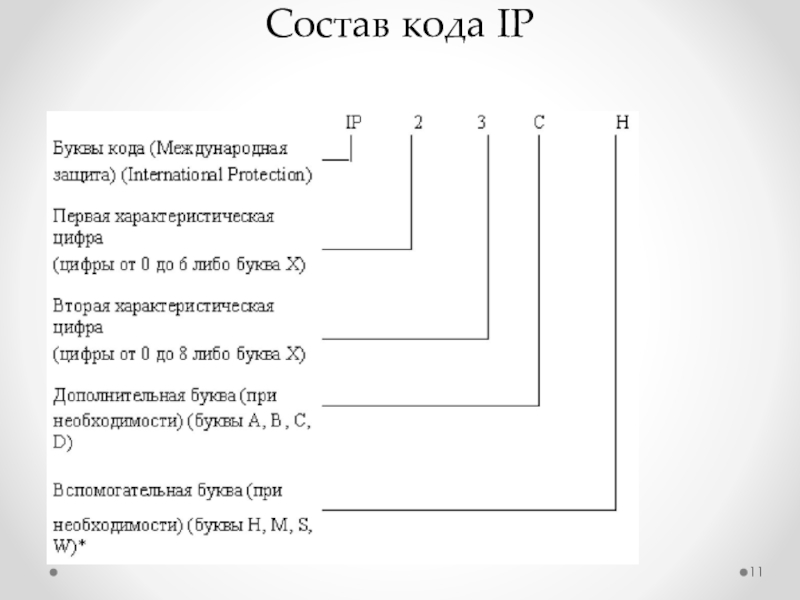

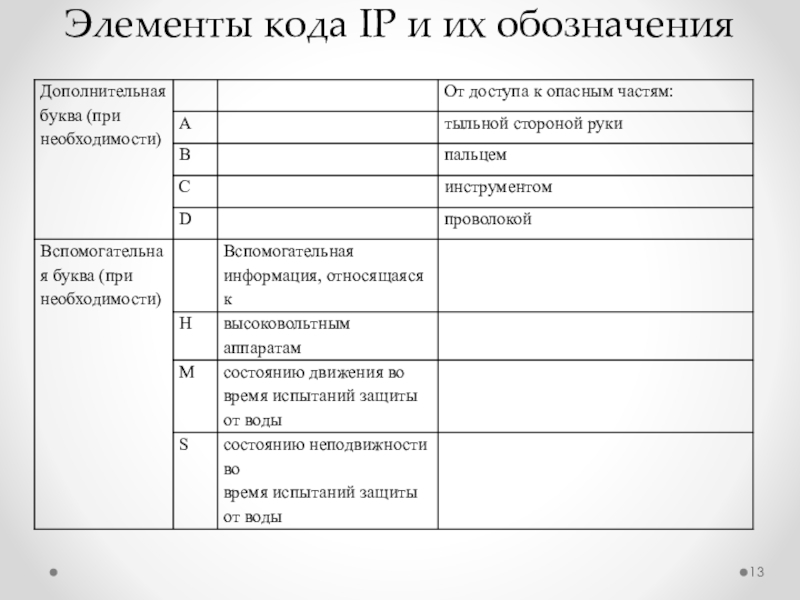

обыкновенное - изделия степени защиты IP00 по ГОСТ 14254. Изделия, не предназначенные для работы в условиях воздействия твердых посторонних тел, воды, взрывоопасной и агрессивной среды, интенсивных механических воздействий;
защищенное от попадания внутрь изделия твердых тел (пыли) - степени защиты IP3X, IP4X или IP5X по ГОСТ 14254;
защищенные от попадания внутрь изделия воды - степень защиты IPX0 или IPX1 по ГОСТ 14254;

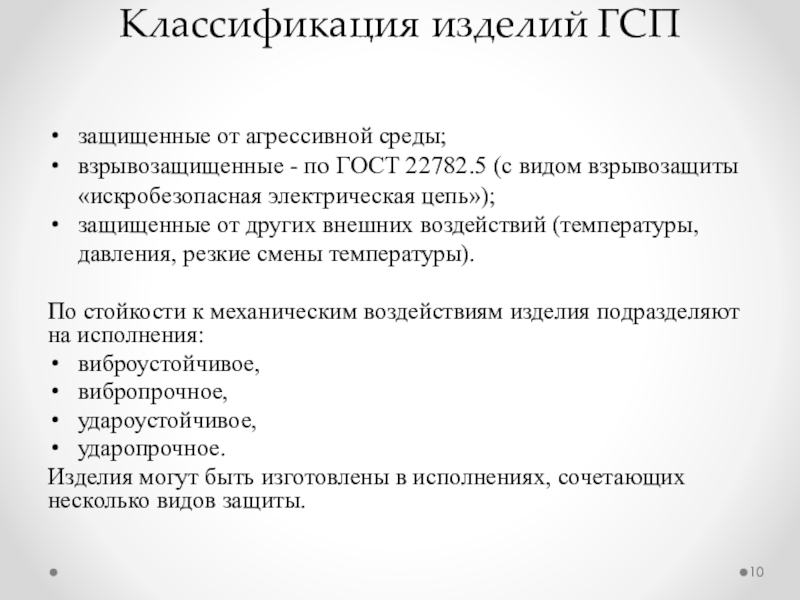

(с видом взрывозащиты «искробезопасная электрическая цепь»);
защищенные от других внешних воздействий (температуры, давления, резкие смены температуры).

По стойкости к механическим воздействиям изделия подразделяют на исполнения:
виброустойчивое,
вибропрочное,
удароустойчивое,
ударопрочное.
Изделия могут быть изготовлены в исполнениях, сочетающих несколько видов защиты.

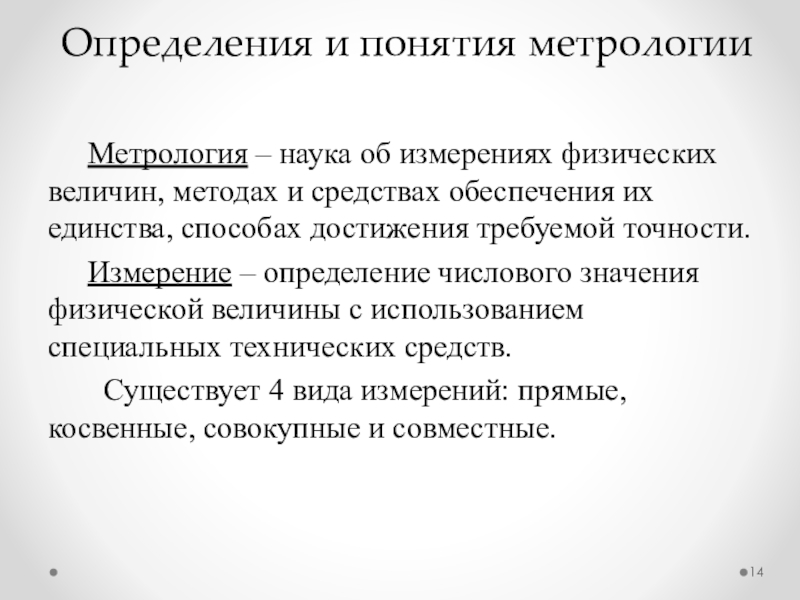

и средствах обеспечения их единства, способах достижения требуемой точности.
Измерение – определение числового значения физической величины с использованием специальных технических средств.
Существует 4 вида измерений: прямые, косвенные, совокупные и совместные.

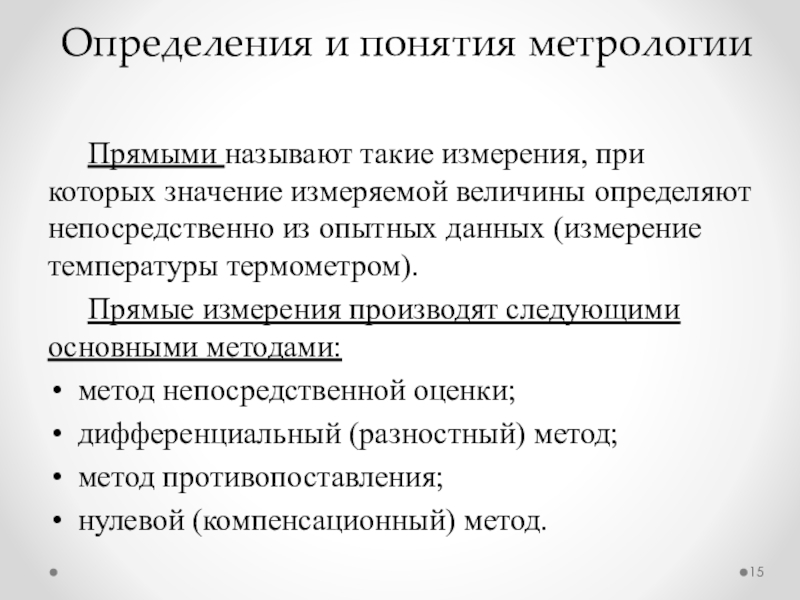

величины определяют непосредственно из опытных данных (измерение температуры термометром).
Прямые измерения производят следующими основными методами:
метод непосредственной оценки;
дифференциальный (разностный) метод;
метод противопоставления;
нулевой (компенсационный) метод.

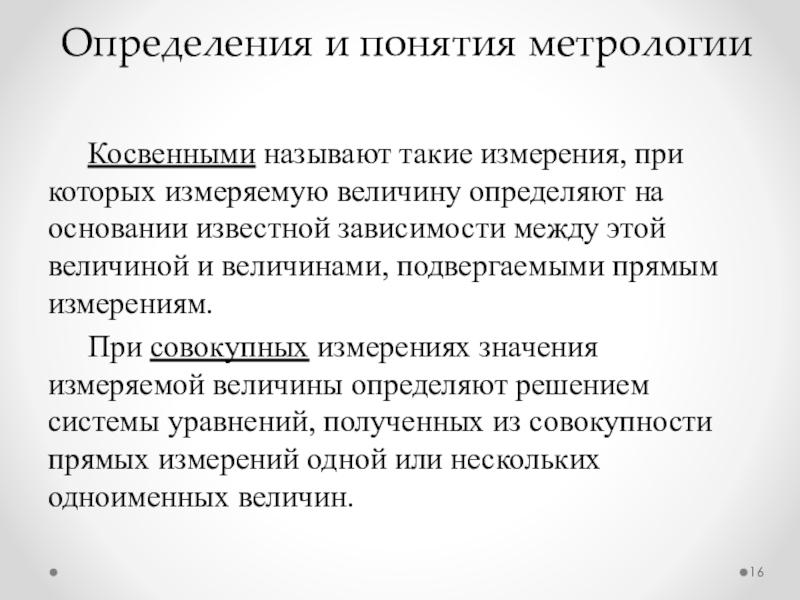

определяют на основании известной зависимости между этой величиной и величинами, подвергаемыми прямым измерениям.
При совокупных измерениях значения измеряемой величины определяют решением системы уравнений, полученных из совокупности прямых измерений одной или нескольких одноименных величин.

неодноименных величин для отыскания зависимости между ними.
Виды средств измерений:
мера,
измерительные приборы,
измерительные преобразователи
измерительные установки.

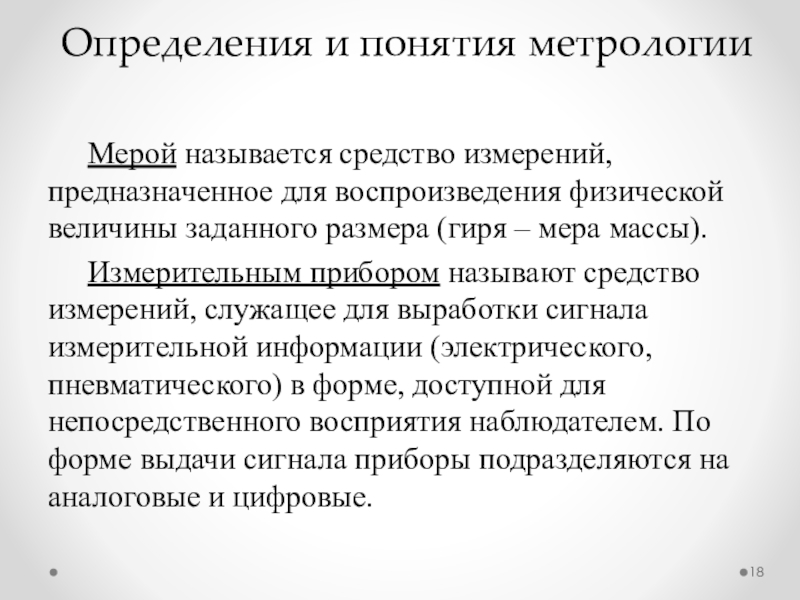

величины заданного размера (гиря – мера массы).
Измерительным прибором называют средство измерений, служащее для выработки сигнала измерительной информации (электрического, пневматического) в форме, доступной для непосредственного восприятия наблюдателем. По форме выдачи сигнала приборы подразделяются на аналоговые и цифровые.

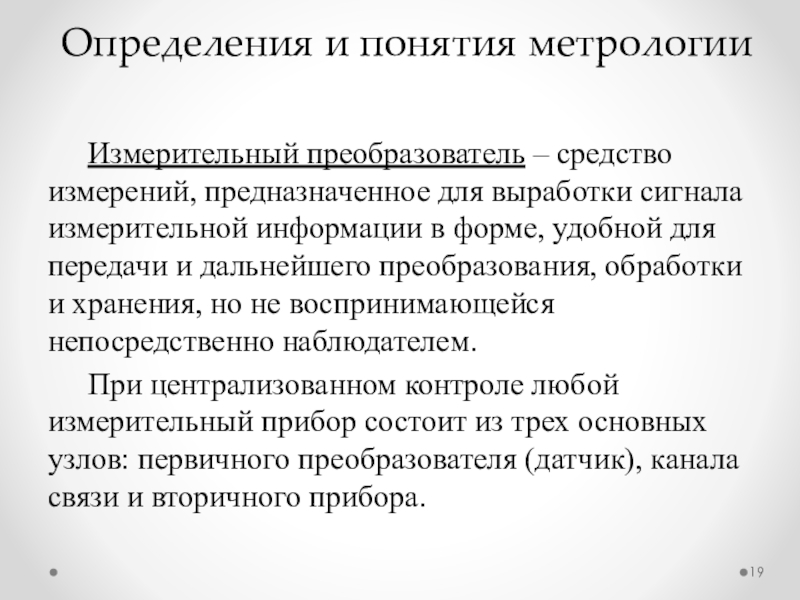

сигнала измерительной информации в форме, удобной для передачи и дальнейшего преобразования, обработки и хранения, но не воспринимающейся непосредственно наблюдателем.
При централизованном контроле любой измерительный прибор состоит из трех основных узлов: первичного преобразователя (датчик), канала связи и вторичного прибора.

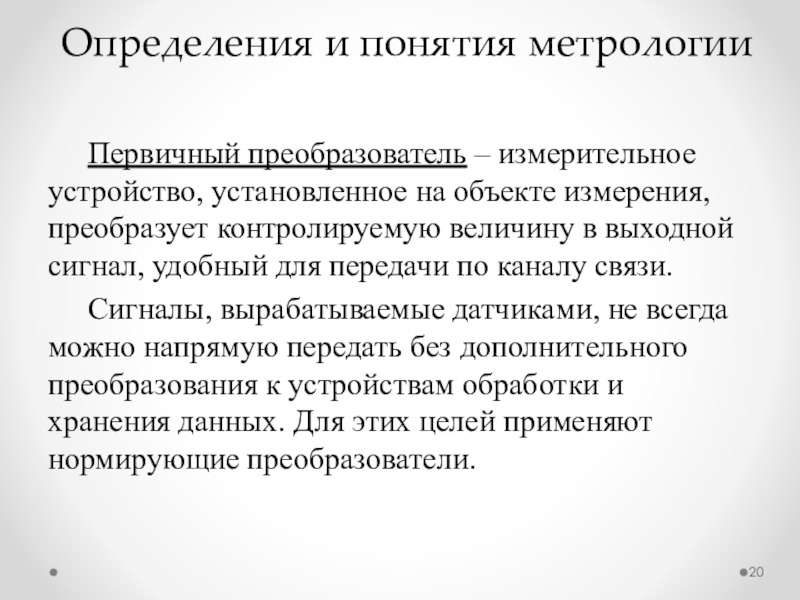

измерения, преобразует контролируемую величину в выходной сигнал, удобный для передачи по каналу связи.
Сигналы, вырабатываемые датчиками, не всегда можно напрямую передать без дополнительного преобразования к устройствам обработки и хранения данных. Для этих целей применяют нормирующие преобразователи.

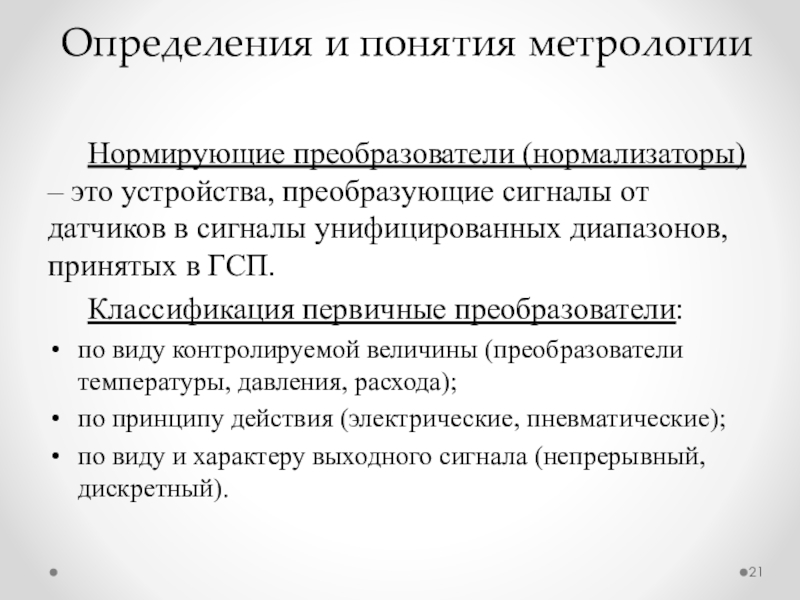

от датчиков в сигналы унифицированных диапазонов, принятых в ГСП.
Классификация первичные преобразователи:
по виду контролируемой величины (преобразователи температуры, давления, расхода);
по принципу действия (электрические, пневматические);
по виду и характеру выходного сигнала (непрерывный, дискретный).

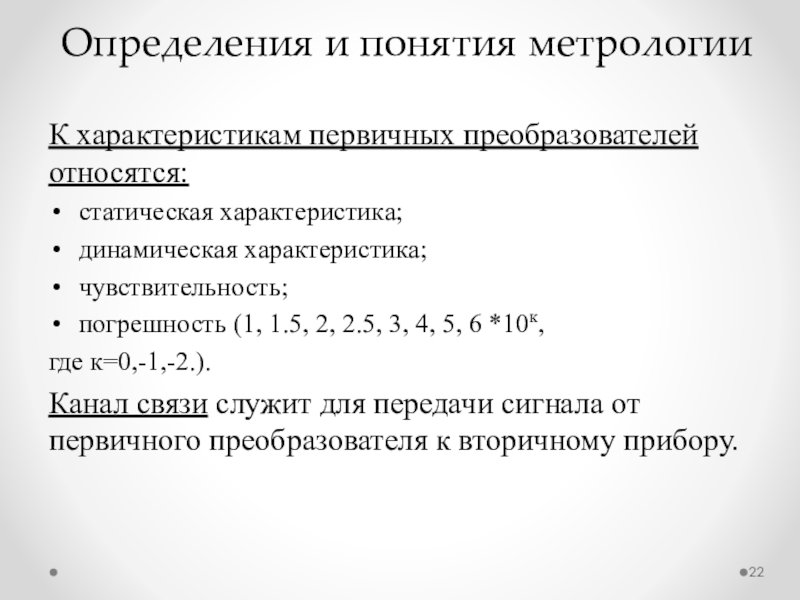

(1, 1.5, 2, 2.5, 3, 4, 5, 6 *10к,
где к=0,-1,-2.).
Канал связи служит для передачи сигнала от первичного преобразователя к вторичному прибору.

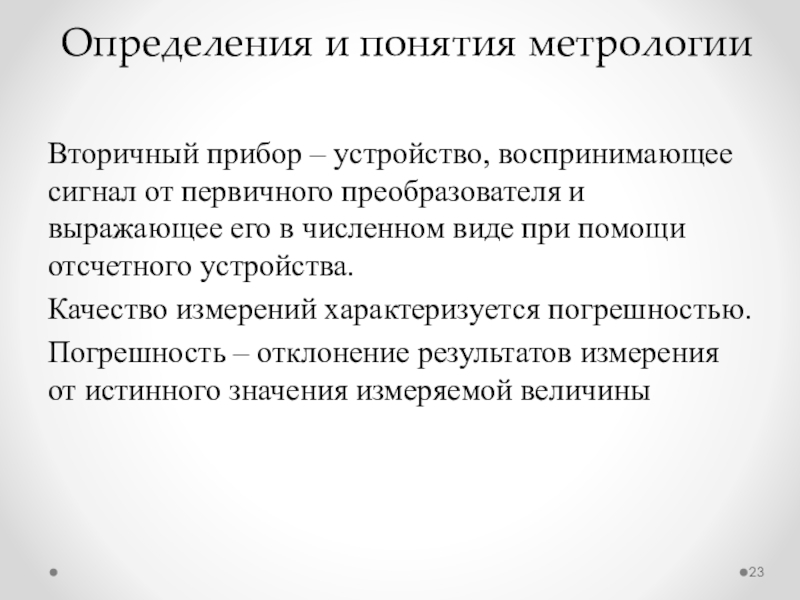

преобразователя и выражающее его в численном виде при помощи отсчетного устройства.
Качество измерений характеризуется погрешностью.

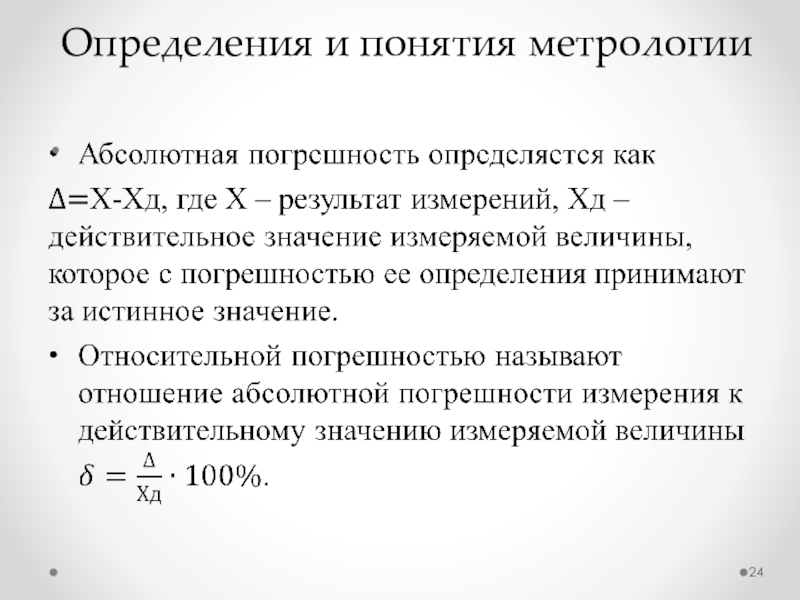

Погрешность – отклонение результатов измерения от истинного значения измеряемой величины
