ГУ СШ №36

УЧЕНИК 10 КЛАССА «А» ДЕЛОВ А. В.

ПРЕПОДАВАТЕЛЬ НВП НЕМЦОВ П. П.

ПРЕПОДАВАТЕЛЬ ИВТ КРИВОШЕЕНА Н. В.

ТЕМА №5

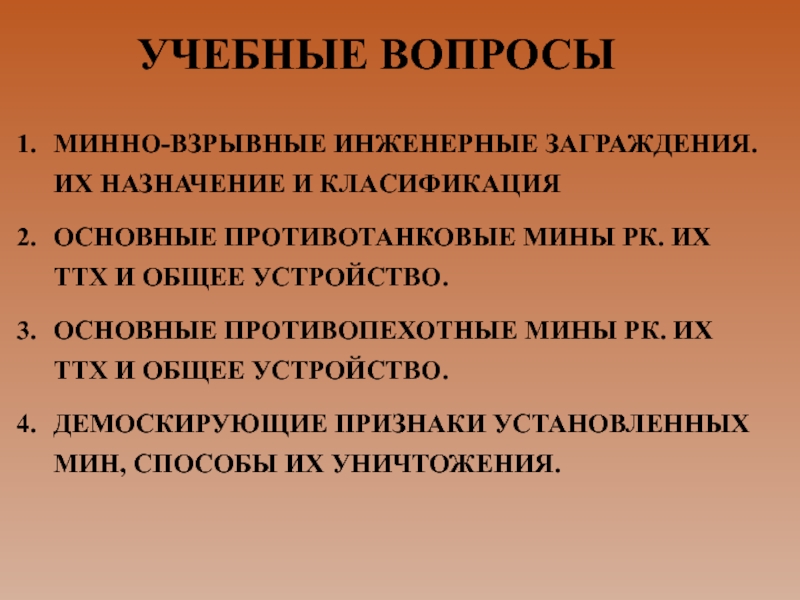

ХАРАКТЕРИСТИКА И ОБЩЕЕ УСТРОЙСТВО

ИХ ТТХ И ОБЩЕЕ УСТРОЙСТВО.
ОСНОВНЫЕ ПРОТИВОПЕХОТНЫЕ МИНЫ РК. ИХ ТТХ И ОБЩЕЕ УСТРОЙСТВО.
ДЕМОСКИРУЮЩИЕ ПРИЗНАКИ УСТАНОВЛЕННЫХ МИН, СПОСОБЫ ИХ УНИЧТОЖЕНИЯ.

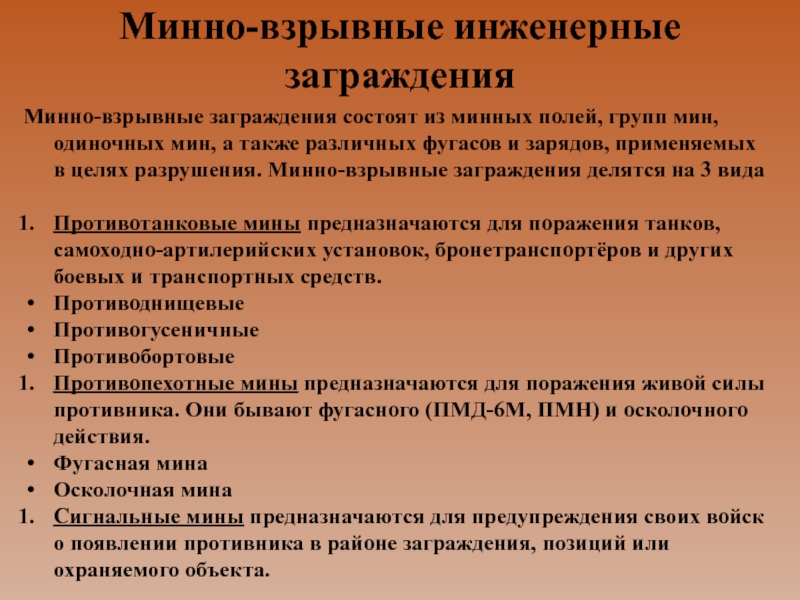

также различных фугасов и зарядов, применяемых в целях разрушения. Минно-взрывные заграждения делятся на 3 вида

Противотанковые мины предназначаются для поражения танков, самоходно-артилерийских установок, бронетранспортёров и других боевых и транспортных средств.

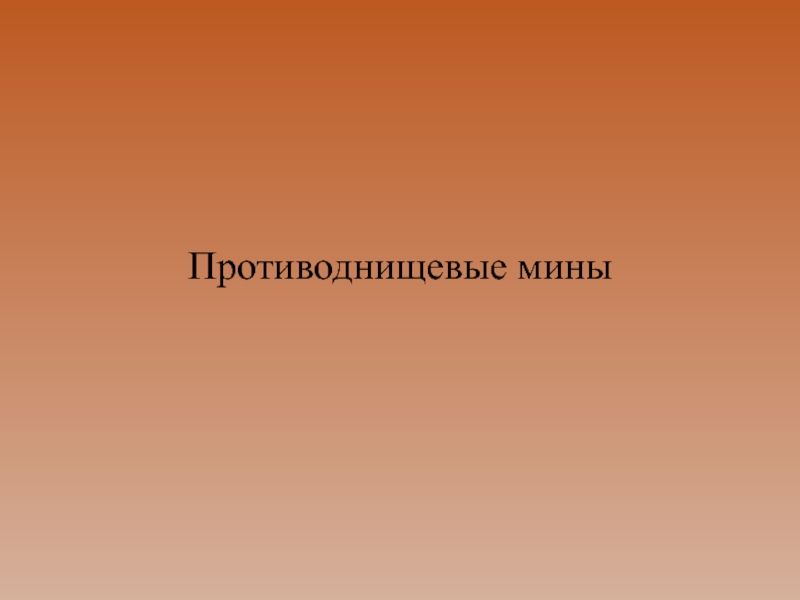

Противоднищевые
Противогусеничные
Противобортовые
Противопехотные мины предназначаются для поражения живой силы противника. Они бывают фугасного (ПМД-6М, ПМН) и осколочного действия.
Фугасная мина
Осколочная мина
Сигнальные мины предназначаются для предупреждения своих войск о появлении противника в районе заграждения, позиций или охраняемого объекта.

Минно-взрывные инженерные заграждения

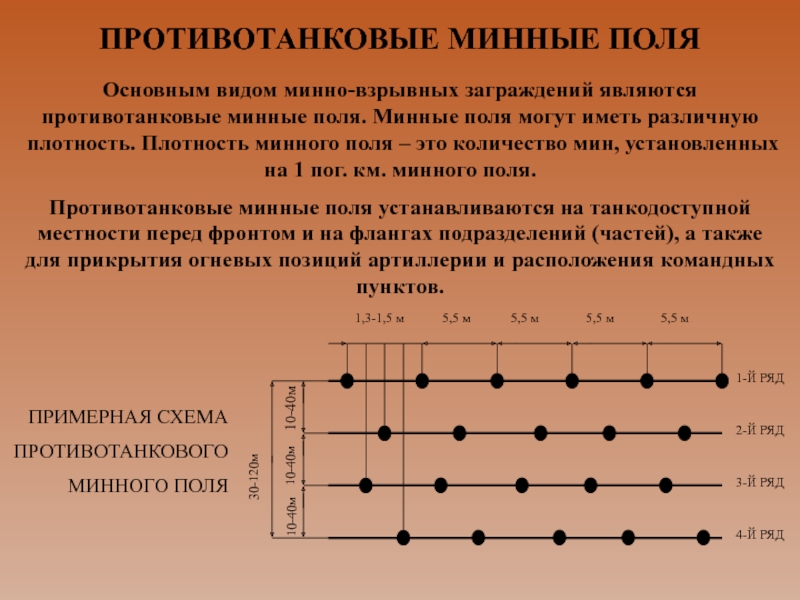

противотанковые минные поля. Минные поля могут иметь различную плотность. Плотность минного поля – это количество мин, установленных на 1 пог. км. минного поля.
Противотанковые минные поля устанавливаются на танкодоступной местности перед фронтом и на флангах подразделений (частей), а также для прикрытия огневых позиций артиллерии и расположения командных пунктов.

полей для их прикрытия.
В отдельных случаях на участках местности, где движение танков невозможно или не ожидается, устанавливают только противопехотные минные поля (или отдельные мины)
Группы мин или отдельные мины устанавливаются на дорогах, объездах, бродах, гатях, оврагах, лощинах, выемках и в населённых пунктах.

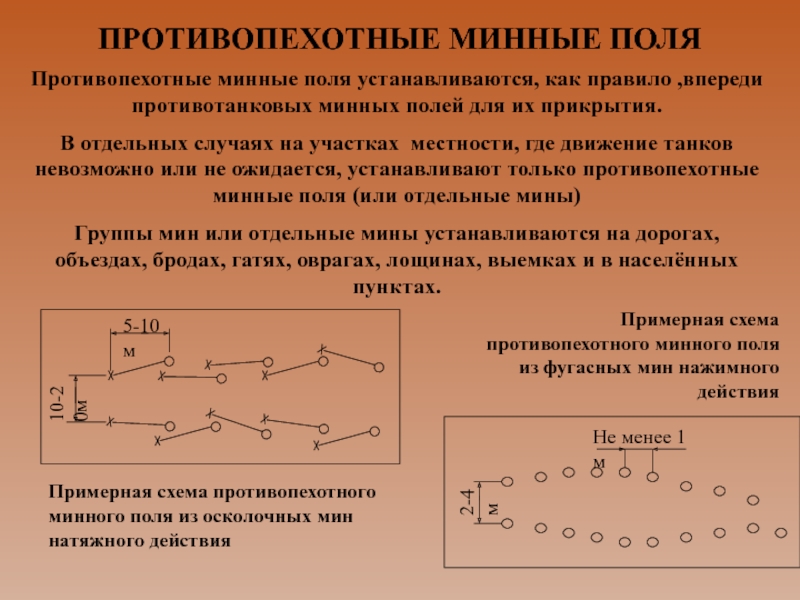

Примерная схема противопехотного минного поля из фугасных мин нажимного действия

Примерная схема противопехотного минного поля из осколочных мин натяжного действия

в населённых пунктах; средств тяги, подвижного состава, средств связи и подсобных сооружений – на железных дорогах; боевой техники, вооружения и предметов снабжения на поле боя.

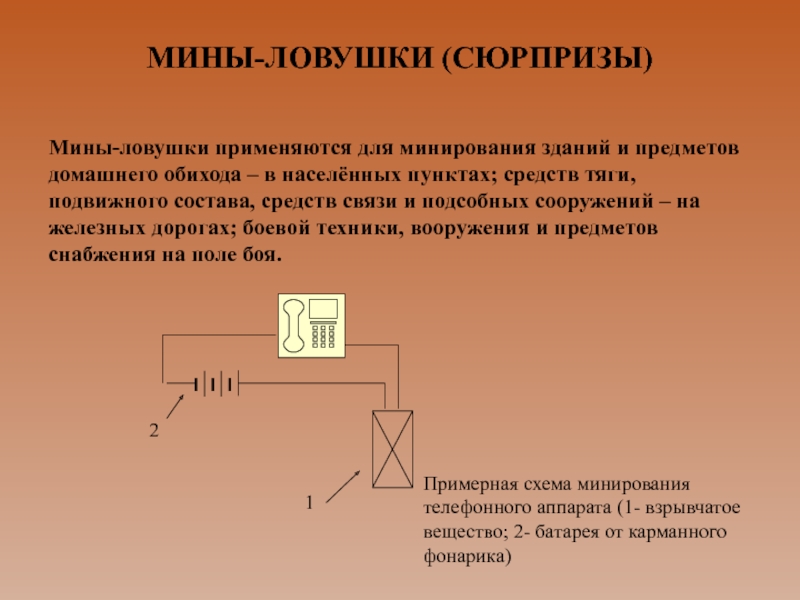

Примерная схема минирования телефонного аппарата (1- взрывчатое вещество; 2- батарея от карманного фонарика)

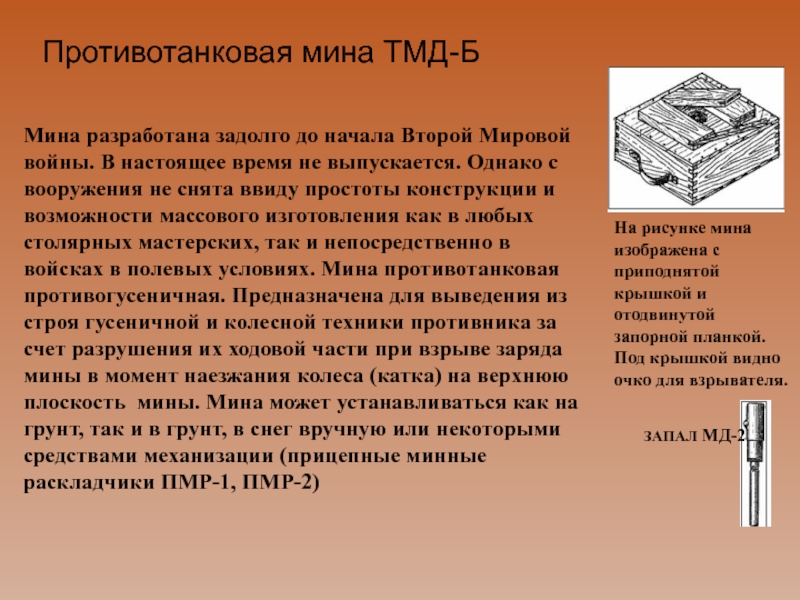

В настоящее время не выпускается. Однако с вооружения не снята ввиду простоты конструкции и возможности массового изготовления как в любых столярных мастерских, так и непосредственно в войсках в полевых условиях. Мина противотанковая противогусеничная. Предназначена для выведения из строя гусеничной и колесной техники противника за счет разрушения их ходовой части при взрыве заряда мины в момент наезжания колеса (катка) на верхнюю плоскость  мины. Мина может устанавливаться как на грунт, так и в грунт, в снег вручную или некоторыми средствами механизации (прицепные минные раскладчики ПМР-1, ПМР-2)

На рисунке мина  изображена с приподнятой крышкой и отодвинутой запорной планкой. Под крышкой видно очко для взрывателя.

ЗАПАЛ МД-2

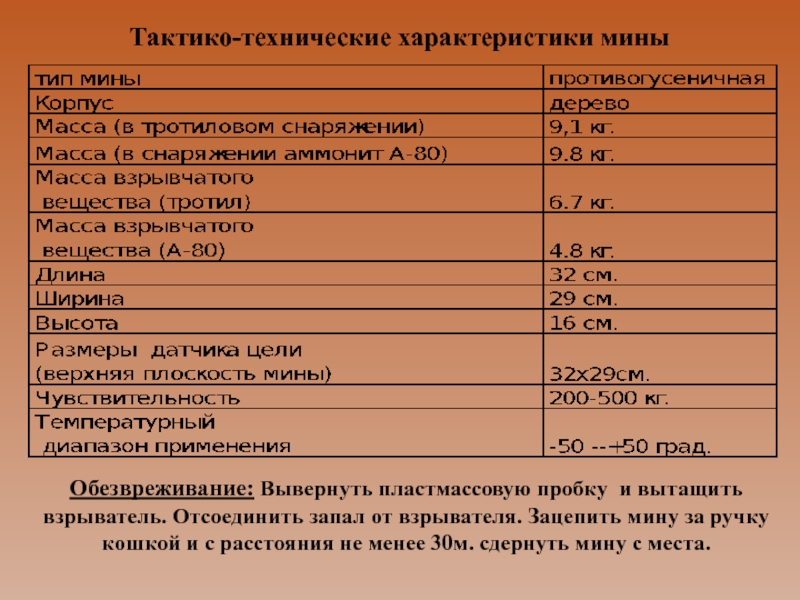

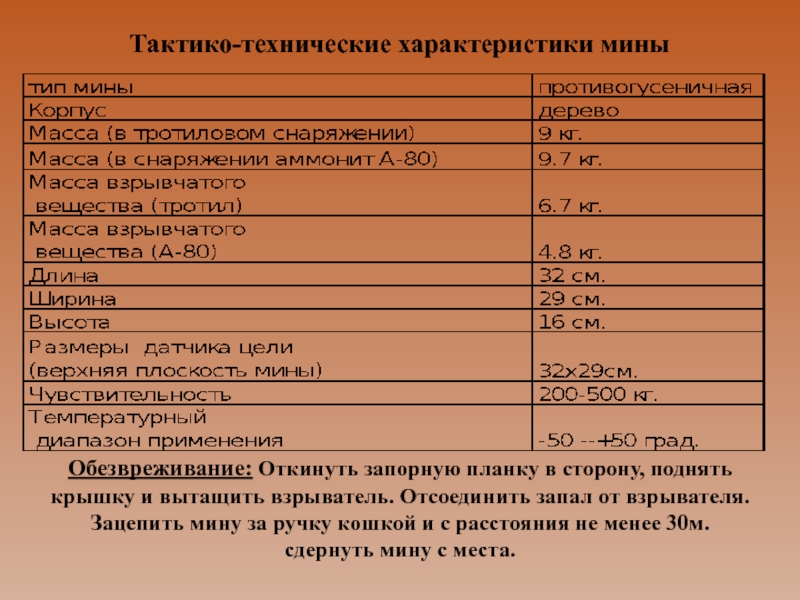

вытащить взрыватель. Отсоединить запал от взрывателя. Зацепить мину за ручку кошкой и с расстояния не менее 30м. сдернуть мину с места.

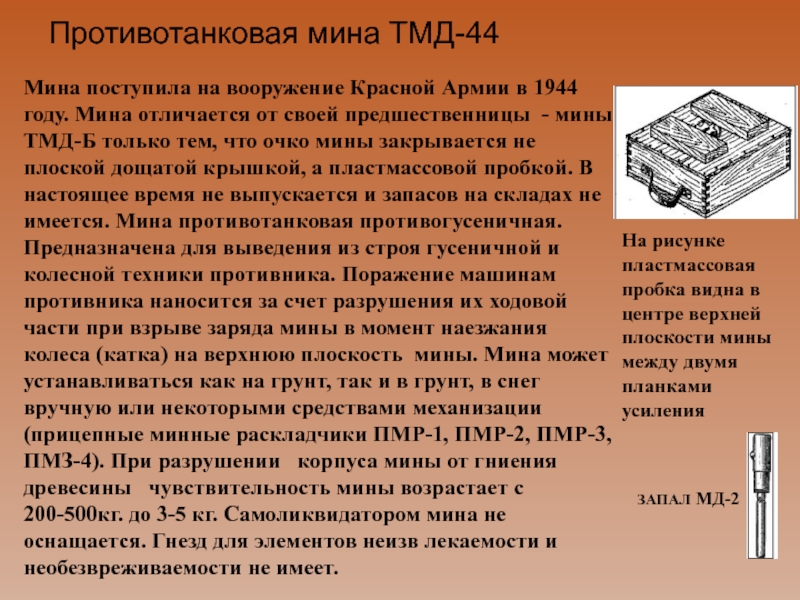

году. Мина отличается от своей предшественницы  - мины ТМД-Б только тем, что очко мины закрывается не плоской дощатой крышкой, а пластмассовой пробкой. В настоящее время не выпускается и запасов на складах не имеется. Мина противотанковая противогусеничная. Предназначена для выведения из строя гусеничной и колесной техники противника. Поражение машинам противника наносится за счет разрушения их ходовой части при взрыве заряда мины в момент наезжания колеса (катка) на верхнюю плоскость  мины. Мина может устанавливаться как на грунт, так и в грунт, в снег вручную или некоторыми средствами механизации (прицепные минные раскладчики ПМР-1, ПМР-2, ПМР-3, ПМЗ-4). При разрушении   корпуса мины от гниения древесины   чувствительность мины возрастает с 200-500кг. до 3-5 кг. Самоликвидатором мина не оснащается. Гнезд для элементов неизв лекаемости и необезвреживаемости не имеет.

На рисунке пластмассовая пробка видна в центре верхней плоскости мины между двумя планками усиления

ЗАПАЛ МД-2

от взрывателя. Зацепить мину за ручку кошкой и с расстояния не менее 30м. сдернуть мину с места.

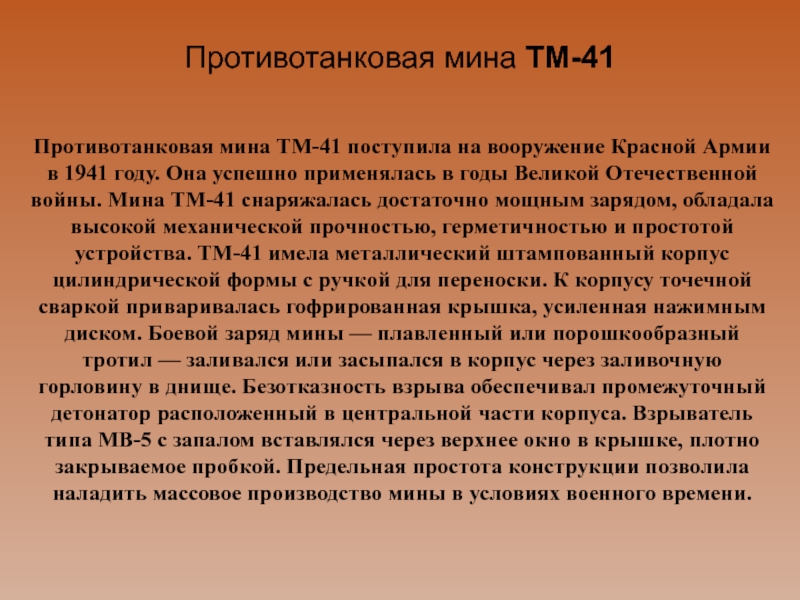

в 1941 году. Она успешно применялась в годы Великой Отечественной войны. Мина ТМ-41 снаряжалась достаточно мощным зарядом, обладала высокой механической прочностью, герметичностью и простотой устройства. ТМ-41 имела металлический штампованный корпус цилиндрической формы с ручкой для переноски. К корпусу точечной сваркой приваривалась гофрированная крышка, усиленная нажимным диском. Боевой заряд мины — плавленный или порошкообразный тротил — заливался или засыпался в корпус через заливочную горловину в днище. Безотказность взрыва обеспечивал промежуточный детонатор расположенный в центральной части корпуса. Взрыватель типа МВ-5 с запалом вставлялся через верхнее окно в крышке, плотно закрываемое пробкой. Предельная простота конструкции позволила наладить массовое производство мины в условиях военного времени.

гусеничной и колесной техники противника. Поражение машинам противника наносится за счет разрушения их ходовой части при взрыве заряда мины в момент наезжания колеса на нажимную крышку мины. Мина может устанавливаться грунт, в грунт, в снег, под воду вручную или средствами механизации. Срок боевой работы мины не ограничивается. При разрушении металлического корпуса мины, чувствительность возрастает со 120-400кг. до 3-5 кг. Самоликвидатором мина не оснащается. Мина поставляется в двух вариантах - ТМ-46 и ТМН-46. Второй вариант отличается наличием на дне мины второго очка для установки взрывателя неизвлекаемости (серии МУВ с запалом МД-6Н). Мина может использоваться со взрывателями МВМ, МВШ-46. Первые образцы мины могли снаряжаться взрывателями МВ-5 с запалом МД-5м, которые вставлялись в мину под штатную пробку-заглушку. Мина может использоваться в качестве мины-ловушки. Для этого используется спецвзрыватель ЭНО, имеющий внешний вид штатной пробки-заглушки.

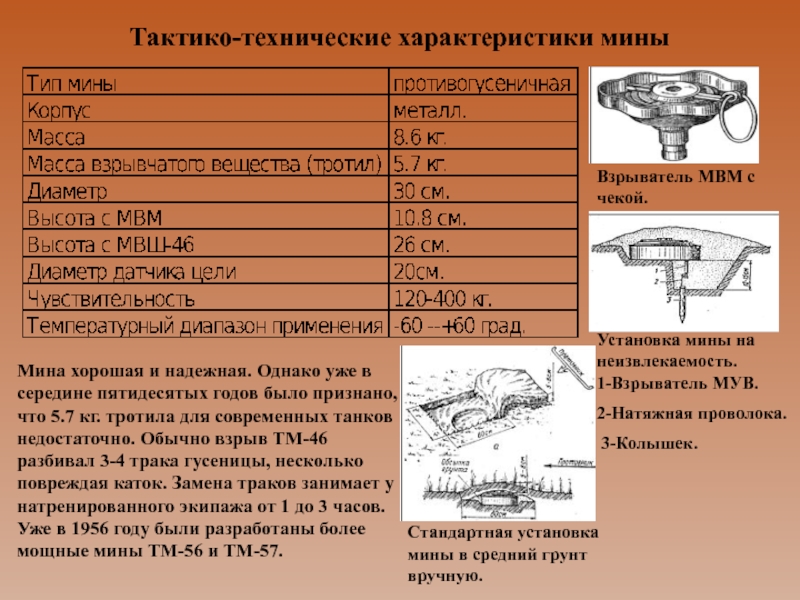

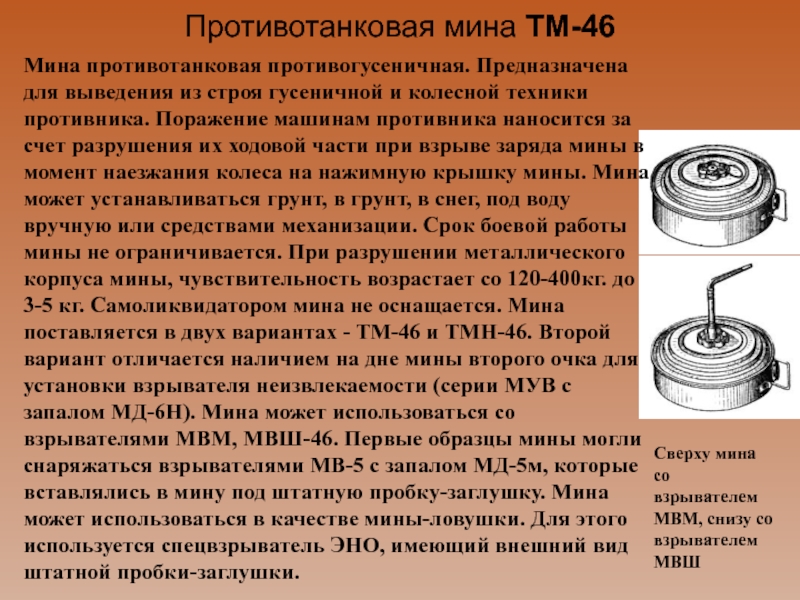

Сверху мина со взрывателем МВМ, снизу со взрывателем МВШ

МУВ.
2-Натяжная проволока.
3-Колышек.

Стандартная установка мины в средний грунт вручную.

Мина хорошая и надежная. Однако уже в середине пятидесятых годов было признано, что 5.7 кг. тротила для современных танков недостаточно. Обычно взрыв ТМ-46 разбивал 3-4 трака гусеницы, несколько   повреждая каток. Замена траков занимает у натренированного экипажа от 1 до 3 часов. Уже в 1956 году были разработаны более мощные мины ТМ-56 и ТМ-57.

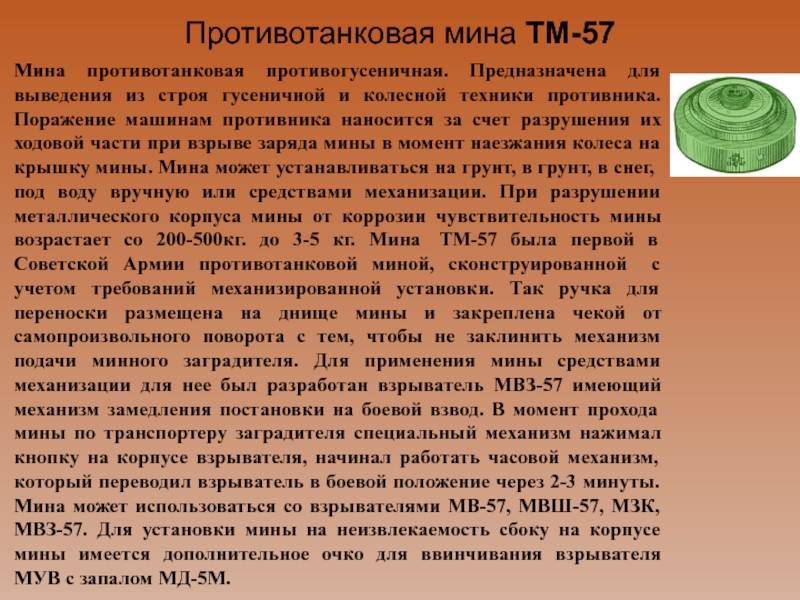

гусеничной и колесной техники противника. Поражение машинам противника наносится за счет разрушения их ходовой части при взрыве заряда мины в момент наезжания колеса на крышку мины. Мина может устанавливаться на грунт, в грунт, в снег, под воду вручную или средствами механизации. При разрушении металлического корпуса мины от коррозии чувствительность мины возрастает со 200-500кг. до 3-5 кг. Мина  ТМ-57 была первой в Советской Армии противотанковой миной, сконструированной   с учетом требований механизированной установки. Так ручка для переноски размещена на днище мины и закреплена чекой от самопроизвольного поворота с тем, чтобы не заклинить механизм подачи минного заградителя. Для применения мины средствами механизации для нее был разработан взрыватель МВЗ-57 имеющий механизм замедления постановки на боевой взвод. В момент прохода мины по транспортеру заградителя специальный механизм нажимал кнопку на корпусе взрывателя, начинал работать часовой механизм, который переводил взрыватель в боевой положение через 2-3 минуты. Мина может использоваться со взрывателями МВ-57, МВШ-57, МЗК, МВЗ-57. Для установки мины на неизвлекаемость сбоку на корпусе мины имеется дополнительное очко для ввинчивания взрывателя МУВ с запалом МД-5М.

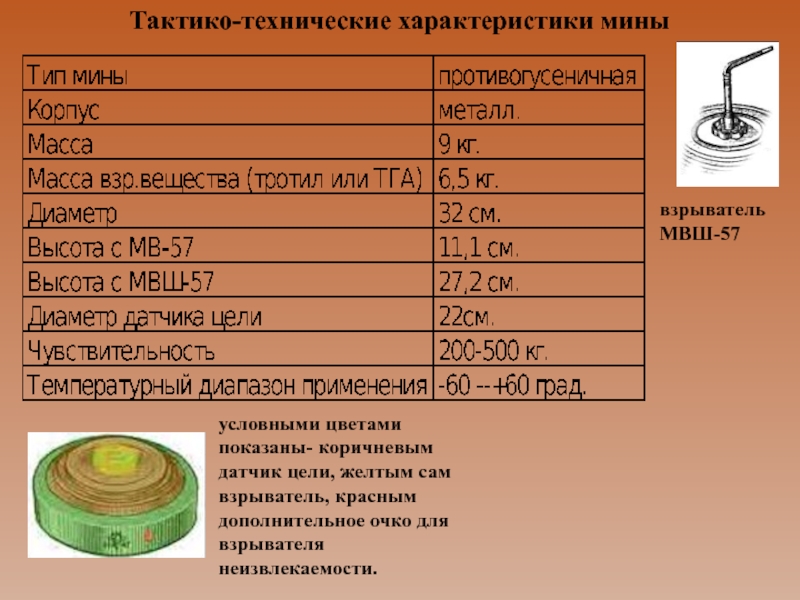

сам взрыватель, красным дополнительное очко для взрывателя неизвлекаемости.

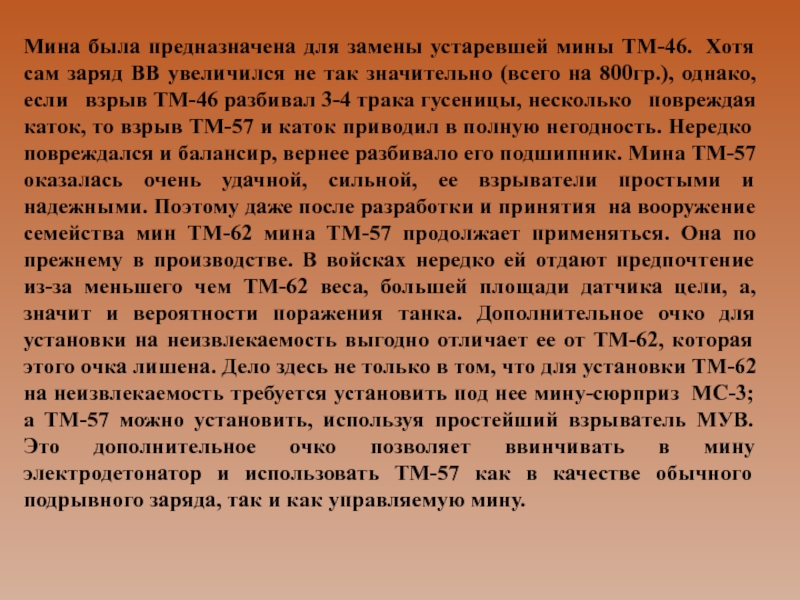

ВВ увеличился не так значительно (всего на 800гр.), однако, если   взрыв ТМ-46 разбивал 3-4 трака гусеницы, несколько   повреждая каток, то взрыв ТМ-57 и каток приводил в полную негодность. Нередко повреждался и балансир, вернее разбивало его подшипник. Мина ТМ-57 оказалась очень удачной, сильной, ее взрыватели простыми и надежными. Поэтому даже после разработки и принятия  на вооружение семейства мин ТМ-62 мина ТМ-57 продолжает применяться. Она по прежнему в производстве. В войсках нередко ей отдают предпочтение из-за меньшего чем ТМ-62 веса, большей площади датчика цели, а, значит и вероятности поражения танка. Дополнительное очко для установки на неизвлекаемость выгодно отличает ее от ТМ-62, которая этого очка лишена. Дело здесь не только в том, что для установки ТМ-62 на неизвлекаемость требуется установить под нее мину-сюрприз  МС-3; а ТМ-57 можно установить, используя простейший взрыватель МУВ. Это дополнительное очко позволяет ввинчивать в мину электродетонатор и использовать ТМ-57 как в качестве обычного подрывного заряда, так и как управляемую мину.

гусеничной и колесной техники противника. Поражение машинам противника наносится за счет разрушения их ходовой части при взрыве заряда мины в момент наезжания колеса на взрыватель мины.  Мина может устанавливаться на грунт, в грунт, в снег,  только вручную. Элементов неизвлекаемости не имеет, однако в этом качестве с миной может использоваться мина-сюрприз МС-3 или МС-4. Мина ТМ-62Б не имеет корпуса и изготовлена из особо прочного к механическим воздействиям твердого взрывчатого вещества ВВО-32. В верхнюю часть впрессовано пластмассовое кольцо с резьбой для ввинчивания взрывателей. Ниже впрессован промежуточный детонатор из прессованного тротила. Мина не окрашивается и имеет желто-серый цвет с темно- коричневыми вкраплениями. В семейство ТМ-62 входят ТМ-62М с металлическим корпусом, ТМ-62Д с деревянным корпусом , ТМ-62П с пластмассовым корпусом, ТМ-62П2 с пластмассовым корпусом, ТМ-62П3 с полиэтиленовым корпусом, ТМ-62Т с тканевым корпусом пропитанным эпоксидной смолой. Мина может использоваться со взрывателями МВ-62, МВЗ-62, МВЧ-62, МВШ-62, МВП-62, МВК-62, МВД-62. Мина, снаряженная взрывателями МВ-62, МВП-62, МВК-62 металлодетекторами не обнаруживае6тся.

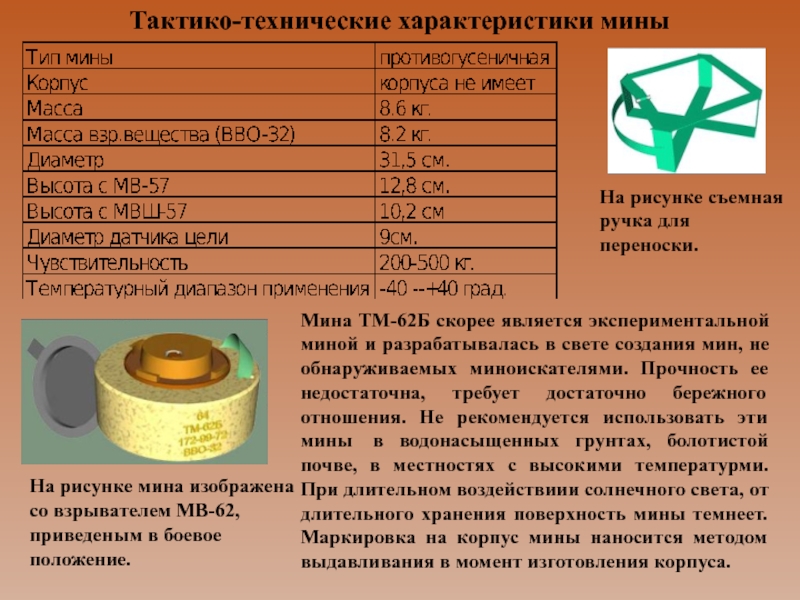

На рисунке съемная  ручка для переноски.

Тактико-технические характеристики мины

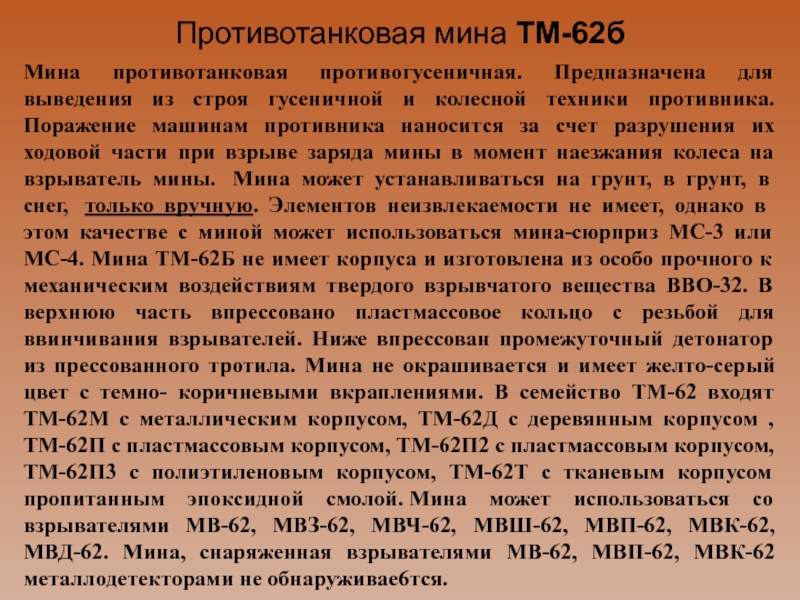

Мина ТМ-62Б скорее является экспериментальной миной и разрабатывалась в свете создания мин, не обнаруживаемых миноискателями. Прочность ее недостаточна, требует достаточно бережного отношения. Не рекомендуется использовать эти мины  в водонасыщенных грунтах, болотистой почве, в местностях с высокими температурми. При длительном воздействиии солнечного света, от длительного хранения поверхность мины темнеет. Маркировка на корпус мины наносится методом выдавливания в момент изготовления корпуса.

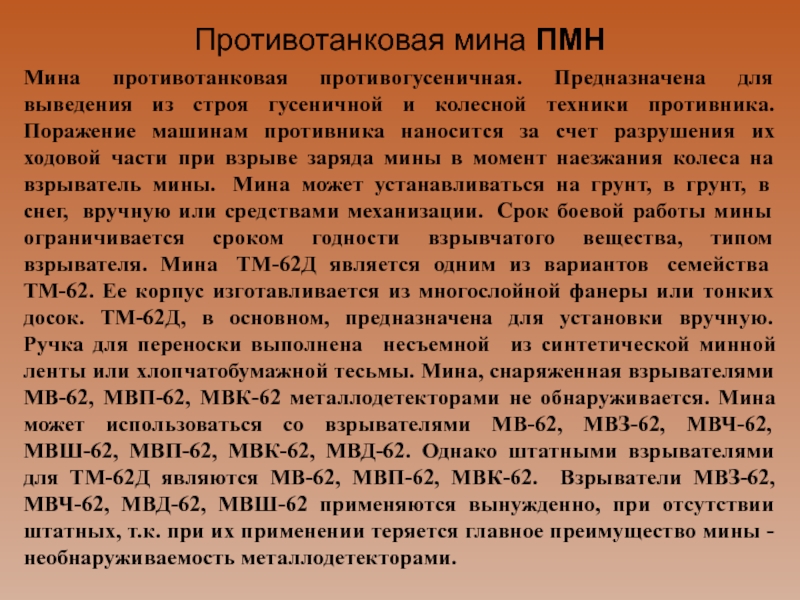

и колесной техники противника. Поражение машинам противника наносится за счет разрушения их ходовой части при взрыве заряда мины в момент наезжания колеса на взрыватель мины.  Мина может устанавливаться на грунт, в грунт, в снег,  вручную или средствами механизации.  Срок боевой работы мины ограничивается сроком годности взрывчатого вещества, типом взрывателя. Мина  ТМ-62Д является одним из вариантов  семейства  ТМ-62. Ее корпус изготавливается из многослойной фанеры или тонких досок. ТМ-62Д, в основном, предназначена для установки вручную. Ручка для переноски выполнена   несъемной   из синтетической минной ленты или хлопчатобумажной тесьмы. Мина, снаряженная взрывателями МВ-62, МВП-62, МВК-62 металлодетекторами не обнаруживается. Мина может использоваться со взрывателями МВ-62, МВЗ-62, МВЧ-62, МВШ-62, МВП-62, МВК-62, МВД-62. Однако штатными взрывателями для ТМ-62Д являются МВ-62, МВП-62, МВК-62.   Взрыватели МВЗ-62, МВЧ-62, МВД-62, МВШ-62 применяются вынужденно, при отсутствии штатных, т.к. при их применении теряется главное преимущество мины - необнаруживаемость металлодетекторами.

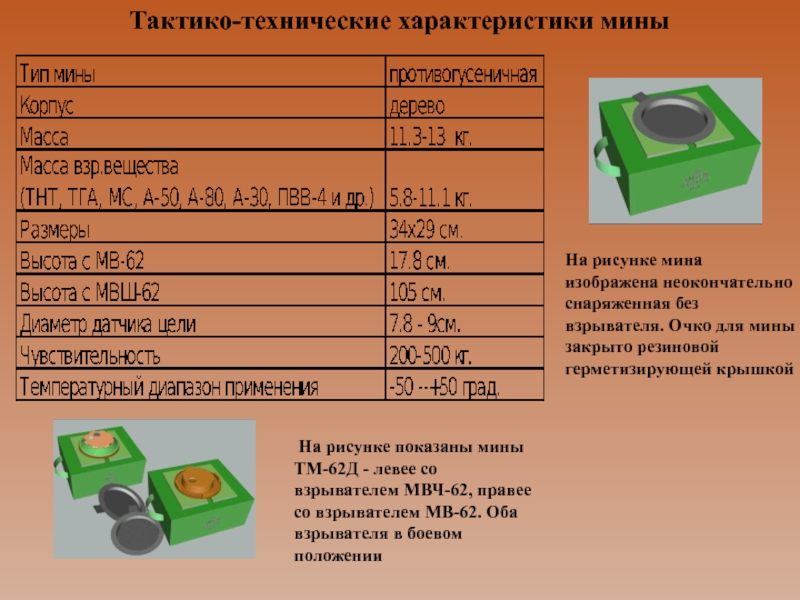

правее со взрывателем МВ-62. Оба взрывателя в боевом положении

На рисунке мина изображена неокончательно снаряженная без взрывателя. Очко для мины закрыто резиновой герметизирующей крышкой

Тактико-технические характеристики мины

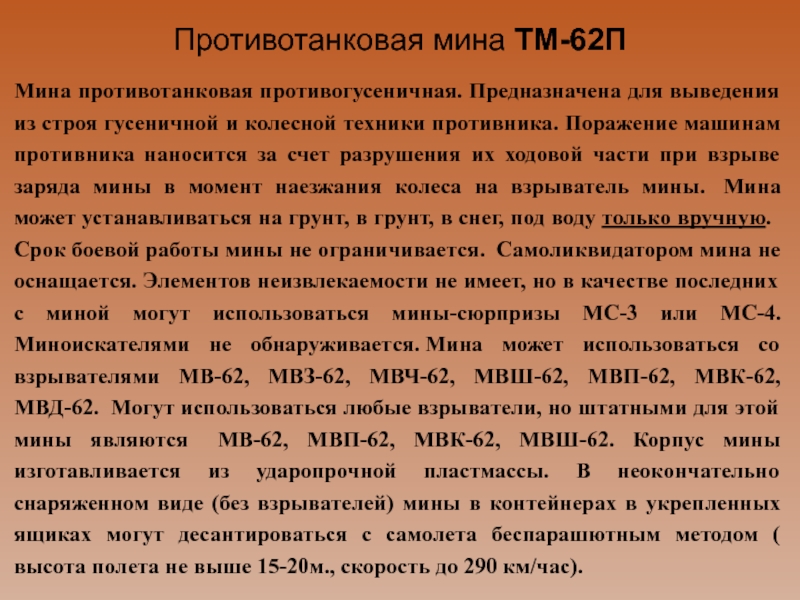

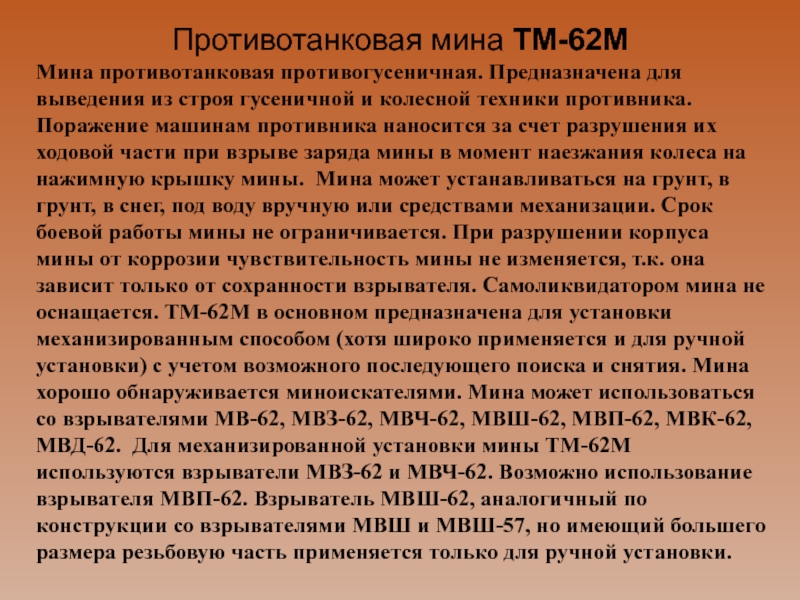

и колесной техники противника. Поражение машинам противника наносится за счет разрушения их ходовой части при взрыве заряда мины в момент наезжания колеса на нажимную крышку мины.  Мина может устанавливаться на грунт, в грунт, в снег, под воду вручную или средствами механизации. Срок боевой работы мины не ограничивается. При разрушении корпуса мины от коррозии чувствительность мины не изменяется, т.к. она зависит только от сохранности взрывателя. Самоликвидатором мина не оснащается. ТМ-62М в основном предназначена для установки механизированным способом (хотя широко применяется и для ручной установки) с учетом возможного последующего поиска и снятия. Мина хорошо обнаруживается миноискателями. Мина может использоваться со взрывателями МВ-62, МВЗ-62, МВЧ-62, МВШ-62, МВП-62, МВК-62, МВД-62.  Для механизированной установки мины ТМ-62М используются взрыватели МВЗ-62 и МВЧ-62. Возможно использование взрывателя МВП-62. Взрыватель МВШ-62, аналогичный по конструкции со взрывателями МВШ и МВШ-57, но имеющий большего размера резьбовую часть применяется только для ручной установки.

и колесной техники противника. Поражение машинам противника наносится за счет разрушения их ходовой части при взрыве заряда мины в момент наезжания колеса на взрыватель мины.  Мина может устанавливаться на грунт, в грунт, в снег, под воду только вручную. Срок боевой работы мины не ограничивается.  Самоликвидатором мина не оснащается. Элементов неизвлекаемости не имеет, но в качестве последних с миной могут использоваться мины-сюрпризы МС-3 или МС-4. Миноискателями не обнаруживается. Мина может использоваться со взрывателями МВ-62, МВЗ-62, МВЧ-62, МВШ-62, МВП-62, МВК-62, МВД-62.  Могут использоваться любые взрыватели, но штатными для этой мины являются   МВ-62, МВП-62, МВК-62, МВШ-62. Корпус мины изготавливается из ударопрочной пластмассы. В неокончательно снаряженном виде (без взрывателей) мины в контейнерах в укрепленных ящиках могут десантироваться с самолета беспарашютным методом ( высота полета не выше 15-20м., скорость до 290 км/час).

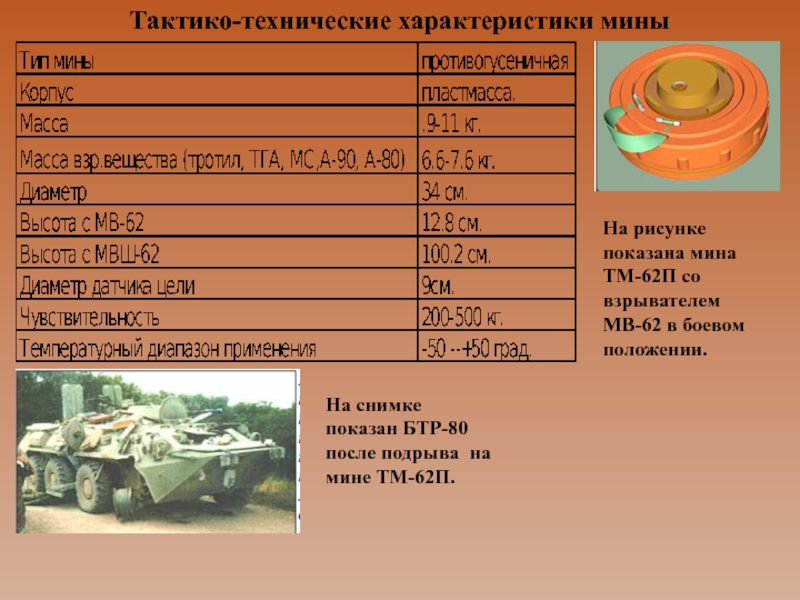

На рисунке показана мина ТМ-62П со взрывателем МВ-62 в боевом положении.

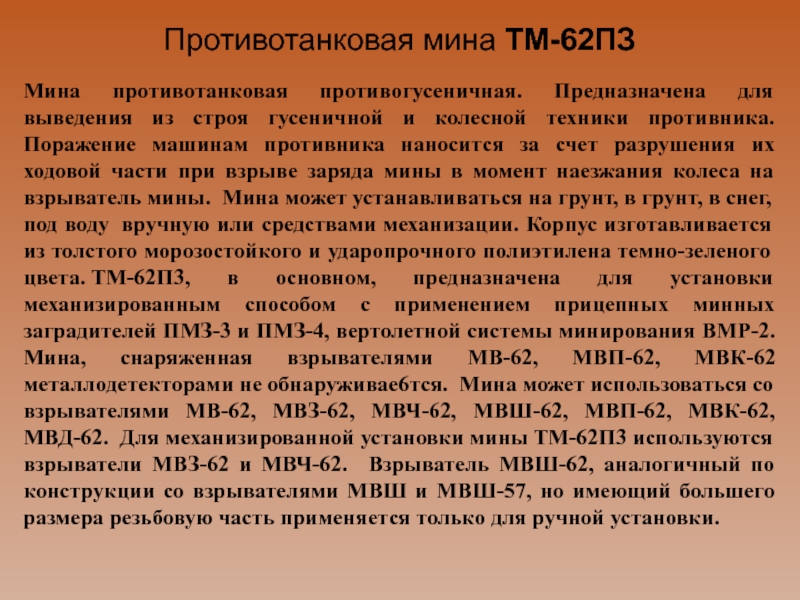

и колесной техники противника. Поражение машинам противника наносится за счет разрушения их ходовой части при взрыве заряда мины в момент наезжания колеса на взрыватель мины.  Мина может устанавливаться на грунт, в грунт, в снег, под воду  вручную или средствами механизации. Корпус изготавливается из толстого морозостойкого и ударопрочного полиэтилена темно-зеленого цвета. ТМ-62П3, в основном, предназначена для установки механизированным способом с применением прицепных минных заградителей ПМЗ-3 и ПМЗ-4, вертолетной системы минирования ВМР-2. Мина, снаряженная взрывателями МВ-62, МВП-62, МВК-62 металлодетекторами не обнаруживае6тся.  Мина может использоваться со взрывателями МВ-62, МВЗ-62, МВЧ-62, МВШ-62, МВП-62, МВК-62, МВД-62.  Для механизированной установки мины ТМ-62П3 используются взрыватели МВЗ-62 и МВЧ-62.   Взрыватель МВШ-62, аналогичный по конструкции со взрывателями МВШ и МВШ-57, но имеющий большего размера резьбовую часть применяется только для ручной установки.

мина показана с надетой ручкой для переноски вручную.

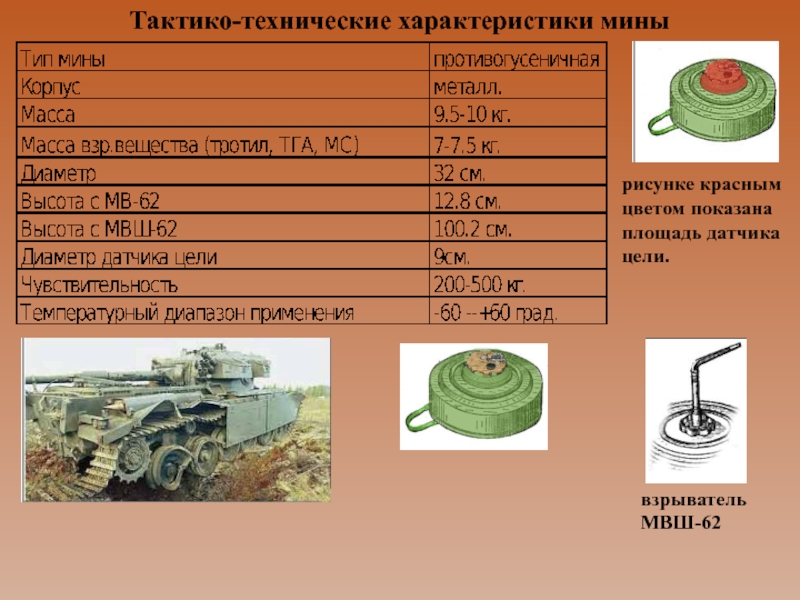

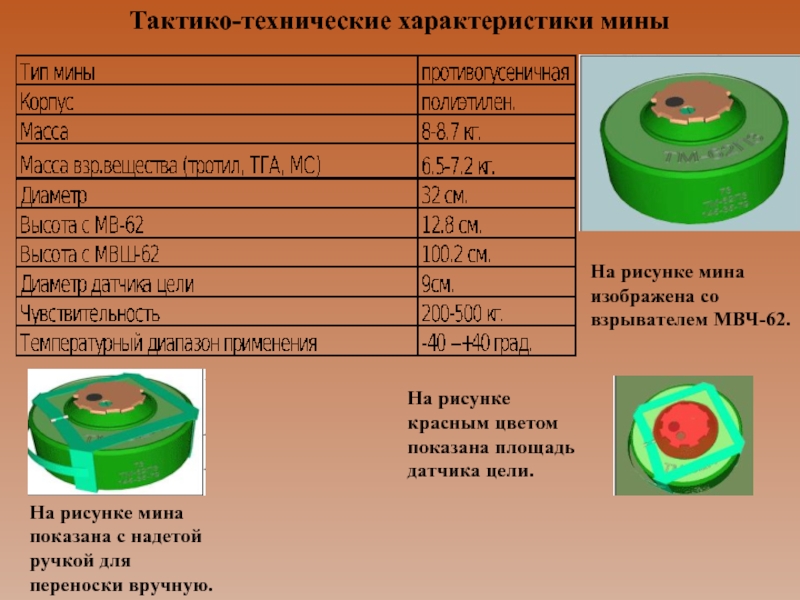

На рисунке красным цветом показана площадь датчика цели.

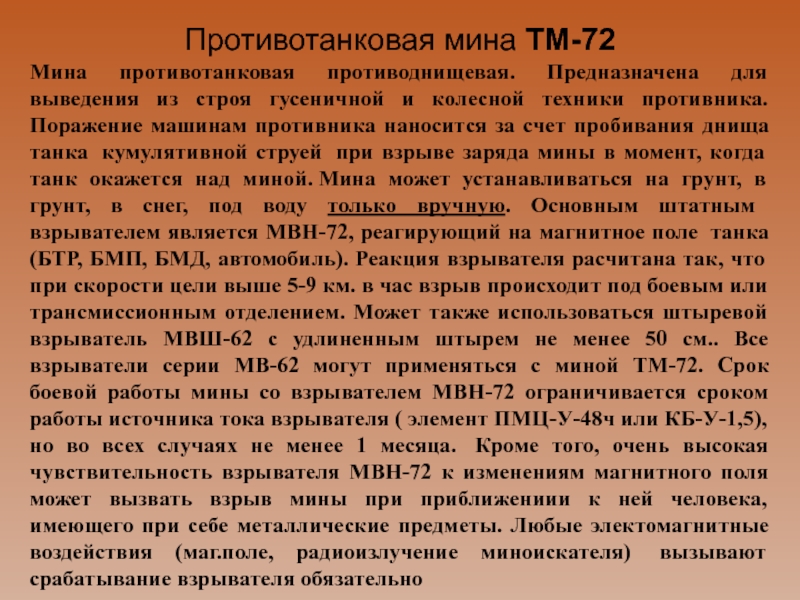

и колесной техники противника. Поражение машинам противника наносится за счет пробивания днища танка  кумулятивной струей  при взрыве заряда мины в момент, когда танк окажется над миной. Мина может устанавливаться на грунт, в грунт, в снег, под воду только вручную. Основным штатным взрывателем является МВН-72, реагирующий на магнитное поле  танка (БТР, БМП, БМД, автомобиль). Реакция взрывателя расчитана так, что при скорости цели выше 5-9 км. в час взрыв происходит под боевым или трансмиссионным отделением. Может также использоваться штыревой взрыватель МВШ-62 с удлиненным штырем не менее 50 см.. Все взрыватели серии МВ-62 могут применяться с миной ТМ-72. Срок боевой работы мины со взрывателем МВН-72 ограничивается сроком работы источника тока взрывателя ( элемент ПМЦ-У-48ч или КБ-У-1,5), но во всех случаях не менее 1 месяца.  Кроме того, очень высокая чувствительность взрывателя МВН-72 к изменениям магнитного поля может вызвать взрыв мины при приближениии к ней человека, имеющего при себе металлические предметы. Любые электомагнитные воздействия (маг.поле, радиоизлучение миноискателя)  вызывают срабатывание взрывателя обязательно

под топливным баком в носовой части машины.

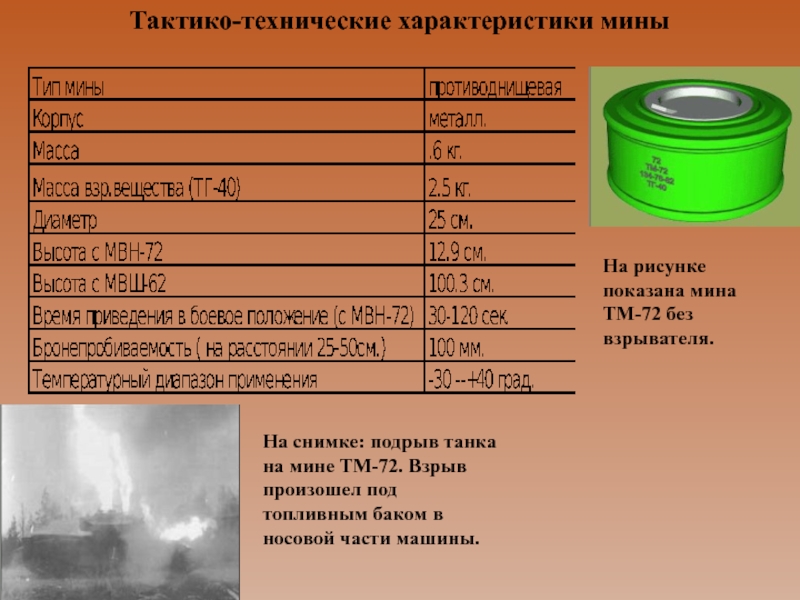

На рисунке показана мина ТМ-72 без взрывателя.

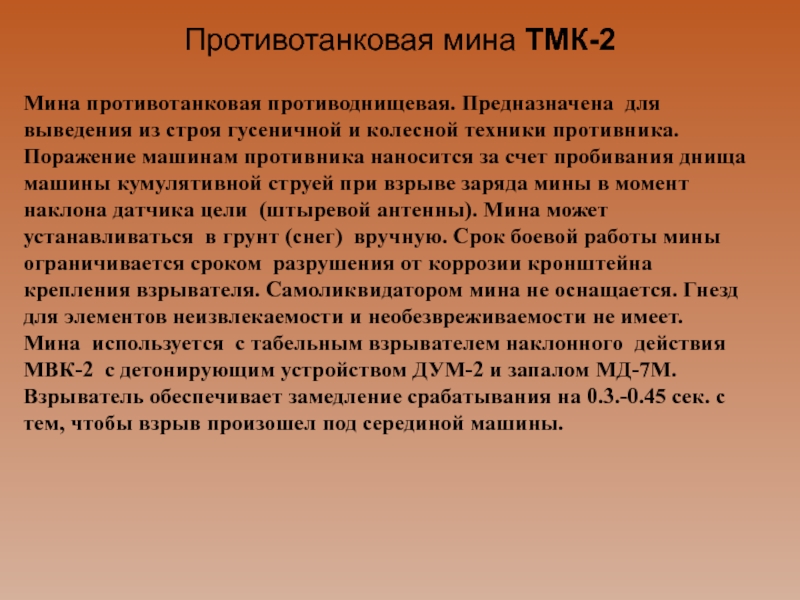

и колесной техники противника. Поражение машинам противника наносится за счет пробивания днища машины кумулятивной струей при взрыве заряда мины в момент наклона датчика цели (штыревой антенны). Мина может устанавливаться  в грунт (снег)  вручную. Срок боевой работы мины   ограничивается сроком  разрушения от коррозии кронштейна крепления взрывателя. Самоликвидатором мина не оснащается. Гнезд для элементов неизвлекаемости и необезвреживаемости не имеет.

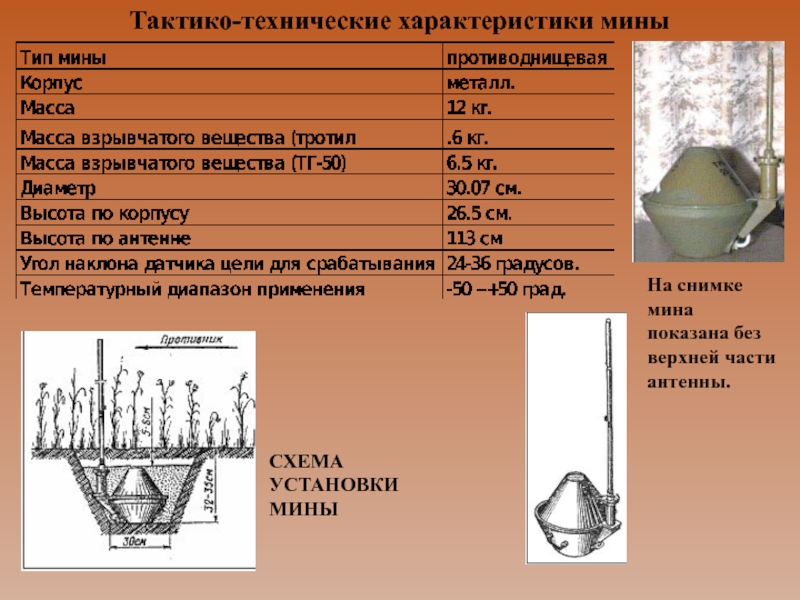

Мина  используется  с табельным взрывателем наклонного  действия МВК-2  с детонирующим устройством ДУМ-2 и запалом МД-7М. Взрыватель обеспечивает замедление срабатывания на 0.3.-0.45 сек. с тем, чтобы взрыв произошел под серединой машины.

УСТАНОВКИ МИНЫ

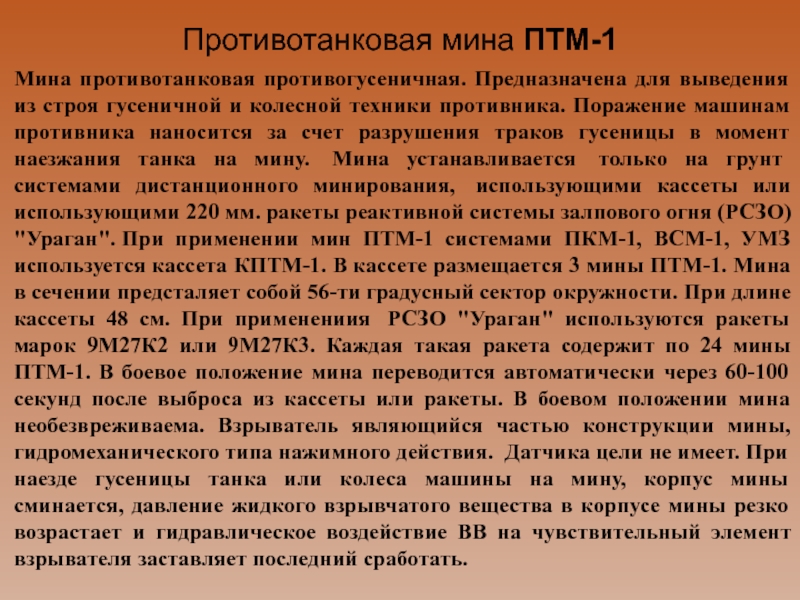

и колесной техники противника. Поражение машинам противника наносится за счет разрушения траков гусеницы в момент наезжания танка на мину.  Мина устанавливается  только на грунт  системами дистанционного минирования,  использующими кассеты или использующими 220 мм. ракеты реактивной системы залпового огня (РСЗО) "Ураган". При применении мин ПТМ-1 системами ПКМ-1, ВСМ-1, УМЗ используется кассета КПТМ-1. В кассете размещается 3 мины ПТМ-1. Мина в сечении предсталяет собой 56-ти градусный сектор окружности. При длине кассеты 48 см. При применениия  РСЗО "Ураган" используются ракеты марок 9М27К2 или 9М27К3. Каждая такая ракета содержит по 24 мины ПТМ-1. В боевое положение мина переводится автоматически через 60-100 секунд после выброса из кассеты или ракеты. В боевом положении мина необезвреживаема. Взрыватель являющийся частью конструкции мины, гидромеханического типа нажимного действия.  Датчика цели не имеет. При наезде гусеницы танка или колеса машины на мину, корпус мины сминается, давление жидкого взрывчатого вещества в корпусе мины резко возрастает и гидравлическое воздействие ВВ на чувствительный элемент взрывателя заставляет последний сработать.

выбрасывание их при срабатывании

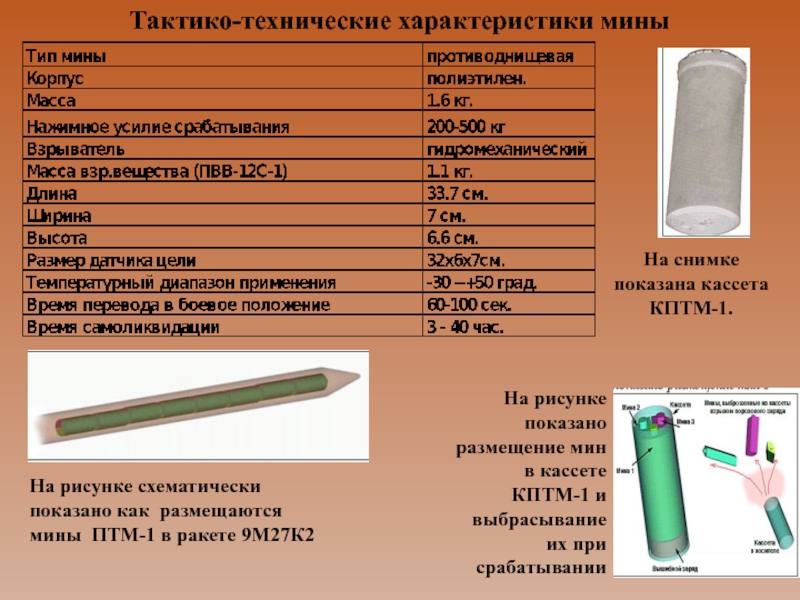

На снимке показана кассета КПТМ-1.

На рисунке схематически показано как  размещаются  мины  ПТМ-1 в ракете 9М27К2

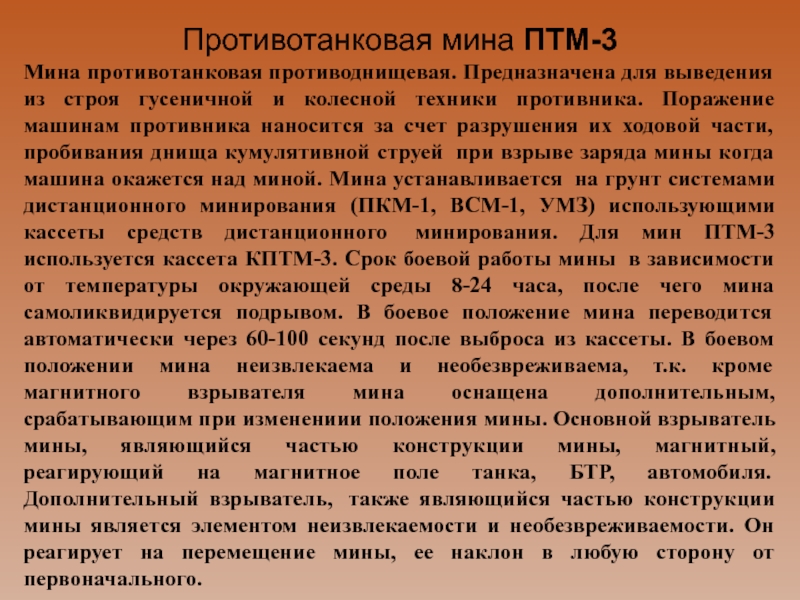

и колесной техники противника. Поражение машинам противника наносится за счет разрушения их ходовой части, пробивания днища кумулятивной струей  при взрыве заряда мины когда машина окажется над миной. Мина устанавливается  на грунт системами дистанционного минирования (ПКМ-1, ВСМ-1, УМЗ) использующими кассеты средств дистанционного  минирования. Для мин ПТМ-3 используется кассета КПТМ-3. Срок боевой работы мины  в зависимости от температуры окружающей среды 8-24 часа, после чего мина самоликвидируется подрывом. В боевое положение мина переводится автоматически через 60-100 секунд после выброса из кассеты. В боевом положении мина неизвлекаема и необезвреживаема, т.к. кроме магнитного взрывателя мина оснащена дополнительным, срабатывающим при изменениии положения мины. Основной взрыватель мины, являющийся частью конструкции мины, магнитный, реагирующий на магнитное поле танка, БТР, автомобиля. Дополнительный взрыватель,  также являющийся частью конструкции мины является элементом неизвлекаемости и необезвреживаемости. Он реагирует на перемещение мины, ее наклон в любую сторону от первоначального.

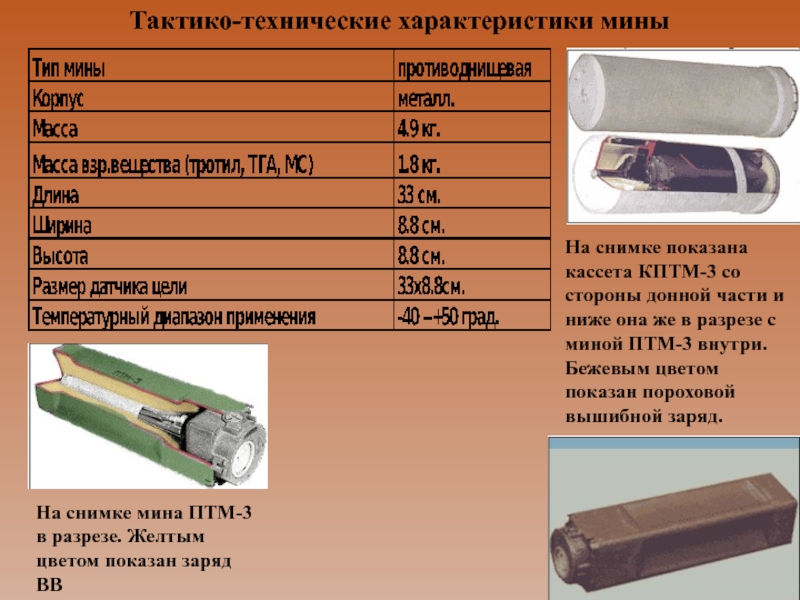

и ниже она же в разрезе с миной ПТМ-3 внутри. Бежевым цветом показан пороховой вышибной заряд.

На снимке мина ПТМ-3 в разрезе. Желтым цветом показан заряд ВВ

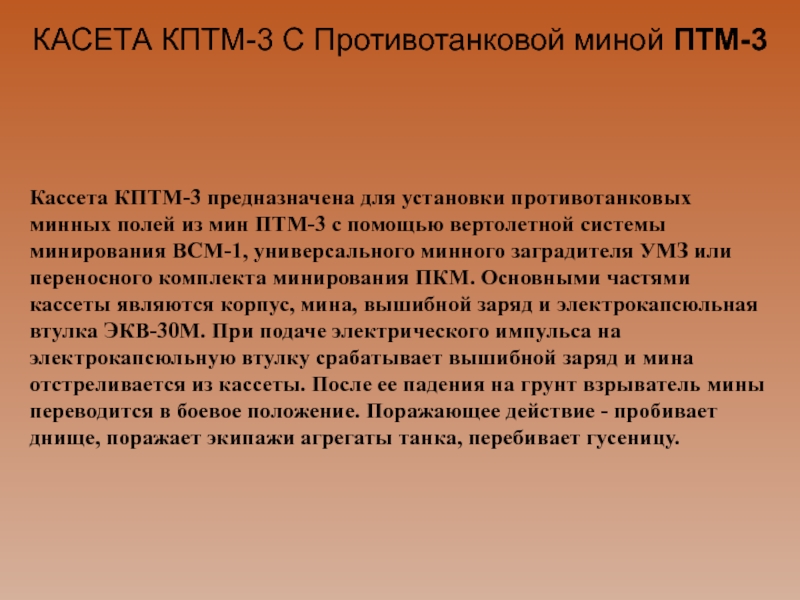

минных полей из мин ПТМ-3 с помощью вертолетной системы минирования ВСМ-1, универсального минного заградителя УМЗ или переносного комплекта минирования ПКМ. Основными частями кассеты являются корпус, мина, вышибной заряд и электрокапсюльная втулка ЭКВ-30М. При подаче электрического импульса на электрокапсюльную втулку срабатывает вышибной заряд и мина отстреливается из кассеты. После ее падения на грунт взрыватель мины переводится в боевое положение. Поражающее действие - пробивает днище, поражает экипажи агрегаты танка, перебивает гусеницу.

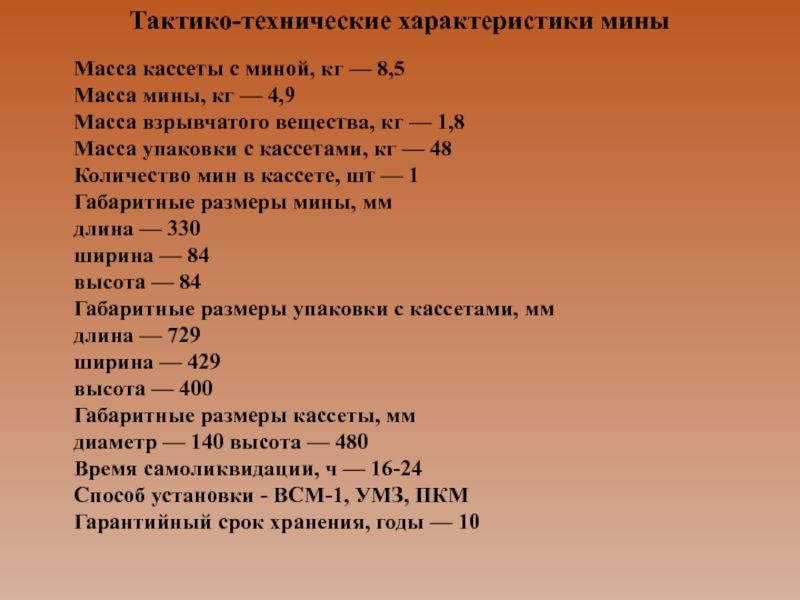

4,9 Масса взрывчатого вещества, кг — 1,8 Масса упаковки с кассетами, кг — 48 Количество мин в кассете, шт — 1 Габаритные размеры мины, мм длина — 330 ширина — 84 высота — 84 Габаритные размеры упаковки с кассетами, мм длина — 729 ширина — 429 высота — 400 Габаритные размеры кассеты, мм диаметр — 140 высота — 480 Время самоликвидации, ч — 16-24 Способ установки - ВСМ-1, УМЗ, ПКМ Гарантийный срок хранения, годы — 10

Тактико-технические характеристики мины

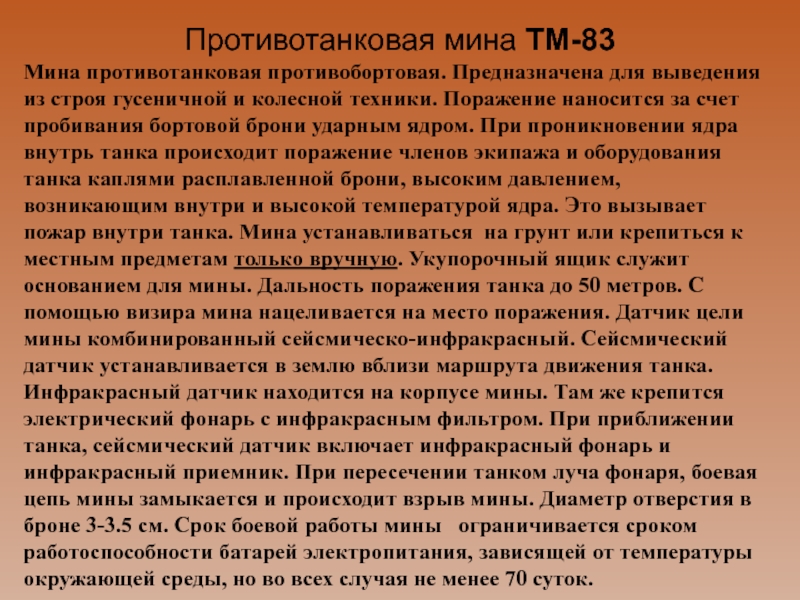

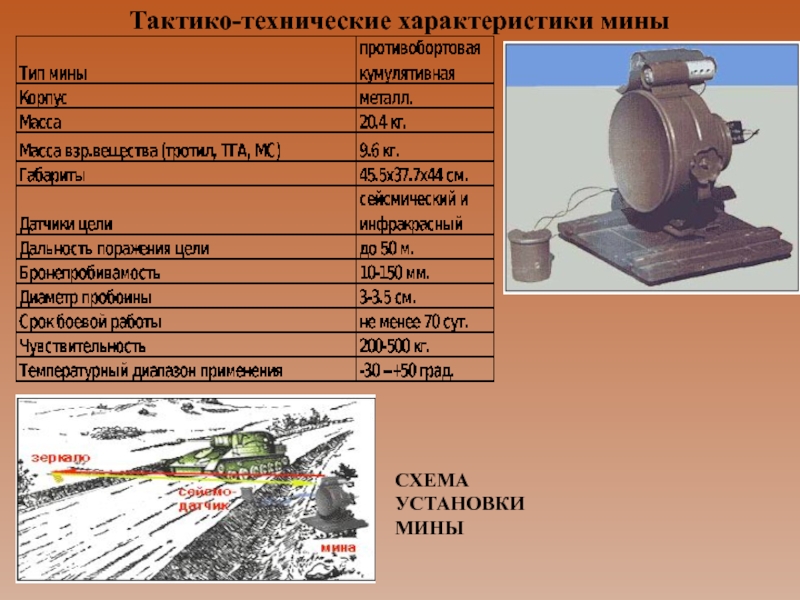

и колесной техники. Поражение наносится за счет пробивания бортовой брони ударным ядром. При проникновении ядра внутрь танка происходит поражение членов экипажа и оборудования танка каплями расплавленной брони, высоким давлением, возникающим внутри и высокой температурой ядра. Это вызывает пожар внутри танка. Мина устанавливаться  на грунт или крепиться к местным предметам только вручную. Укупорочный ящик служит основанием для мины. Дальность поражения танка до 50 метров. С помощью визира мина нацеливается на место поражения. Датчик цели мины комбинированный сейсмическо-инфракрасный. Сейсмический датчик устанавливается в землю вблизи маршрута движения танка. Инфракрасный датчик находится на корпусе мины. Там же крепится электрический фонарь с инфракрасным фильтром. При приближении танка, сейсмический датчик включает инфракрасный фонарь и инфракрасный приемник. При пересечении танком луча фонаря, боевая цепь мины замыкается и происходит взрыв мины. Диаметр отверстия в броне 3-3.5 см. Срок боевой работы мины   ограничивается сроком работоспособности батарей электропитания, зависящей от температуры окружающей среды, но во всех случая не менее 70 суток.

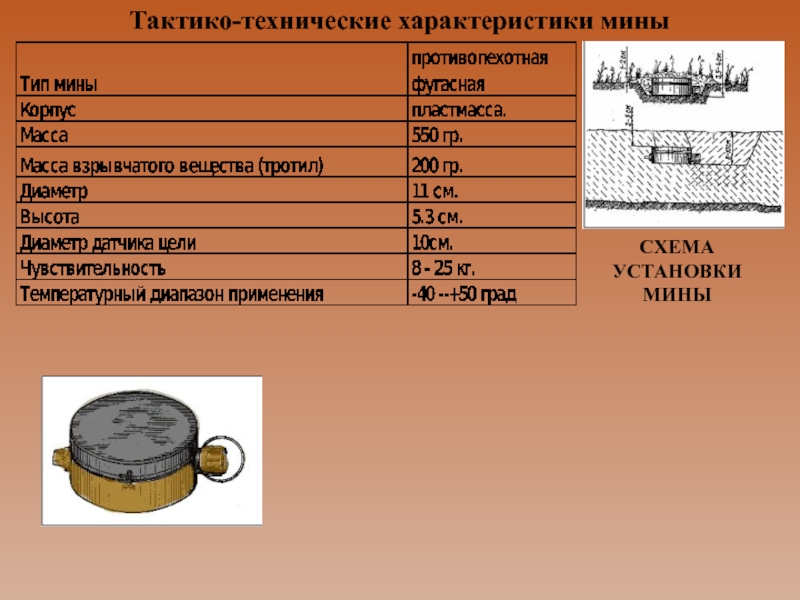

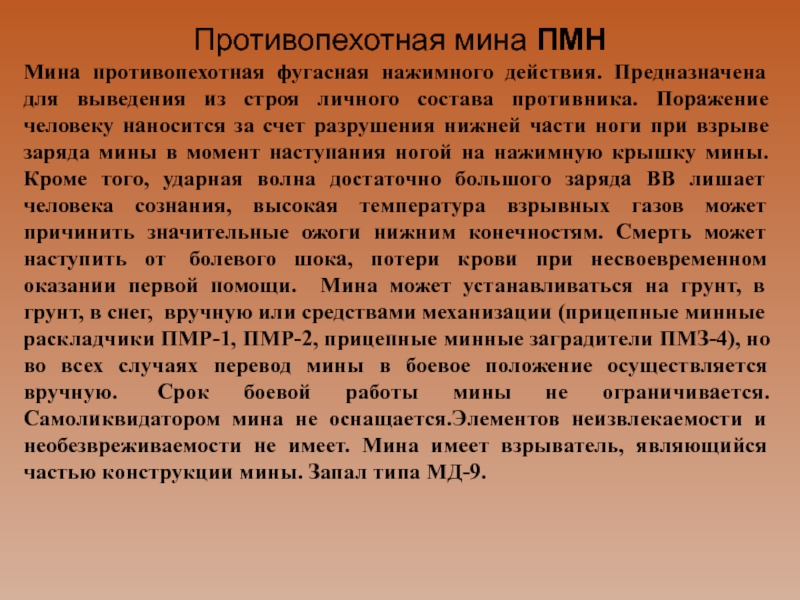

состава противника. Поражение человеку наносится за счет разрушения нижней части ноги при взрыве заряда мины в момент наступания ногой на нажимную крышку мины. Кроме того, ударная волна достаточно большого заряда ВВ лишает человека сознания, высокая температура взрывных газов может причинить значительные ожоги нижним конечностям. Смерть может наступить от  болевого шока, потери крови при несвоевременном оказании первой помощи. Мина может устанавливаться на грунт, в грунт, в снег,  вручную или средствами механизации (прицепные минные раскладчики ПМР-1, ПМР-2, прицепные минные заградители ПМЗ-4), но во всех случаях перевод мины в боевое положение осуществляется вручную.  Срок боевой работы мины не ограничивается. Самоликвидатором мина не оснащается.Элементов неизвлекаемости и необезвреживаемости не имеет. Мина имеет взрыватель, являющийся частью конструкции мины. Запал типа МД-9.

Противопехотная мина ПМН

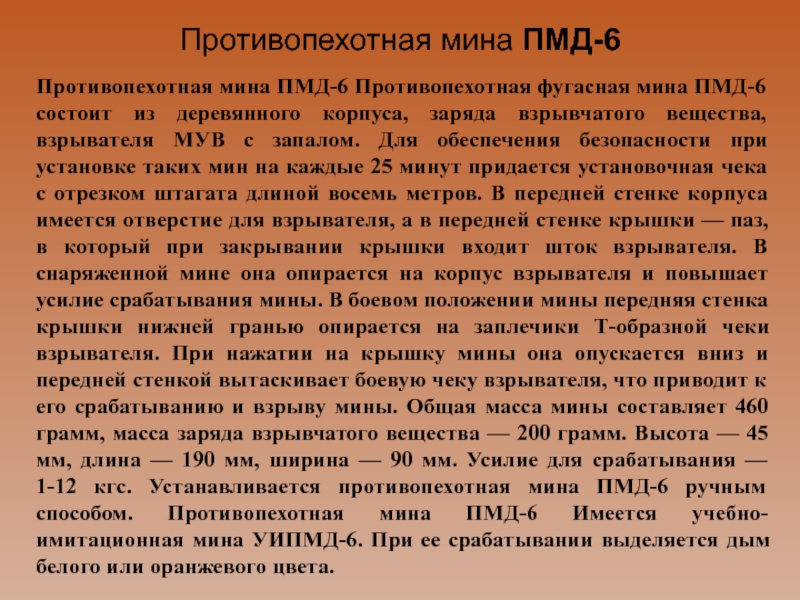

заряда взрывчатого вещества, взрывателя МУВ с запалом. Для обеспечения безопасности при установке таких мин на каждые 25 минут придается установочная чека с отрезком штагата длиной восемь метров. В передней стенке корпуса имеется отверстие для взрывателя, а в передней стенке крышки — паз, в который при закрывании крышки входит шток взрывателя. В снаряженной мине она опирается на корпус взрывателя и повышает усилие срабатывания мины. В боевом положении мины передняя стенка крышки нижней гранью опирается на заплечики Т-образной чеки взрывателя. При нажатии на крышку мины она опускается вниз и передней стенкой вытаскивает боевую чеку взрывателя, что приводит к его срабатыванию и взрыву мины. Общая масса мины составляет 460 грамм, масса заряда взрывчатого вещества — 200 грамм. Высота — 45 мм, длина — 190 мм, ширина — 90 мм. Усилие для срабатывания — 1-12 кгс. Устанавливается противопехотная мина ПМД-6 ручным способом. Противопехотная мина ПМД-6 Имеется учебно-имитационная мина УИПМД-6. При ее срабатывании выделяется дым белого или оранжевого цвета.

Противопехотная мина ПМД-6

состава противника. Поражение человеку наносится за счет разрушения нижней части ноги при взрыве заряда мины в момент наступания ногой на нажимную крышку мины. Ударная волна достаточно большого заряда ВВ лишает человека сознания, высокая температура взрывных газов может причинить значительные ожоги нижним конечностям. Мина может устанавливаться на грунт, в грунт, в снег,  вручную или раскладываться средствами механизации. Срок боевой работы мины   ограничивается сроком службы деревяного корпуса. При его разрушении от гниения нажимная крышка может не выдавить боевую чеку из взрывателя и взрыва не произойдет. Самоликвидатором мина не оснащается. Элементов неизвлекаемости и необезвреживаемости не имеет, однако очень высокая чувствительность взрывателя серии МУВ  делает обезвреживание мины крайне опасным. Кроме того под мину может устанавливаться мина-сюрприз, которая делает извлечение или обезвреживание мины невозможным.
Мина состоит из деревяного корпуса, тротиловой шашки, взрывателя серии МУВ с "Т"-образной чекой, запала МД-2 (МД-5).

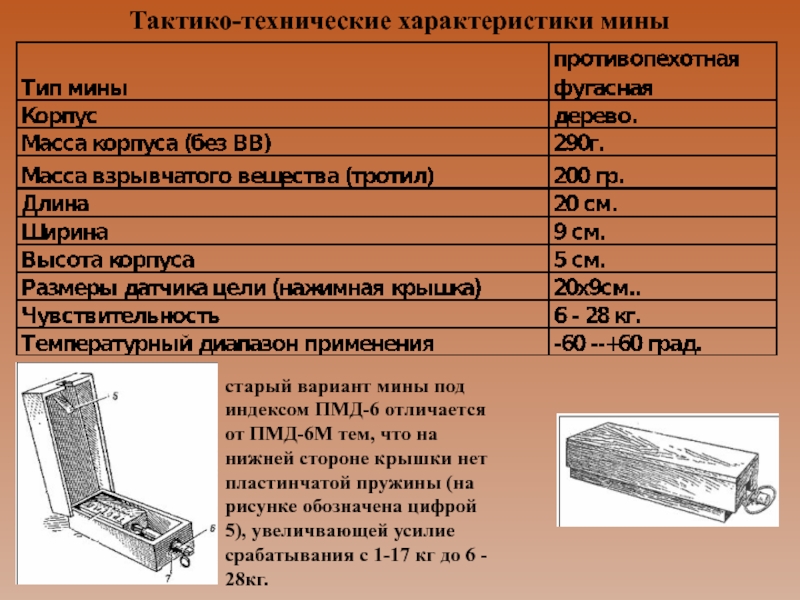

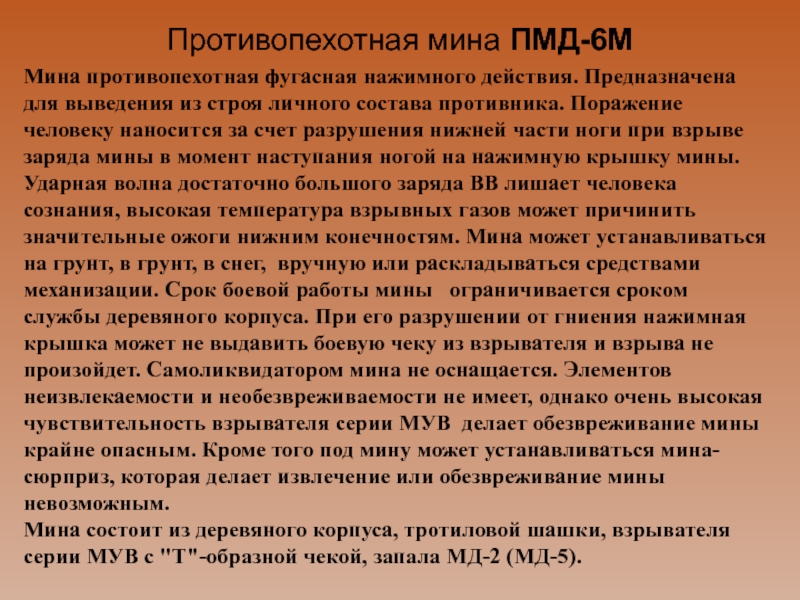

Противопехотная мина ПМД-6М

тем, что на нижней стороне крышки нет пластинчатой пружины (на рисунке обозначена цифрой 5), увеличвающей усилие срабатывания с 1-17 кг до 6 - 28кг.

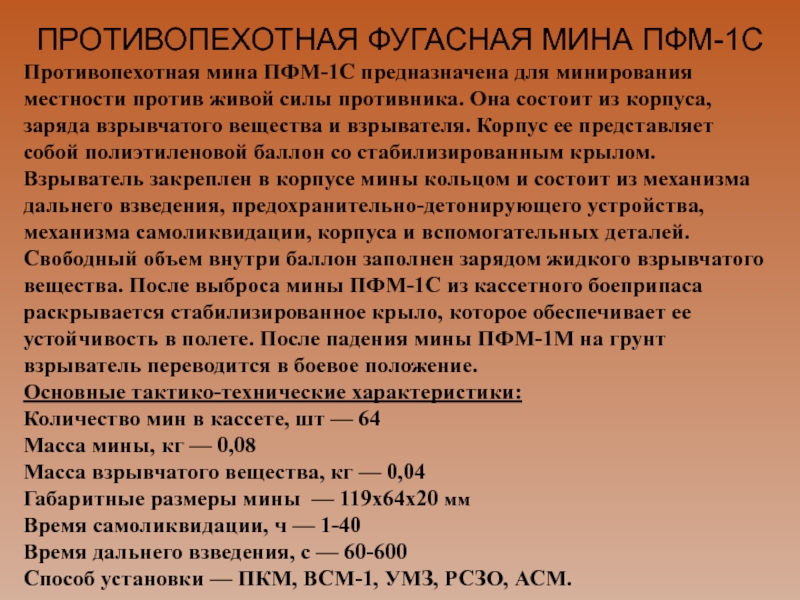

живой силы противника. Она состоит из корпуса, заряда взрывчатого вещества и взрывателя. Корпус ее представляет собой полиэтиленовой баллон со стабилизированным крылом. Взрыватель закреплен в корпусе мины кольцом и состоит из механизма дальнего взведения, предохранительно-детонирующего устройства, механизма самоликвидации, корпуса и вспомогательных деталей. Свободный объем внутри баллон заполнен зарядом жидкого взрывчатого вещества. После выброса мины ПФМ-1С из кассетного боеприпаса раскрывается стабилизированное крыло, которое обеспечивает ее устойчивость в полете. После падения мины ПФМ-1М на грунт взрыватель переводится в боевое положение.
Основные тактико-технические характеристики: Количество мин в кассете, шт — 64 Масса мины, кг — 0,08 Масса взрывчатого вещества, кг — 0,04 Габаритные размеры мины — 119х64х20 мм Время самоликвидации, ч — 1-40 Время дальнего взведения, с — 60-600 Способ установки — ПКМ, ВСМ-1, УМЗ, РСЗО, АСМ.

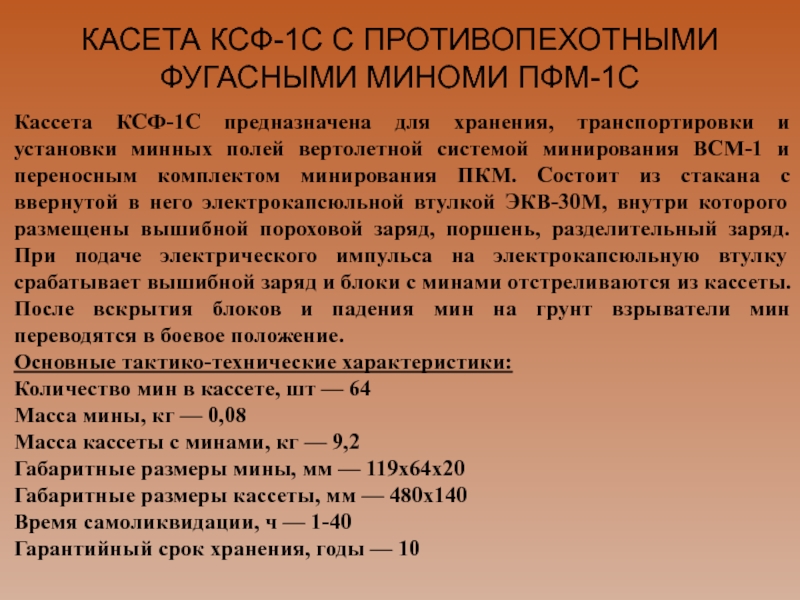

транспортировки и установки минных полей вертолетной системой минирования ВСМ-1 и переносным комплектом минирования ПКМ. Состоит из стакана с ввернутой в него электрокапсюльной втулкой ЭКВ-30М, внутри которого размещены вышибной пороховой заряд, поршень, разделительный заряд. При подаче электрического импульса на электрокапсюльную втулку срабатывает вышибной заряд и блоки с минами отстреливаются из кассеты. После вскрытия блоков и падения мин на грунт взрыватели мин переводятся в боевое положение.
Основные тактико-технические характеристики: Количество мин в кассете, шт — 64 Масса мины, кг — 0,08 Масса кассеты с минами, кг — 9,2 Габаритные размеры мины, мм — 119х64х20 Габаритные размеры кассеты, мм — 480х140 Время самоликвидации, ч — 1-40 Гарантийный срок хранения, годы — 10

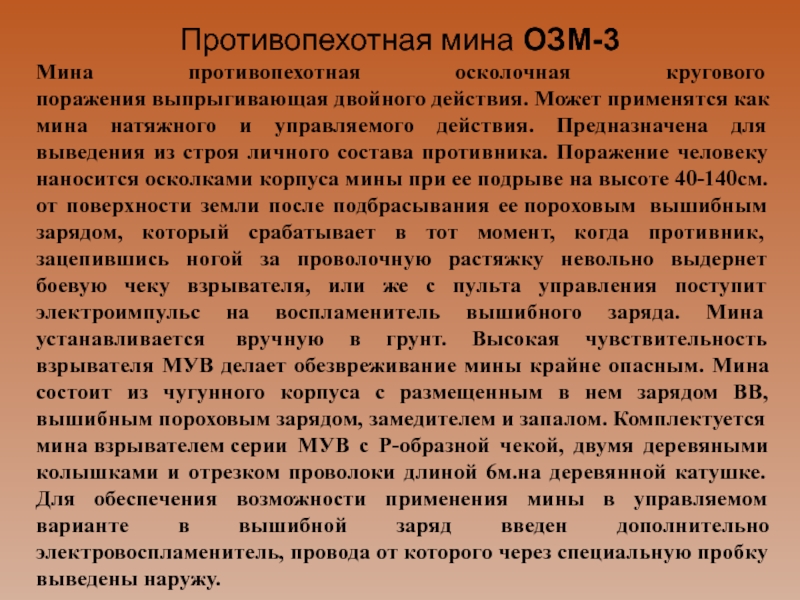

мина натяжного и управляемого действия. Предназначена для выведения из строя личного состава противника. Поражение человеку наносится осколками корпуса мины при ее подрыве на высоте 40-140см. от поверхности земли после подбрасывания ее пороховым  вышибным зарядом, который срабатывает в тот момент, когда противник, зацепившись ногой за проволочную растяжку невольно выдернет боевую чеку взрывателя, или же с пульта управления поступит электроимпульс на воспламенитель вышибного заряда. Мина  устанавливается  вручную в грунт. Высокая чувствительность взрывателя МУВ делает обезвреживание мины крайне опасным. Мина состоит из чугунного корпуса с размещенным в нем зарядом ВВ, вышибным пороховым зарядом, замедителем и запалом. Комплектуется мина взрывателем серии МУВ с Р-образной чекой, двумя деревяными колышками и отрезком проволоки длиной 6м.на деревянной катушке. Для обеспечения возможности применения мины в управляемом варианте в вышибной заряд введен дополнительно электровоспламенитель, провода от которого через специальную пробку выведены наружу.

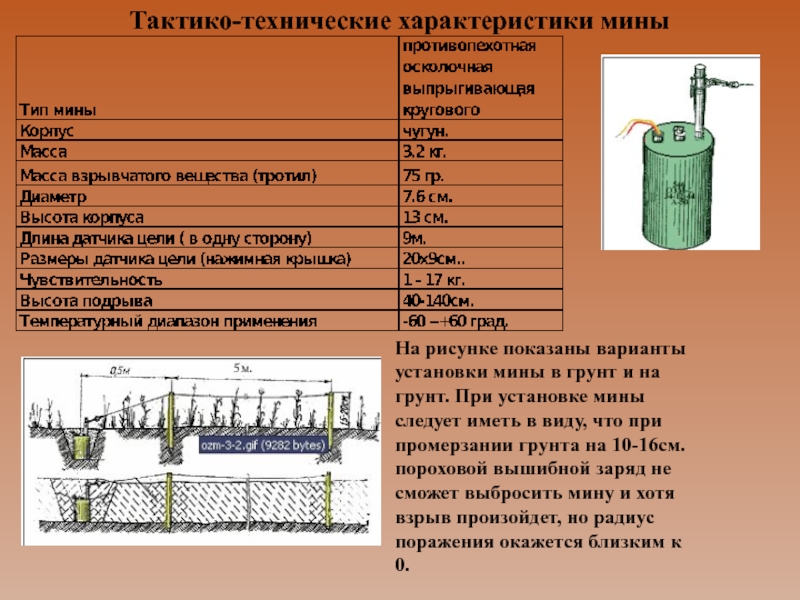

на грунт. При установке мины следует иметь в виду, что при промерзании грунта на 10-16см.пороховой вышибной заряд не сможет выбросить мину и хотя взрыв произойдет, но радиус поражения окажется близким к 0.

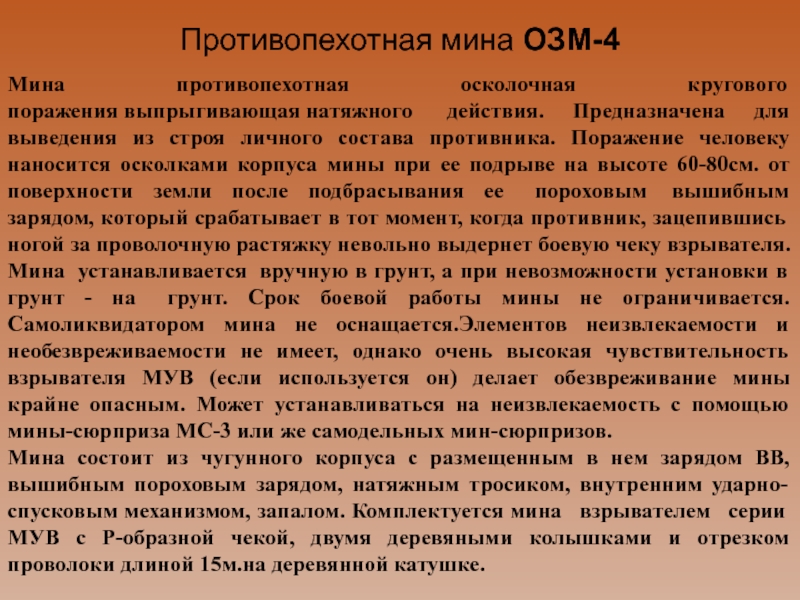

из строя личного состава противника. Поражение человеку наносится осколками корпуса мины при ее подрыве на высоте 60-80см. от поверхности земли после подбрасывания ее   пороховым  вышибным зарядом, который срабатывает в тот момент, когда противник, зацепившись ногой за проволочную растяжку невольно выдернет боевую чеку взрывателя. Мина  устанавливается  вручную в грунт, а при невозможности установки в грунт - на   грунт. Срок боевой работы мины не ограничивается. Самоликвидатором мина не оснащается.Элементов неизвлекаемости и необезвреживаемости не имеет, однако очень высокая чувствительность взрывателя МУВ (если используется он) делает обезвреживание мины крайне опасным. Может устанавливаться на неизвлекаемость с помощью мины-сюрприза МС-3 или же самодельных мин-сюрпризов.
Мина состоит из чугунного корпуса с размещенным в нем зарядом ВВ, вышибным пороховым зарядом, натяжным тросиком, внутренним ударно-спусковым механизмом, запалом. Комплектуется мина   взрывателем   серии МУВ с Р-образной чекой, двумя деревяными колышками и отрезком проволоки длиной 15м.на деревянной катушке.

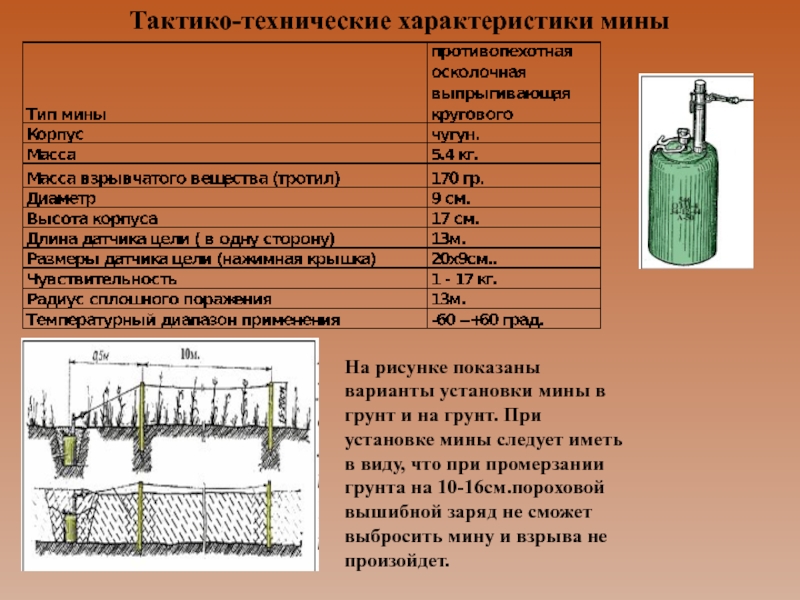

на грунт. При установке мины следует иметь в виду, что при промерзании грунта на 10-16см.пороховой вышибной заряд не сможет выбросить мину и взрыва не произойдет.

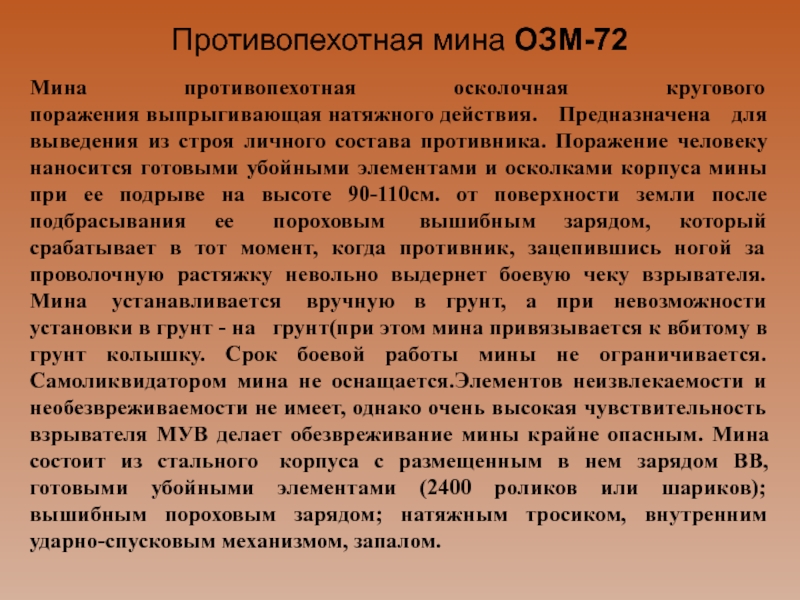

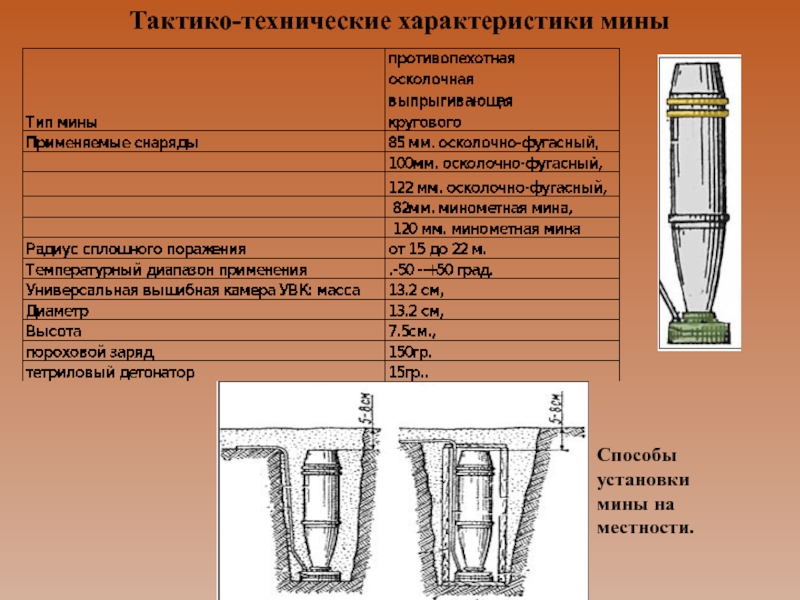

строя личного состава противника. Поражение человеку наносится готовыми убойными элементами и осколками корпуса мины при ее подрыве на высоте 90-110см. от поверхности земли после подбрасывания ее   пороховым  вышибным зарядом, который срабатывает в тот момент, когда противник, зацепившись ногой за проволочную растяжку невольно выдернет боевую чеку взрывателя. Мина  устанавливается  вручную в грунт, а при невозможности установки в грунт - на   грунт(при этом мина привязывается к вбитому в грунт колышку. Срок боевой работы мины не ограничивается. Самоликвидатором мина не оснащается.Элементов неизвлекаемости и необезвреживаемости не имеет, однако очень высокая чувствительность взрывателя МУВ делает обезвреживание мины крайне опасным. Мина состоит из стального  корпуса с размещенным в нем зарядом ВВ, готовыми убойными элементами (2400 роликов или шариков); вышибным пороховым зарядом; натяжным тросиком, внутренним ударно-спусковым механизмом, запалом.

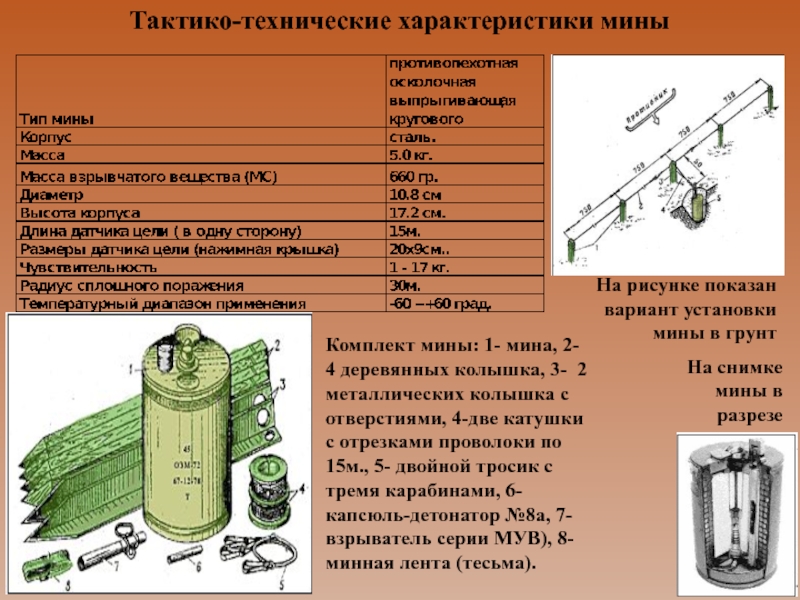

2 металлических колышка с отверстиями, 4-две катушки с отрезками проволоки по 15м., 5- двойной тросик с тремя карабинами, 6-капсюль-детонатор №8а, 7-взрыватель серии МУВ), 8-минная лента (тесьма).

На рисунке показан вариант установки мины в грунт

На снимке мины в разрезе

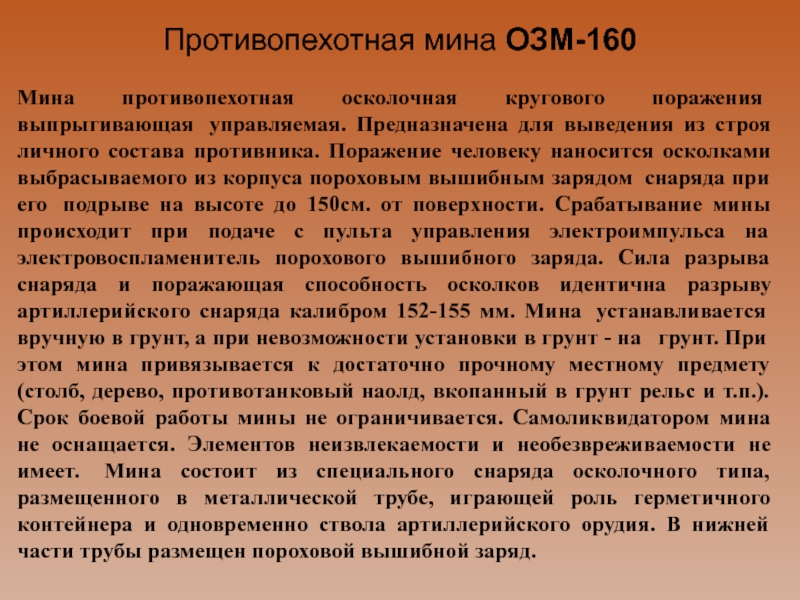

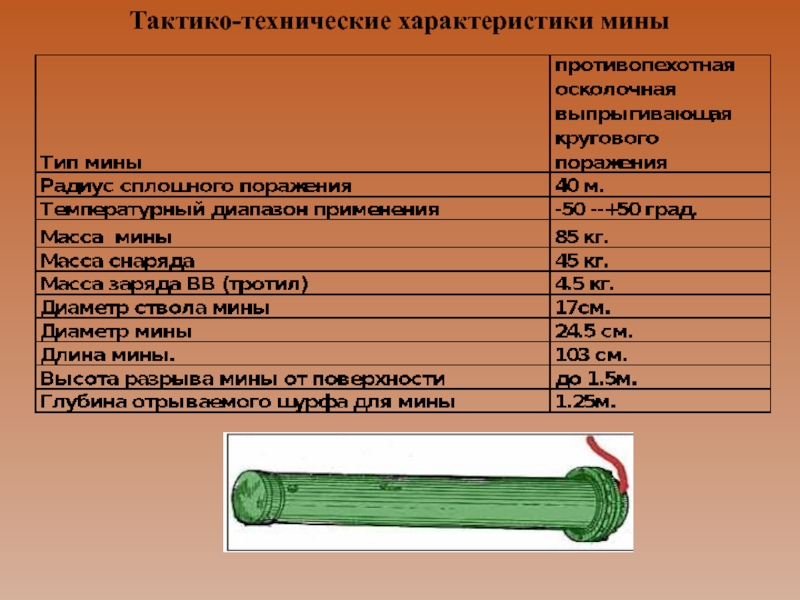

выведения из строя личного состава противника. Поражение человеку наносится осколками выбрасываемого из корпуса пороховым вышибным зарядом  снаряда при его  подрыве на высоте до 150см. от поверхности. Срабатывание мины происходит при подаче с пульта управления электроимпульса на электровоспламенитель порохового вышибного заряда. Сила разрыва снаряда и поражающая способность осколков идентична разрыву артиллерийского снаряда калибром 152-155 мм. Мина  устанавливается  вручную в грунт, а при невозможности установки в грунт - на   грунт. При этом мина привязывается к достаточно прочному местному предмету(столб, дерево, противотанковый наолд, вкопанный в грунт рельс и т.п.). Срок боевой работы мины не ограничивается. Самоликвидатором мина не оснащается. Элементов неизвлекаемости и необезвреживаемости не имеет.  Мина состоит из специального снаряда осколочного типа, размещенного в металлической трубе, играющей роль герметичного контейнера и одновременно ствола артиллерийского орудия. В нижней части трубы размещен пороховой вышибной заряд.

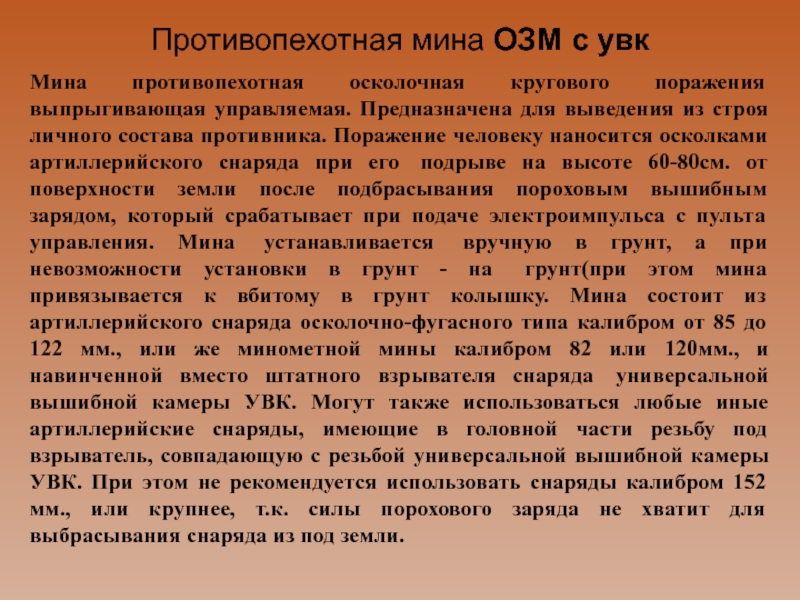

Предназначена для выведения из строя личного состава противника. Поражение человеку наносится осколками артиллерийского снаряда при его  подрыве на высоте 60-80см. от поверхности земли после подбрасывания пороховым вышибным зарядом, который срабатывает при подаче электроимпульса с пульта управления. Мина  устанавливается  вручную в грунт, а при невозможности установки в грунт - на   грунт(при этом мина привязывается к вбитому в грунт колышку. Мина состоит из артиллерийского снаряда осколочно-фугасного типа калибром от 85 до 122 мм., или же минометной мины калибром 82 или 120мм., и навинченной вместо штатного взрывателя снаряда  универсальной вышибной камеры УВК. Могут также использоваться любые иные артиллерийские снаряды, имеющие в головной части резьбу под взрыватель, совпадающую с резьбой универсальной вышибной камеры УВК. При этом не рекомендуется использовать снаряды калибром 152 мм., или крупнее, т.к. силы порохового заряда не хватит для выбрасывания снаряда из под земли.

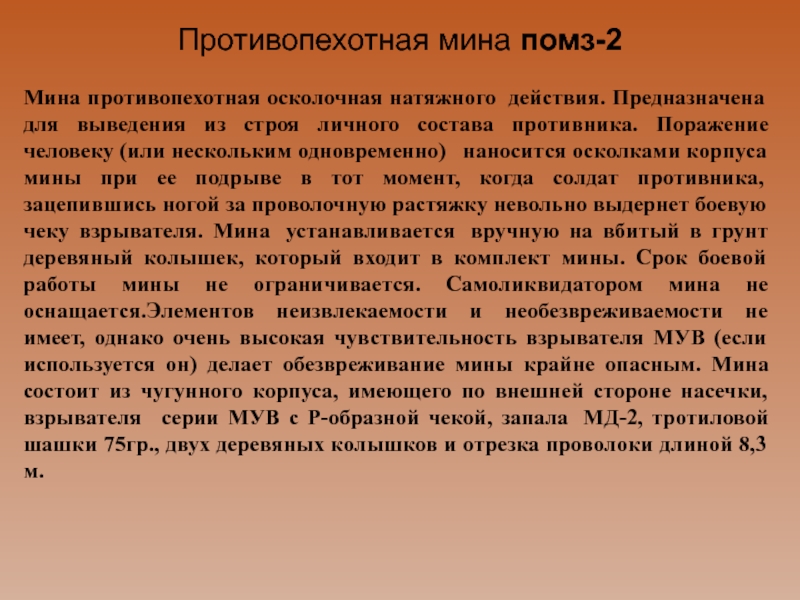

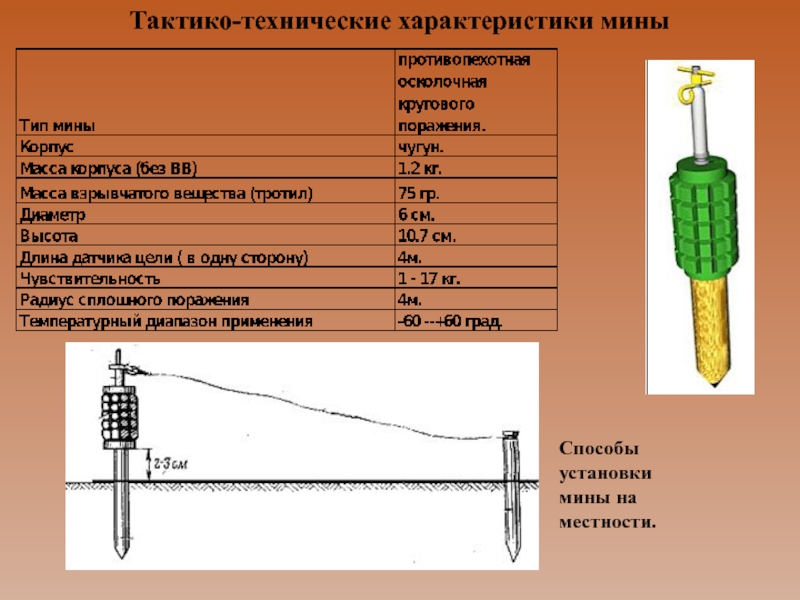

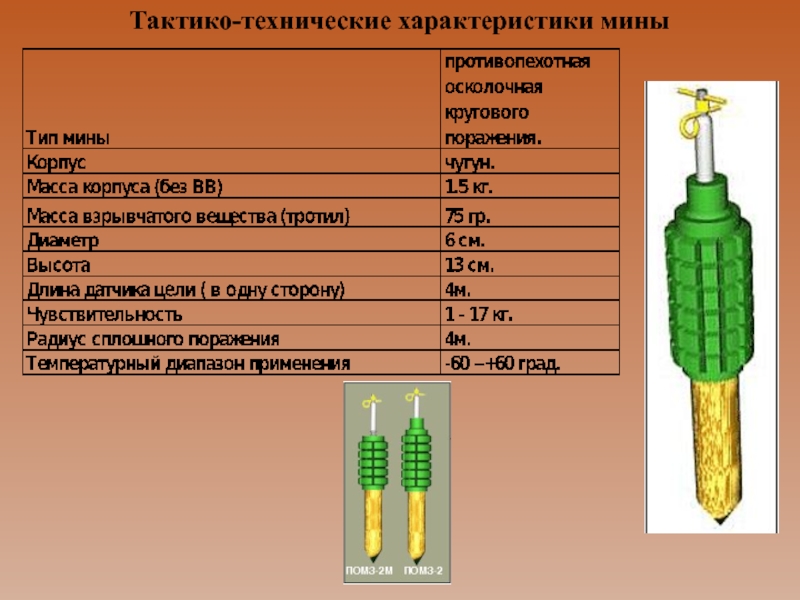

строя личного состава противника. Поражение человеку (или нескольким одновременно)   наносится осколками корпуса мины при ее подрыве в тот момент, когда солдат противника, зацепившись ногой за проволочную растяжку невольно выдернет боевую чеку взрывателя. Мина  устанавливается  вручную на вбитый в грунт деревяный колышек, который входит в комплект мины. Срок боевой работы мины не ограничивается. Самоликвидатором мина не оснащается.Элементов неизвлекаемости и необезвреживаемости не имеет, однако очень высокая чувствительность взрывателя МУВ (если используется он) делает обезвреживание мины крайне опасным. Мина состоит из чугунного корпуса, имеющего по внешней стороне насечки, взрывателя   серии МУВ с Р-образной чекой, запала  МД-2, тротиловой шашки 75гр., двух деревяных колышков и отрезка проволоки длиной 8,3м.

состава противника. Поражение человеку (или нескольким одновременно) наносится осколками корпуса мины при ее подрыве в тот момент, когда солдат противника, зацепившись ногой за проволочную растяжку невольно выдернет боевую чеку взрывателя. Мина  устанавливается вручную на вбитый в грунт деревяный колышек, который входит в комплект мины. Срок боевой работы мины не ограничивается. Самоликвидатором мина не оснащается. Элементов неизвлекаемости и необезвреживаемости не имеет, однако очень высокая чувствительность взрывателя МУВ (если используется он) делает обезвреживание мины крайне опасным
Мина состоит из чугунного корпуса, имеющего по внешней стороне насечки, взрывателя   серии МУВ с Р-образной чекой, запала  МД-5М, тротиловой шашки 75гр., двух деревяных колышков и отрезка проволоки длиной 8,3м.

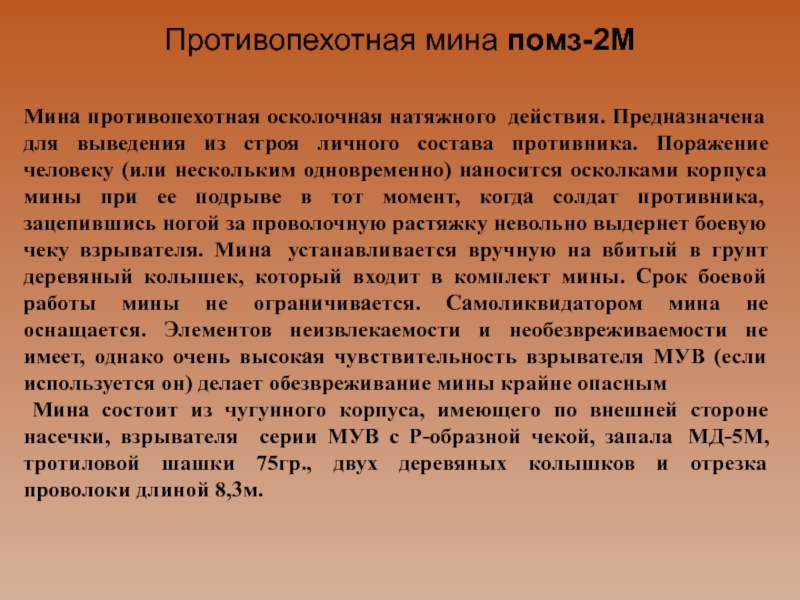

Противопехотная мина помз-2М

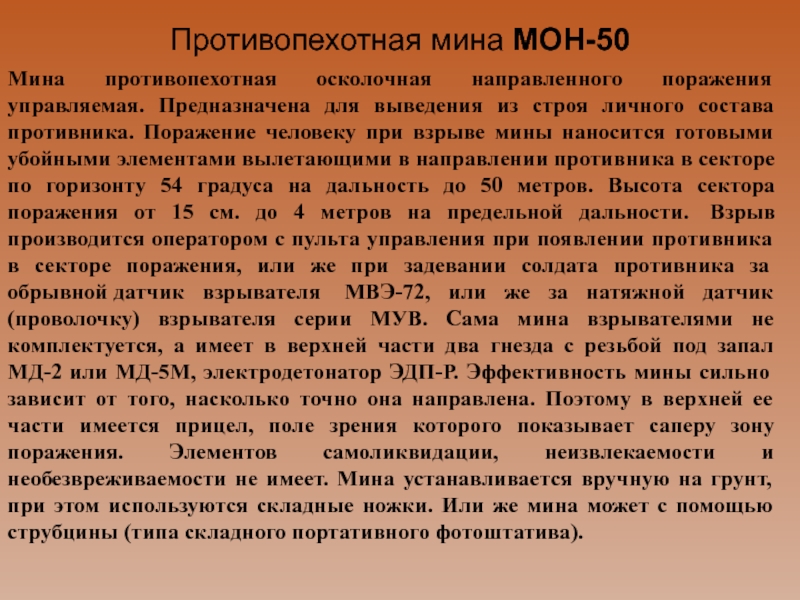

из строя личного состава противника. Поражение человеку при взрыве мины наносится готовыми убойными элементами вылетающими в направлении противника в секторе по горизонту 54 градуса на дальность до 50 метров. Высота сектора поражения от 15 см. до 4 метров на предельной дальности.  Взрыв производится оператором с пульта управления при появлении противника в секторе поражения, или же при задевании солдата противника за  обрывной датчик взрывателя  МВЭ-72, или же за натяжной датчик (проволочку) взрывателя серии МУВ. Сама мина взрывателями не комплектуется, а имеет в верхней части два гнезда с резьбой под запал МД-2 или МД-5М, электродетонатор ЭДП-Р. Эффективность мины сильно зависит от того, насколько точно она направлена. Поэтому в верхней ее части имеется прицел, поле зрения которого показывает саперу зону поражения. Элементов самоликвидации, неизвлекаемости и необезвреживаемости не имеет. Мина устанавливается вручную на грунт, при этом используются складные ножки. Или же мина может с помощью струбцины (типа складного портативного фотоштатива).

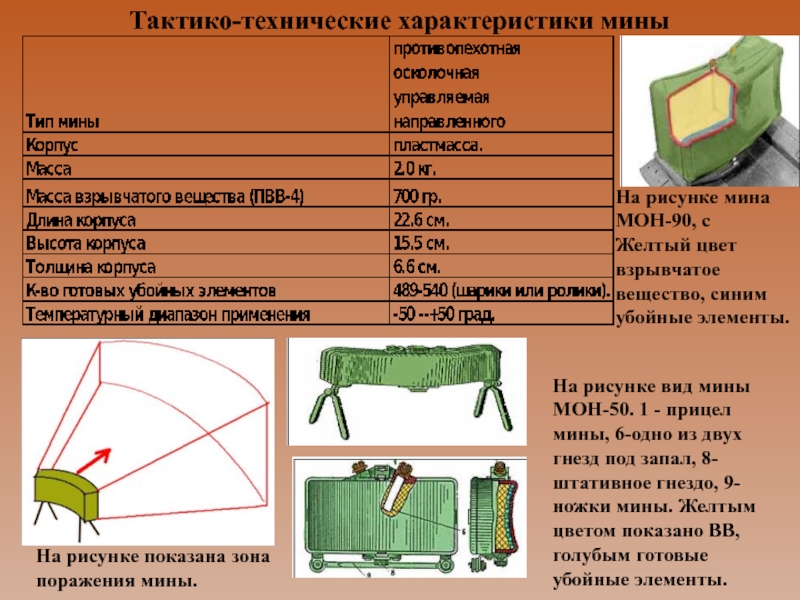

мины МОН-50. 1 - прицел мины, 6-одно из двух гнезд под запал, 8- штативное гнездо, 9-ножки мины. Желтым цветом показано ВВ, голубым готовые убойные элементы.

На рисунке мина МОН-90, с Желтый цвет взрывчатое вещество, синим убойные элементы.

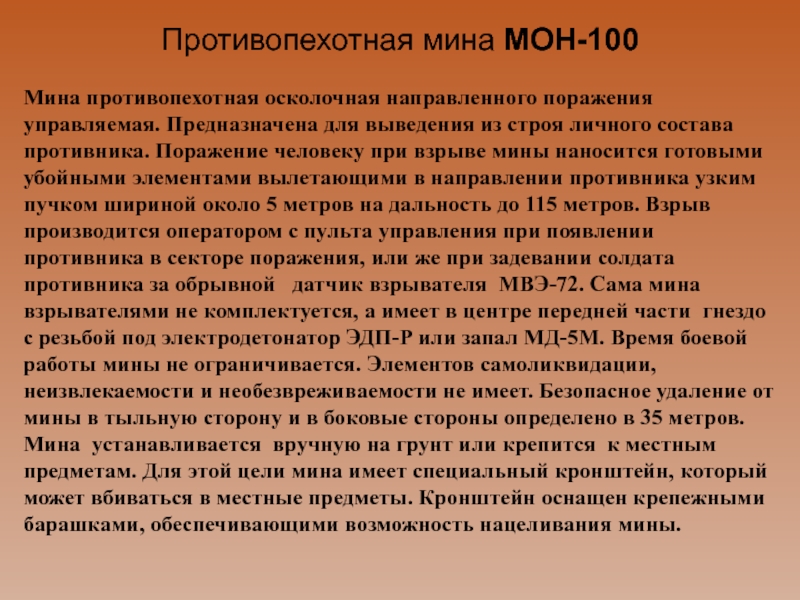

из строя личного состава противника. Поражение человеку при взрыве мины наносится готовыми убойными элементами вылетающими в направлении противника узким пучком шириной около 5 метров на дальность до 115 метров. Взрыв производится оператором с пульта управления при появлении противника в секторе поражения, или же при задевании солдата противника за обрывной   датчик взрывателя  МВЭ-72. Сама мина взрывателями не комплектуется, а имеет в центре передней части  гнездо с резьбой под электродетонатор ЭДП-Р или запал МД-5М. Время боевой работы мины не ограничивается. Элементов самоликвидации, неизвлекаемости и необезвреживаемости не имеет. Безопасное удаление от мины в тыльную сторону и в боковые стороны определено в 35 метров. Мина  устанавливается  вручную на грунт или крепится  к местным предметам. Для этой цели мина имеет специальный кронштейн, который может вбиваться в местные предметы. Кронштейн оснащен крепежными барашками, обеспечивающими возможность нацеливания мины.

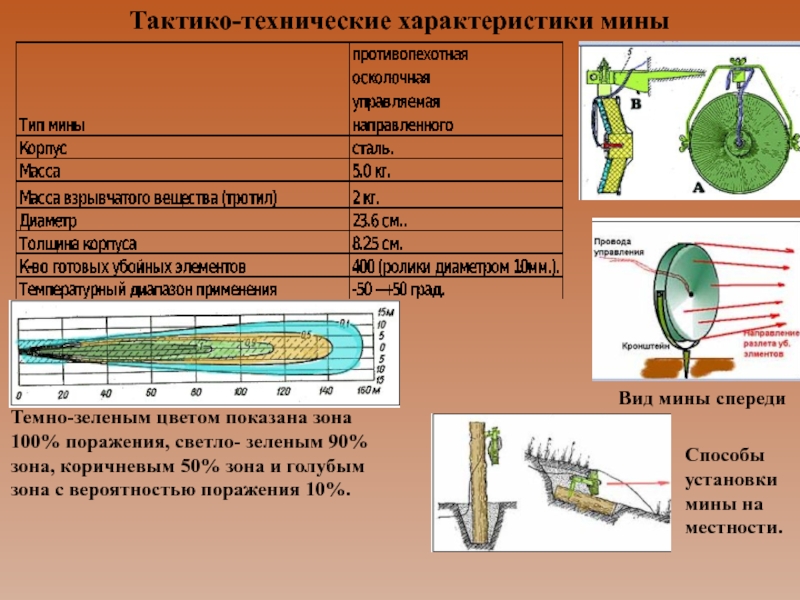

светло- зеленым 90% зона, коричневым 50% зона и голубым зона с вероятностью поражения 10%.

Способы установки мины на местности.

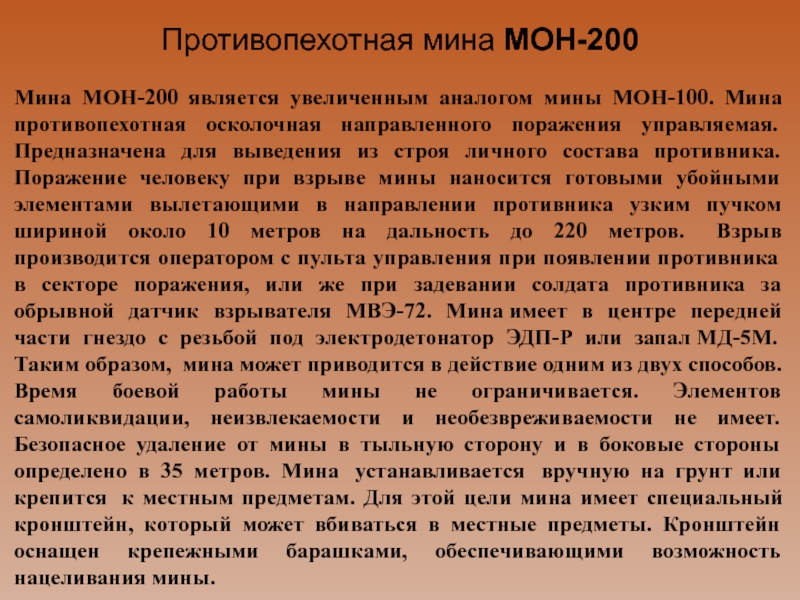

осколочная направленного поражения управляемая. Предназначена для выведения из строя личного состава противника. Поражение человеку при взрыве мины наносится готовыми убойными элементами вылетающими в направлении противника узким пучком шириной около 10 метров на дальность до 220 метров.   Взрыв производится оператором с пульта управления при появлении противника в секторе поражения, или же при задевании солдата противника за обрывной датчик взрывателя МВЭ-72. Мина имеет в центре передней части гнездо с резьбой под электродетонатор ЭДП-Р или запал МД-5М. Таким образом,  мина может приводится в действие одним из двух способов. Время боевой работы мины не ограничивается. Элементов самоликвидации, неизвлекаемости и необезвреживаемости не имеет. Безопасное удаление от мины в тыльную сторону и в боковые стороны определено в 35 метров. Мина  устанавливается  вручную на грунт или крепится  к местным предметам. Для этой цели мина имеет специальный кронштейн, который может вбиваться в местные предметы. Кронштейн оснащен крепежными барашками, обеспечивающими возможность нацеливания мины.

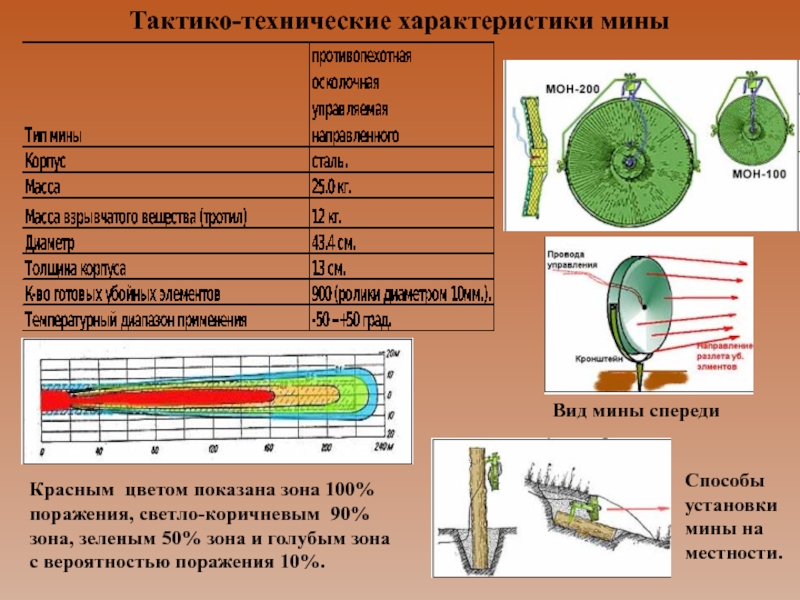

зеленым 50% зона и голубым зона с вероятностью поражения 10%.

Вид мины спереди

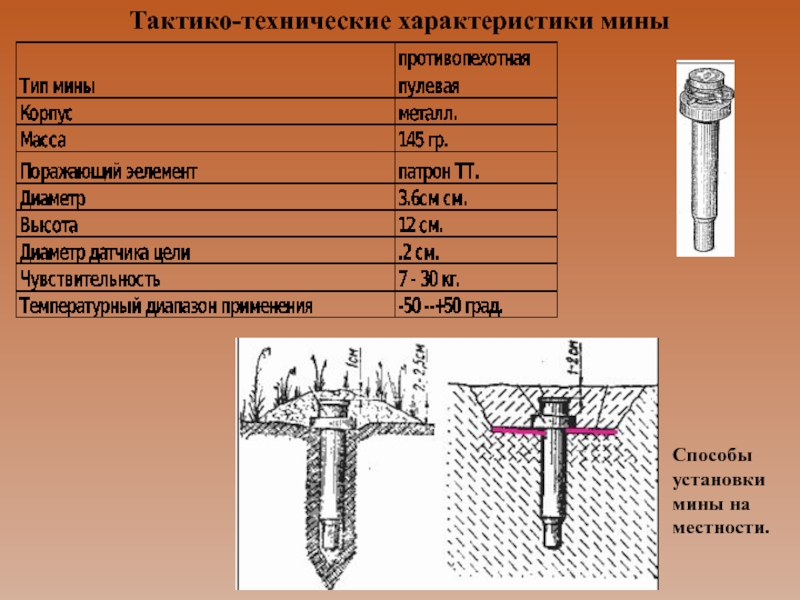

Способы установки мины на местности.

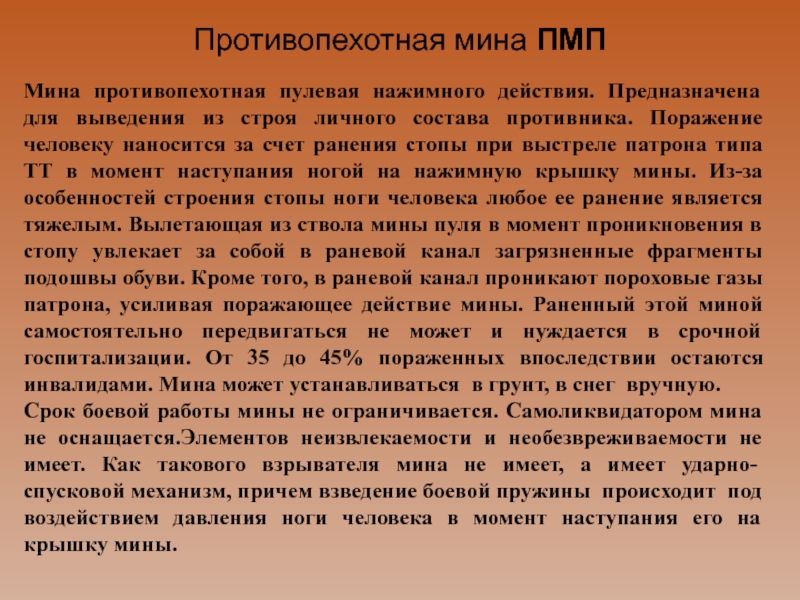

строя личного состава противника. Поражение человеку наносится за счет ранения стопы при выстреле патрона типа ТТ в момент наступания ногой на нажимную крышку мины. Из-за особенностей строения стопы ноги человека любое ее ранение является тяжелым. Вылетающая из ствола мины пуля в момент проникновения в стопу увлекает за собой в раневой канал загрязненные фрагменты подошвы обуви. Кроме того, в раневой канал проникают пороховые газы патрона, усиливая поражающее действие мины. Раненный этой миной самостоятельно передвигаться не может и нуждается в срочной госпитализации. От 35 до 45% пораженных впоследствии остаются инвалидами. Мина может устанавливаться  в грунт, в снег  вручную.
Срок боевой работы мины не ограничивается. Самоликвидатором мина не оснащается.Элементов неизвлекаемости и необезвреживаемости не имеет. Как такового взрывателя мина не имеет, а имеет ударно-спусковой механизм, причем взведение боевой пружины  происходит  под воздействием давления ноги человека в момент наступания его на крышку мины.

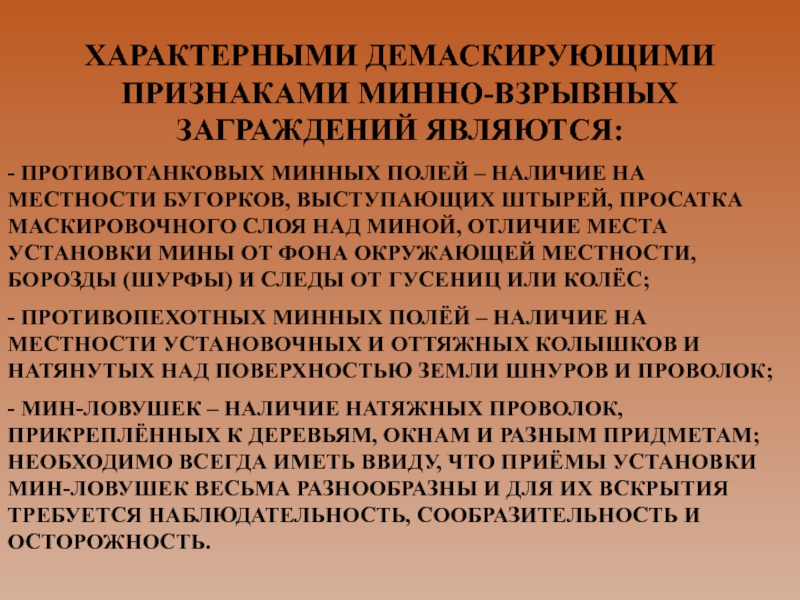

НА МЕСТНОСТИ БУГОРКОВ, ВЫСТУПАЮЩИХ ШТЫРЕЙ, ПРОСАТКА МАСКИРОВОЧНОГО СЛОЯ НАД МИНОЙ, ОТЛИЧИЕ МЕСТА УСТАНОВКИ МИНЫ ОТ ФОНА ОКРУЖАЮЩЕЙ МЕСТНОСТИ, БОРОЗДЫ (ШУРФЫ) И СЛЕДЫ ОТ ГУСЕНИЦ ИЛИ КОЛЁС;
- ПРОТИВОПЕХОТНЫХ МИННЫХ ПОЛЁЙ – НАЛИЧИЕ НА МЕСТНОСТИ УСТАНОВОЧНЫХ И ОТТЯЖНЫХ КОЛЫШКОВ И НАТЯНУТЫХ НАД ПОВЕРХНОСТЬЮ ЗЕМЛИ ШНУРОВ И ПРОВОЛОК;
- МИН-ЛОВУШЕК – НАЛИЧИЕ НАТЯЖНЫХ ПРОВОЛОК, ПРИКРЕПЛЁННЫХ К ДЕРЕВЬЯМ, ОКНАМ И РАЗНЫМ ПРИДМЕТАМ; НЕОБХОДИМО ВСЕГДА ИМЕТЬ ВВИДУ, ЧТО ПРИЁМЫ УСТАНОВКИ МИН-ЛОВУШЕК ВЕСЬМА РАЗНООБРАЗНЫ И ДЛЯ ИХ ВСКРЫТИЯ ТРЕБУЕТСЯ НАБЛЮДАТЕЛЬНОСТЬ, СООБРАЗИТЕЛЬНОСТЬ И ОСТОРОЖНОСТЬ.

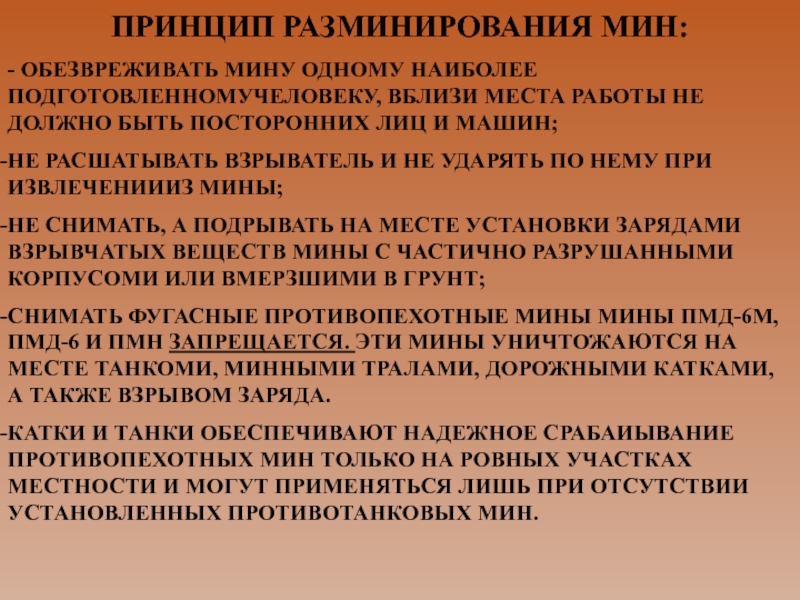

НЕ ДОЛЖНО БЫТЬ ПОСТОРОННИХ ЛИЦ И МАШИН;
НЕ РАСШАТЫВАТЬ ВЗРЫВАТЕЛЬ И НЕ УДАРЯТЬ ПО НЕМУ ПРИ ИЗВЛЕЧЕНИИИЗ МИНЫ;
НЕ СНИМАТЬ, А ПОДРЫВАТЬ НА МЕСТЕ УСТАНОВКИ ЗАРЯДАМИ ВЗРЫВЧАТЫХ ВЕЩЕСТВ МИНЫ С ЧАСТИЧНО РАЗРУШАННЫМИ КОРПУСОМИ ИЛИ ВМЕРЗШИМИ В ГРУНТ;
СНИМАТЬ ФУГАСНЫЕ ПРОТИВОПЕХОТНЫЕ МИНЫ МИНЫ ПМД-6М, ПМД-6 И ПМН ЗАПРЕЩАЕТСЯ. ЭТИ МИНЫ УНИЧТОЖАЮТСЯ НА МЕСТЕ ТАНКОМИ, МИННЫМИ ТРАЛАМИ, ДОРОЖНЫМИ КАТКАМИ, А ТАКЖЕ ВЗРЫВОМ ЗАРЯДА.
КАТКИ И ТАНКИ ОБЕСПЕЧИВАЮТ НАДЕЖНОЕ СРАБАИЫВАНИЕ ПРОТИВОПЕХОТНЫХ МИН ТОЛЬКО НА РОВНЫХ УЧАСТКАХ МЕСТНОСТИ И МОГУТ ПРИМЕНЯТЬСЯ ЛИШЬ ПРИ ОТСУТСТВИИ УСТАНОВЛЕННЫХ ПРОТИВОТАНКОВЫХ МИН.
