Презентация, доклад на тему Аэродинамический расчет воздуховодов и газопроводов

или удаление загрязненного осуществляется по специальным каналам, или приставным воздуховодам.
Воздух в этих системах перемещается вследствие разности давлений наружного и внутреннего воздуха.

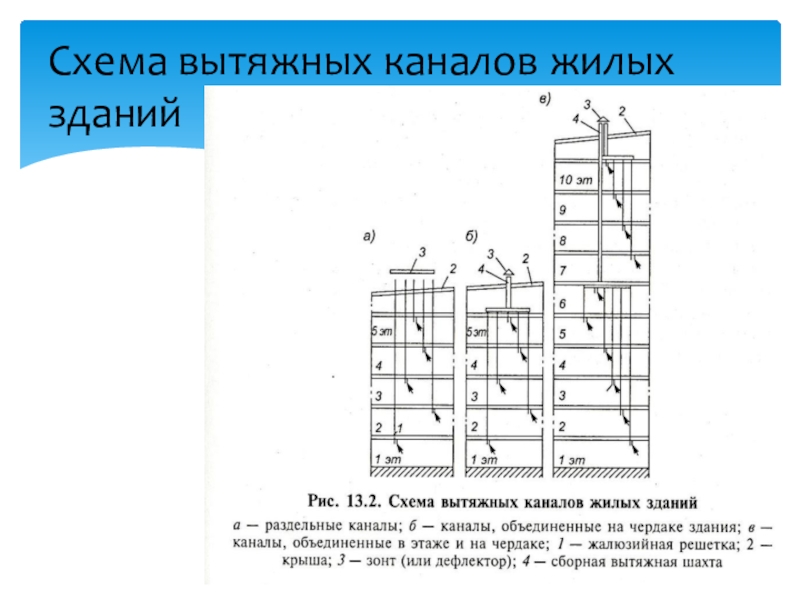

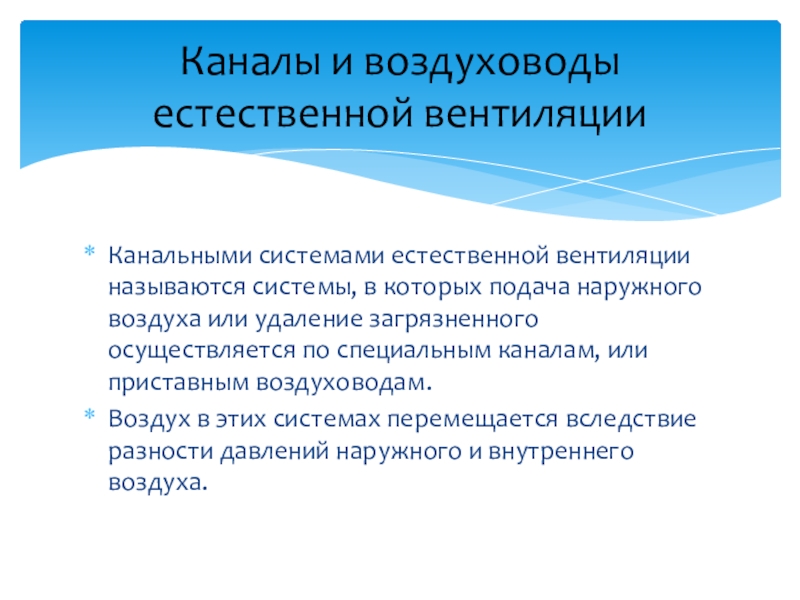

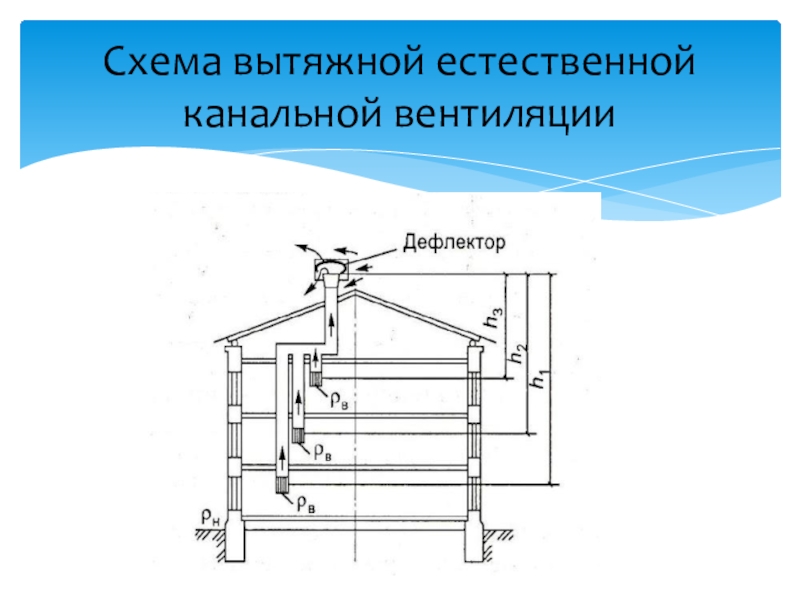

Каналы и воздуховоды естественной вентиляции

счёт эффекта Бернулли: чем больше скорость движения потока воздуха при изменении поперечного сечения канала, тем меньше статическое давление в этом сечении.
Дефлекторы увеличивают тягу в канале и повышают эффективность систем вентиляции

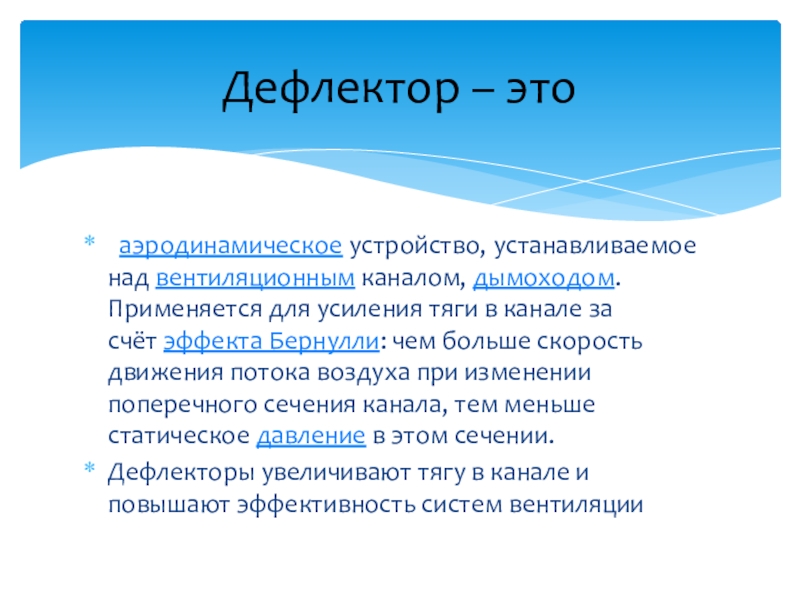

Дефлектор – это

воздуха из таких конструкций:
коллективных и индивидуальных каналов естественной вентиляции;
коллективных и индивидуальных дымоходов;
каналов выброса всех продуктов сгорания газа (от работы газовой колонки, генератора, твердотопливных котлов);

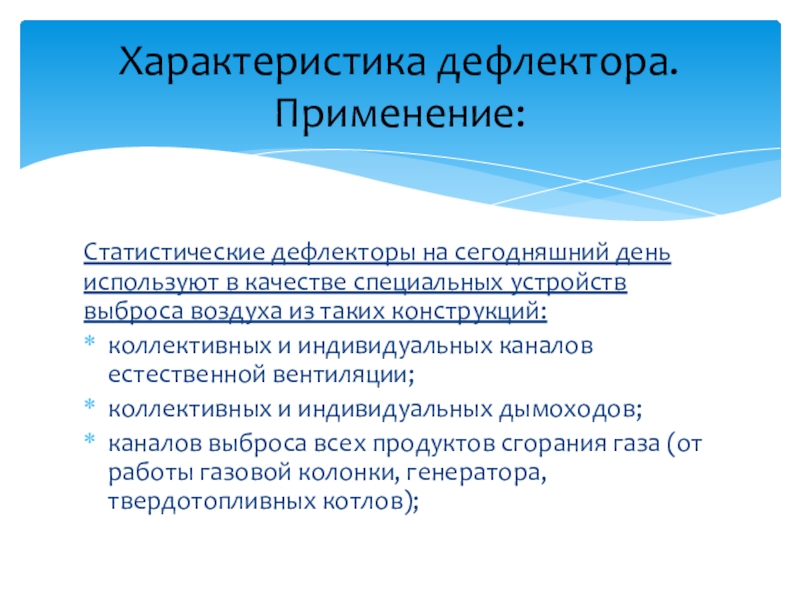

Характеристика дефлектора. Применение:

можно добиться существенного увеличения КПД дымовой трубы.
Дефлектор также предохраняет дымоотводной канал от попадания дождя и снега, а также всевозможного мусора.

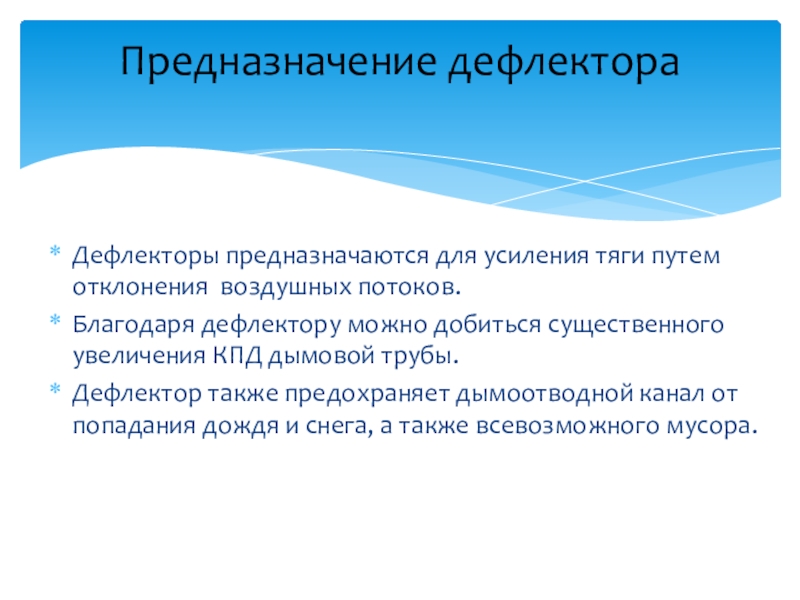

Предназначение дефлектора

на трубе;

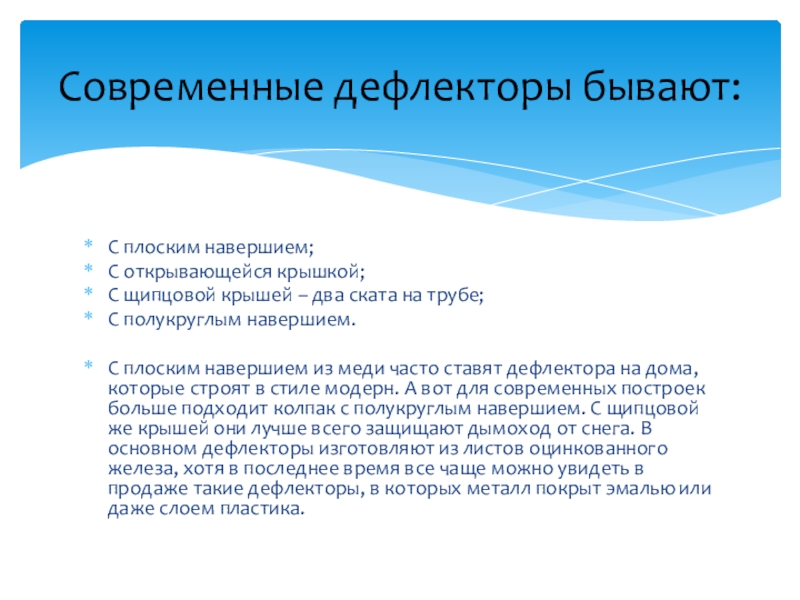

С полукруглым навершием.

С плоским навершием из меди часто ставят дефлектора на дома, которые строят в стиле модерн. А вот для современных построек больше подходит колпак с полукруглым навершием. С щипцовой же крышей они лучше всего защищают дымоход от снега. В основном дефлекторы изготовляют из листов оцинкованного железа, хотя в последнее время все чаще можно увидеть в продаже такие дефлекторы, в которых металл покрыт эмалью или даже слоем пластика.

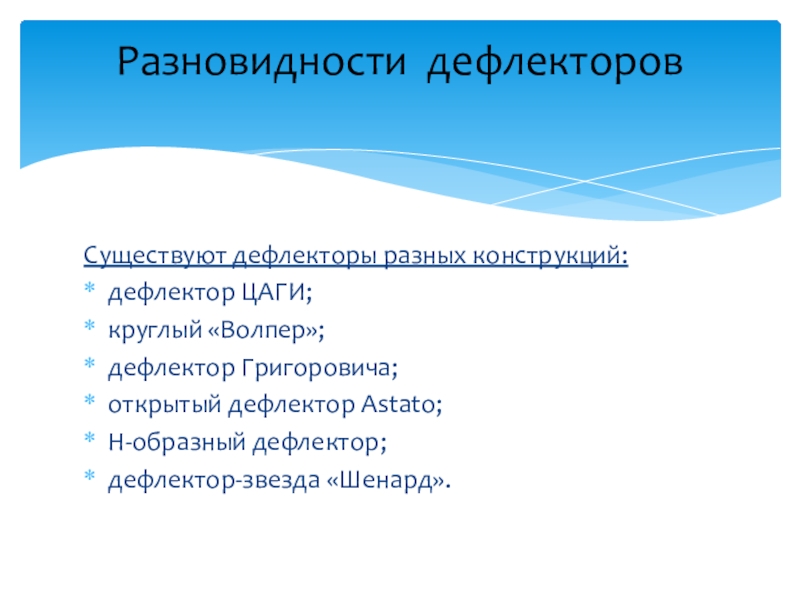

Современные дефлекторы бывают:

 дефлекторов

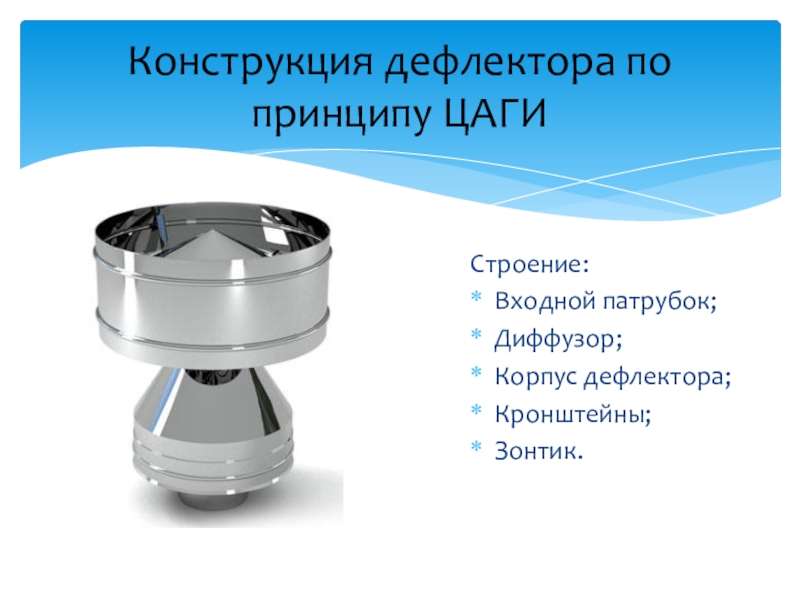

ЦАГИ

облекающей стеной.

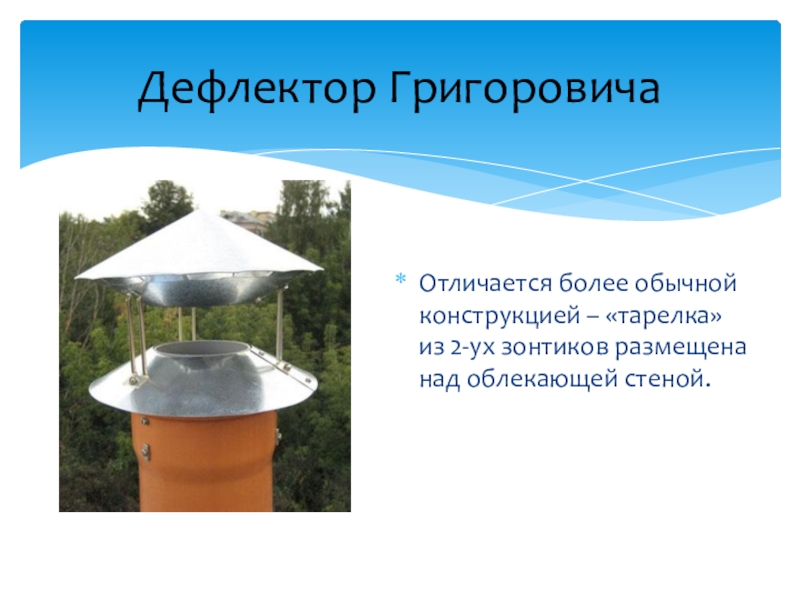

Дефлектор Григоровича

порывистых ветрах.

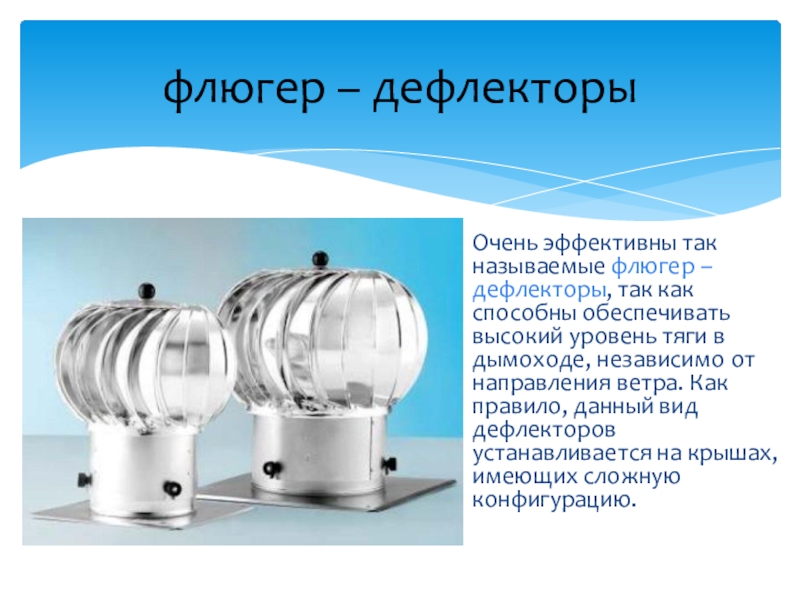

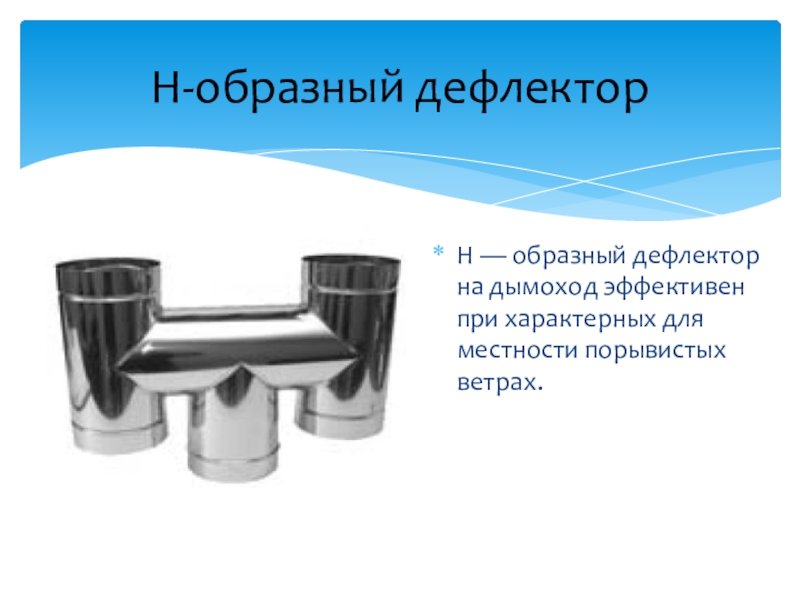

Н-образный дефлектор

высокий уровень тяги в дымоходе, независимо от направления ветра. Как правило, данный вид дефлекторов устанавливается на крышах, имеющих сложную конфигурацию.

флюгер – дефлекторы

колпак (зонтик).

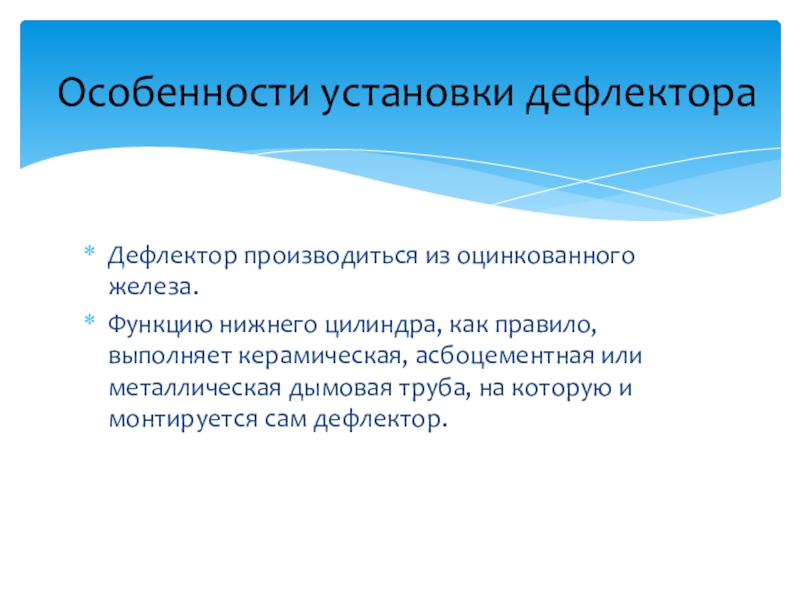

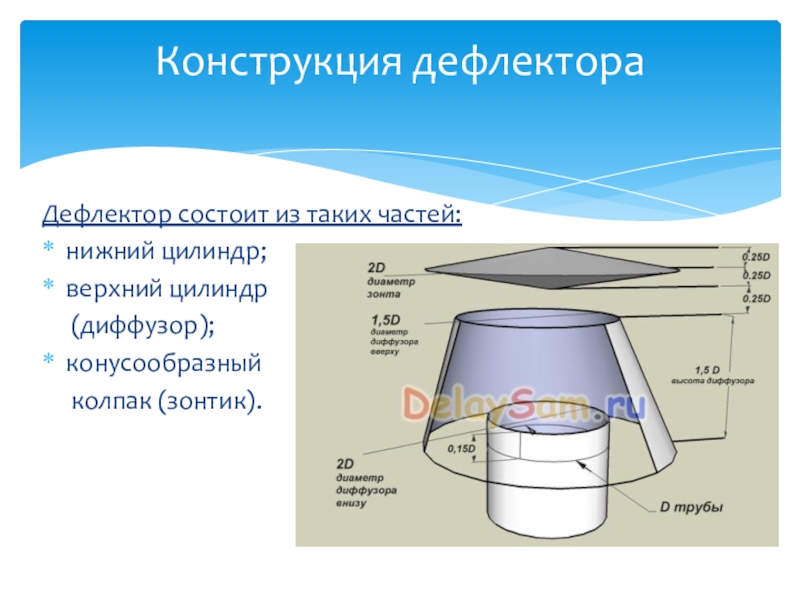

Конструкция дефлектора

асбоцементная или металлическая дымовая труба, на которую и монтируется сам дефлектор.

Особенности установки дефлектора

огибают его со всех боков.
Другая часть воздушных струй, скользя по поверхности цилиндра, заворачивает вверх и подсасывает дым, который выходит из трубы, как сверху, так и снизу.
Движение внутри трубы становиться очень интенсивным и соответственно увеличивается тяга.
Когда ветер дует не в горизонтальном направлении, а снизу вверх, под углом или же, наоборот — сверху вниз, то дефлектор также способствует увеличению тяги. Ветер проникает в верхний цилиндр через зазоры и подсасывает в трубу дым, который поступает.
Единственный недостаток, который есть во всех дефлекторах, проявляется в то время, когда дует низовой ветер: под колпаком образуются вихри, которые замедляют и препятствуют выходу дыма.

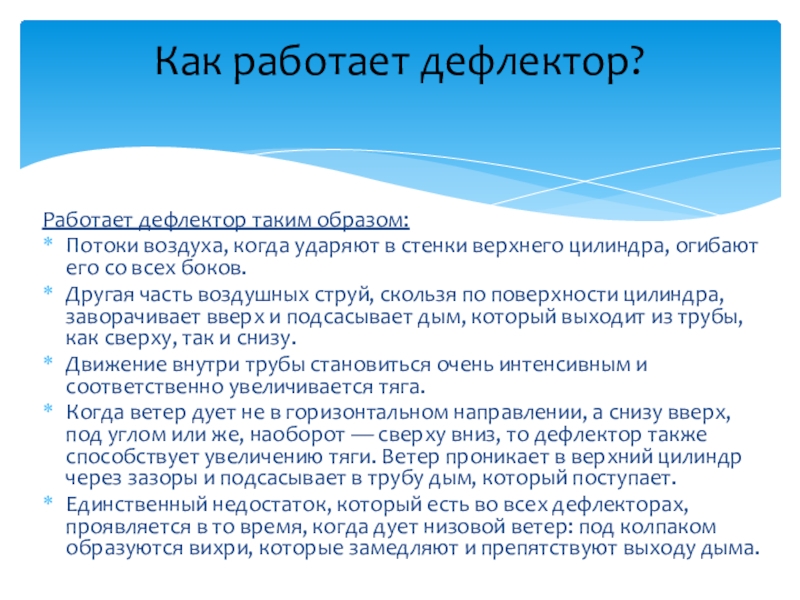

Как работает дефлектор?

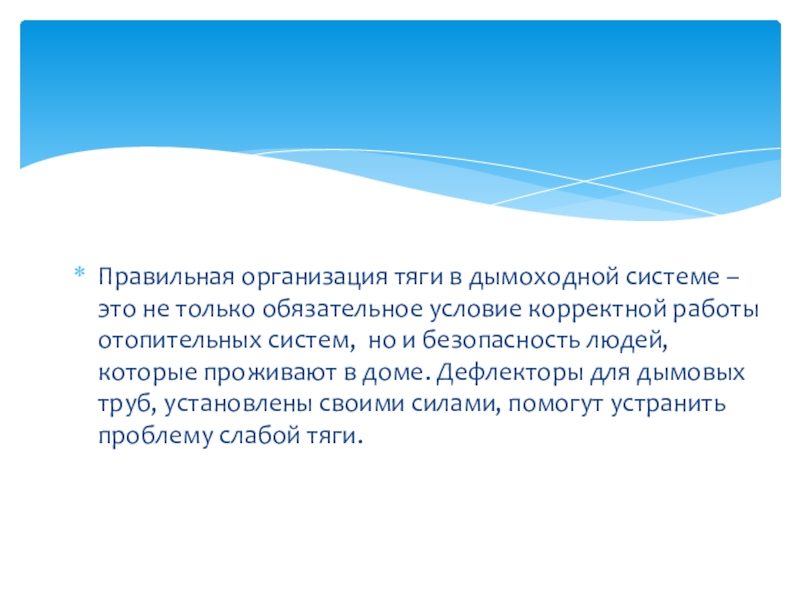

условие корректной работы отопительных систем,  но и безопасность людей, которые проживают в доме. Дефлекторы для дымовых труб, установлены своими силами, помогут устранить проблему слабой тяги.
