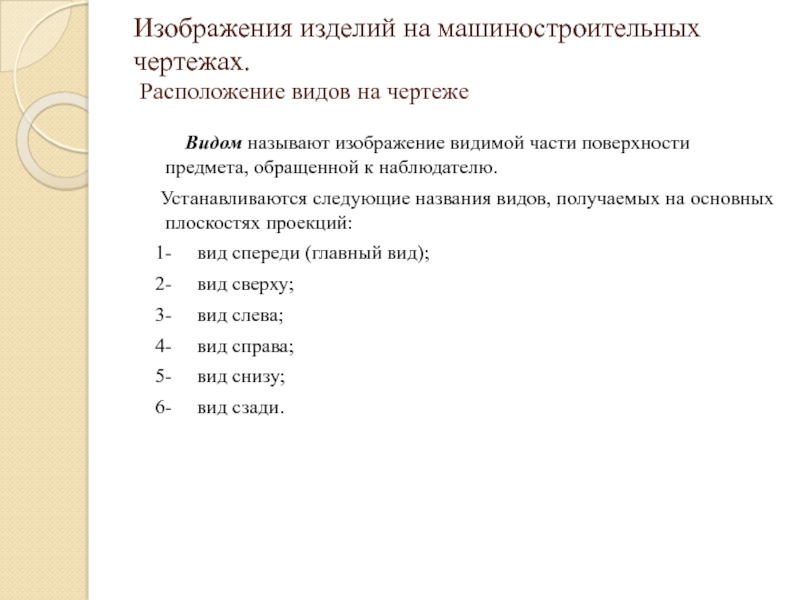

Видом называют изображение видимой части поверхности предмета, обращенной к наблюдателю.

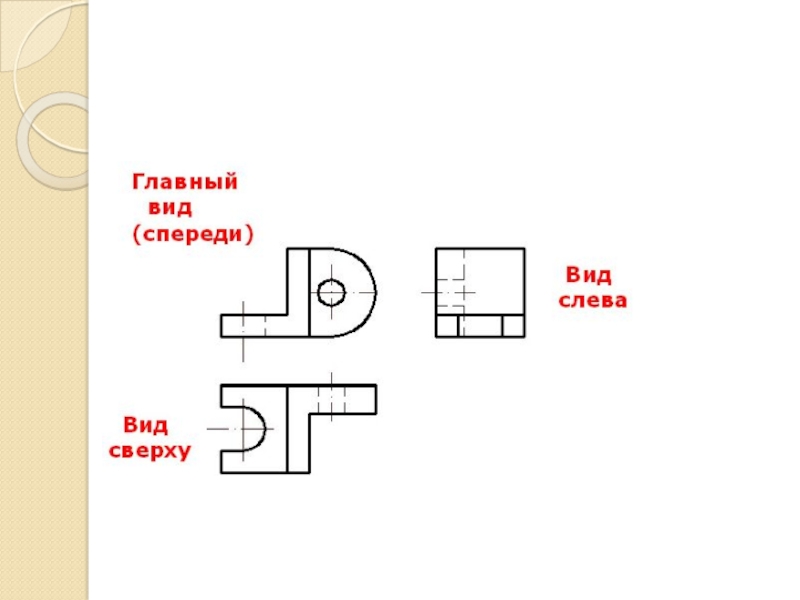

Устанавливаются следующие названия видов, получаемых на основных плоскостях проекций:
1- вид спереди (главный вид);
2- вид сверху;
3- вид слева;
4- вид справа;
5- вид снизу;
6- вид сзади.
- Главная
- Разное
- Образование
- Спорт
- Естествознание
- Природоведение
- Религиоведение
- Французский язык
- Черчение
- Английский язык
- Астрономия
- Алгебра
- Биология
- География
- Геометрия
- Детские презентации
- Информатика
- История
- Литература
- Математика
- Музыка
- МХК
- Немецкий язык
- ОБЖ
- Обществознание
- Окружающий мир
- Педагогика
- Русский язык
- Технология
- Физика
- Философия
- Химия
- Шаблоны, фоны, картинки для презентаций
- Экология
- Экономика
Презентация, доклад на тему Виды
Содержание
- 1. Виды
- 2. В России и в большинстве европейских стран принята европейская система расположения изображений на чертежах.
- 3. Слайд 3
- 4. В США, Англии, Голландии применяется иное расположение проекций.
- 5. Расположение видов по Европейской системе
- 6. Для облегчения чтения чертежа основные виды обычно располагаются относительно друг друга
- 7. Как правило, шесть видов для детали выполнять
- 8. Слайд 8
- 9. Для детали достаточно одного вида и правильного нанесения размеров, чтобы передать форму и размеры детали.

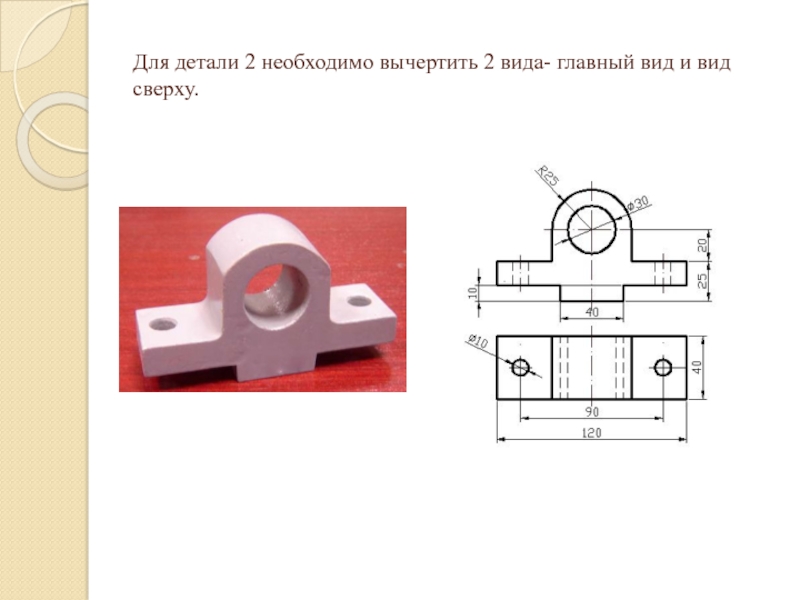

- 10. Для детали 2 необходимо вычертить 2 вида- главный вид и вид сверху.

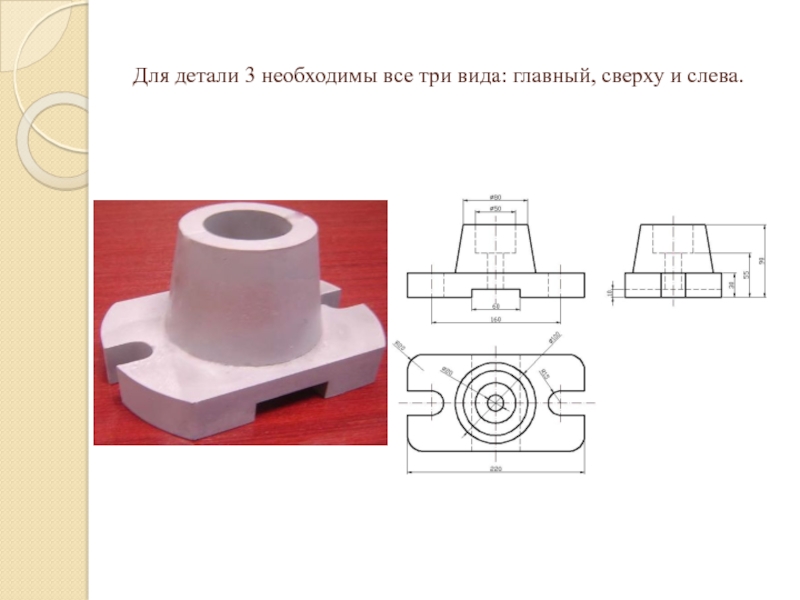

- 11. Для детали 3 необходимы все три вида: главный, сверху и слева.
- 12. Из приведенных примеров
- 13. Местные виды Изображение отдельного, ограниченного
- 14. Дополнительные виды
- 15. Слайд 15
- 16. Выносные элементы Выносной
В России и в большинстве европейских стран принята европейская система расположения изображений на чертежах.
Слайд 2В России и в большинстве европейских стран принята европейская система расположения
изображений на чертежах.

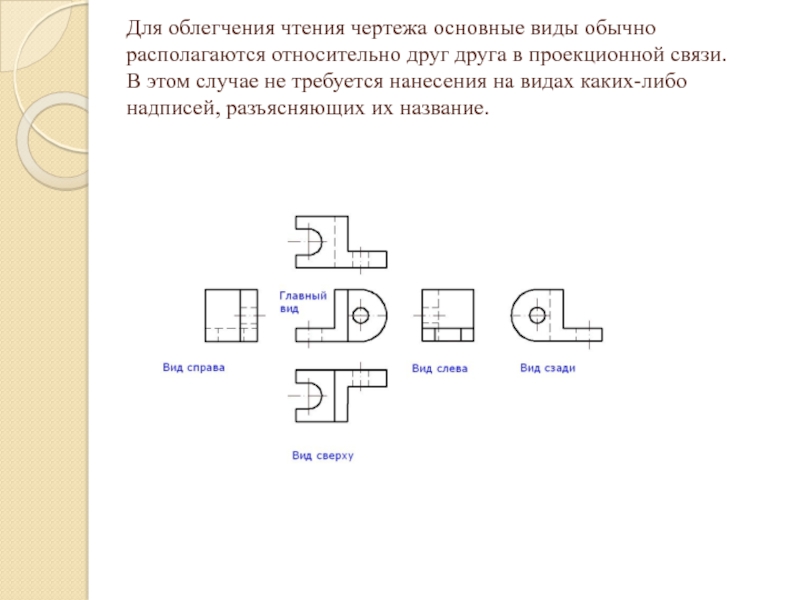

Слайд 6Для облегчения чтения чертежа основные виды обычно располагаются относительно друг друга в проекционной связи. В
этом случае не требуется нанесения на видах каких-либо надписей, разъясняющих их название.
Слайд 7Как правило, шесть видов для детали выполнять не имеет смысла, если
форма и размеры детали позволяют выполнить меньшее количество видов, то ограничиваются 3 основными видами:

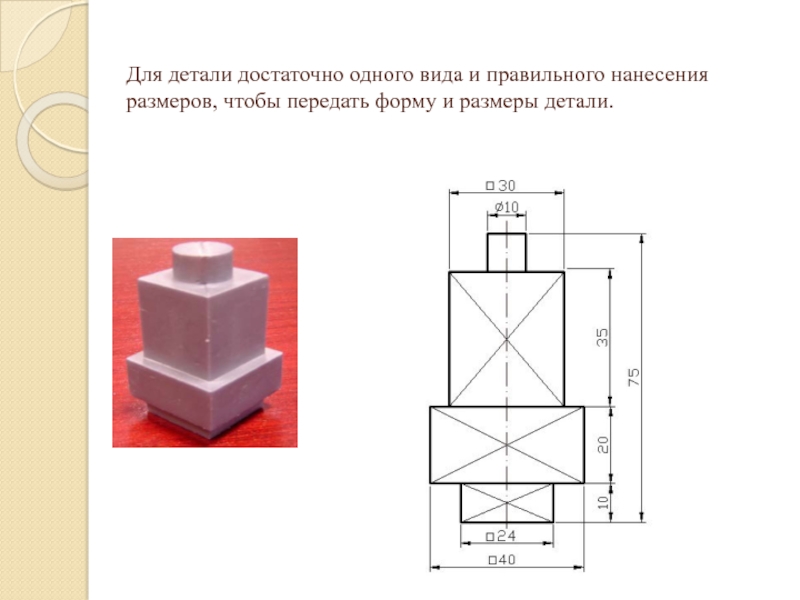

Слайд 9Для детали достаточно одного вида и правильного нанесения размеров, чтобы передать
форму и размеры детали.

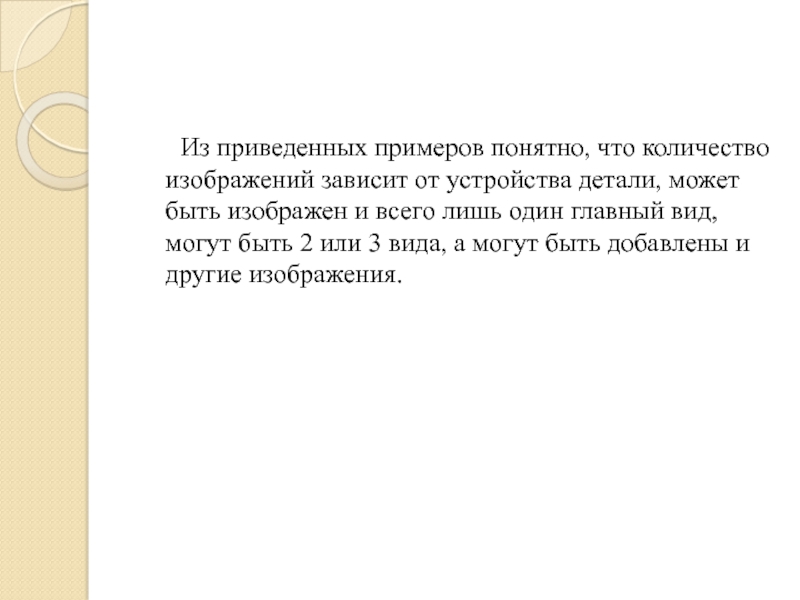

Слайд 12 Из приведенных примеров понятно, что количество изображений
зависит от устройства детали, может быть изображен и всего лишь один главный вид, могут быть 2 или 3 вида, а могут быть добавлены и другие изображения.
Слайд 13Местные виды

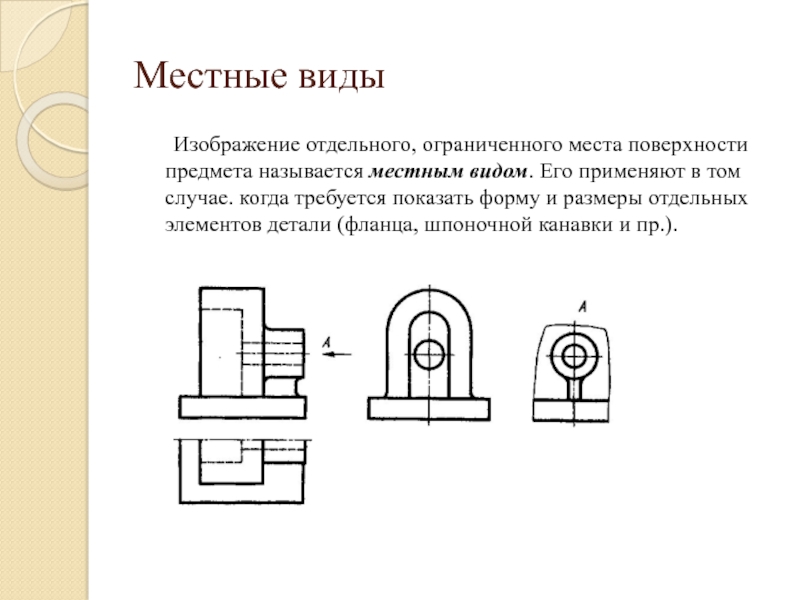

Изображение отдельного, ограниченного места поверхности предмета называется
местным видом. Его применяют в том случае. когда требуется показать форму и размеры отдельных элементов детали (фланца, шпоночной канавки и пр.).
Слайд 16Выносные элементы

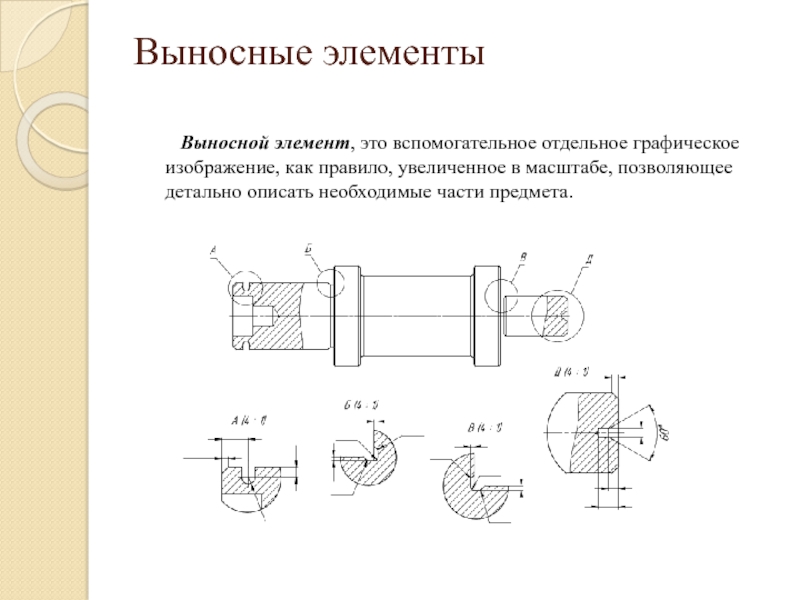

Выносной элемент, это вспомогательное отдельное графическое
