Презентация, доклад по инженерной графике на тему Выполнение Графической работы №1 Линии чертежа
Содержание
- 1. Презентация по инженерной графике на тему Выполнение Графической работы №1 Линии чертежа
- 2. Цель: 1. Изучение способов построения и
- 3. Выполнить на формате А4 (210х297)линии чертежа и необходимые построения в соответствии с заданием. Содержание задания
- 4. Чертеж любого назначения выполняется на листке чертежной
- 5. 1) Формат А4 расположить длинной стороной вертикально,
- 6. а) Штриховая и штрихпунктирная линия выступают за
- 7. 4. Штриховка выполняется под углом 450, расстояние между
- 8. применяется для изображения линий видимого контура и линий перехода видимыхS = 0,5 ÷ 1,4Сплошная толстая основная

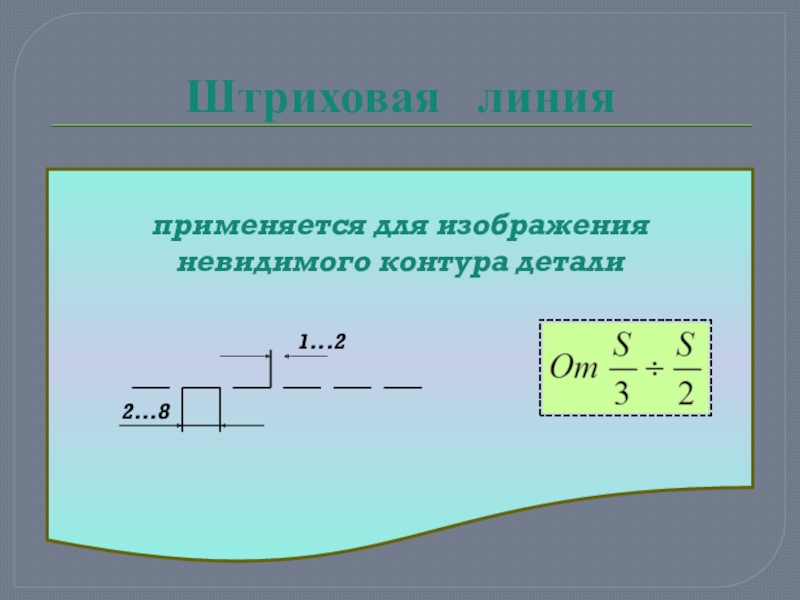

- 9. применяется для изображения невидимого контура деталиШтриховая линия
- 10. применяется для изображения осевых и центровых линий.Штрих пунктирная линия
- 11. 8. Заполнить основную надпись чертежным шрифтом типа Б,

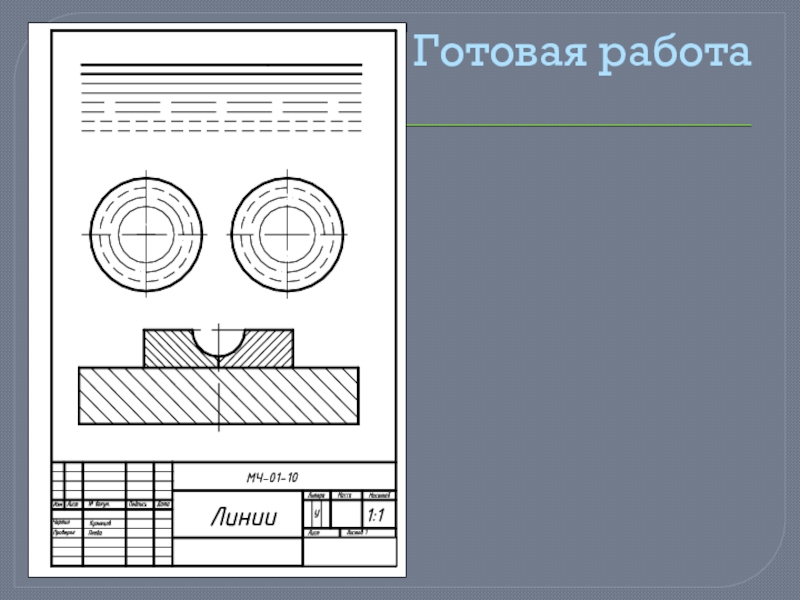

- 12. Готовая работа
Цель: 1. Изучение способов построения и очертаний технических форм.2. Ознакомление со следующими стандартами ЕСКД: ГОСТ 2.301-68 – Форматы, ГОСТ 2.302-68 – Масштабы, ГОСТ 2.303-68 – Линии, ГОСТ 2.307-68 – Нанесение размеров.
Слайд 2
Цель:
1. Изучение способов построения и очертаний технических форм.
2. Ознакомление со следующими стандартами ЕСКД:
ГОСТ 2.301-68 – Форматы, ГОСТ 2.302-68 – Масштабы, ГОСТ 2.303-68 – Линии, ГОСТ 2.307-68 – Нанесение размеров.
Слайд 3

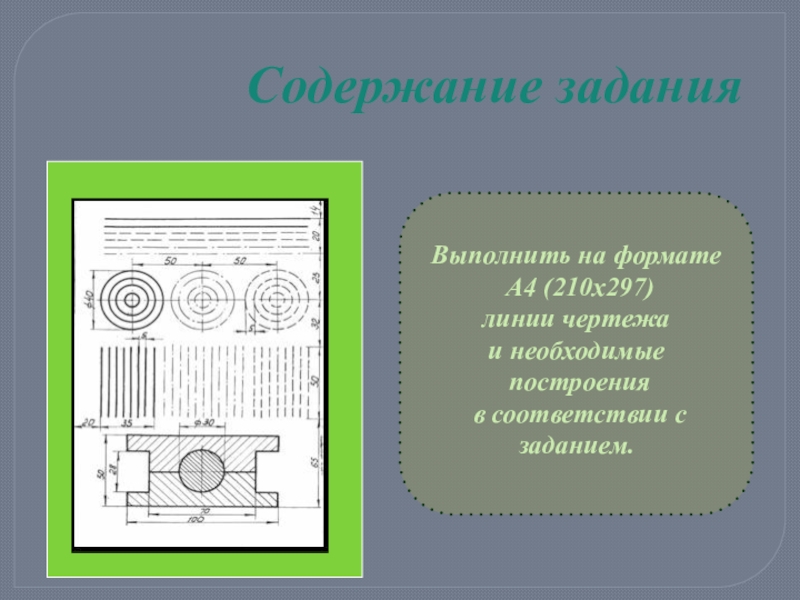

Выполнить на формате
А4 (210х297)
линии чертежа
и необходимые
построения
в соответствии
с заданием.
Содержание задания

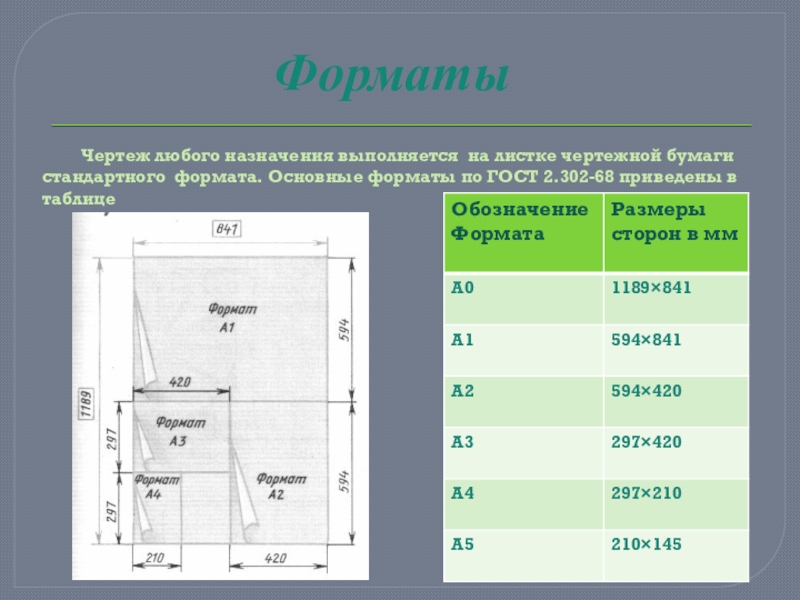

Слайд 4Чертеж любого назначения выполняется на листке чертежной бумаги
стандартного формата. Основные форматы по ГОСТ 2.302-68 приведены в таблице
Форматы
Слайд 51) Формат А4 расположить длинной стороной вертикально,
выполнить рамку на формате,
очертить место для основной надписи (55х185).
Указания к выполнению задания
Слайд 6а) Штриховая и штрихпунктирная линия выступают за контур 5 мм (не
более).
б) Линии должны пересекаться штрихами.
в) Если диаметр < 12 мм, то заменяем штрихпунктирную сплошной тонкой линией.
б) Линии должны пересекаться штрихами.
в) Если диаметр < 12 мм, то заменяем штрихпунктирную сплошной тонкой линией.
2. Размеры не наносить.
3. Осевые линии должны выходить за контур детали на 2-3 мм.

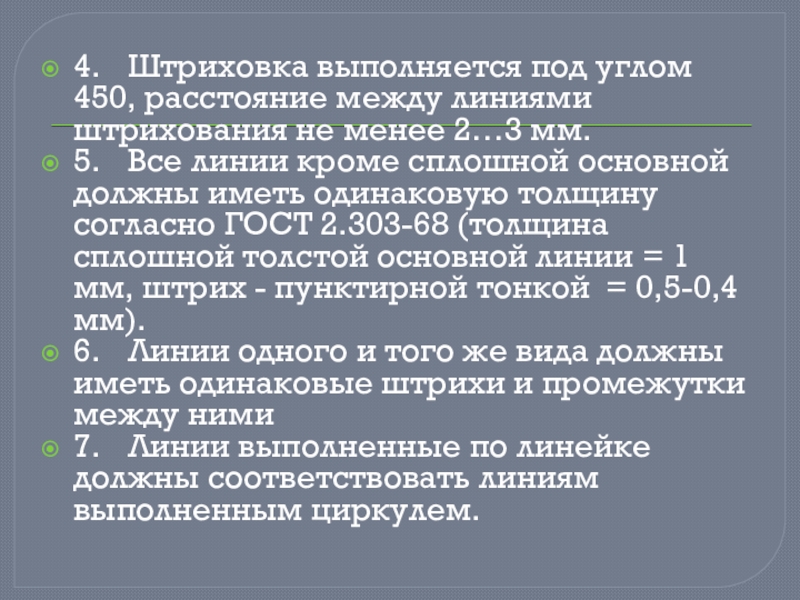

Слайд 74. Штриховка выполняется под углом 450, расстояние между линиями штрихования не менее
2…3 мм.
5. Все линии кроме сплошной основной должны иметь одинаковую толщину согласно ГОСТ 2.303-68 (толщина сплошной толстой основной линии = 1 мм, штрих - пунктирной тонкой = 0,5-0,4 мм).
6. Линии одного и того же вида должны иметь одинаковые штрихи и промежутки между ними
7. Линии выполненные по линейке должны соответствовать линиям выполненным циркулем.
5. Все линии кроме сплошной основной должны иметь одинаковую толщину согласно ГОСТ 2.303-68 (толщина сплошной толстой основной линии = 1 мм, штрих - пунктирной тонкой = 0,5-0,4 мм).
6. Линии одного и того же вида должны иметь одинаковые штрихи и промежутки между ними
7. Линии выполненные по линейке должны соответствовать линиям выполненным циркулем.
Слайд 8
применяется для изображения линий видимого контура и линий перехода видимых
S =
0,5 ÷ 1,4
Сплошная толстая основная
Слайд 118. Заполнить основную надпись чертежным шрифтом типа Б, размеры шрифта h=3,5; 5;
7;
Образец заполнения основной надписи по (форме 1) ГОСТ 2.104 – 68
