На предыдущих уроках вы убедились, что изготовитьдеталь или изделие цилиндрической формы вручную – довольно сложная задача. Гораздо быстрее и проще сделать это на токарном станке по дереву. Токарный станок предназначен для обработки заготовок из

Слайд 1Тема урока: Устройство токарного станка СТД -120М по обработке древесины.

Цель

урока: изучить устройство моделей токарного станка по дереву СТД-120М;
рассмотреть кинематическую схему станка и операции, выполняемые на станке.

Тема урока: Устройство токарного станка СТД -120М по обработке древесины. Цель урока: изучить устройство моделей токарного станка

Слайд 2На предыдущих уроках вы убедились, что изготовить
деталь или изделие цилиндрической формы

вручную –
довольно сложная задача.

Гораздо быстрее и проще сделать это на токарном станке по дереву.
Токарный станок предназначен для обработки заготовок из древесины и других материалов в виде тел вращения.

Этот станок предназначен для обработки заготовок из древесины путем точения.
Главное, движение (вращательное) осуществляется заготовкой,
движение подачи (поступательное) - режущим инструментом.
На предыдущих уроках вы убедились, что изготовитьдеталь или изделие цилиндрической формы вручную – довольно сложная задача. Гораздо

Слайд 3История токарных станков по дереву уходит в далекую древность.
Они использовались

для изготовления посуды, деталей столов,
стульев и других предметов домашнего обихода.


Различают следующие токарные станки:

- винторезные;
- револьверные;
- карусельные;
- многорезцовые;
- центровальноотрезные;
- с ручным приводом ,
- ножным приводом.

История токарных станков по дереву уходит в далекую древность. Они использовались для изготовления посуды, деталей столов, стульев

Слайд 4На coвpeмeнных промышленных предприятиях применяются станки различных конструкций и назначений, в

том числе:
- станки-автоматы;
- станки с программным управление (ПУ).

Подробнее с устройством таких станков некоторые из вас, кто выберет профессию станочника деревообрабатывающей промышленности,
смогут ознакомиться в колледже или техникуме.

На coвpeмeнных промышленных предприятиях применяются станки различных конструкций и назначений, в том числе: - станки-автоматы; - станки

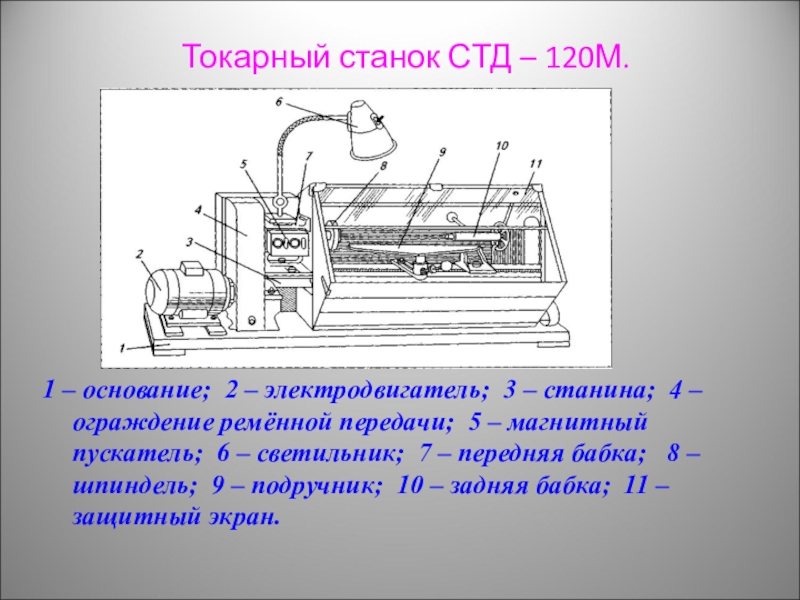

Слайд 5Токарный станок СТД – 120М.
1 – основание; 2 – электродвигатель; 3

– станина; 4 – ограждение ремённой передачи; 5 – магнитный пускатель; 6 – светильник; 7 – передняя бабка; 8 – шпиндель; 9 – подручник; 10 – задняя бабка; 11 – защитный экран.
Токарный станок СТД – 120М.1 – основание; 2 – электродвигатель; 3 – станина; 4 – ограждение ремённой

Слайд 6
Токарный станок по обработке древесины: 1 - ременная передача;

2 - электродвигатель; 3­шпиндель; 4 - передняя бабка; 5 - подручник; 6 - задняя бабка; 7 - кнопочная станция; 8 - станина; б - кинематическая схема

Токарный станок по обработке древесины:  1 - ременная передача; 2 - электродвигатель; 3­шпиндель; 4 -

Слайд 7Передняя бабка станка СТД – 120М:

1 – шкив двухступенчатый;


2 – шпиндель;
3 – подшипник шариковый.
Передняя бабка станка СТД – 120М:  1 – шкив двухступенчатый; 2 – шпиндель;

Слайд 8Задняя бабка станка. Подручник.
Задняя бабка станка:

1 – корпус; 3 – центр;

4 – пиноль; 5 – зажим; 9 – винтовой механизм; 11 – маховик;

Подручник:

1 – подручник; 3 – рукоятка; 5 – стопор; 6 – брусок с приливом.



Задняя бабка станка. Подручник.Задняя бабка станка:1 – корпус; 3 – центр; 4 – пиноль; 5 – зажим;

Слайд 9Особенностью станка является шпиндель, на который могут навинчиваться следующие детали :


- патрон - применяемый для крепления коротких заготовок;
трезубец - применяемый для крепления длинных заготовок
с поджатием центром задней бабки
планшайба - применяемая для обработки заготовок небольшой длины и большого диаметра
Крепление заготовки к планшайбе производится шурупами.
Особенностью станка является шпиндель, на который могут навинчиваться следующие детали : - патрон - применяемый для крепления

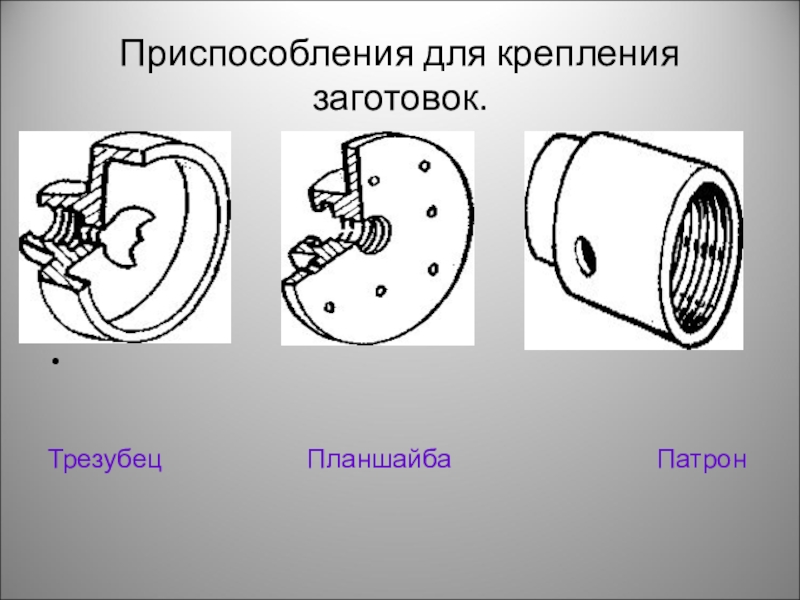

Слайд 10Приспособления для крепления заготовок.




Трезубец

Планшайба Патрон



Приспособления для крепления заготовок.      Трезубец

Слайд 11Правила крепления заготовки:
а - в патроне винтом; б - трезубцем с

поджатием центром задней бабки

Правила крепления заготовки:а - в патроне винтом; б - трезубцем с поджатием центром задней бабки

Слайд 12Крепление (а) и точение (6) заготовки на планшайбе

Крепление (а) и точение (6) заготовки на планшайбе

Слайд 13Вращательное движение заготовки при точении называется главным.
Поступательное движение заготовки при

точении называется вспомогательным.

Вначале заготовку обрабатывают на малой частоте вращения 710-770 об/мин, а уже чистовую обработку выполняют при частоте вращения 1000-1450 об/мин.
Регулировка частоты вращения осуществляется установкой ремней ременной передачи на шкивы разных диаметров.
Вращательное движение заготовки при точении называется главным. Поступательное движение заготовки при точении называется вспомогательным. Вначале заготовку обрабатывают

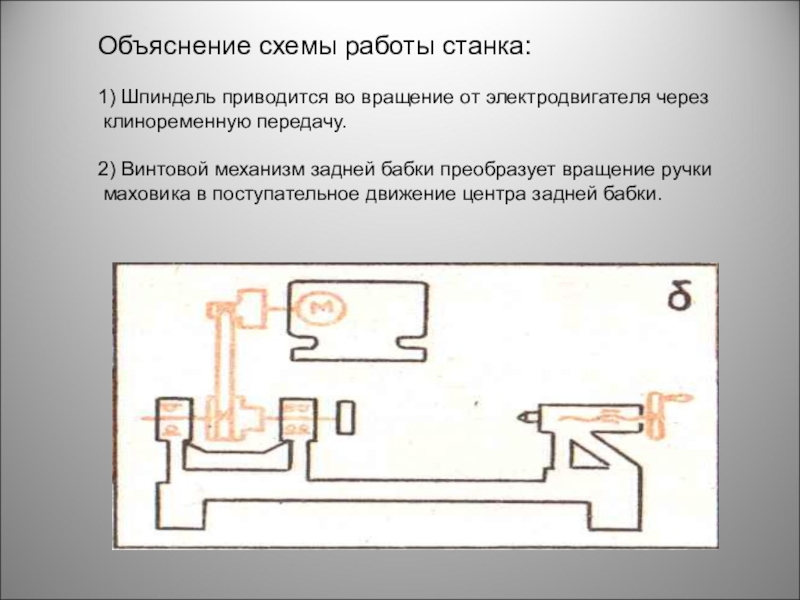

Слайд 14Объяснение схемы работы станка:

1) Шпиндель приводится во вращение от электродвигателя

через
клиноременную передачу.

2) Винтовой механизм задней бабки преобразует вращение ручки
маховика в поступательное движение центра задней бабки.
Объяснение схемы работы станка: 1) Шпиндель приводится во вращение от электродвигателя через клиноременную передачу. 2) Винтовой механизм

Слайд 15
Инструктирование по правилам безопасности

при работе
на токарном станке.

Запомните правила безопасной работы
на токарном станке:

Не включать станок без разрешения учителя.

2) Не включать станок без огражденной ременной передачи.

3) Не опираться на части токарного станка.

4) Не класть инструменты и другие предметы на стеллаж.

5) Обо всех неисправностях в станке и электропроводке немедленно
сообщать учителю.
Инструктирование по правилам безопасности при работе

Слайд 16При точении надёжно закрепляй заготовку, медленно и плавно подавай стамеску.

При точении надёжно закрепляй заготовку, медленно и плавно подавай стамеску.

Слайд 17Контрольные вопросы:

1) Какое устройство называется машиной?

2. Приведите примеры рабочих и

энергетических машин.

З. Каково назначение рабочего органа? двигателя? передаточного механизма?

4. Назовите основные части токарного станка по обработке древесины.

5. Какие приспособления применяются для закрепления заготовки?
Чем определяется их выбор?

6. В чем заключается главное движение и движение подачи
при работе на станке по обработке древесины?
Контрольные вопросы:1) Какое устройство называется машиной? 2. Приведите примеры рабочих и энергетических машин. З. Каково назначение рабочего
