Презентация, доклад на тему Устройство токарного станка по дереву СТД - 120
Содержание
- 1. Устройство токарного станка по дереву СТД - 120
- 2. Ознакомление учащихся с токарным станком по дереву:Дать
- 3. МАШИНОЙ называется механизм или система механизмов, предназначенная
- 4. К ТЕХНОЛОГИЧЕСКИМ МАШИНАМ ОТНОСЯТСЯ: СВЕРЛИЛЬНЫЕ, ТОКАРНЫЕ И ФРЕЗЕРНЫЕ СТАНКИ.ТЕХНОЛОГИЧЕСКИЕ МАШИНЫ

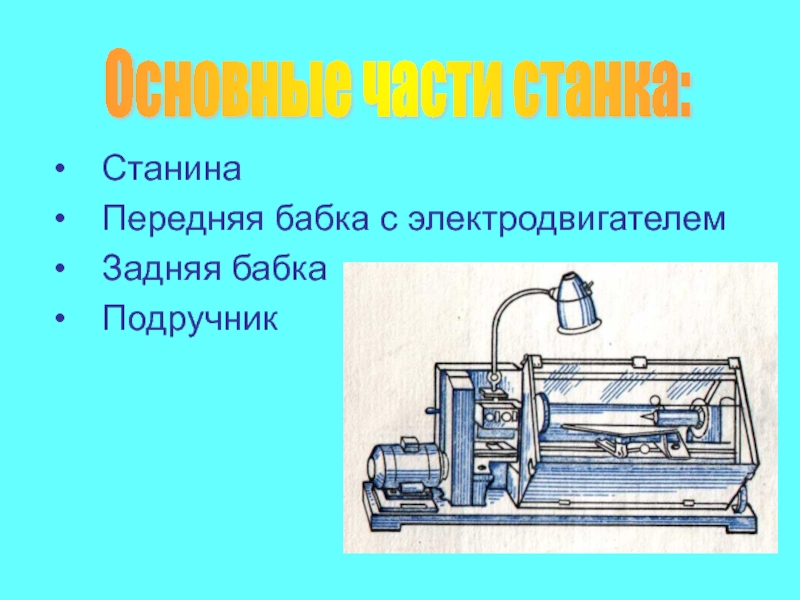

- 5. СтанинаПередняя бабка с электродвигателемЗадняя бабкаПодручникОсновные части станка:

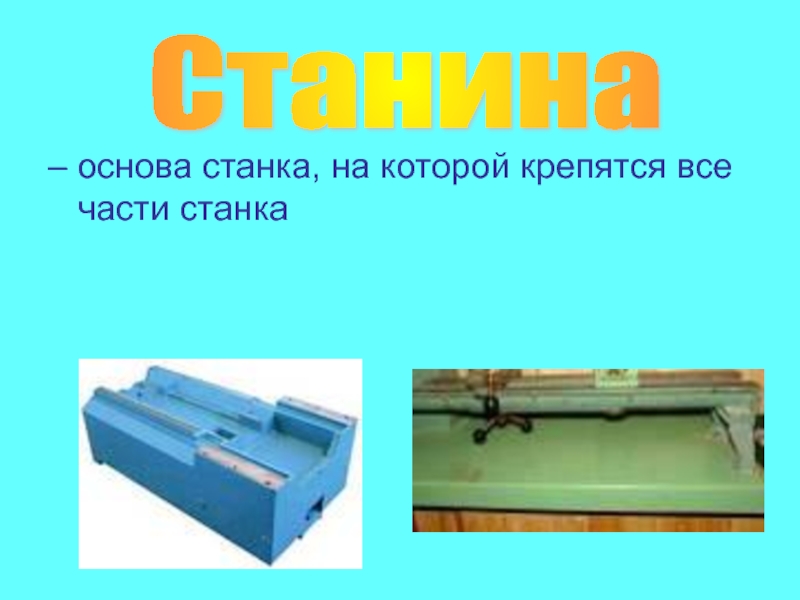

- 6. – основа станка, на которой крепятся все части станкаСтанина
- 7. В передней бабке установлен шпиндель – вал,
- 8. Задняя бабка служит опорой правого конца длинных
- 9. Подручник служит опорой для режущего инструмента. Он

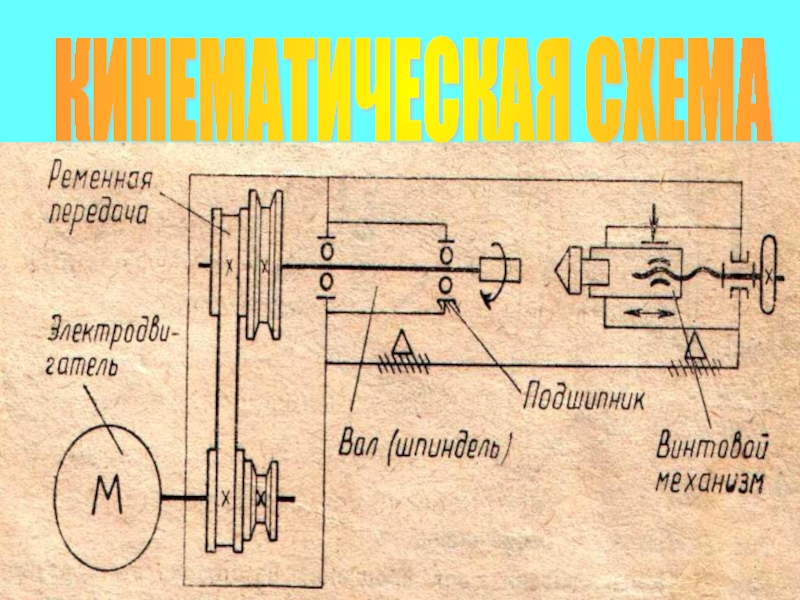

- 10. КИНЕМАТИЧЕСКАЯ СХЕМА
- 11. Точение деталей на станке производят специальными резцами
- 12. работы, выполненые на токарных станках по дереву
Ознакомление учащихся с токарным станком по дереву:Дать понятие о технологической машине Ознакомить с назначением, устройством и принципом работы токарного станка по дереву СТД-120Формировать ответственность за соблюдение правил безопасной работыЦели и задачи:
Слайд 2Ознакомление учащихся с токарным станком по дереву:
Дать понятие о технологической машине
Ознакомить с назначением, устройством и принципом работы токарного станка по дереву СТД-120
Формировать ответственность за соблюдение правил безопасной работы
Цели и задачи:

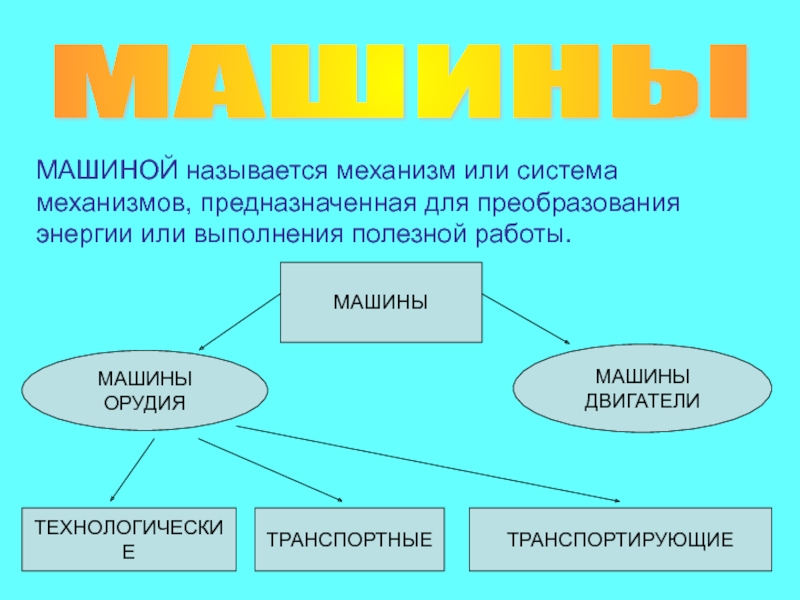

Слайд 3МАШИНОЙ называется механизм или система механизмов, предназначенная для преобразования энергии или
выполнения полезной работы.
МАШИНЫ
МАШИНЫ
МАШИНЫ ОРУДИЯ
МАШИНЫ ДВИГАТЕЛИ
ТЕХНОЛОГИЧЕСКИЕ
ТРАНСПОРТНЫЕ
ТРАНСПОРТИРУЮЩИЕ
Слайд 4К ТЕХНОЛОГИЧЕСКИМ МАШИНАМ ОТНОСЯТСЯ: СВЕРЛИЛЬНЫЕ, ТОКАРНЫЕ И ФРЕЗЕРНЫЕ СТАНКИ.
ТЕХНОЛОГИЧЕСКИЕ МАШИНЫ

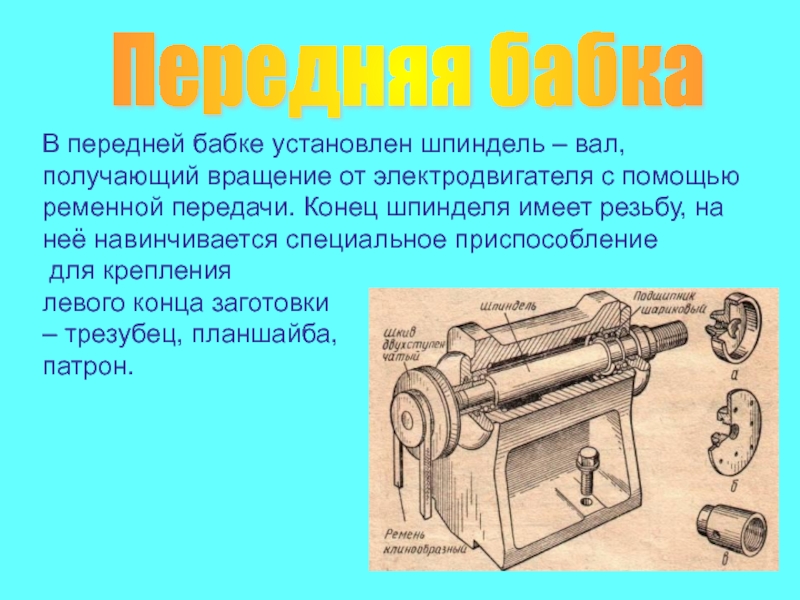

Слайд 7В передней бабке установлен шпиндель – вал, получающий вращение от электродвигателя
с помощью ременной передачи. Конец шпинделя имеет резьбу, на неё навинчивается специальное приспособление
для крепления
левого конца заготовки
– трезубец, планшайба,
патрон.
для крепления
левого конца заготовки
– трезубец, планшайба,
патрон.
Передняя бабка
Слайд 8Задняя бабка служит опорой правого конца длинных заготовок. Она может перемещаться
вдоль направляющих станины и закрепляется неподвижно болтом и гайкой. Окончательно конец заготовки поджимают центром. Его перемещают вращением маховика и закрепляют зажимом.
Задняя бабка

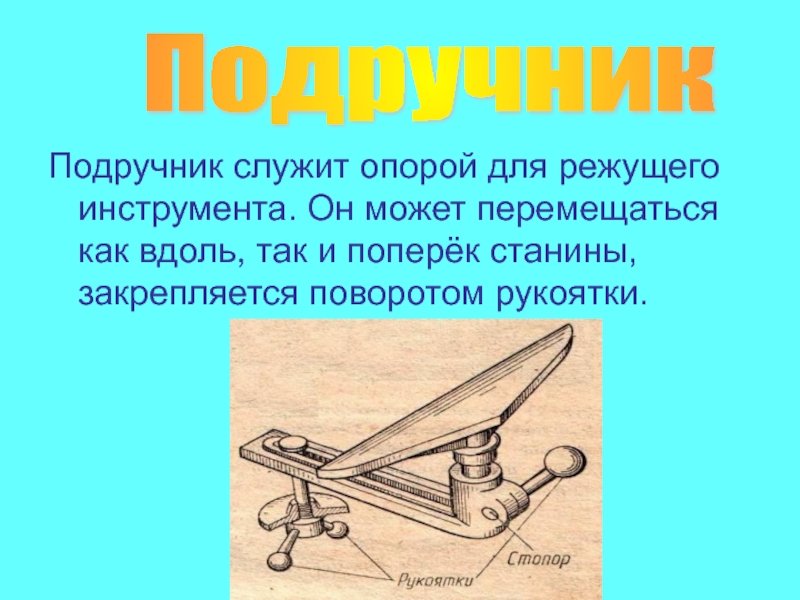

Слайд 9Подручник служит опорой для режущего инструмента. Он может перемещаться как вдоль,
так и поперёк станины, закрепляется поворотом рукоятки.
Подручник

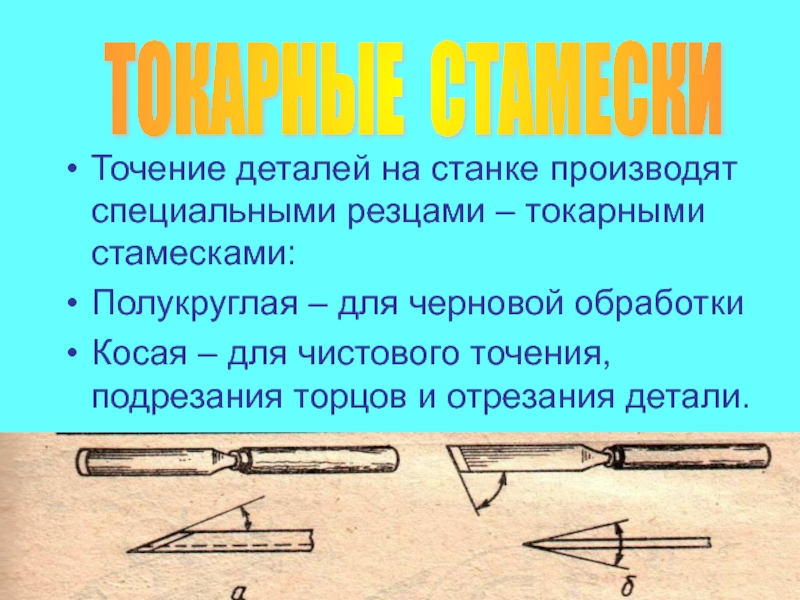

Слайд 11Точение деталей на станке производят специальными резцами – токарными стамесками:
Полукруглая
– для черновой обработки
Косая – для чистового точения, подрезания торцов и отрезания детали.
Косая – для чистового точения, подрезания торцов и отрезания детали.
ТОКАРНЫЕ СТАМЕСКИ
