Слайд 1
ТЕХНОЛОГИЯУСТРОЙСТВО И УПРАВЛЕНИЕ
Текст слайда:

ТЕХНОЛОГИЯ
УСТРОЙСТВО И УПРАВЛЕНИЕ СВЕРЛИЛЬНЫМ СТАНКОМ.




Слайд 2
ТЕМА: УСТРОЙСТВО И УПРАВЛЕНИЕ
Текст слайда:

ТЕМА: УСТРОЙСТВО И УПРАВЛЕНИЕ СВЕРЛИЛЬНЫМ СТАНКОМ.

Цель:
образовательная: Создать условия для изучения устройства сверлильного станка и формирования умений по управлению станком.
развивающая: Способствовать развитию представления о видах технологических машин и способах обработки материалов резаньем.
воспитательная: Прививать навыки аккуратности, ответственности, умение работать в коллективе, стремление к соблюдению безопасных приёмов работы.


Слайд 3
Устройство и управление сверлильным станком.
Текст слайда:

Устройство и управление сверлильным станком.


Слайд 4
Сверлильный станок – технологическая машина, предназначенная для выполнения и обработки отверстий.
Текст слайда:

Сверлильный станок – технологическая машина, предназначенная для выполнения и обработки отверстий.


Слайд 5
УСТРОЙСТВО  СВЕРЛИЛЬНОГО СТАНКАСверлильный станок, как и любая технологическая машина, состоит из следующих составных частей: двигателя, рабочего
Текст слайда:

УСТРОЙСТВО СВЕРЛИЛЬНОГО СТАНКА

Сверлильный станок, как и любая технологическая машина, состоит из следующих составных частей:
двигателя,
рабочего органа,
передаточного механизма,
органов управления


Слайд 6

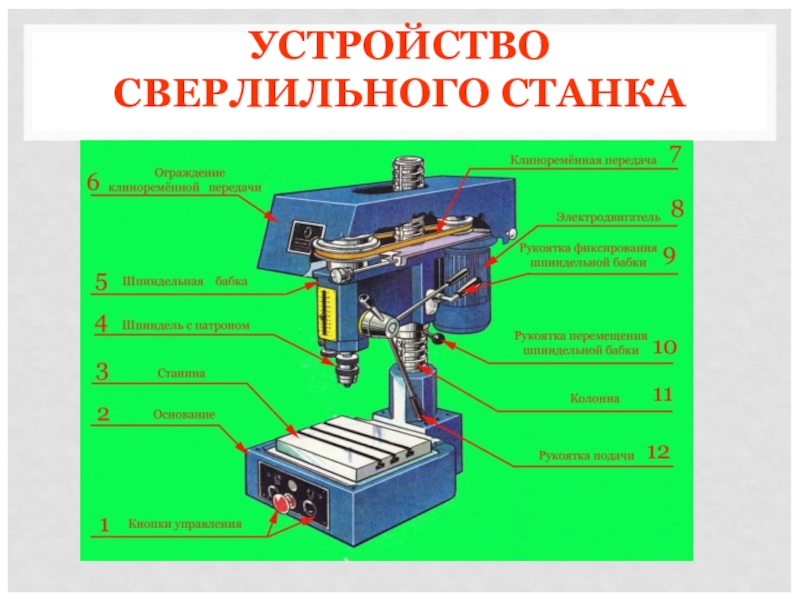

УСТРОЙСТВО  СВЕРЛИЛЬНОГО СТАНКА
Текст слайда:

УСТРОЙСТВО СВЕРЛИЛЬНОГО СТАНКА


Слайд 7
УСТРОЙСТВО  СВЕРЛИЛЬНОГО СТАНКА
Текст слайда:

УСТРОЙСТВО СВЕРЛИЛЬНОГО СТАНКА


Слайд 8

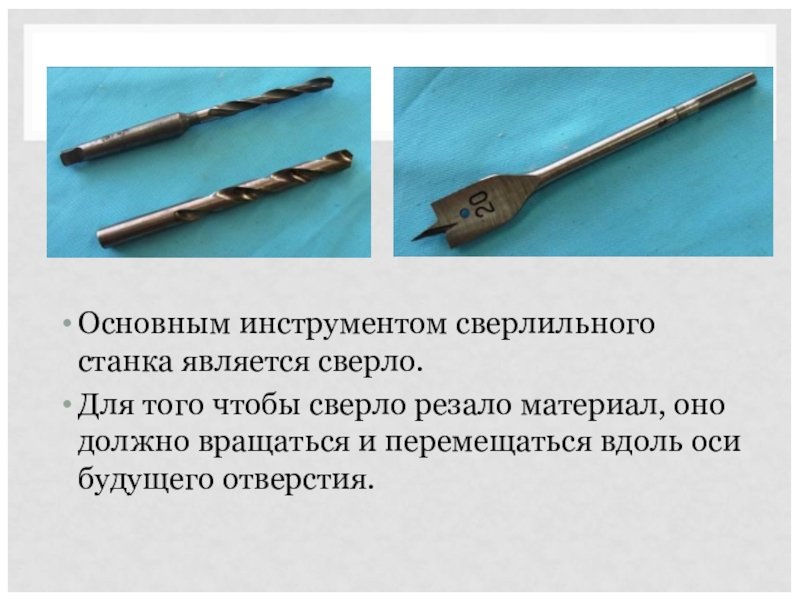

Основным инструментом сверлильного станка является сверло. Для того чтобы сверло резало материал, оно должно вращаться и перемещаться
Текст слайда:

Основным инструментом сверлильного станка является сверло.
Для того чтобы сверло резало материал, оно должно вращаться и перемещаться вдоль оси будущего отверстия.


Слайд 9

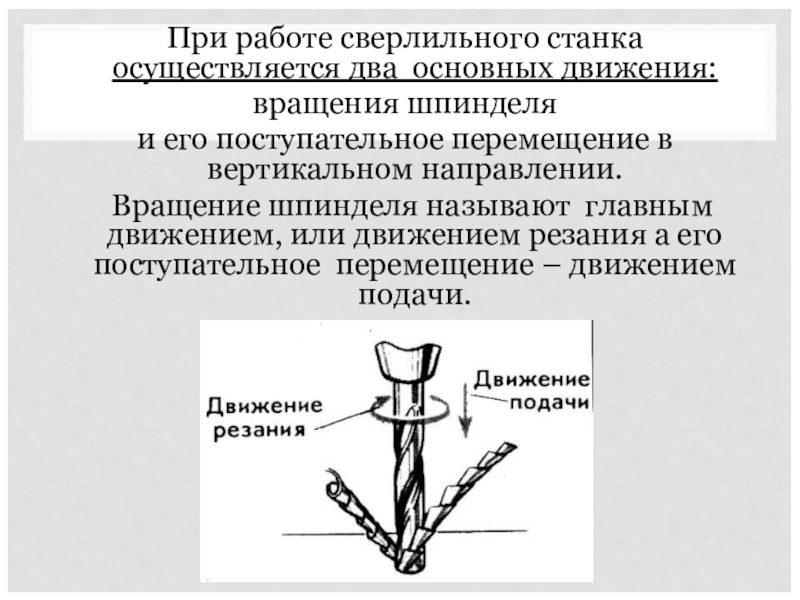

При работе сверлильного станка осуществляется два основных движения: вращения шпинделя и его поступательное перемещение в вертикальном направлении.
Текст слайда:

При работе сверлильного станка осуществляется два основных движения:
вращения шпинделя
и его поступательное перемещение в вертикальном направлении.
Вращение шпинделя называют главным движением, или движением резания а его поступательное перемещение – движением подачи.



Слайд 10

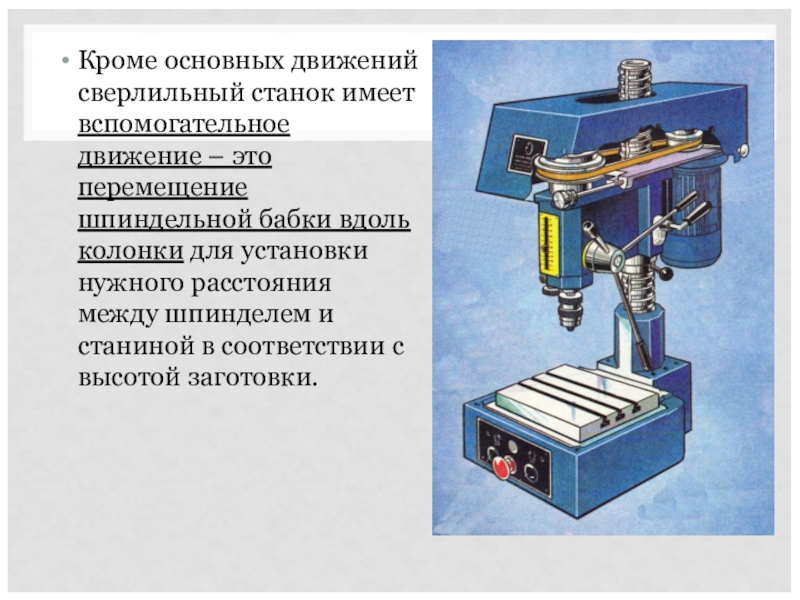

Кроме основных движений сверлильный станок имеет вспомогательное движение – это перемещение шпиндельной бабки вдоль колонки для установки
Текст слайда:

Кроме основных движений сверлильный станок имеет вспомогательное движение – это перемещение шпиндельной бабки вдоль колонки для установки нужного расстояния между шпинделем и станиной в соответствии с высотой заготовки.


Слайд 11
КИНЕМАТИЧЕСКАЯ СХЕМА – УСЛОВНОЕ ИЗОБРАЖЕНИЕ ПОДВИЖНЫХ ЭЛЕМЕНТОВ.Винтовая передачаРеечная передачаРемённая передача
Текст слайда:

КИНЕМАТИЧЕСКАЯ СХЕМА – УСЛОВНОЕ ИЗОБРАЖЕНИЕ ПОДВИЖНЫХ ЭЛЕМЕНТОВ.


Винтовая передача

Реечная передача

Ремённая передача


Слайд 12

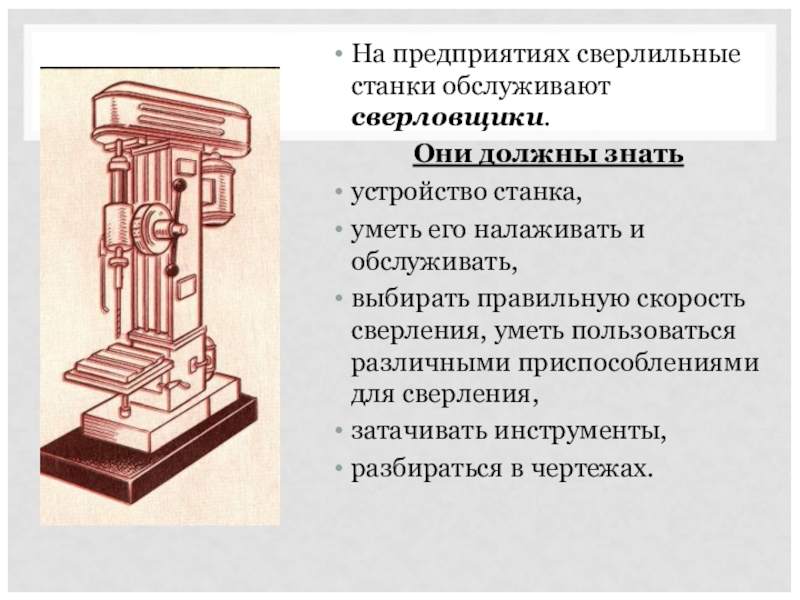

На предприятиях сверлильные станки обслуживают сверловщики. Они должны знать устройство станка, уметь его налаживать и обслуживать, выбирать
Текст слайда:

На предприятиях сверлильные станки обслуживают сверловщики.
Они должны знать
устройство станка,
уметь его налаживать и обслуживать,
выбирать правильную скорость сверления, уметь пользоваться различными приспособлениями для сверления,
затачивать инструменты,
разбираться в чертежах.


Слайд 13
ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ПРИ СВЕРЛЕНИИ.1.  Работать на станке только с разрешения учителя.2. Одежду застегнуть на все
Текст слайда:

ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ПРИ СВЕРЛЕНИИ.

1. Работать на станке только с разрешения учителя.
2. Одежду застегнуть на все пуговицы, надеть защитные очки.
3. Проверить надежность крепления патрона на шпинделе, сверла — в патроне, заготовки — в тисках.
4. Не отходить от станка, не выключив его.
5. После окончания сверления не останавливать патрон рукой, не убирать заготовку до полной остановки сверла.
6. В случае отключения электрического тока немедленно нажать кнопку «Стоп».
7. Очищать станок только после его выключения, пользуясь щеткой-сметкой.


Слайд 14

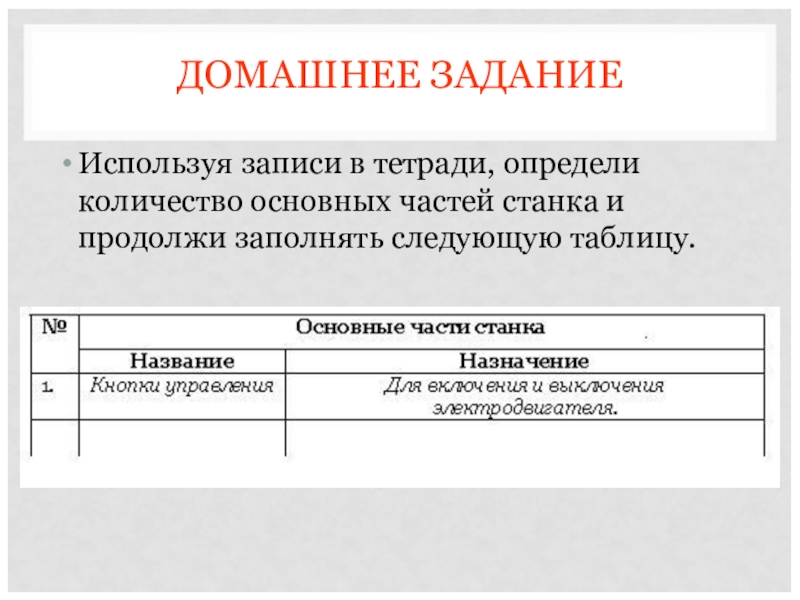

ДОМАШНЕЕ ЗАДАНИЕИспользуя записи в тетради, определи количество основных частей станка и продолжи заполнять следующую таблицу.
Текст слайда:

ДОМАШНЕЕ ЗАДАНИЕ

Используя записи в тетради, определи количество основных частей станка и продолжи заполнять следующую таблицу.
