Презентация, доклад на тему Устройство и работа на Токарном станке СТД 120М
Содержание
- 1. Устройство и работа на Токарном станке СТД 120М
- 2. Токарный станок СТД-120МС – станокТ – токарныйД – деревообрабатывающий120 – максимальный радиус обработкиМ - модернизированный
- 3. Токарный станок для обработки древесины. На протяжении
- 4. Основные элементы токарного станка по обработке древесины.1.
- 5. Станина– массивное чугунное основание, на котором крепятся
- 6. Передняя бабкаПередняя бабка – служит опорой для левого конца заготовки.
- 7. ПЕРЕДНЯЯ БАБКА
- 8. Задняя бабкаСлужит для закрепления центра, которым поддерживается заготовка, если она имеет большую длину.
- 9. Задняя бабка
- 10. подручникСлужит опорой для инструмента
- 11. ЭлектродвигательЯвляется источником движения.На его валу крепится двухступенчатый
- 12. Стамески для токарных работ.а. Желобчатая полукруглаяб. Плоская косаяв. Желобчатая полукругла вогнутая
- 13. Подбор материала На токарном станке можно обрабатывать
- 14. Породы древесины.Хвойные породы – ель, сосна, лиственница,
- 15. Подбор материала Внимание!Для токарных работ нельзя использовать
- 16. Вопросы 1. Какие тела вращения можно выточить
Токарный станок СТД-120МС – станокТ – токарныйД – деревообрабатывающий120 – максимальный радиус обработкиМ - модернизированный
Слайд 2Токарный станок СТД-120М
С – станок
Т – токарный
Д – деревообрабатывающий
120 – максимальный
радиус обработки
М - модернизированный
М - модернизированный
Слайд 3Токарный станок для обработки древесины.
На протяжении почти трех тысячелетий токарный станок
был единственным устройством, обеспечивавшим полную обработку древесины от заготовки до готового изделия.
Точение – это обработка древесины резанием, при которой из заготовки получают тела вращения – цилиндры, конусы, шары.
Точение – это обработка древесины резанием, при которой из заготовки получают тела вращения – цилиндры, конусы, шары.

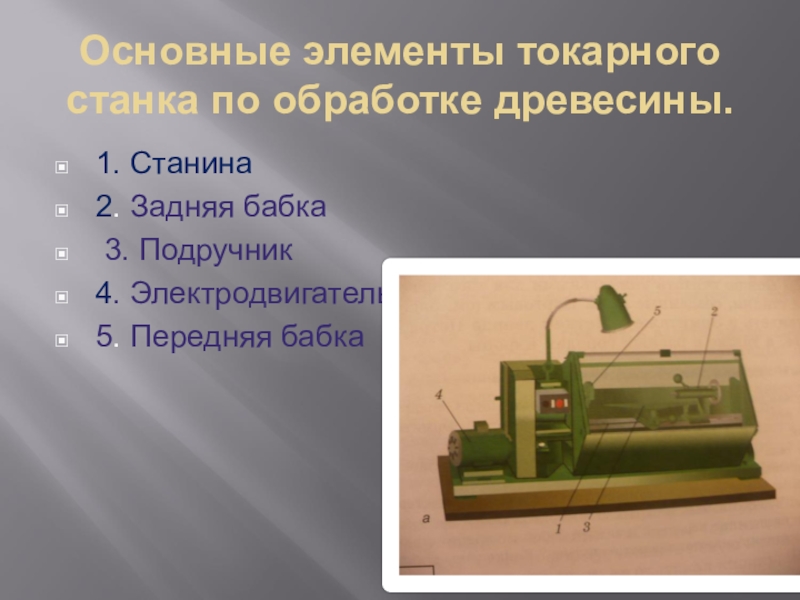

Слайд 4Основные элементы токарного станка по обработке древесины.
1. Станина
2. Задняя бабка
3. Подручник
4. Электродвигатель
5. Передняя бабка
4. Электродвигатель
5. Передняя бабка
Слайд 5Станина
– массивное чугунное основание, на котором крепятся основные части станка. По
направляющим станины перемещается подручник и задняя бабка.
Слайд 8Задняя бабка
Служит для закрепления центра, которым поддерживается заготовка, если она имеет
большую длину.
Слайд 11Электродвигатель
Является источником движения.
На его валу крепится двухступенчатый шкив ременной передачи.
Это позволяет
менять частоту вращения шпинделя в зависимости от обрабатываемого материала.
Пуск и остановку токарного станка производят с помощью кнопочной станции.
Пуск и остановку токарного станка производят с помощью кнопочной станции.
Слайд 12Стамески для токарных работ.
а. Желобчатая полукруглая
б. Плоская косая
в. Желобчатая полукругла вогнутая

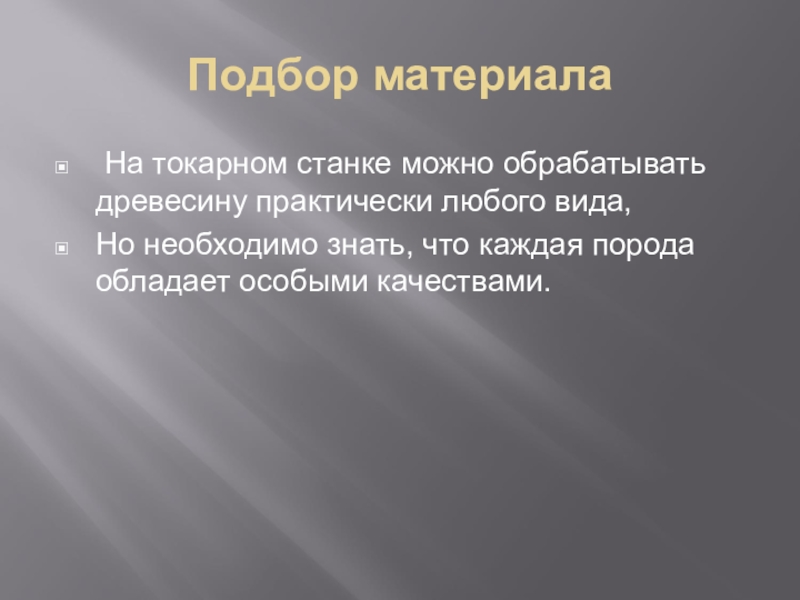

Слайд 13Подбор материала
На токарном станке можно обрабатывать древесину практически любого вида,
Но
необходимо знать, что каждая порода обладает особыми качествами.
Слайд 14Породы древесины.
Хвойные породы – ель, сосна, лиственница, кедр и пихта –
хороши для крупных изделий
Лестничных перил, стоек, ножек для стола
Лиственные породы – липа, береза, осина, тополь, бук, дуб – используются для токарной обработки чаще, чем хвойные
Из березы вытачивают шахматы, шашки, детали мебели.
Из липы – игрушки, декоративные чаши, блюда, сувениры.
Лестничных перил, стоек, ножек для стола
Лиственные породы – липа, береза, осина, тополь, бук, дуб – используются для токарной обработки чаще, чем хвойные
Из березы вытачивают шахматы, шашки, детали мебели.
Из липы – игрушки, декоративные чаши, блюда, сувениры.
Слайд 15Подбор материала
Внимание!
Для токарных работ нельзя использовать древесину с дефектами: трещинами, сучками,
пораженную гнилью, грибком, насекомыми, а также плохо высушенную.
Слайд 16Вопросы
1. Какие тела вращения можно выточить на токарном станке?
2. Что обозначает
цифра 120 в марке станка?
3. Какого назначение передней бабки СТД?
4. Какого назначение задней бабки СТД?
5. Почему станину изготавливают из чугуна, какие узлы крепятся на ней?
6. Из каких пород древесины можно выточить шахматы, скалку, ручку для напильника?
7. Каким требованиям должна отвечать древесина для токарных работ?
3. Какого назначение передней бабки СТД?
4. Какого назначение задней бабки СТД?
5. Почему станину изготавливают из чугуна, какие узлы крепятся на ней?
6. Из каких пород древесины можно выточить шахматы, скалку, ручку для напильника?
7. Каким требованиям должна отвечать древесина для токарных работ?
