Презентация, доклад на тему Творческая работа студента, группы 3110, профессия сварщик

конструкция за последние 50 лет вырос более чем в 50 раз. Наибольший удельный вес в России занимает сварка плавлением.

Масса сварных конструкций составляет 50% от массы конструкций в автомобиле.
Трудоемкость сварных работ равна 20% от трудоемкости изготовления автомобиля.

Сваркой называется процесс получения неразъемного соединения конструкционных материалов путем местного приложения химической, физической или механической энергии.
Сварка металлов происходит за счет межмолекулярных или межатомных связей в металле соединения (сил сцепления).

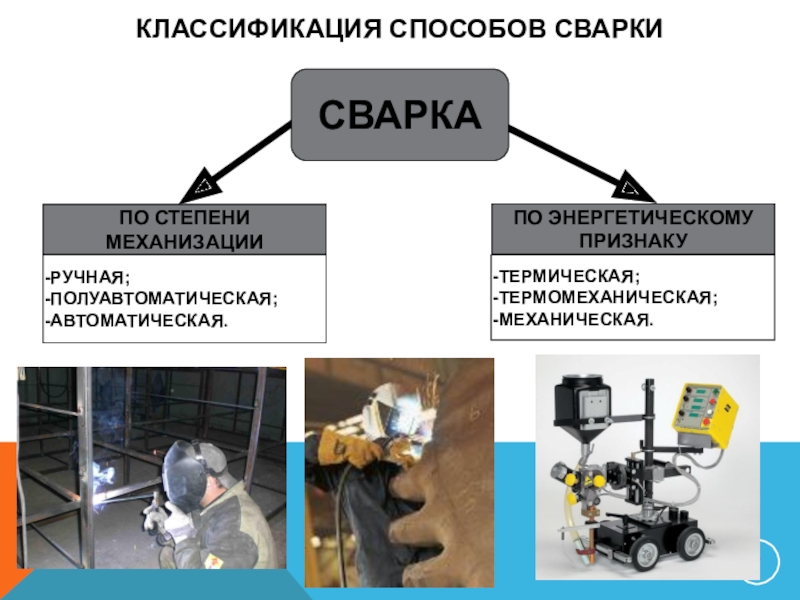

СВАРКА И ОБЩАЯ ХАРАКТЕРИСТИКА СВАРОЧНОГО ПРОИЗВОДСТВА

проволоки и свариваемого металла используется тепловая энергия сварочной дуги.

Сварочной дугой называется мощный устойчивый электрический разряд в ионизированной, токопроводящей газовой среде между электродом и свариваемым металлом.

1 – КАТОДНОЕ ПЯТНО t=2000-2500˚c.
2 – КАТОДНАЯ ЗОНА. ОБЪЕМНЫЙ ЗАРЯД ПОЛОЖИТЕЛЬНО ЗАРЯЖЕННЫХ ЧАСТИЦ.
3 – ИОНИЗИРОВАННАЯ ГАЗОВАЯ СРЕДА.
4 – СТОЛБ ДУГИ t=7000-7500˚C.
5 – АНОДНАЯ ЗОНА. ОБЪЕМНЫЙ ЗАРЯД ОТРИЦАТЕЛЬНО ЗАРЯЖЕННЫХ ЧАСТИЦ.
6 – АНОДНОЕ НАГРЕТОЕ ПЯТНО t=2500-3000˚C.

сварочной дуги зависят от степени ионизации газов в дуговом промежутке.
Повысить степень ионизации можно путем:
увеличения интенсивности эмиссии электронов из материала электрода;
повышения содержания элементов с низким потенциалом ионизации (K, Na, Ca);
повышения температуры газов и паров металла.

Различают следующие виды эмиссии:
- термоэлектронная эмиссия;
- автоэлектронная эмиссия.

Напряжение электрической сварочной дуги (B) складывается из падения напряжения в трех ее составных зонах:

где - падение напряжения в катодной области, В;

- падение напряжения в столбе дуги, В;

- падение напряжения в анодной области, В.

током (при lд=const) называется статической вольт–амперной характеристикой дуги.
С увеличением силы сварочного тока изменяется площадь активных пятен и плотность тока.

Участок 1. Увеличивается площадь катодного пятна, уменьшается плотность тока, падает напряжение в столбе дуги.

Участок 2. Падение напряжения столба дуги постоянно, площадь активных пятен и плотность тока изменяется незначительно.

Участок 3. Размер катодного пятна равен диаметру электрода, возрастает плотность тока.

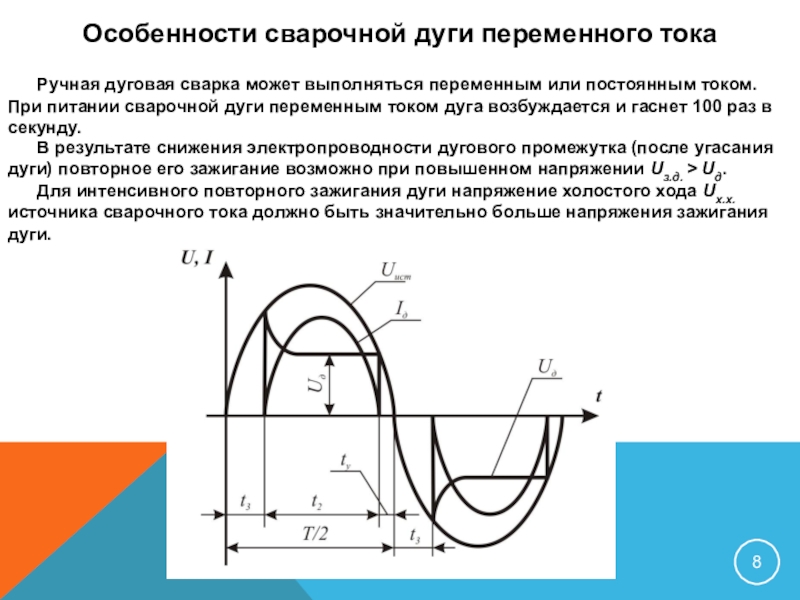

выполняться переменным или постоянным током. При питании сварочной дуги переменным током дуга возбуждается и гаснет 100 раз в секунду.

В результате снижения электропроводности дугового промежутка (после угасания дуги) повторное его зажигание возможно при повышенном напряжении Uз.д. > Uд.
Для интенсивного повторного зажигания дуги напряжение холостого хода Uх.х. источника сварочного тока должно быть значительно больше напряжения зажигания дуги.

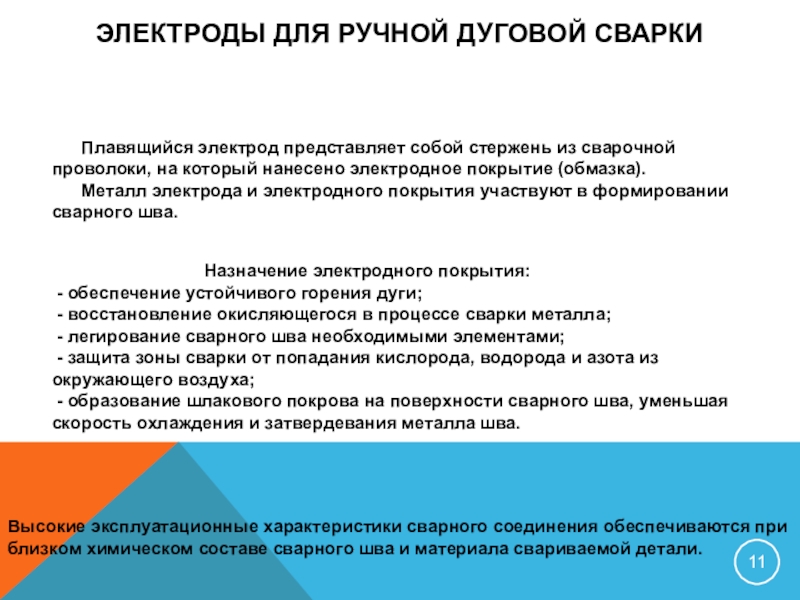

электрод представляет собой стержень из сварочной проволоки, на который нанесено электродное покрытие (обмазка).
Металл электрода и электродного покрытия участвуют в формировании сварного шва.

Назначение электродного покрытия:
- обеспечение устойчивого горения дуги;
- восстановление окисляющегося в процессе сварки металла;
- легирование сварного шва необходимыми элементами;
- защита зоны сварки от попадания кислорода, водорода и азота из окружающего воздуха;
- образование шлакового покрова на поверхности сварного шва, уменьшая скорость охлаждения и затвердевания металла шва.

Высокие эксплуатационные характеристики сварного соединения обеспечиваются при близком химическом составе сварного шва и материала свариваемой детали.
