Презентация, доклад на тему Технология выполнения специальных штукатурок

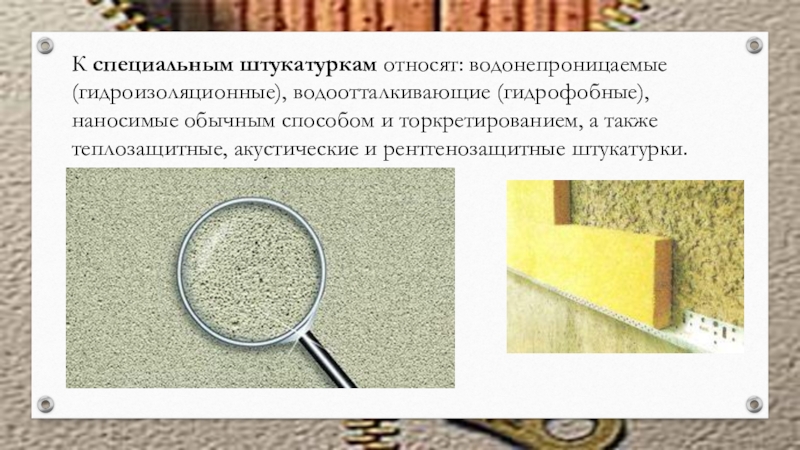

и торкретированием, а также теплозащитные, акустические и рентгенозащитные штукатурки.

подземных камер и хранилищ, туннелей. Наиболее производителен при этом метод торкретирования.

Водоотталкивающие (гидрофобные)

наносимой под давлением сжатого воздуха через сопло на обрабатываемую поверхность

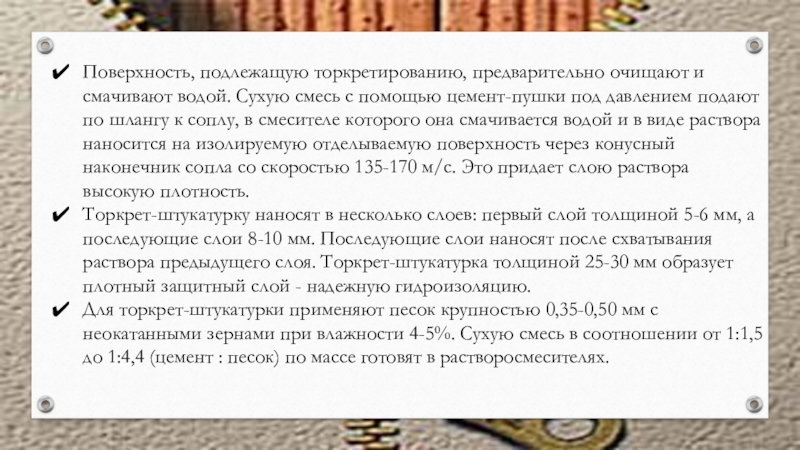

помощью цемент-пушки под давлением подают по шлангу к соплу, в смесителе которого она смачивается водой и в виде раствора наносится на изолируемую отделываемую поверхность через конусный наконечник сопла со скоростью 135-170 м/с. Это придает слою раствора высокую плотность.
Торкрет-штукатурку наносят в несколько слоев: первый слой толщиной 5-6 мм, а последующие слои 8-10 мм. Последующие слои наносят после схватывания раствора предыдущего слоя. Торкрет-штукатурка толщиной 25-30 мм образует плотный защитный слой - надежную гидроизоляцию.
Для торкрет-штукатурки применяют песок крупностью 0,35-0,50 мм с неокатанными зернами при влажности 4-5%. Сухую смесь в соотношении от 1:1,5 до 1:4,4 (цемент : песок) по массе готовят в растворосмесителях.

насекать ее механическим инструментом или придавать шероховатость цемент-пушкой либо пескоструйным агрегатом.
Готовую торкрет-штукатурку необходимо предохранять от замораживания, быстрого высыхания, сотрясения, химических воздействий среды и механических повреждений в течение 6 ч при использовании водонепроницаемого безусадочного цемента (ВБЦ) и в течение 7 дней при использовании портландцемента.
Торкрет-штукатурку на цементе ВБЦ начинают увлажнять через 1 ч после нанесения, а на портландцементе - через 12-16 ч. В дальнейшем обработанную поверхность увлажняют через каждые 3 ч распыленной струей воды.
В торкрет-штукатурке не допускаются усадочные трещины, местные вздутия и отслаивания. При простукивании деревянным молотком торкрет-штукатурка не должна издавать глухие или дребезжащие звуки - "бучить".

выполняется с добавлением различных наполнителей, к примеру пеностекла, гранулированного пенополистирола , вспученного перлита (минерала вулканического происхождения) или вермикулита (гидрослюды).

Устройство теплоизоляционных и огнезащитных штукатурок.

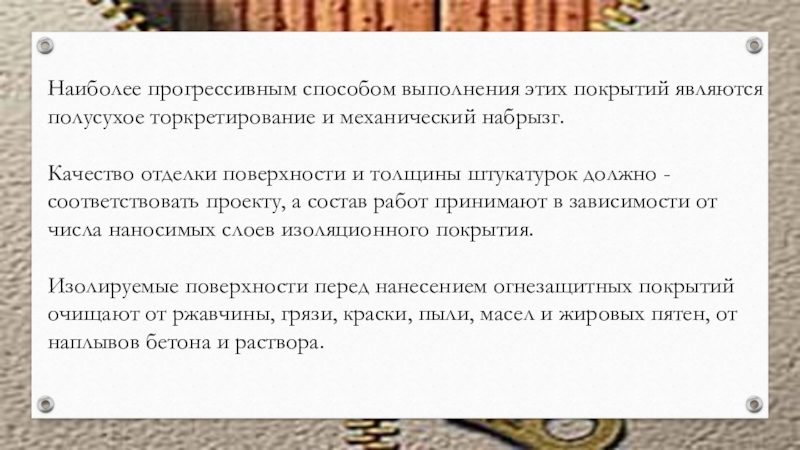

набрызг.

Качество отделки поверхности и толщины штукатурок должно -соответствовать проекту, а состав работ принимают в зависимости от числа наносимых слоев изоляционного покрытия.

Изолируемые поверхности перед нанесением огнезащитных покрытий очищают от ржавчины, грязи, краски, пыли, масел и жировых пятен, от наплывов бетона и раствора.

грязи, жировых и битумных пятен, а также выступивших на поверхности солей.

Поверхности, подлежащие оштукатуриванию методом набрызга, предварительно смачивают водой для увеличения сцепления штукатурки с основанием.

Армирующая сетка должна находиться на расстоянии 51...15 мм от защищаемой поверхности в зависимости от толщины огнезащитного покрытия.

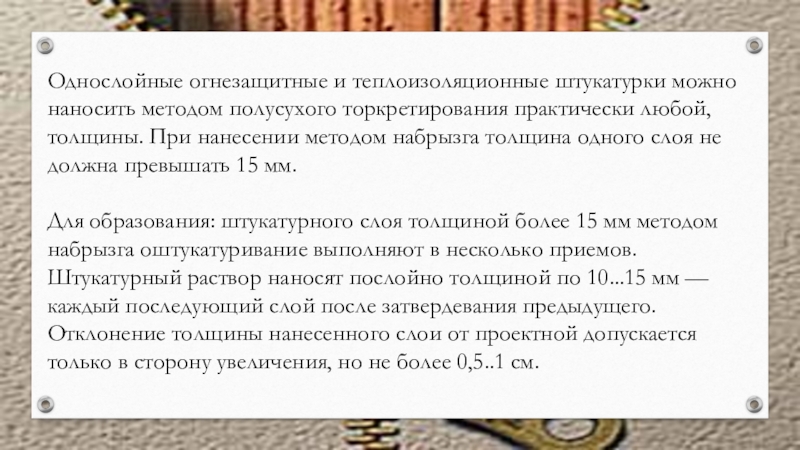

любой, толщины. При нанесении методом набрызга толщина одного слоя не должна превышать 15 мм.

Для образования: штукатурного слоя толщиной более 15 мм методом набрызга оштукатуривание выполняют в несколько приемов. Штукатурный раствор наносят послойно толщиной по 10...15 мм — каждый последующий слой после затвердевания предыдущего. Отклонение толщины нанесенного слои от проектной допускается только в сторону увеличения, но не более 0,5..1 см.

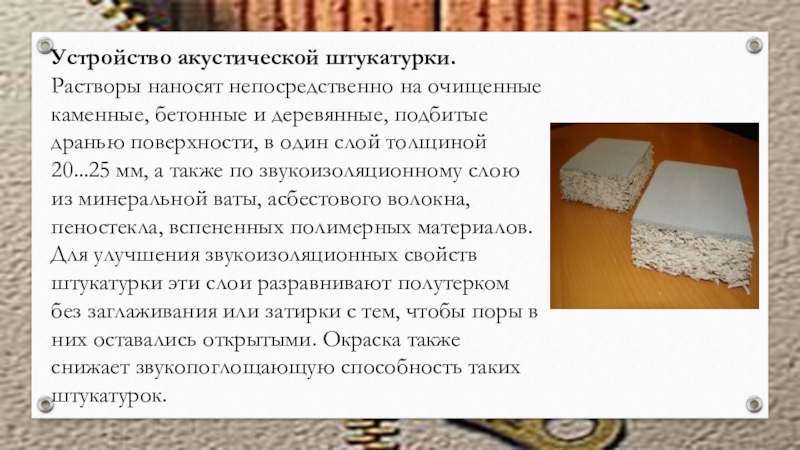

деревянные, подбитые дранью поверхности, в один слой толщиной 20...25 мм, а также по звукоизоляционному слою из минеральной ваты, асбестового волокна, пеностекла, вспененных полимерных материалов. Для улучшения звукоизоляционных свойств штукатурки эти слои разравнивают полутерком без заглаживания или затирки с тем, чтобы поры в них оставались открытыми. Окраска также снижает звукопоглощающую способность таких штукатурок.

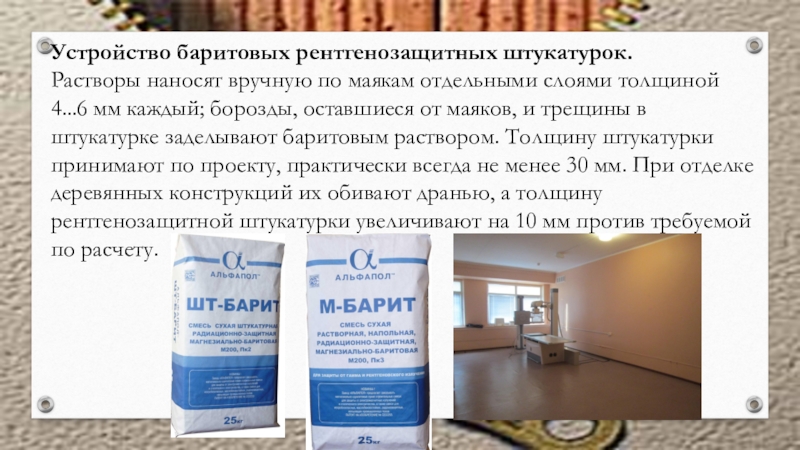

толщиной 4...6 мм каждый; борозды, оставшиеся от маяков, и трещины в штукатурке заделывают баритовым раствором. Толщину штукатурки принимают по проекту, практически всегда не менее 30 мм. При отделке деревянных конструкций их обивают дранью, а толщину рентгенозащитной штукатурки увеличивают на 10 мм против требуемой по расчету.

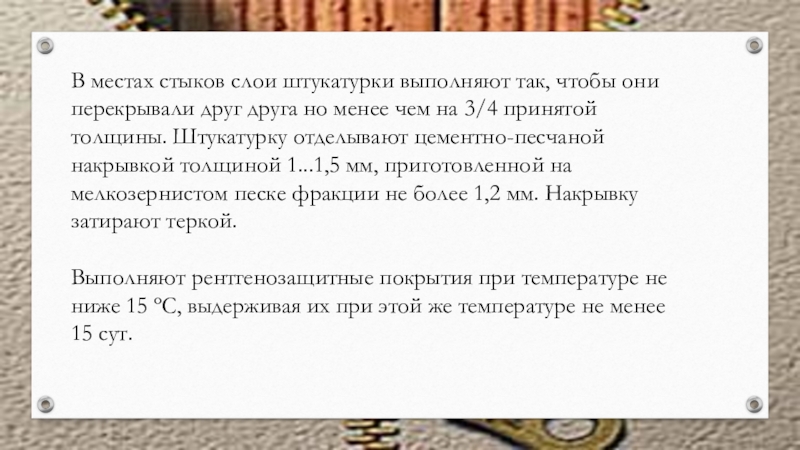

друга но менее чем на 3/4 принятой толщины. Штукатурку отделывают цементно-песчаной накрывкой толщиной 1...1,5 мм, приготовленной на мелкозернистом песке фракции не более 1,2 мм. Накрывку затирают теркой.

Выполняют рентгенозащитные покрытия при температуре не ниже 15 ºС, выдерживая их при этой же температуре не менее 15 сут.
