Презентация, доклад на тему Технология сварочных работ

Содержание

Классификация сталей Термическая обработка сталейСТАЛЬ — это сплав железа с углеродом и другими химическими элементами. По химическому составу стали подразделяются на углеродистые и легированные. По применению — на конструкционные и инструментальные

Слайд 1Технология создания изделий из металлов
Элементы машиноведения
Подготовил Акхузин Андрей Ахметович, преподаватель ФКП ОУ№228.

,г.Курган, Курганская область
Технология создания изделий из металловЭлементы машиноведенияПодготовил Акхузин Андрей Ахметович, преподаватель ФКП ОУ№228. ,г.Курган, Курганская область

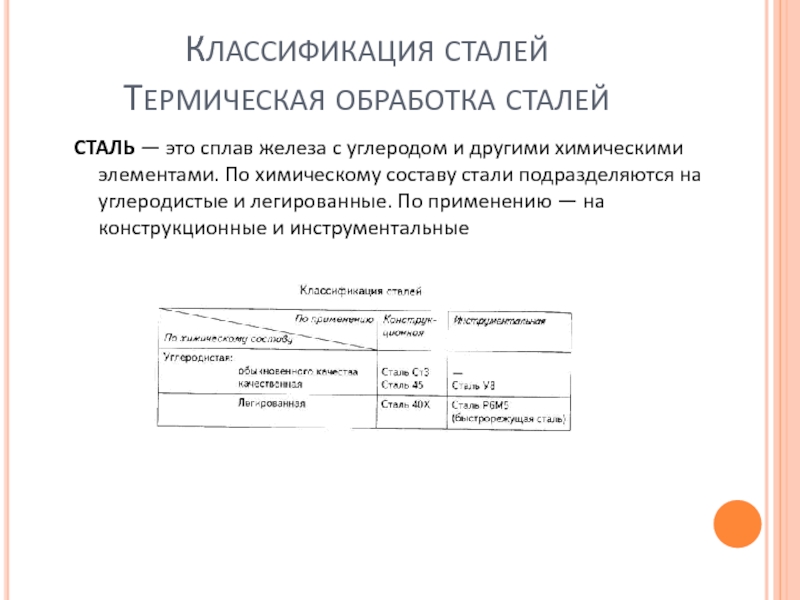

Слайд 2Классификация сталей Термическая обработка сталей
СТАЛЬ — это сплав железа с углеродом и

другими химическими элементами. По химическому составу стали подразделяются на углеродистые и легированные. По применению — на конструкционные и инструментальные
Классификация сталей Термическая обработка сталейСТАЛЬ — это сплав железа с углеродом и другими химическими элементами. По химическому

Слайд 3Классификация сталей Термическая обработка сталей
В углеродистой стали содержится 0,4...2 % углерода. Углерод

повышает твердость стали, но увеличивает ее хрупкость и снижает пластичность.
Конструкционная углеродистая сталь бывает обыкновенного качества и качественная
Для придания стали определенных свойств в нее во время выплавки добавляют различные химические элементы (хром, никель, вольфрам и др.)- Одни элементы повышают прочность и твердость, другие — упругость, третьи — коррозионную стойкость стали и т. д. Стали, в которых есть эти элементы, называются легированными.
Классификация сталей Термическая обработка сталейВ углеродистой стали содержится 0,4...2 % углерода. Углерод повышает твердость стали, но увеличивает

Слайд 4Чертежи деталей, изготовленных на токарном и фрезерном станках
При изготовлении деталей

на токарном и фрезерном станках используют ту же графическую документацию, что и при изготовлении деталей из сортового проката: чертежи, эскизы, технические рисунки

Чертежи деталей, изготовленных на токарном и фрезерном станках 	При изготовлении деталей на токарном и фрезерном станках используют

Слайд 5Чертежи деталей, изготовленных на токарном и фрезерном станках
Однако детали часто

имеют внутренние поверхности (пазы, отверстия), форму которых невозможно определить по виду, изображенному на чертеже. Чтобы показать внутренние поверхности, используют секущие плоскости, с помощью которых мысленно разрезают деталь и получают изображения, называемые сечениями и разрезами
Чертежи деталей, изготовленных на токарном и фрезерном станках 	Однако детали часто имеют внутренние поверхности (пазы, отверстия), форму

Слайд 6Назначение и устройство токарно-винторезного станка ТВ-6
В школьных мастерских применяются токарно-винторезные станки,

которые предназначены для обработки тел вращения (валов, колец, дисков и др.), нарезание резьбы и сверление осевых отверстий.
В токарно-винторезном станке, как в любой технологической машине (сверлильном станке, токарном станке по дереву и других), есть электродвигатель, передаточный механизм, рабочий орган и система упавления.
Назначение и устройство  токарно-винторезного станка ТВ-6	В школьных мастерских применяются токарно-винторезные станки, которые предназначены для обработки тел

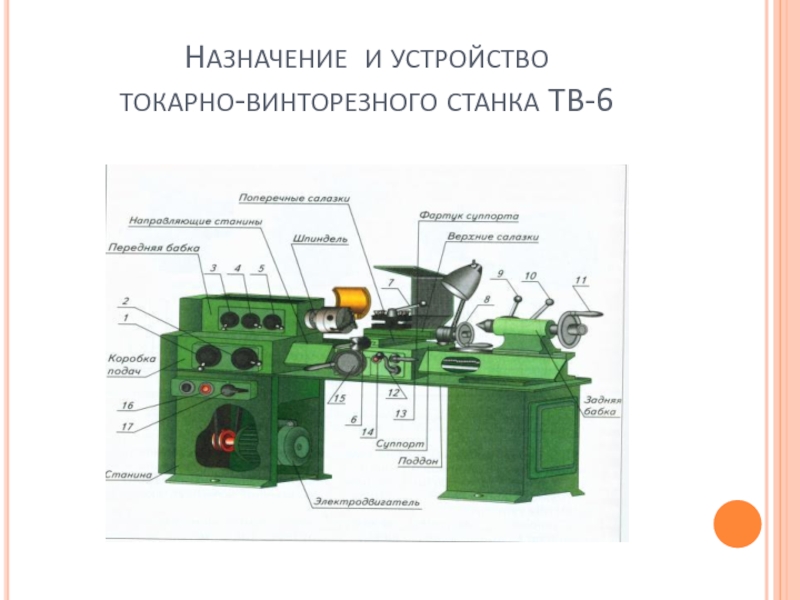

Слайд 7Назначение и устройство токарно-винторезного станка ТВ-6

Назначение и устройство  токарно-винторезного станка ТВ-6

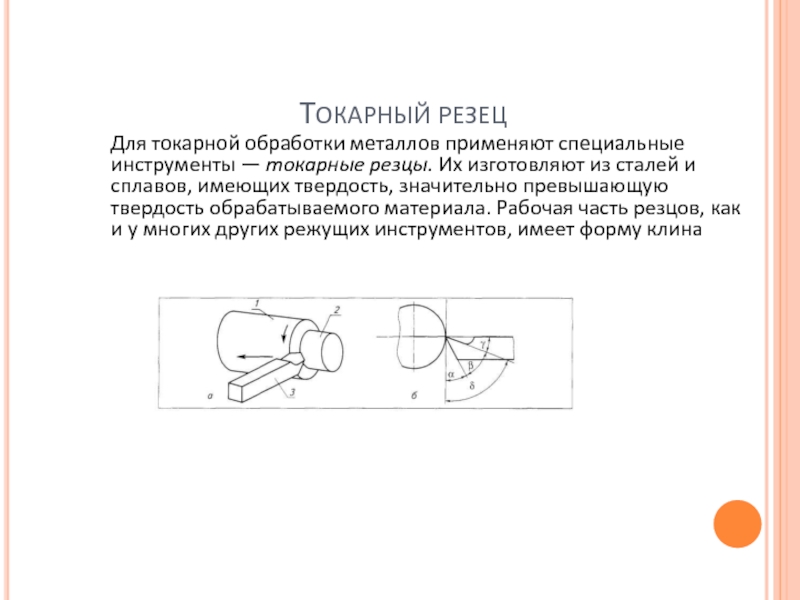

Слайд 8 Токарный резец
Для токарной обработки металлов применяют специальные инструменты —

токарные резцы. Их изготовляют из сталей и сплавов, имеющих твердость, значительно превышающую твердость обрабатываемого материала. Рабочая часть резцов, как и у многих других режущих инструментов, имеет форму клина
Токарный резец 	Для токарной обработки металлов применяют специальные инструменты — токарные резцы. Их изготовляют из сталей

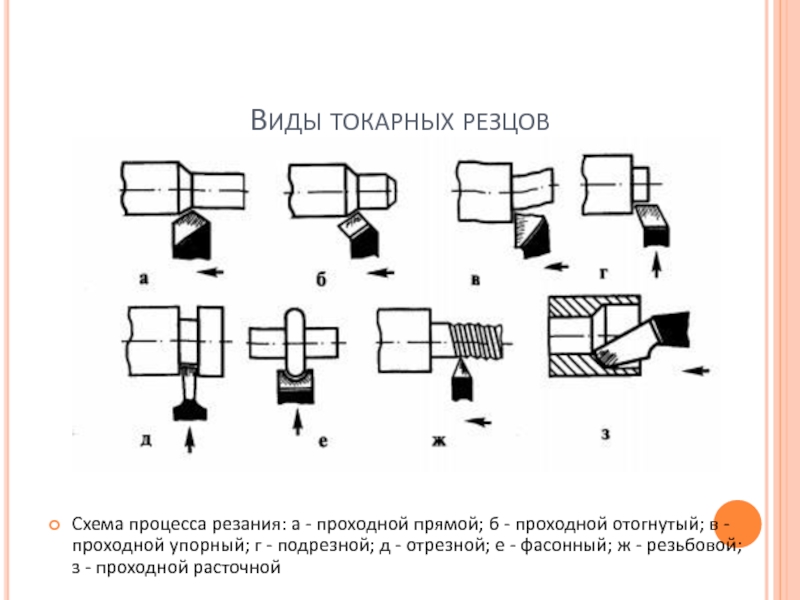

Слайд 9Виды токарных резцов













Схема процесса резания: а - проходной прямой; б -

проходной отогнутый; в - проходной упорный; г - подрезной; д - отрезной; е - фасонный; ж - резьбовой; з - проходной расточной
Виды токарных резцовСхема процесса резания: а - проходной прямой; б - проходной отогнутый; в - проходной упорный;

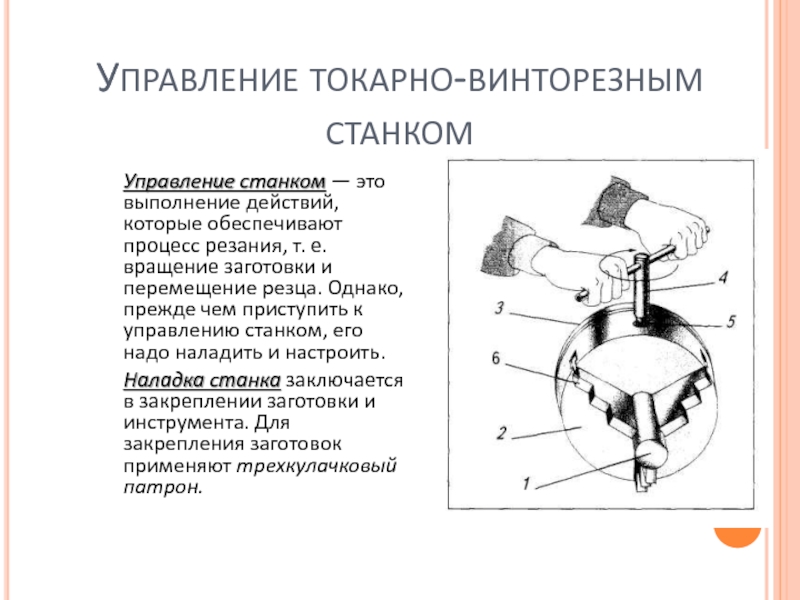

Слайд 10Управление токарно-винторезным станком
Управление станком — это выполнение действий, которые обеспечивают

процесс резания, т. е. вращение заготовки и перемещение резца. Однако, прежде чем приступить к управлению станком, его надо наладить и настроить.
Наладка станка заключается в закреплении заготовки и инструмента. Для закрепления заготовок применяют трехкулачковый патрон.
Управление токарно-винторезным станком 	Управление станком — это выполнение действий, которые обеспечивают процесс резания, т. е. вращение заготовки

Слайд 11Управление токарно-винторезным станком
Настройка станка — это установление необходимой частоты вращения

шпинделя и скорости перемещения суппорта (подачи).
Для каждого конкретного способа обработки устанавливают наиболее выгодные параметры режима резания: скорость резания, глубину резания и подачу.
Управление токарно-винторезным станком 	Настройка станка — это установление необходимой частоты вращения шпинделя и скорости перемещения суппорта (подачи).

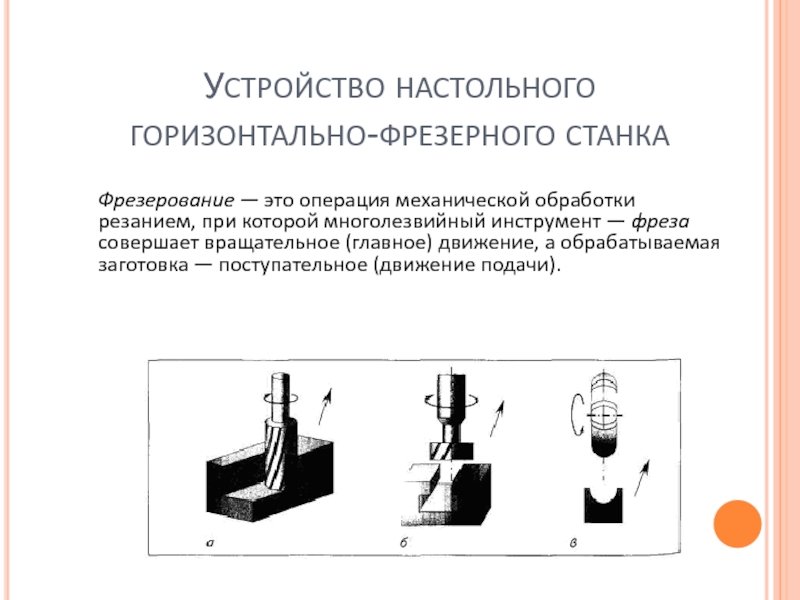

Слайд 12Устройство настольного горизонтально-фрезерного станка
Фрезерование — это операция механической обработки резанием, при

которой многолезвийный инструмент — фреза совершает вращательное (главное) движение, а обрабатываемая заготовка — поступательное (движение подачи).
Устройство настольного горизонтально-фрезерного станка 	Фрезерование — это операция механической обработки резанием, при которой многолезвийный инструмент — фреза

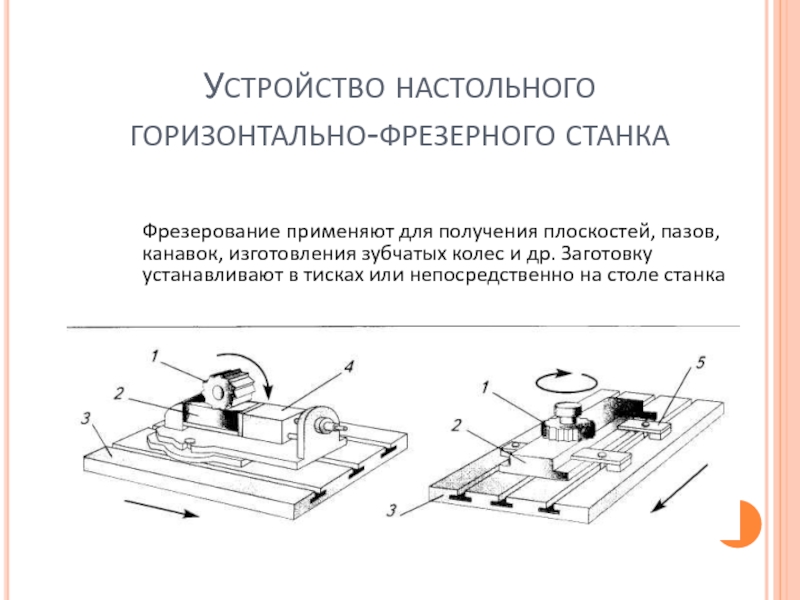

Слайд 13Устройство настольного горизонтально-фрезерного станка
Фрезерование применяют для получения плоскостей, пазов, канавок, изготовления

зубчатых колес и др. Заготовку устанавливают в тисках или непосредственно на столе станка
Устройство настольного горизонтально-фрезерного станка 	Фрезерование применяют для получения плоскостей, пазов, канавок, изготовления зубчатых колес и др. Заготовку

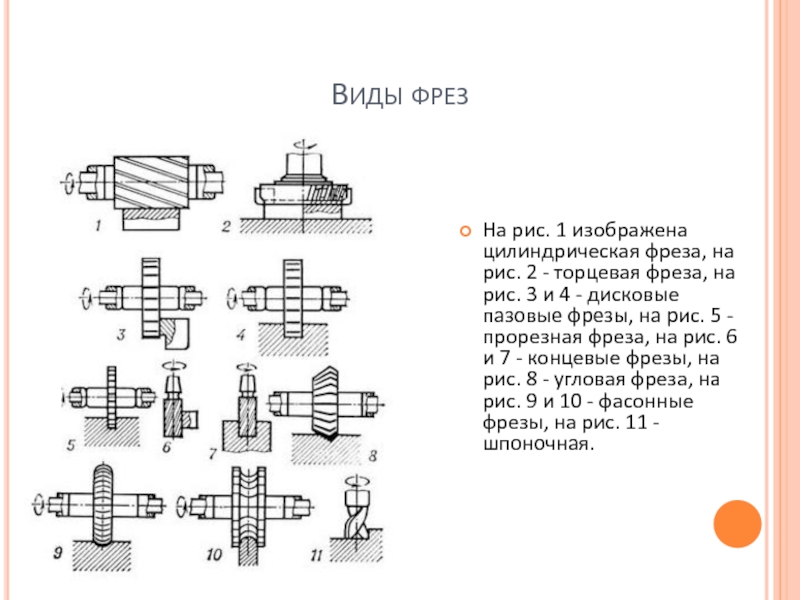

Слайд 14Виды фрез


На рис. 1 изображена цилиндрическая фреза, на рис. 2 -

торцевая фреза, на рис. 3 и 4 - дисковые пазовые фрезы, на рис. 5 - прорезная фреза, на рис. 6 и 7 - концевые фрезы, на рис. 8 - угловая фреза, на рис. 9 и 10 - фасонные фрезы, на рис. 11 - шпоночная.
Виды фрезНа рис. 1 изображена цилиндрическая фреза, на рис. 2 - торцевая фреза, на рис. 3 и

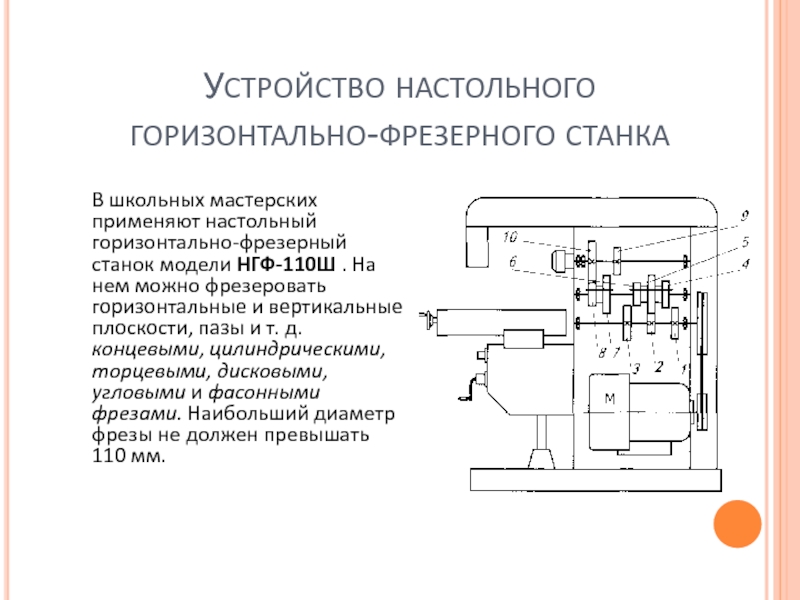

Слайд 15Устройство настольного горизонтально-фрезерного станка
В школьных мастерских применяют настольный горизонтально-фрезерный станок модели

НГФ-110Ш . На нем можно фрезеровать горизонтальные и вертикальные плоскости, пазы и т. д. концевыми, цилиндрическими, торцевыми, дисковыми, угловыми и фасонными фрезами. Наибольший диаметр фрезы не должен превышать 110 мм.
Устройство настольного горизонтально-фрезерного станка 	В школьных мастерских применяют настольный горизонтально-фрезерный станок модели НГФ-110Ш . На нем можно

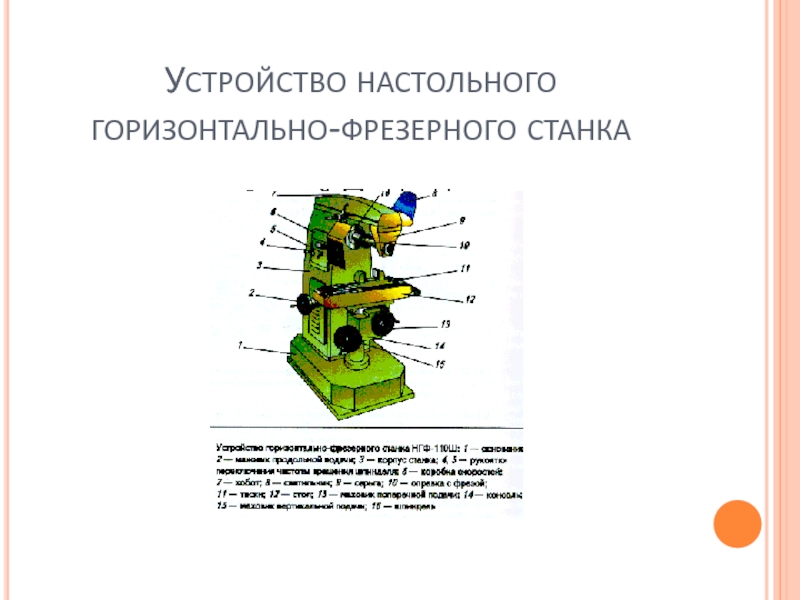

Слайд 16Устройство настольного горизонтально-фрезерного станка

Устройство настольного горизонтально-фрезерного станка

Слайд 17Правила безопасной работы
Не включать станок без разрешения учителя.
Работать на станке только

в спецодежде и в защитных очках.
Нельзя трогать вращающийся шпиндель.
Рукоятки управления, маховики подач вращать плавно, без рывков.
Стол станка не следует перемещать до упора.
Не отходить от включенного станка.
Надежно и прочно закреплять заготовку
Правила безопасной работыНе включать станок без разрешения учителя.Работать на станке только в спецодежде и в защитных очках.Нельзя

Слайд 18Всем спасибо

Всем спасибо
