Презентация, доклад на тему Технология 7 класс Тема 22-23: Основные виды столярных соединений

§ 42, страница 113-115

вытачивания фасонных поверхностей? 3.Чем контролируют профиль фасонной поверхности?
4.Что такое калибры? Для чего их применяют?

Контрольная работа

они отличаются?
4. Назовите виды шиповых соединений.
5. Какие бывают шипы?
6. Как рассчитывают размеры шиповых соединений?

Изучаемые вопросы:

широкое применение при изготовлении дверных и оконных переплетов и блоков, мебели и различных деревянных конструкций.

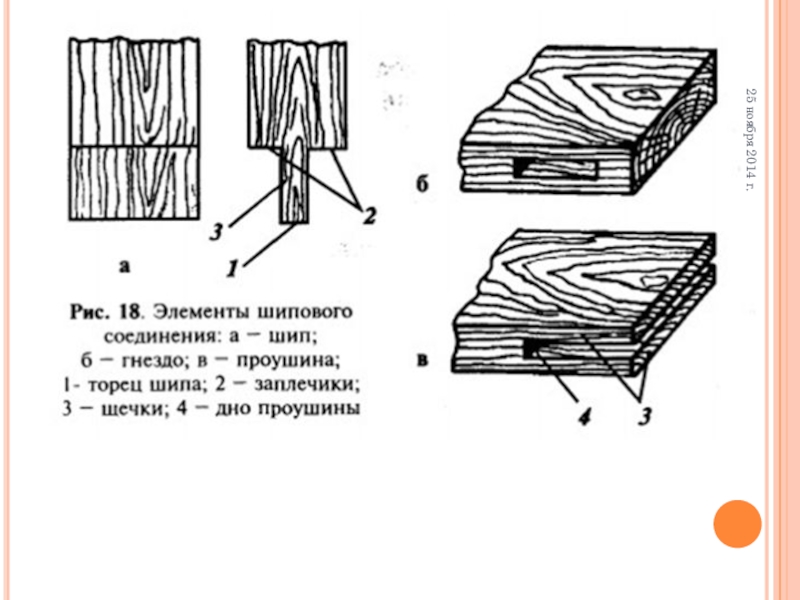

Элементами шипового соединения являются шип, соединяемый с гнездом (рис. 18, б) или проушиной (рис. 17; рис. 18, в).

Рис. 17. Шиповое соединение деталей: а — одинарным шипом; б — двойным шипом

другой детали, которое соединяется с шипом.
Проушиной называют паз на торце детали, соединяемый с шипом.
Профили и размеры шипа и проушины должны совпадать. Длина шипа должна равняться ширине присоединяемого бруска.
В зависимости от толщины деталей применяют шипы: одинарные, двойные (рис.17), тройные и т. д. (рис. 19, в). При толщине заготовок до 40 мм обычно применяют одинарные шипы, от 40 до 80 мм — двойные, свыше 80 мм — тройные и многократные. «Шип» — от немецкого «середина». Проушина — промежуток между ушками (щечками, шипами).

серединные (тавровые) (рис. 19, б), угловые ящичные (рис. 19, в).
С целью наибольшей прочности шипового соединения установлены следующие толщины шипов и ширины проушин угловых концевых и серединных соединений:
S2 = 0,4 S0; S1 = S3 =0,5 (S0 - S2),
где S0 - толщина бруска; S2 - толщина шипа или ширина проушины (паза); S1 и S3 — толщина щечек проушины.

Для углового ящичного соединения (рис. 19, в):
S1 = S3 = 6, 8, 10, 12, 14, 16 мм; l = S0; S2 = 0,3 S0.

соединений рамки
1. Получите задание у учителя на изготовление рамки с шиповым соединением.
2. Рассчитайте размер шипа.
3. Рассчитайте толщины щечек проушины.
4. Составьте эскизы на шип и проушину с простановкой размеров.
Подвожу итоги учебного вопроса.

§ 42, страница 113-115
