Слайд 1Грузоподъёмное оборудование и такелажные работы
Абжамалова Ж.А.
Слайд 2Такелажные работы — это комплекс мер, направленных на поднятие разнообразных грузов с
целью их погрузки или выгрузки. В отличие от обычных погрузочно-разгрузочных работ, такелажные услуги предполагают применение специальных приспособлений и механизмов. Традиционно такие работы применяются для погрузки или выгрузки крупногабаритных или тяжелых грузов, вес и конфигурация которых не дает возможности производить эти операции вручную.
Слайд 3Такелаж — это набор средств, механизмов и приспособлений для крепления и перемещения
грузов. Профессиональный такелаж включает в себя следующую оснастку: тросы, карабины, канаты, цепи, крюки, веревки, стропы и п

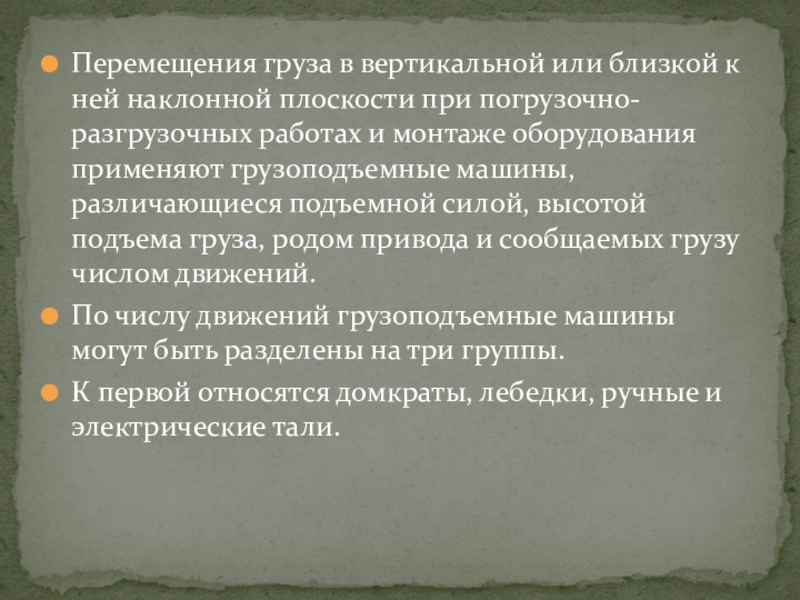

Слайд 4
Перемещения груза в вертикальной или близкой к ней наклонной плоскости при
погрузочно-разгрузочных работах и монтаже оборудования применяют грузоподъемные машины, различающиеся подъемной силой, высотой подъема груза, родом привода и сообщаемых грузу числом движений.
По числу движений грузоподъемные машины могут быть разделены на три группы.
К первой относятся домкраты, лебедки, ручные и электрические тали.
Слайд 5
Ко второй группе относятся машины, содержащие не только подъем, но и
линейное перемещение груза: тельферы, передвижные ручные тали, винтовые домкраты с горизонтальным перемещением

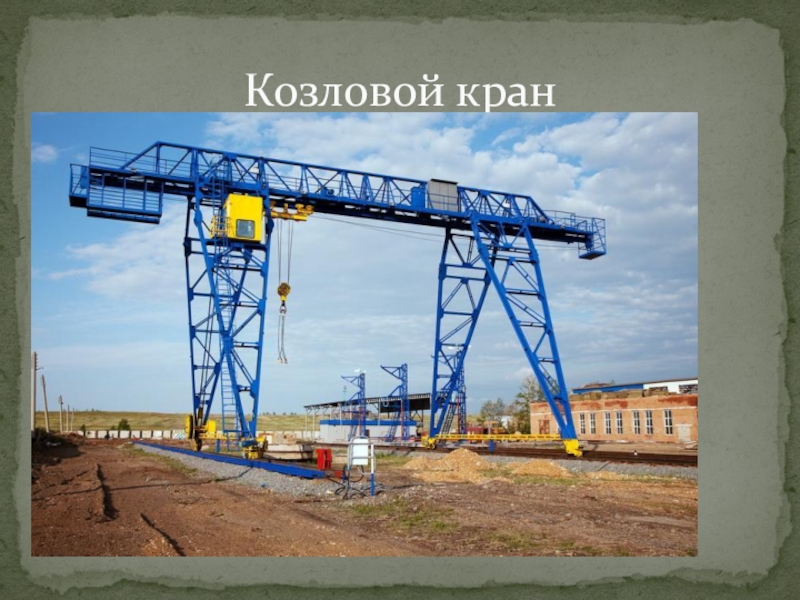

И, наконец, к третьей группе — машины, выполняющие от трех и более движений и способные перемещать груз в любую точку обслуживаемого поля. Сюда входят мостовые, козловые краны.

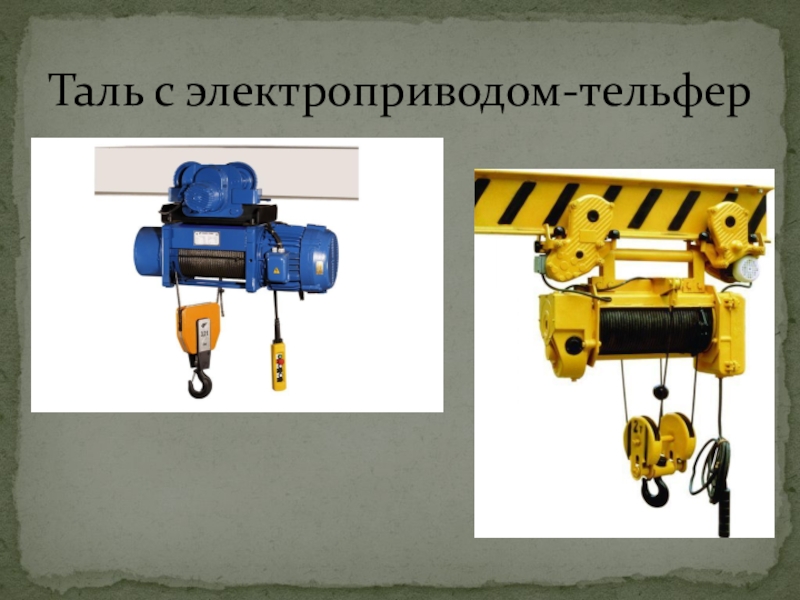

Слайд 6Тельферы- подвесное грузоподъёмное устройство с электрическим приводом, обеспечивает значительную скорость как
подъёма груза по вертикали, так и перемещения его по складу вдоль балок (двутавров)
Слайд 7Лебедка
Универсальное приспособление для подъёма, тяги и стропления грузов, отличающееся компактностью, прочностью
конструкции из штампованной стали
Слайд 8Чалки - одно из названий стальных канатных стропов. По праву они
читаются одним из самых надежных видов строп, так как устойчивы к резким нагрузкам и позволяют поднимать грузы достаточно большого веса.
Слайд 9Траверсы - служат для подъема длинномерных и имеющих сложную пространственную конфигурацию
грузов применимы грузоподъемные приспособления
Слайд 10Домкра́т — это устройство для поднятия различных грузов. Принципиальным отличие от других
подъемных механизмов является то обстоятельство, что домкрат располагается снизу, а не сверху поднимаемого груза, что позволяет обойтись без различных вспомогательных сооружений, цепей .

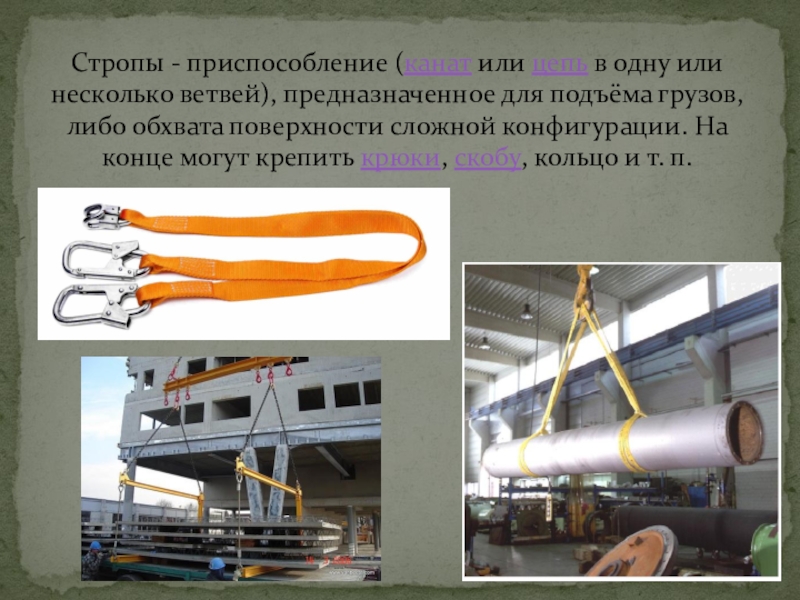

Слайд 11Стропы - приспособление (канат или цепь в одну или несколько ветвей),
предназначенное для подъёма грузов, либо обхвата поверхности сложной конфигурации. На конце могут крепить крюки, скобу, кольцо и т. п.

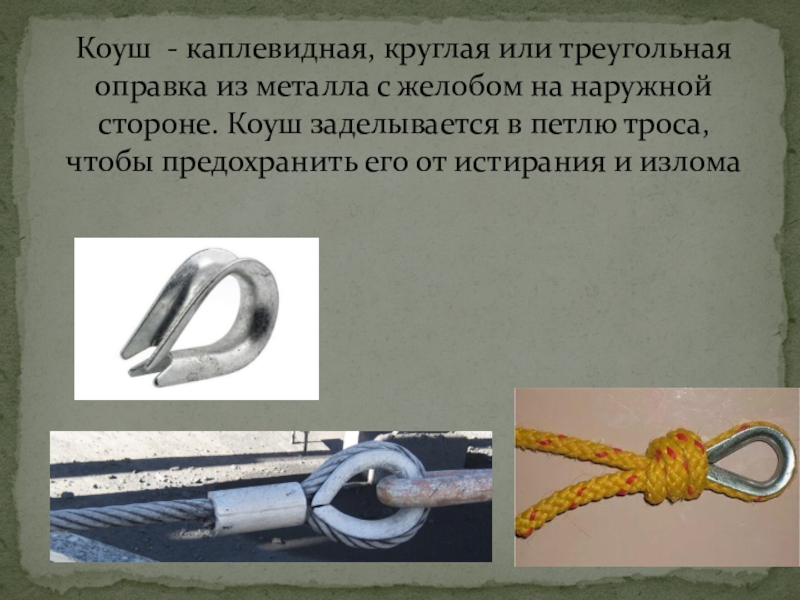

Слайд 18Коуш - каплевидная, круглая или треугольная оправка из металла с желобом
на наружной стороне. Коуш заделывается в петлю троса, чтобы предохранить его от истирания и излома

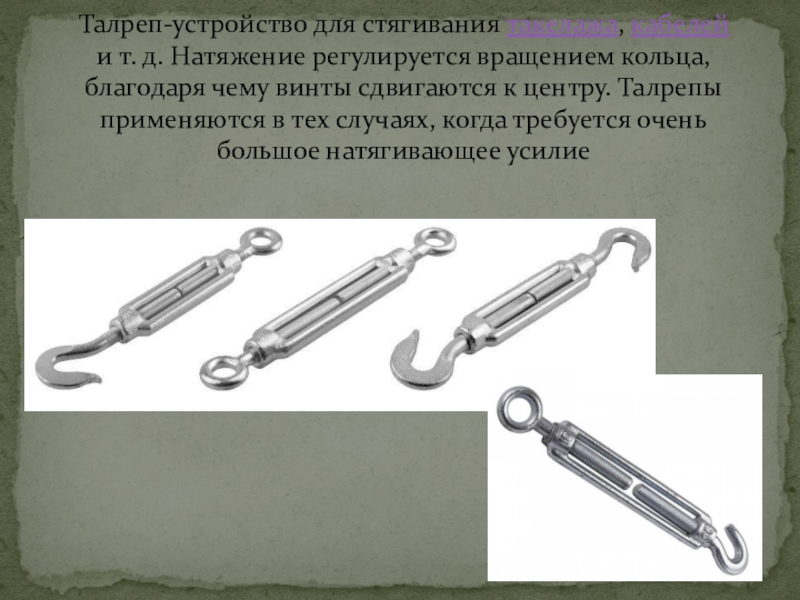

Слайд 19Талреп-устройство для стягивания такелажа, кабелей и т. д. Натяжение регулируется вращением кольца, благодаря
чему винты сдвигаются к центру. Талрепы применяются в тех случаях, когда требуется очень большое натягивающее усилие

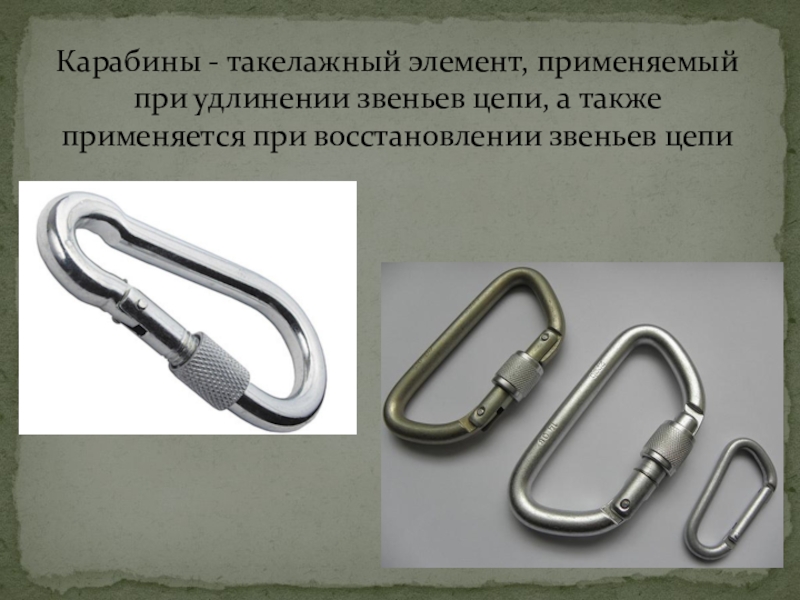

Слайд 23Карабины - такелажный элемент, применяемый при удлинении звеньев цепи, а также
применяется при восстановлении звеньев цепи

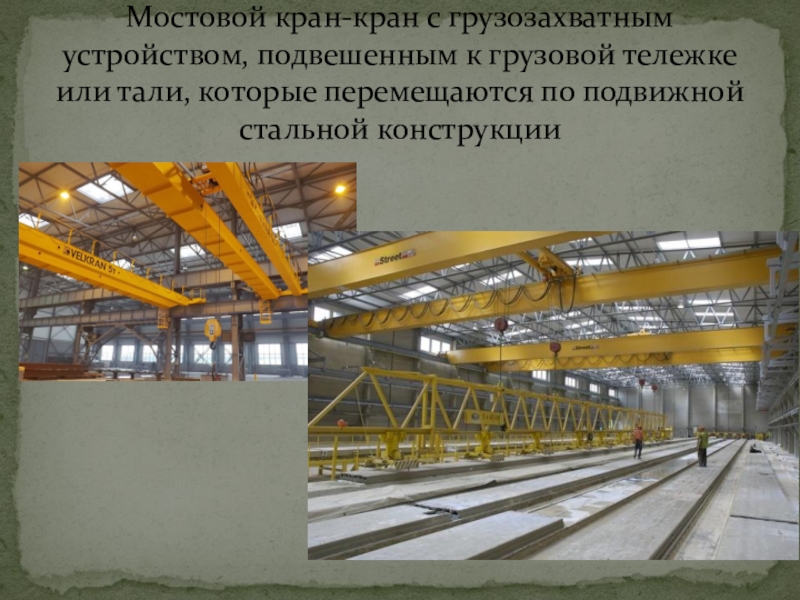

Слайд 27Мостовой кран-кран с грузозахватным устройством, подвешенным к грузовой тележке или тали,
которые перемещаются по подвижной стальной конструкции

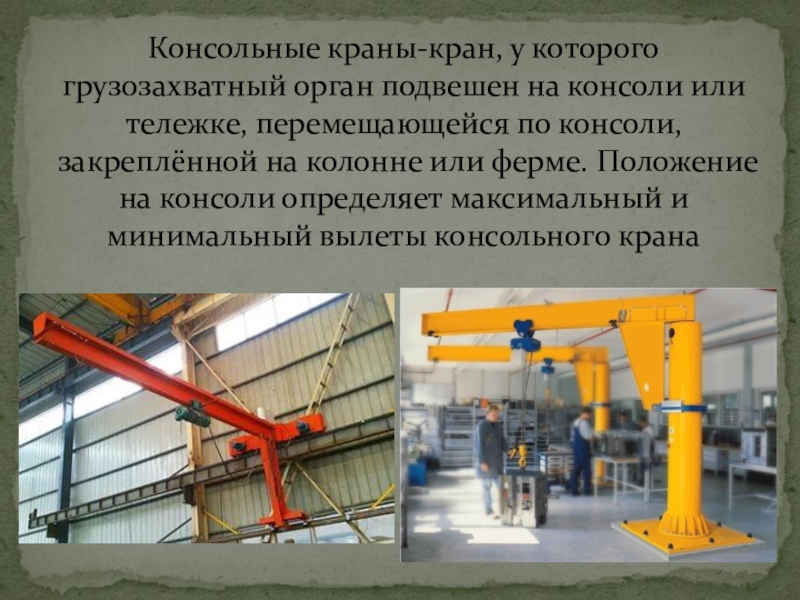

Слайд 30Консольные краны-кран, у которого грузозахватный орган подвешен на консоли или тележке,
перемещающейся по консоли, закреплённой на колонне или ферме. Положение на консоли определяет максимальный и минимальный вылеты консольного крана

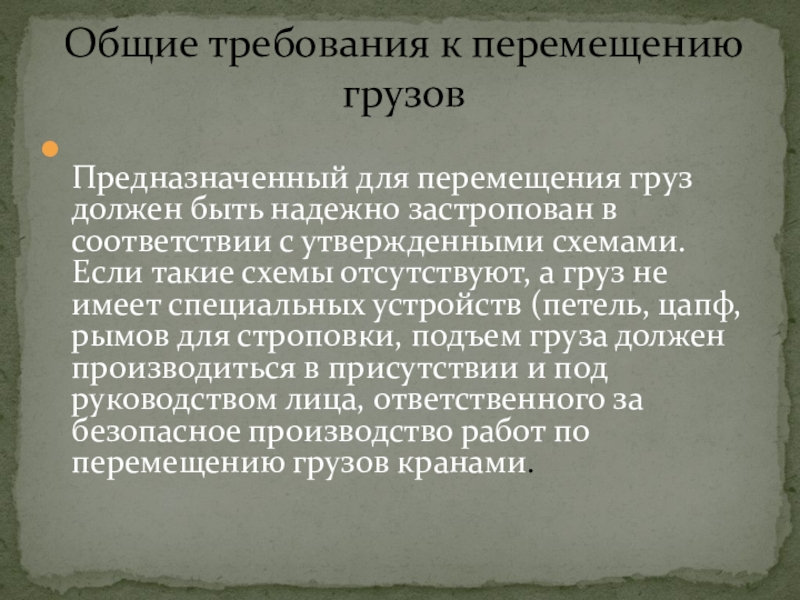

Слайд 31
Предназначенный для перемещения груз должен быть надежно застропован в соответствии с
утвержденными схемами. Если такие схемы отсутствуют, а груз не имеет специальных устройств (петель, цапф, рымов для строповки, подъем груза должен производиться в присутствии и под руководством лица, ответственного за безопасное производство работ по перемещению грузов кранами.
Общие требования к перемещению грузов

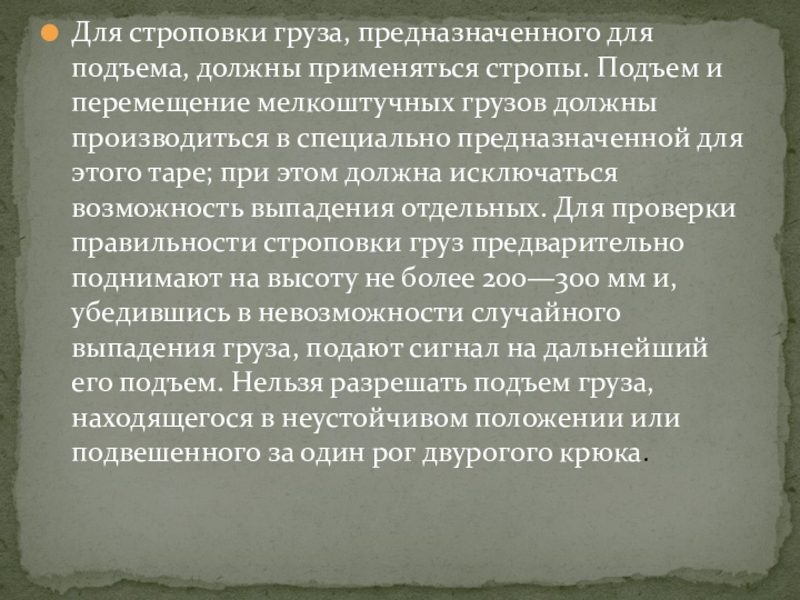

Слайд 32Для строповки груза, предназначенного для подъема, должны применяться стропы. Подъем и
перемещение мелкоштучных грузов должны производиться в специально предназначенной для этого таре; при этом должна исключаться возможность выпадения отдельных. Для проверки правильности строповки груз предварительно поднимают на высоту не более 200—300 мм и, убедившись в невозможности случайного выпадения груза, подают сигнал на дальнейший его подъем. Нельзя разрешать подъем груза, находящегося в неустойчивом положении или подвешенного за один рог двурогого крюка.

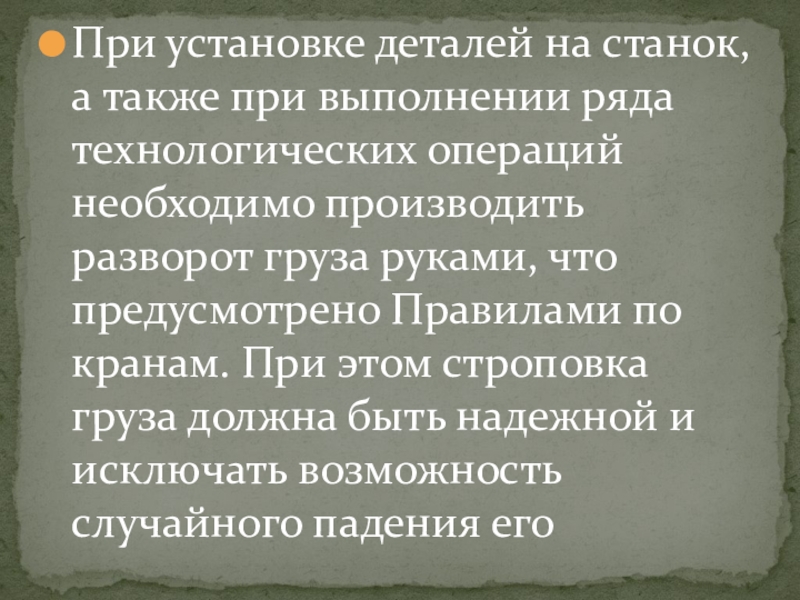

Слайд 33При установке деталей на станок, а также при выполнении ряда технологических
операций необходимо производить разворот груза руками, что предусмотрено Правилами по кранам. При этом строповка груза должна быть надежной и исключать возможность случайного падения его
