Презентация, доклад на тему Сущность опиливания. Классификация напильников
Содержание
- 1. Сущность опиливания. Классификация напильников
- 2. Цель урока: Сформировать представление учащихся об опиливании и классификации напильников
- 3. ОПИЛИВАНИЕ – это операция по снятию напильником
- 4. Слесарный напильник общего назначения 1-носок, 2-рабочая часть, 3 –ненасеченный участок,4 –заплечик,5-хвостовик,
- 5. Напильник представляет собой стальной брусок, на

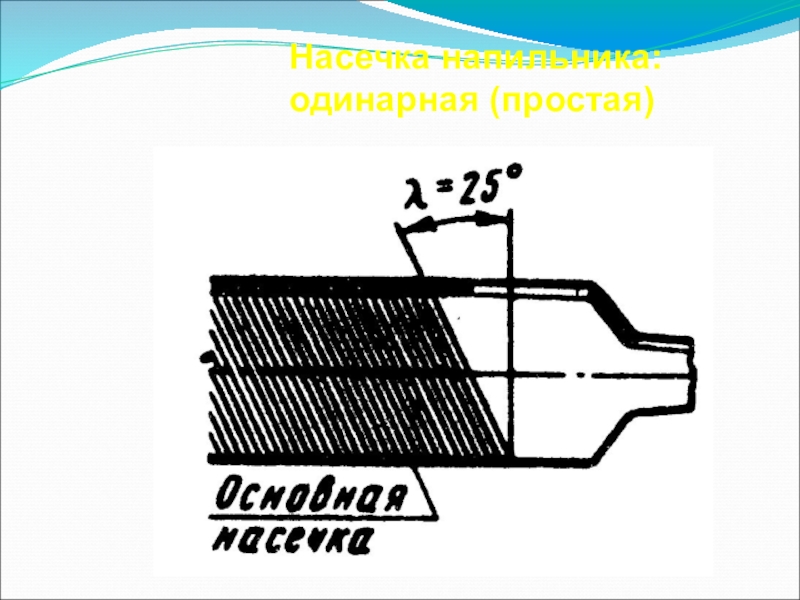

- 6. Насечка напильника: одинарная (простая)

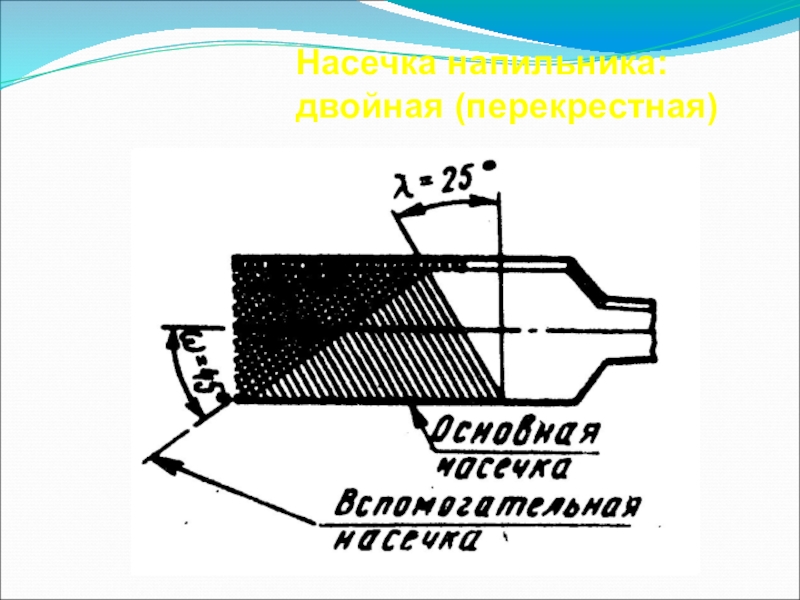

- 7. Насечка напильника: двойная (перекрестная)
- 8. Насечка напильника: точечная (рашпильная)
- 9. Классификация напильников. По назначению напильники подразделяются на
- 10. Напильники общего назначенияПредназначены для общеслесарных работ.По числу
- 11. Классификация напильника по форме сечения бруска А –плоский; Б – плоский остроносый;В – квадратный.
- 12. Классификация напильника по форме сечения бруска Трехгранные

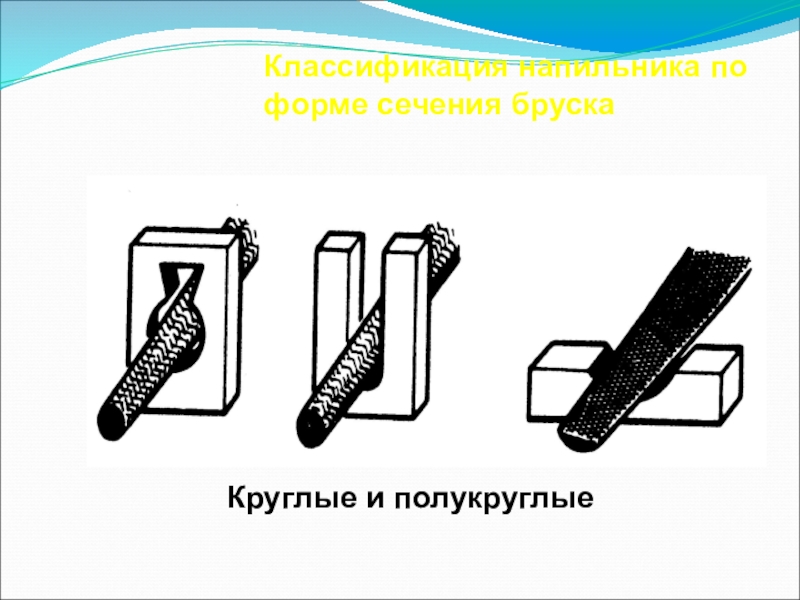

- 13. Классификация напильника по форме сечения бруска Круглые и полукруглые
- 14. Классификация напильника по форме сечения бруска Ж – ромбические; З - ножовочные
- 15. Напильники специального назначения Напильники специального назначения
- 16. НадфилиА- прямоугольный тупоносый;Б- прямоугольный остроносый;В- трехгранный тупоносый;Г-

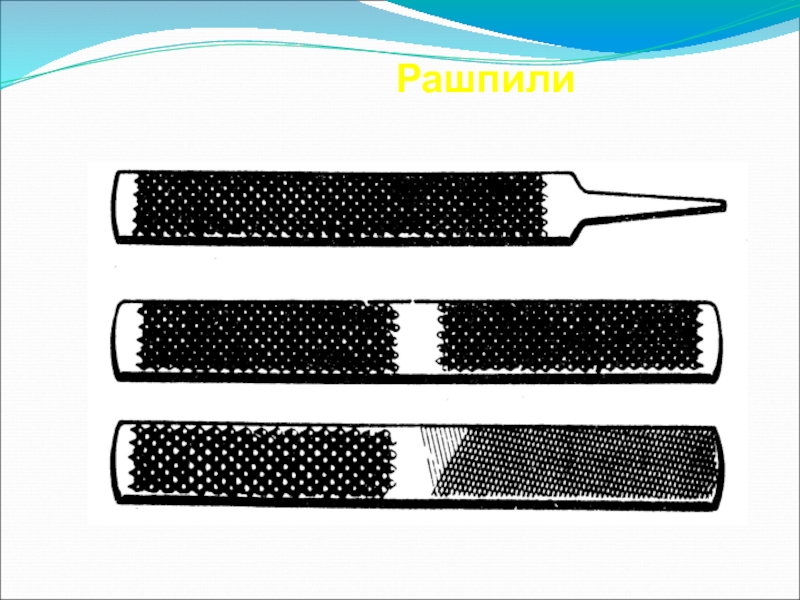

- 17. Рашпили
- 18. Машинные напильники
- 19. Вращающиеся напильники: борнапильники
- 20. Вращающиеся напильники: дисковые

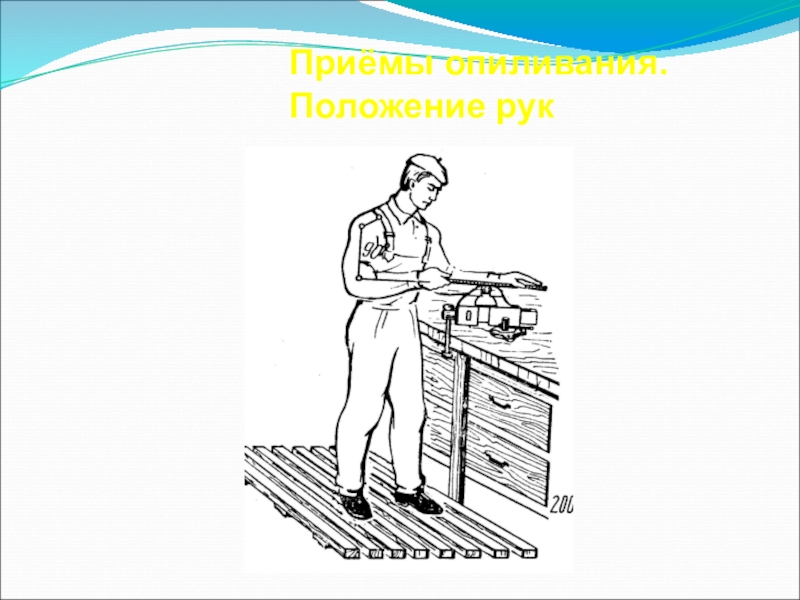

- 21. Приёмы опиливания. Положение рук
- 22. Приёмы опиливания. Положение рук

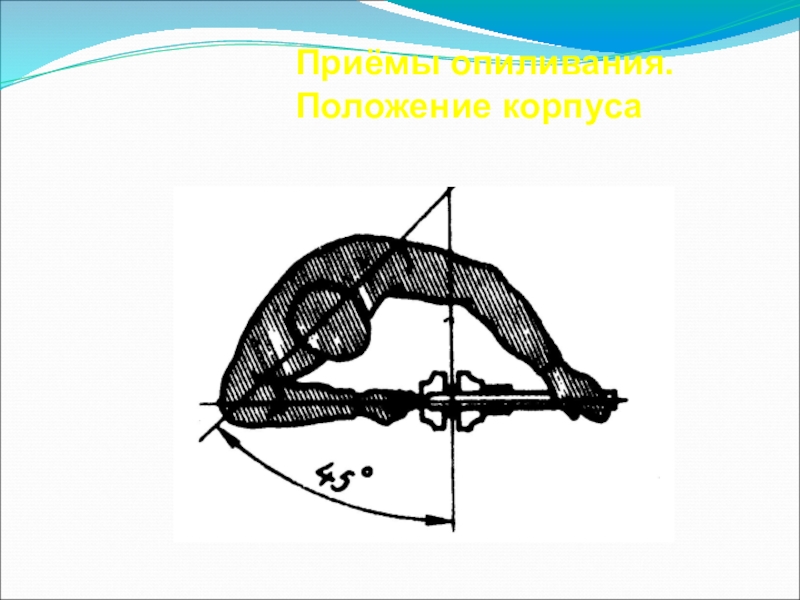

- 23. Приёмы опиливания. Положение корпуса

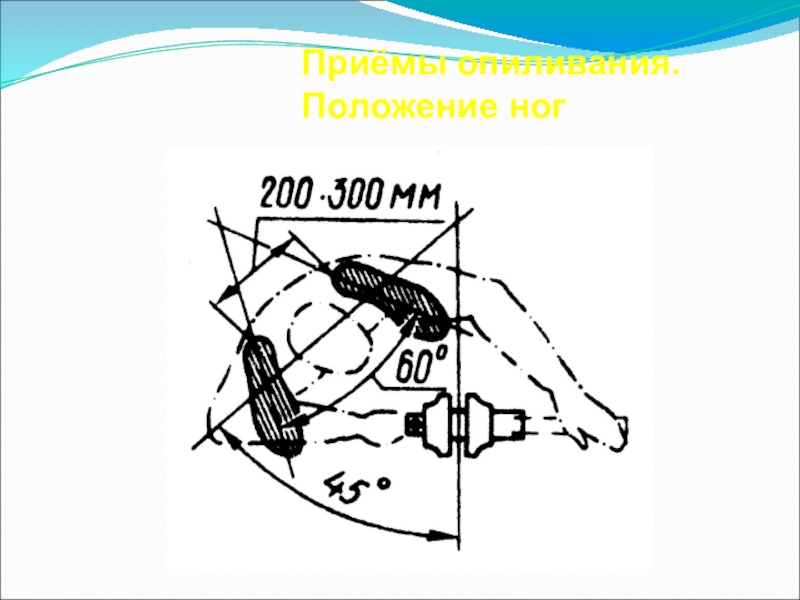

- 24. Приёмы опиливания. Положение ног
- 25. Слабый нажим на напильник
- 26. Усиление нажима правой руки
- 27. «Хватка» напильника правой рукой
- 28. «Хватка» напильника левой рукой

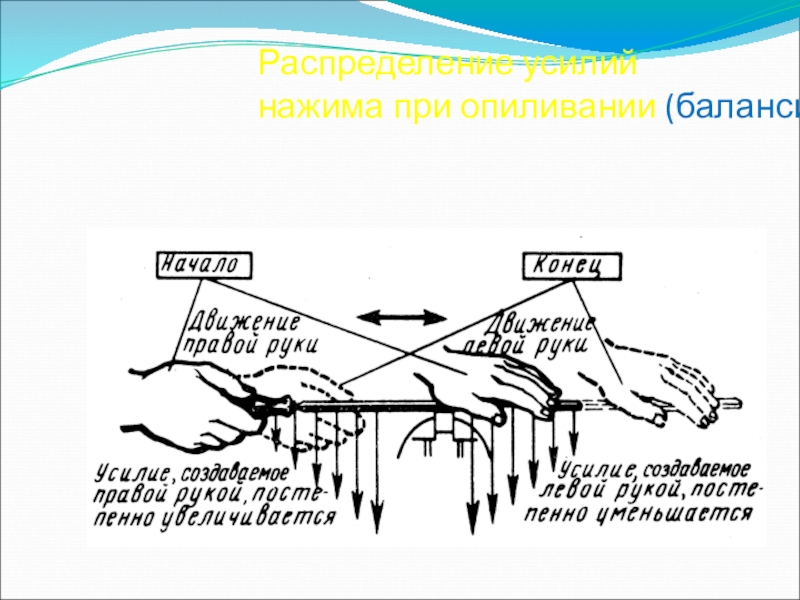

- 29. Распределение усилий нажима при опиливании (балансировка)
- 30. Опиливание: слева направо
- 31. Опиливание: косым штрихом справа налево
- 32. Опиливание: прямым штрихом поперек заготовки

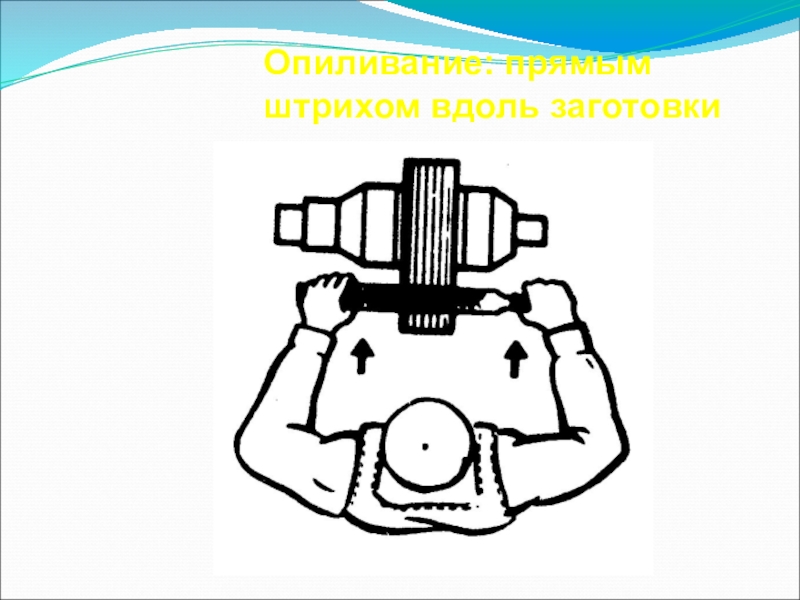

- 33. Опиливание: прямым штрихом вдоль заготовки
- 34. Проверка прямолинейности опиленных поверхностей1-лекальная линейка; 2-контролируемая поверхность.
- 35. Проверка на просвет.

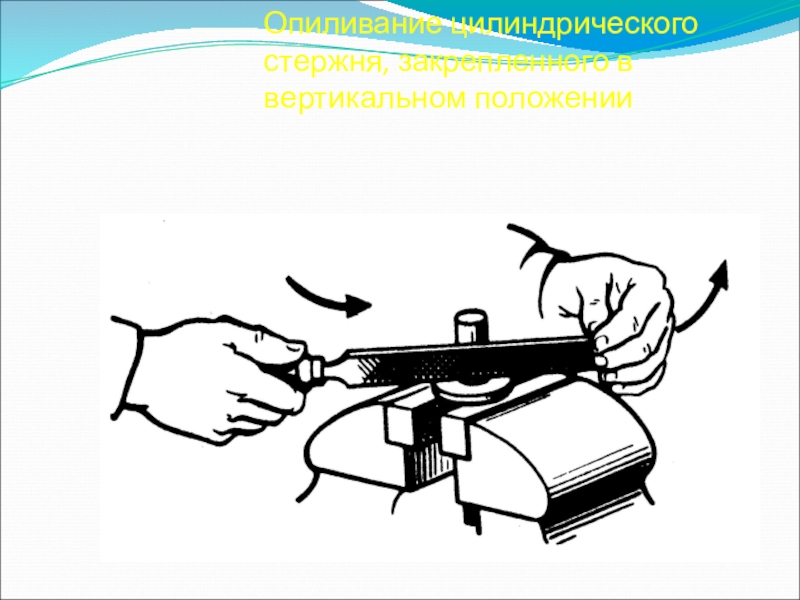

- 36. Опиливание цилиндрического стержня, закрепленного в вертикальном положении
- 37. Опиливание вогнутых поверхностей

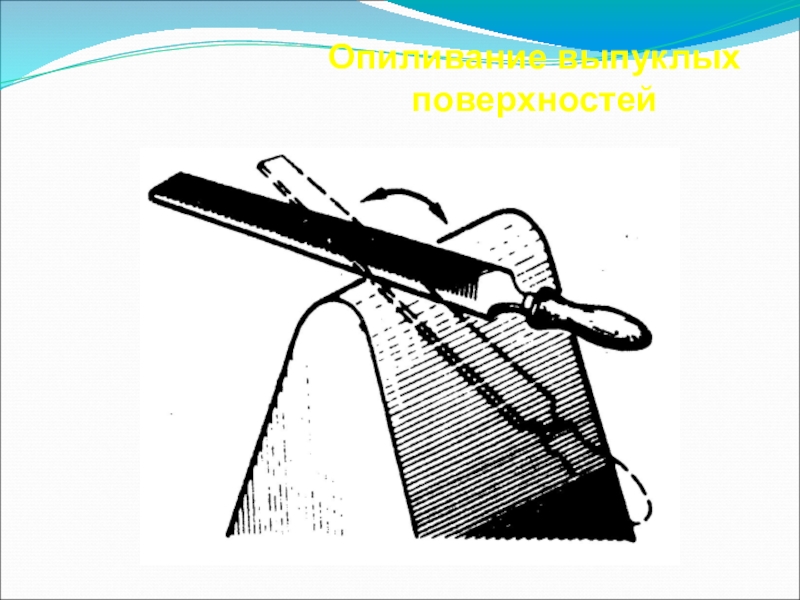

- 38. Опиливание выпуклых поверхностей

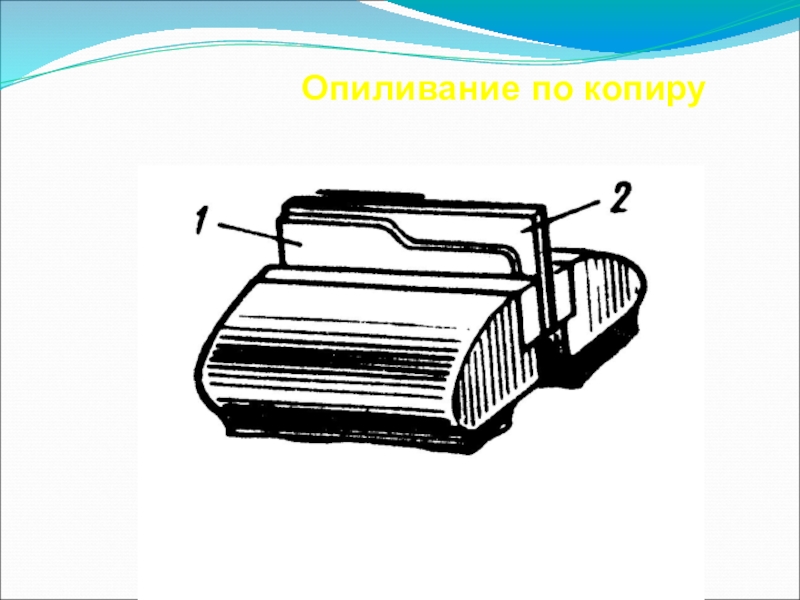

- 39. Опиливание по копиру
- 40. Дать определение слесарной операции опиливание.2 С
- 41. Задание на дом:Н.И.Макиенко «Общий курс слесарного дела»,Москва 2015 г.Стр.112-130.
- 42. Слайд 42
Цель урока: Сформировать представление учащихся об опиливании и классификации напильников
Слайд 3ОПИЛИВАНИЕ – это операция по снятию
напильником небольшого слоя материала вручную
или на опиловочных станках.
С помощью напильников можно обрабатывать
наружные и внутренние поверхности деталей
любой формы.
Точность обработки опиливанием составляет
От 0,5 до 0,05 мм, в отдельных случаях до 0,001 мм.
Чистота на обработку Rz=320 – 80 мкм.
Припуски на обработку от 0,5 до 0,025 мм.
С помощью напильников можно обрабатывать
наружные и внутренние поверхности деталей
любой формы.
Точность обработки опиливанием составляет
От 0,5 до 0,05 мм, в отдельных случаях до 0,001 мм.
Чистота на обработку Rz=320 – 80 мкм.
Припуски на обработку от 0,5 до 0,025 мм.

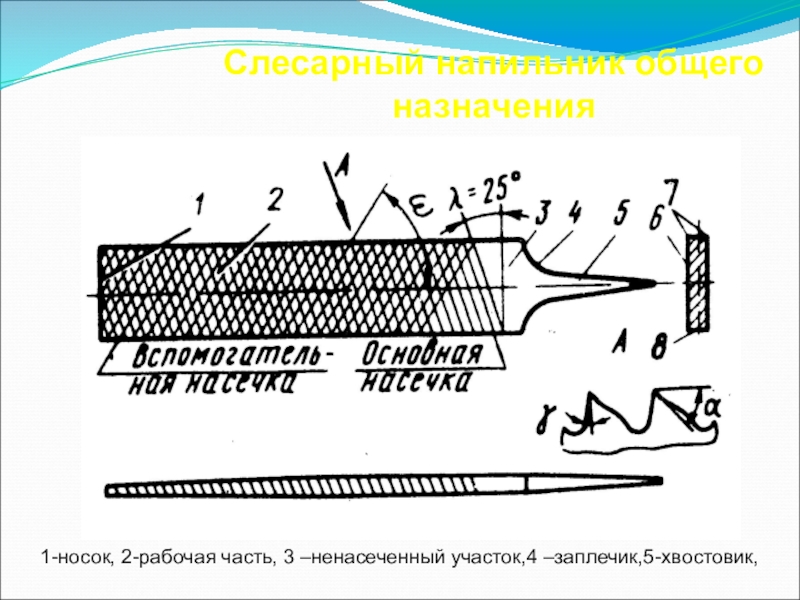

Слайд 4
Слесарный напильник общего назначения
1-носок, 2-рабочая часть, 3 –ненасеченный участок,4
–заплечик,5-хвостовик,
Слайд 5 Напильник представляет собой стальной брусок, на рабочей поверхности которого нанесено
большое число насечек, образующих режущие зубья, обеспечивающие удаление с поверхности заготовки небольшого слоя материала. Насечка напильника может быть двойная (для обработки черных металлов), одинарная (для обработки цветных металлов и сплавов) и рашпильная (для обработки неметаллических материалов). Чем больше насечек на единицу длины напильника, тем мельче его зубья и тем меньшую шероховатость обработанной поверхности они обеспечивают.
Слайд 9Классификация напильников.
По назначению напильники подразделяются на
следующие группы:
Общего назначения;
Специального назначения;
Надфили;
Рашпили;
Машинные напильники.
Надфили;
Рашпили;
Машинные напильники.

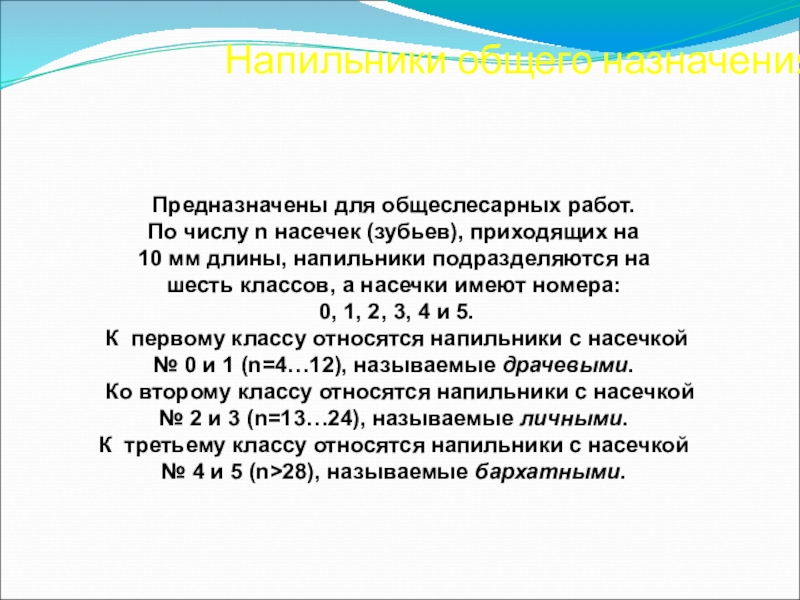

Слайд 10Напильники общего назначения
Предназначены для общеслесарных работ.
По числу n насечек (зубьев), приходящих
на
10 мм длины, напильники подразделяются на
шесть классов, а насечки имеют номера:
0, 1, 2, 3, 4 и 5.
К первому классу относятся напильники с насечкой
№ 0 и 1 (n=4…12), называемые драчевыми.
Ко второму классу относятся напильники с насечкой
№ 2 и 3 (n=13…24), называемые личными.
К третьему классу относятся напильники с насечкой
№ 4 и 5 (n>28), называемые бархатными.
10 мм длины, напильники подразделяются на
шесть классов, а насечки имеют номера:
0, 1, 2, 3, 4 и 5.
К первому классу относятся напильники с насечкой
№ 0 и 1 (n=4…12), называемые драчевыми.
Ко второму классу относятся напильники с насечкой
№ 2 и 3 (n=13…24), называемые личными.
К третьему классу относятся напильники с насечкой
№ 4 и 5 (n>28), называемые бархатными.

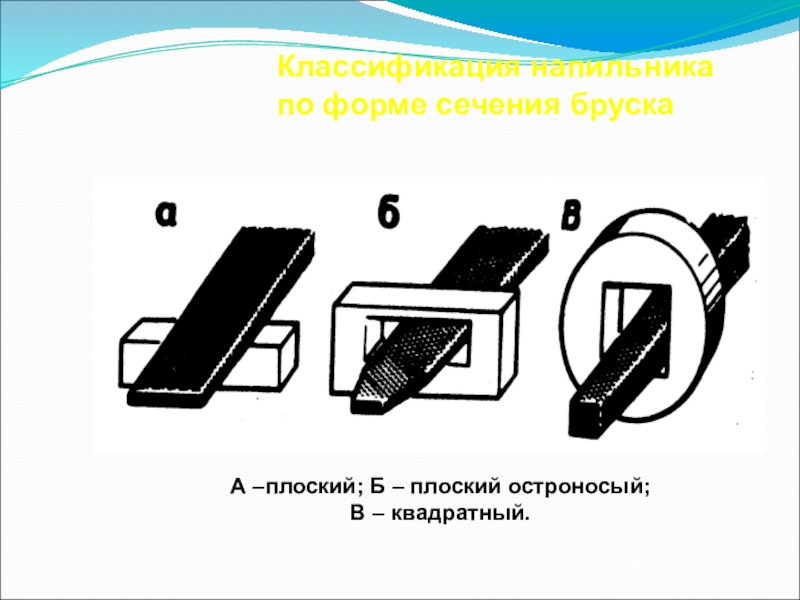

Слайд 11Классификация напильника по форме сечения бруска
А –плоский; Б – плоский
остроносый;
В – квадратный.
В – квадратный.
Слайд 15Напильники специального
назначения
Напильники специального назначения изготовляют
по ведомственным нормалям
– для обработки
цветных сплавов, изделий из легких сплавов
и неметаллических материалов, а также тарированные и
алмазные.
цветных сплавов, изделий из легких сплавов
и неметаллических материалов, а также тарированные и
алмазные.
Напильник для обработки изделий из легких сплавов
и неметаллических изделий.
Слайд 16Надфили
А- прямоугольный тупоносый;
Б- прямоугольный остроносый;
В- трехгранный тупоносый;
Г- квадратный тупоносый;
Д- трехгранный остроносый;
Е-
круглый тупоносый;
Ж- полукруглый тупоносый;
З- овальный тупоносый;
И- ромбический тупоносый;
К- ножовочный;
Л- пазовый.
Ж- полукруглый тупоносый;
З- овальный тупоносый;
И- ромбический тупоносый;
К- ножовочный;
Л- пазовый.

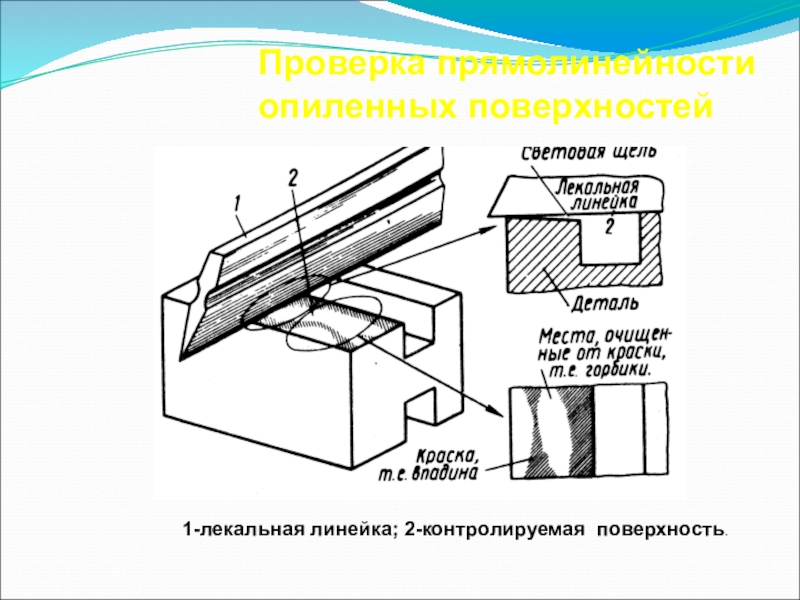

Слайд 34Проверка прямолинейности опиленных поверхностей
1-лекальная линейка; 2-контролируемая поверхность.
Слайд 40Дать определение слесарной операции опиливание.
2 С помощью каких инструментом производиться
опиливание?
Классификация напильников:
По форме сечения;
По назначению.
Из каких частей состоит напильник?
Какая насечка бывает у напильников?
Техника безопасности при опиливании.
7. Как проверить качество опиленных поверхностей?
Классификация напильников:
По форме сечения;
По назначению.
Из каких частей состоит напильник?
Какая насечка бывает у напильников?
Техника безопасности при опиливании.
7. Как проверить качество опиленных поверхностей?
Контрольные вопросы:
