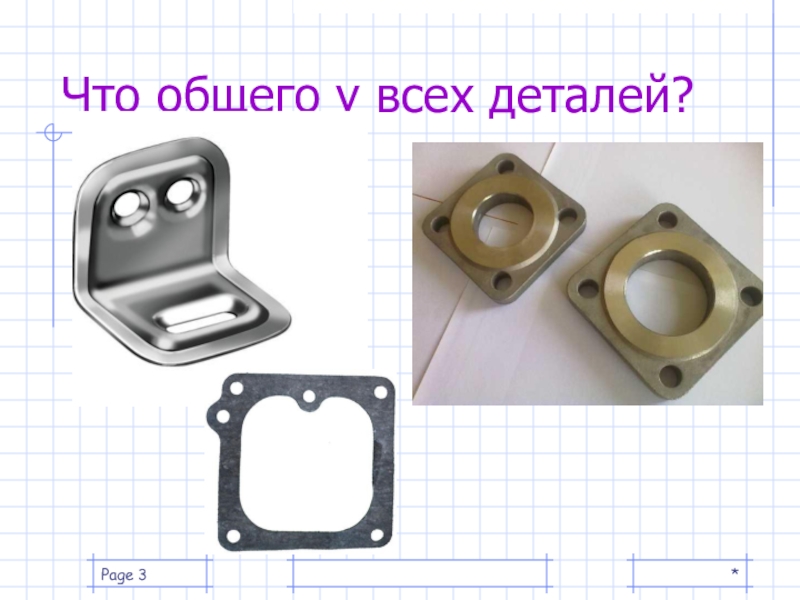

- 3. *Page Что общего у всех деталей?
- 4. *Page Что необходимо знать, чтобы построить чертёжи таких деталей?
- 5. *Page Сопряжение – Элементы сопряжения:радиус сопряжения;центр сопряжения;точки
- 6. *Page Сопряжение двух прямыхRс=15
- 7. *Page Практическое заданиеВыполнить сопряжение углов радиусом 15мм.
- 8. *Page 1
- 9. Гаечный ключ ГОСТ 2839-80 (СТ СЭВ 1287-84)

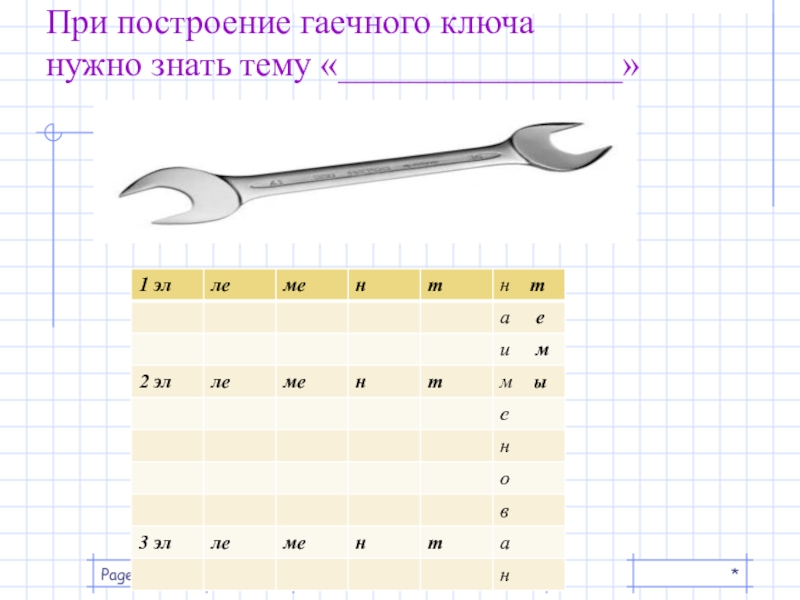

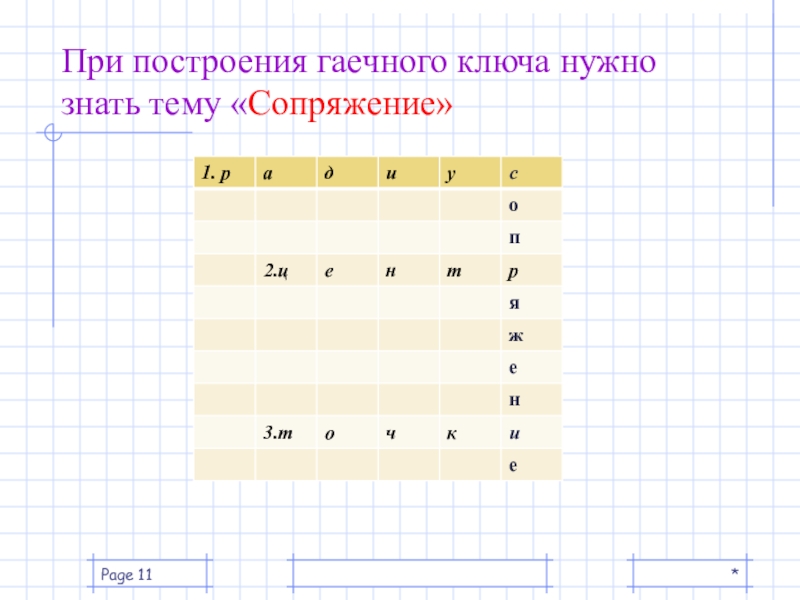

- 10. При построение гаечного ключа нужно знать тему «________________» *Page
- 11. *Page При построения гаечного ключа нужно знать тему «Сопряжение»

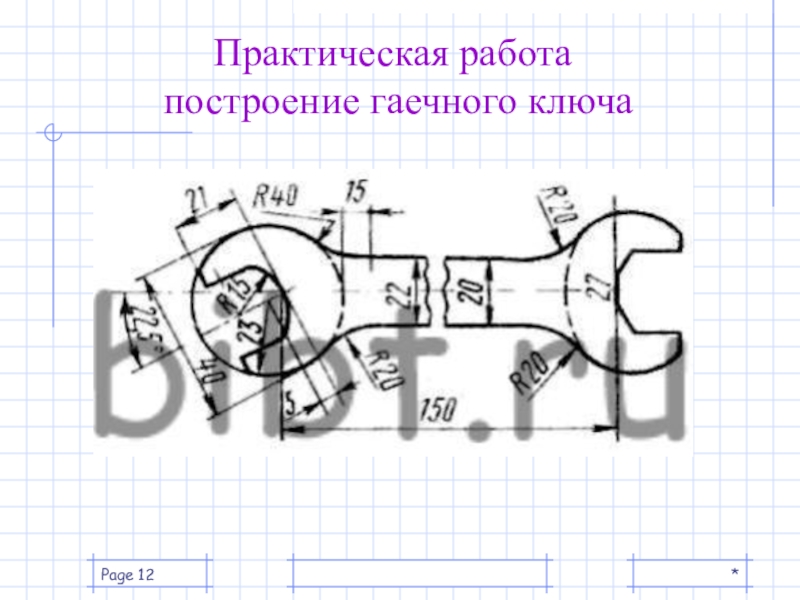

- 12. Практическая работа построение гаечного ключа*Page
- 13. Производственное обучениеТема урока: Изготовление 2 ух рожкового гаечного ключа с открытым зевом*Page
- 14. Цели урока:Образовательная: Приобретение практических навыков,
- 15. Виды напильников Напильник – режущий инструмент в
- 16. Опиливание – операция при выполнении которой с
- 17. Опиливание плоско-параллельных поверхностей сначала опиливают одну

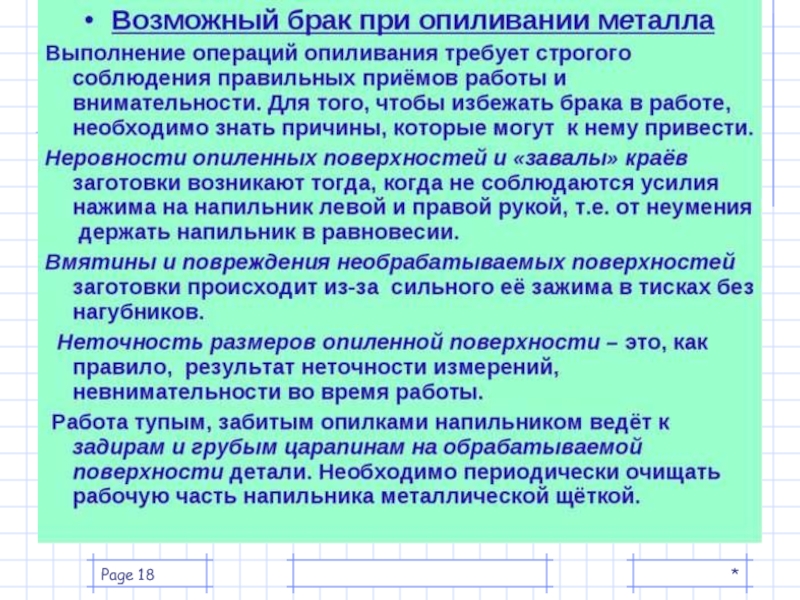

- 18. *Page
- 19. *Page

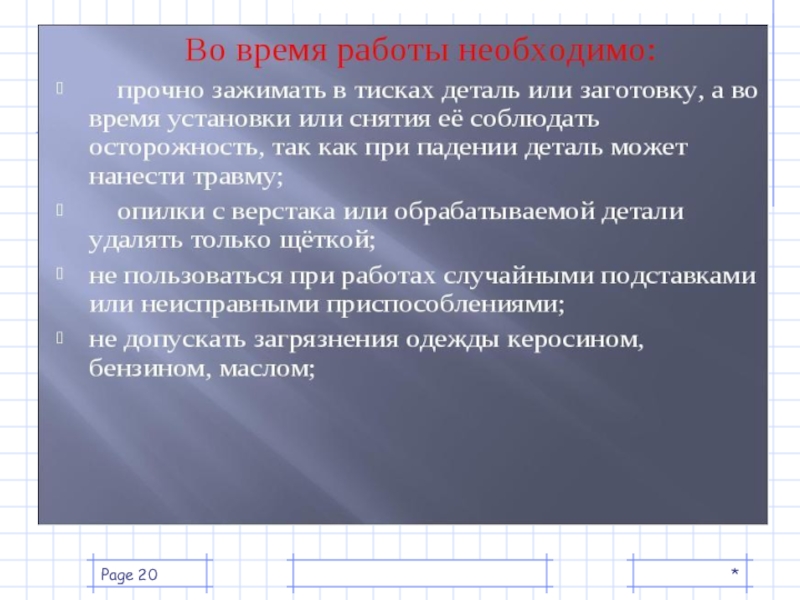

- 20. *Page

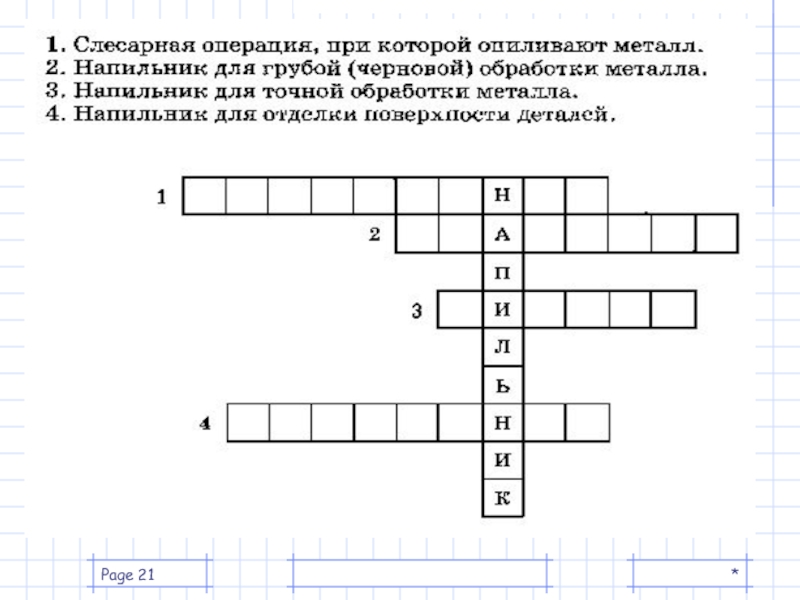

- 21. *Page
- 22. Технологическая карта на изготовление гаечного ключа
- 23. Изготовление гаечного ключа*Page
- 24. *Page Ресурсы:Черчение: Учебник для учащихся средних общеобразовательных
Цель урока: Не боги горшки, Образовательная обжигают, а мастера- Систематизация обобщения знаний.-
Слайд 1КГУ «Агротехнический колледж №10, город Акколь, Аккольский район»
Тема урока:
« Сопряжение как основа
изготовления гаечного ключа»
Подготовили: Шитова Н.В. преподаватель черчения
Андросенко Н.П. мастер п/о
изготовления гаечного ключа»
Подготовили: Шитова Н.В. преподаватель черчения
Андросенко Н.П. мастер п/о

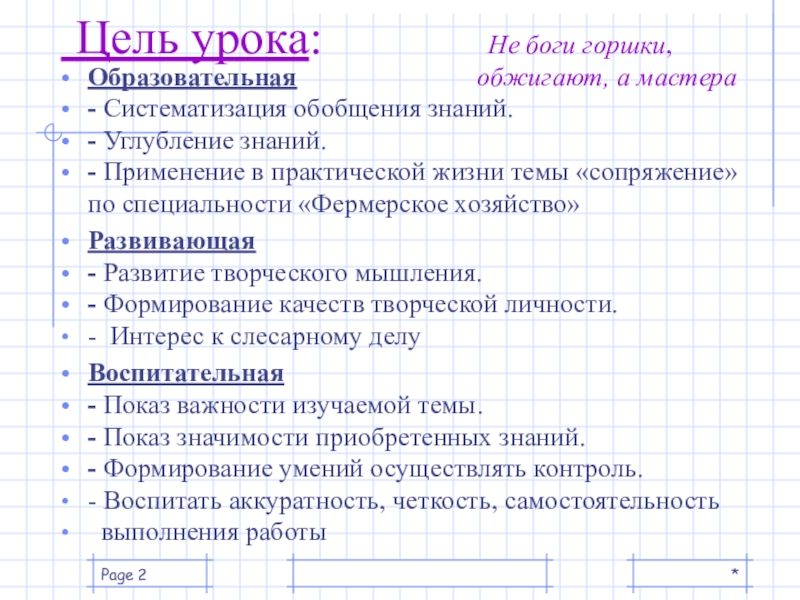

Слайд 2 Цель урока: Не боги
горшки,
Образовательная обжигают, а мастера
- Систематизация обобщения знаний.
- Углубление знаний.
- Применение в практической жизни темы «сопряжение» по специальности «Фермерское хозяйство»
Развивающая
- Развитие творческого мышления.
- Формирование качеств творческой личности.
- Интерес к слесарному делу
Воспитательная
- Показ важности изучаемой темы.
- Показ значимости приобретенных знаний.
- Формирование умений осуществлять контроль.
- Воспитать аккуратность, четкость, самостоятельность
выполнения работы
*
Page
Слайд 5*
Page

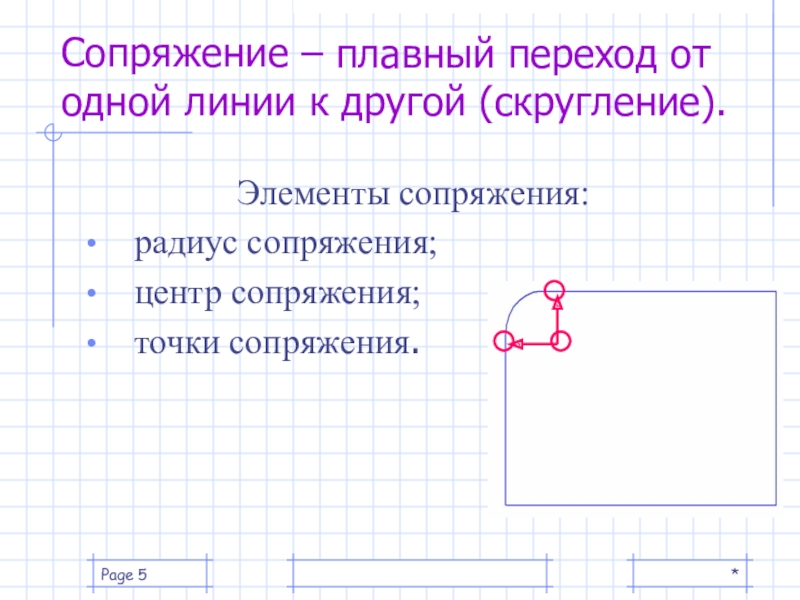

Сопряжение –
Элементы сопряжения:
радиус сопряжения;
центр сопряжения;
точки сопряжения.
плавный переход от одной линии к другой (скругление).
Слайд 8*
Page
1 2
3 4
5 6 7 8
9 10 11 12
5 6 7 8
9 10 11 12

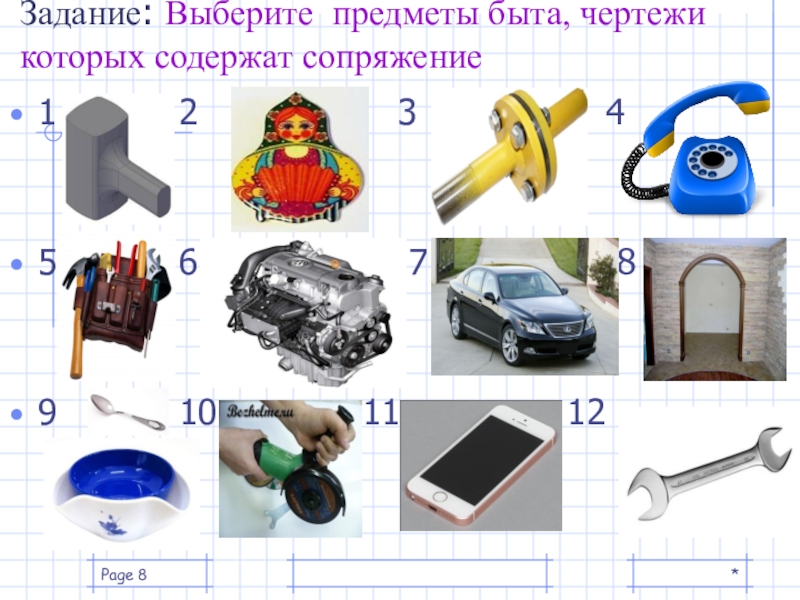

Задание: Выберите предметы быта, чертежи которых содержат сопряжение

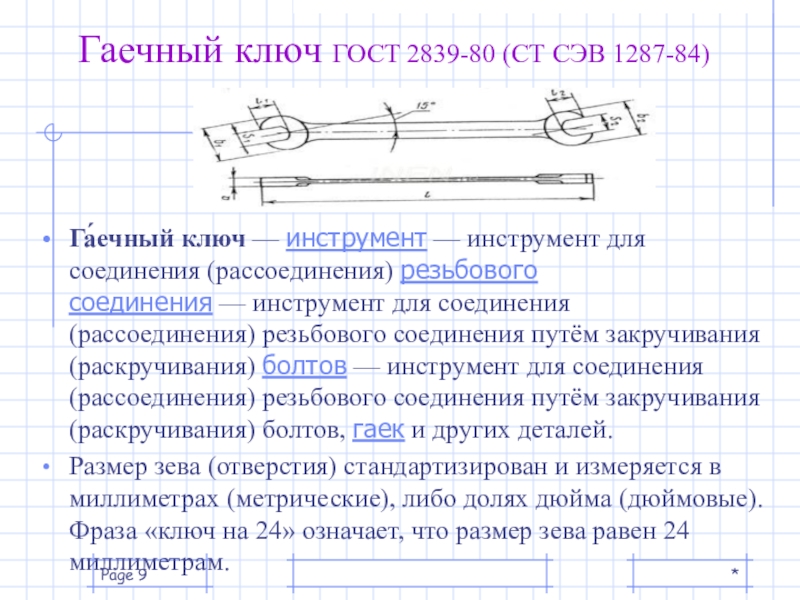

Слайд 9Гаечный ключ ГОСТ 2839-80 (СТ СЭВ 1287-84)
Га́ечный ключ — инструмент — инструмент для соединения (рассоединения) резьбового
соединения — инструмент для соединения (рассоединения) резьбового соединения путём закручивания (раскручивания) болтов — инструмент для соединения (рассоединения) резьбового соединения путём закручивания (раскручивания) болтов, гаек и других деталей.
Размер зева (отверстия) стандартизирован и измеряется в миллиметрах (метрические), либо долях дюйма (дюймовые). Фраза «ключ на 24» означает, что размер зева равен 24 миллиметрам.
Размер зева (отверстия) стандартизирован и измеряется в миллиметрах (метрические), либо долях дюйма (дюймовые). Фраза «ключ на 24» означает, что размер зева равен 24 миллиметрам.
*
Page
Слайд 13Производственное обучение
Тема урока:
Изготовление 2 ух рожкового гаечного ключа с открытым
зевом
*
Page
Слайд 14Цели урока:
Образовательная:
Приобретение практических навыков, умений при помощи полученных
знаний
по теме «Сопряжение»
Развивающая:
Формировать умения по применению теоретических знаний на производстве.
Воспитательная:
Воспитывать аккуратность и ответственность за результаты своего труда
по теме «Сопряжение»
Развивающая:
Формировать умения по применению теоретических знаний на производстве.
Воспитательная:
Воспитывать аккуратность и ответственность за результаты своего труда
*
Page

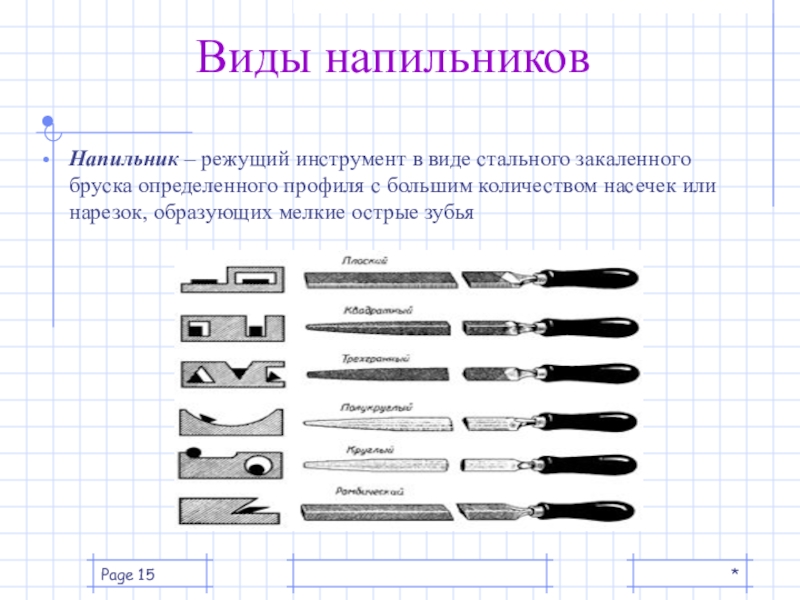

Слайд 15Виды напильников
Напильник – режущий инструмент в виде стального закаленного бруска
определенного профиля с большим количеством насечек или нарезок, образующих мелкие острые зубья
*
Page

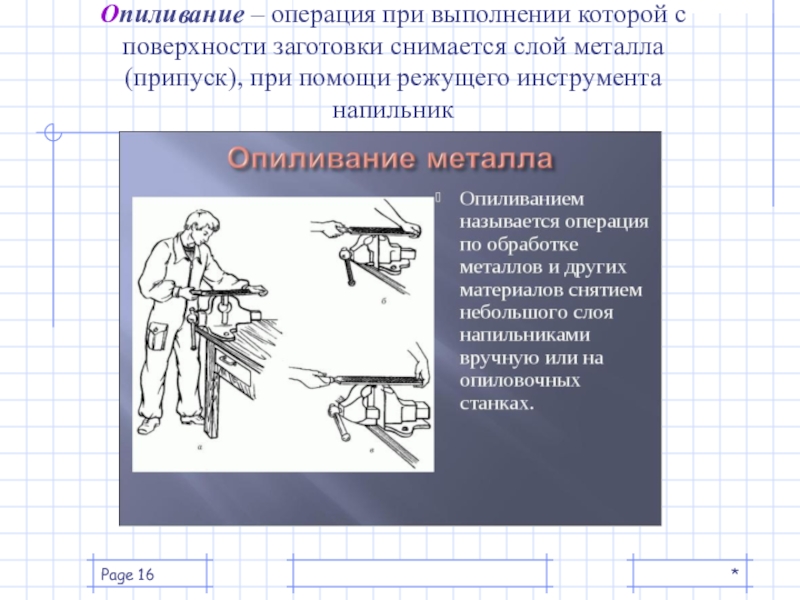

Слайд 16Опиливание – операция при выполнении которой с поверхности заготовки снимается слой
металла (припуск), при помощи режущего инструмента напильник
*
Page
Слайд 17Опиливание плоско-параллельных поверхностей сначала опиливают одну широкую плоскость. Она является базой,
т.е. исходной плоскостью для дальнейшей обработки, затем вторую, параллельно первой и т.д. Стремимся к тому, чтобы опиливаемая плоскость всегда находилась в горизонтальном положении. Опиливание ведут перекрестными штрихами. Параллельность сторон проверяют штангенциркулем. Качество опиливания поверхности проверяют проверочной линейкой в различных положениях (т.е. вдоль, поперек, по диагонали
*
Page

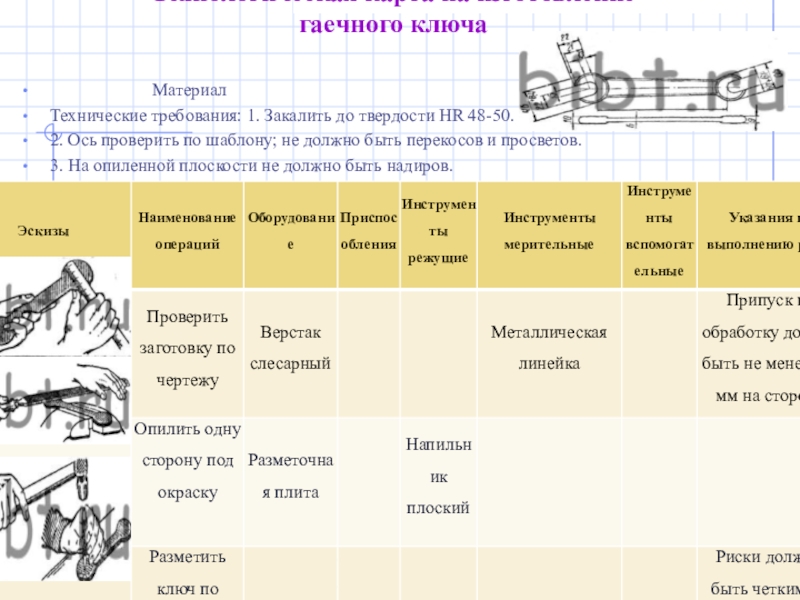

Слайд 22Технологическая карта на изготовление
гаечного ключа
Материал
Технические требования: 1. Закалить до твердости HR 48-50.
2. Ось проверить по шаблону; не должно быть перекосов и просветов.
3. На опиленной плоскости не должно быть надиров.
Технические требования: 1. Закалить до твердости HR 48-50.
2. Ось проверить по шаблону; не должно быть перекосов и просветов.
3. На опиленной плоскости не должно быть надиров.
*
Page
Слайд 24*
Page

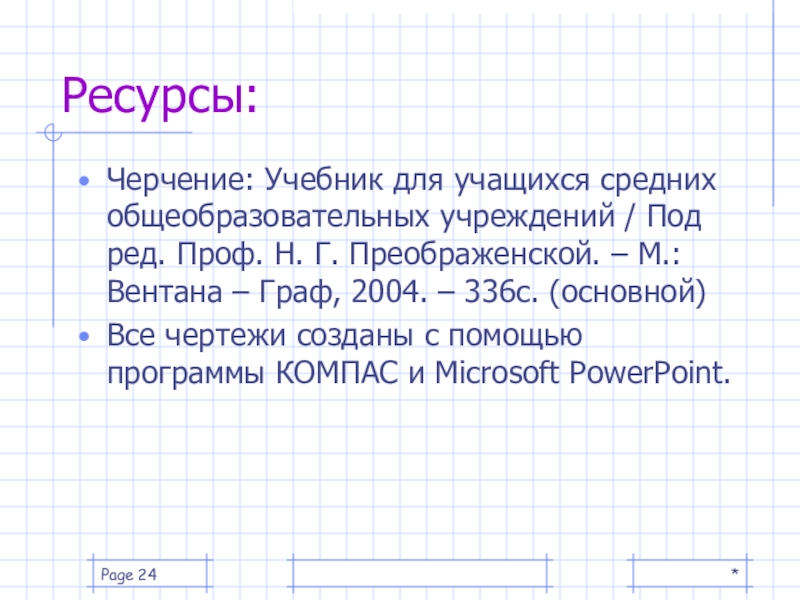

Ресурсы:
Черчение: Учебник для учащихся средних общеобразовательных учреждений / Под ред.
Проф. Н. Г. Преображенской. – М.: Вентана – Граф, 2004. – 336с. (основной)
Все чертежи созданы с помощью программы КОМПАС и Microsoft PowerPoint.
Все чертежи созданы с помощью программы КОМПАС и Microsoft PowerPoint.
