Презентация, доклад на тему СМЕШАННАЯ КЛАДКА. СВАРОЧНЫЙ ПОСТ И ЕГО КОМПЛЕКТАЦИЯ

СВАРОЧНЫЙ ПОСТ И ЕГО КОМПЛЕКТАЦИЯ»

Выполнила:
Хоменок
Валентина Анатольевна,
преподаватель
2019

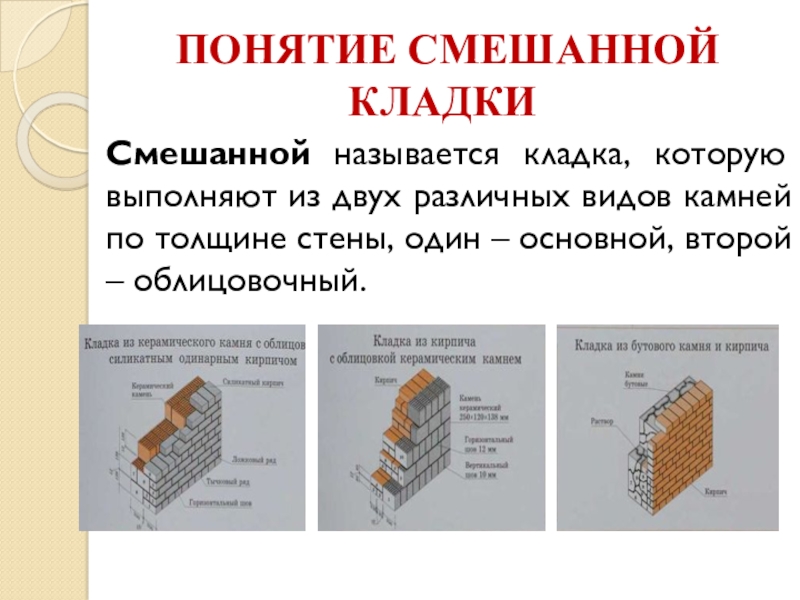

видов камней по толщине стены, один – основной, второй – облицовочный.

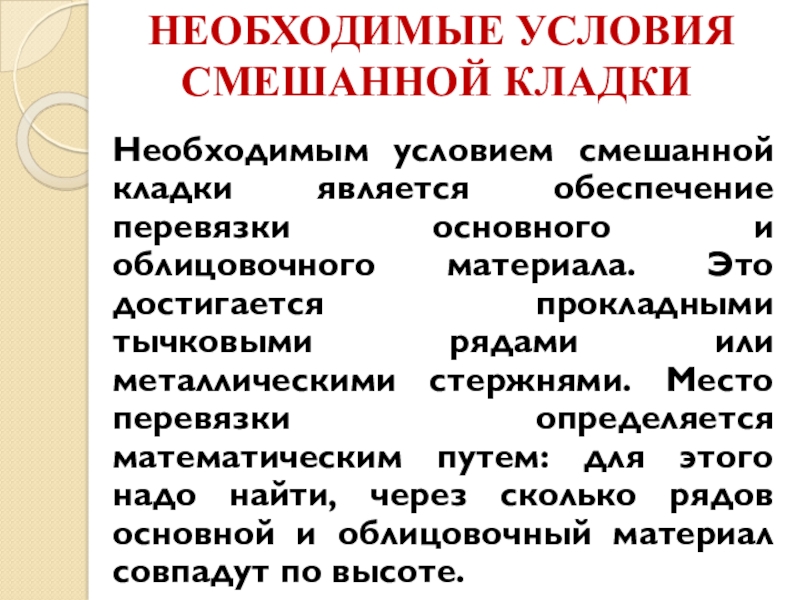

основного и облицовочного материала. Это достигается прокладными тычковыми рядами или металлическими стержнями. Место перевязки определяется математическим путем: для этого надо найти, через сколько рядов основной и облицовочный материал совпадут по высоте.

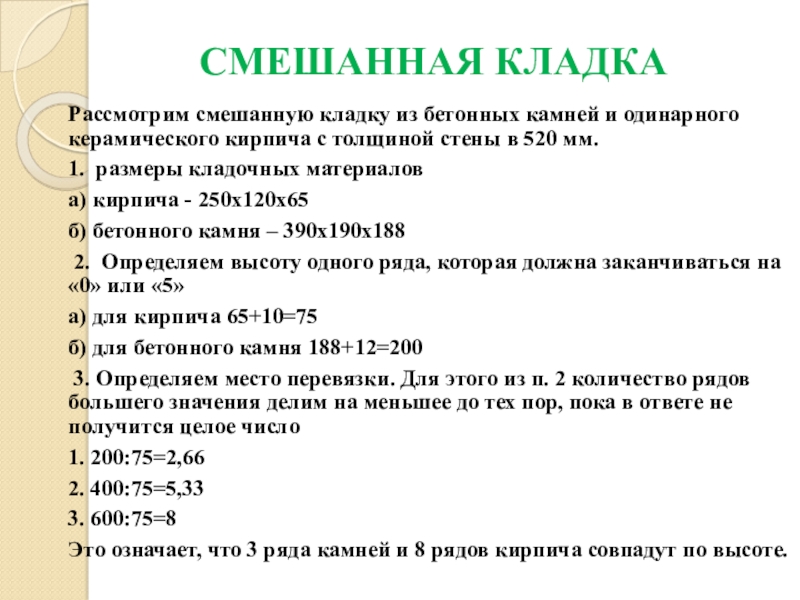

кирпича с толщиной стены в 520 мм.
1. размеры кладочных материалов
а) кирпича - 250х120х65
б) бетонного камня – 390х190х188
2. Определяем высоту одного ряда, которая должна заканчиваться на «0» или «5»
а) для кирпича 65+10=75
б) для бетонного камня 188+12=200
3. Определяем место перевязки. Для этого из п. 2 количество рядов большего значения делим на меньшее до тех пор, пока в ответе не получится целое число
1. 200:75=2,66
2. 400:75=5,33
3. 600:75=8
Это означает, что 3 ряда камней и 8 рядов кирпича совпадут по высоте.

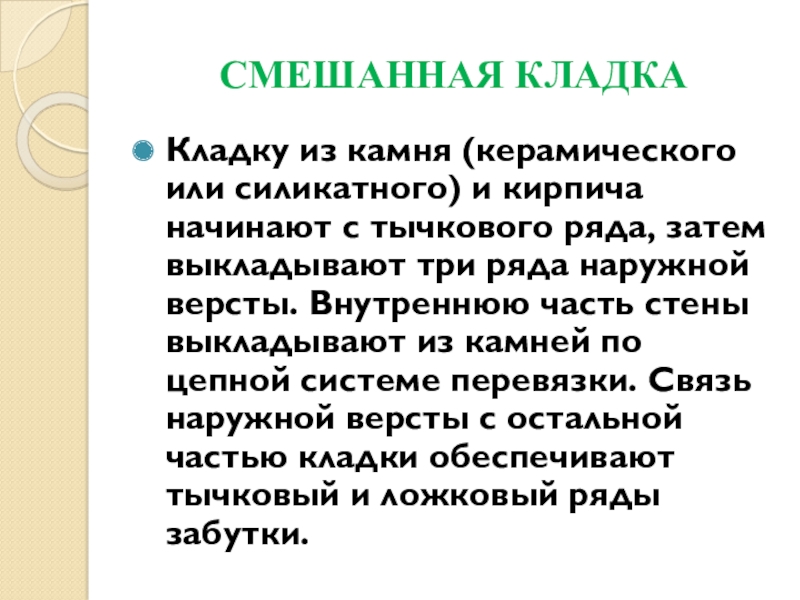

с тычкового ряда, затем выкладывают три ряда наружной версты. Внутреннюю часть стены выкладывают из камней по цепной системе перевязки. Связь наружной версты с остальной частью кладки обеспечивают тычковый и ложковый ряды забутки.

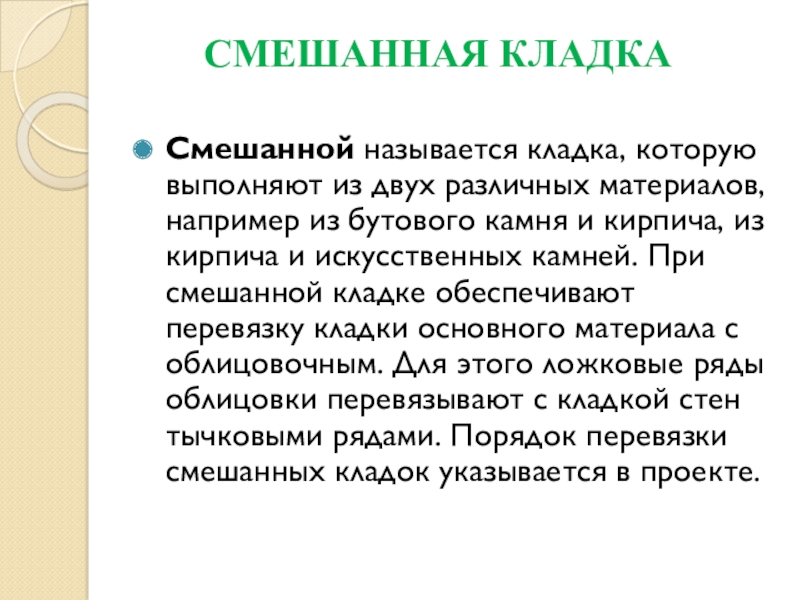

камня и кирпича, из кирпича и искусственных камней. При смешанной кладке обеспечивают перевязку кладки основного материала с облицовочным. Для этого ложковые ряды облицовки перевязывают с кладкой стен тычковыми рядами. Порядок перевязки смешанных кладок указывается в проекте.

СМЕШАННАЯ КЛАДКА

облицовочной кладки. Между перевязочными тычковыми рядами допускается расстояние не более 0,6 м.
Кладку с облицовкой выполняют звеном «двойка» или «тройка». При этом сначала выкладывают наружную версту из бутового камня на стороне стены, противоположной кир­пичной облицовке, и на такую же высоту версту облицовки из тычкового и ложковых рядов кирпича; затем делают забутку между верстой из камня и облицовкой.

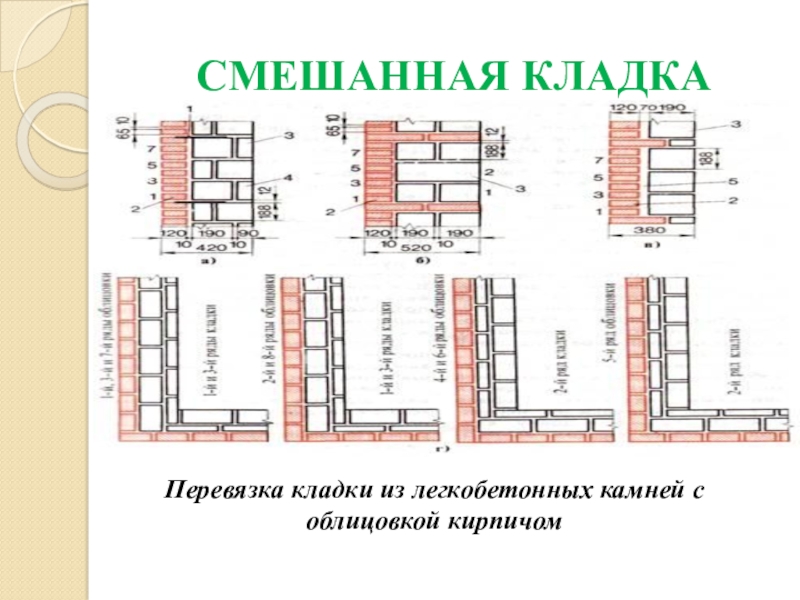

выкладываемой ложковыми рядами. Для связи ее с основной кладкой из бетонных камней в швы заделывают ме­таллические скобы через 8 рядов кирпичной облицовки или выполняют кладку с перевязкой облицовки и основой кладки прокладными кир­пичными тычковыми рядами не реже чем через восемь рядов облицовки. При этом облицовочную кладку выполняют с горизонтальными швами средней толщиной 10 мм. Это обеспечивает одинаковую высоту 8 рядов облицовки и 3 рядов кладки из камней, имеющих высоту 188 мм и, следовательно, возможность их перевязки. Такую кладку иногда выполняют с уширенным вертикальным швом


и атмосферостойкость конструкций, улучшает теплозащитные свойства стен за счет применения пористых или пустотелых каменных материалов с низкой плотностью.
Для облицовки стен, выполняемой одновременно с кладкой, используют: лицевой (отборный, окрашенный или офактуренный) кирпич и керамические или силикатные камни и плиты; тонкопиленые плиты из природного камня, а также пустотелые или кессонные (с ребром по периметру) керамические плиты и блоки

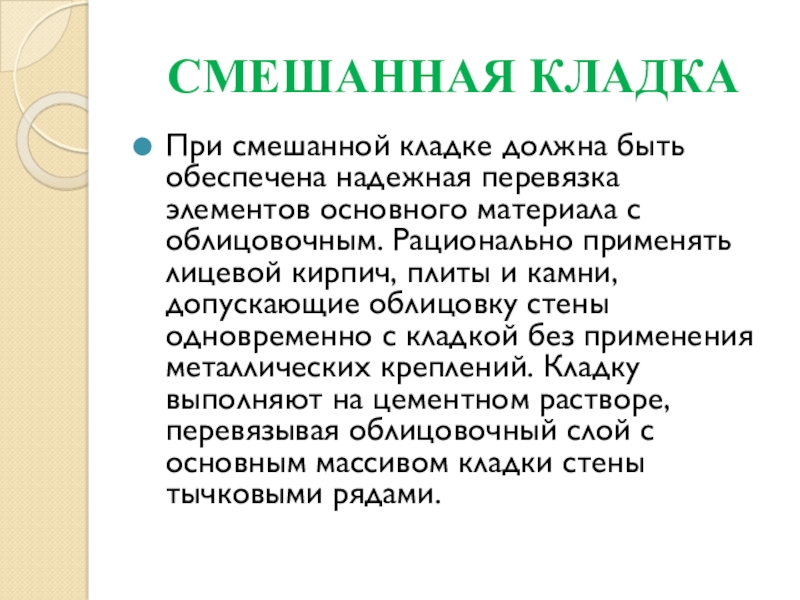

материала с облицовочным. Рационально применять лицевой кирпич, плиты и камни, допускающие облицовку стены одновременно с кладкой без применения металлических креплений. Кладку выполняют на цементном растворе, перевязывая облицовочный слой с основным массивом кладки стены тычковыми рядами.

оборудованием для выполнения сварочных работ - источником питания, сварочными проводами, электрододержателем, защитным щитком, приспособлениями для сборки и сварки, вспомогательными инструментами.

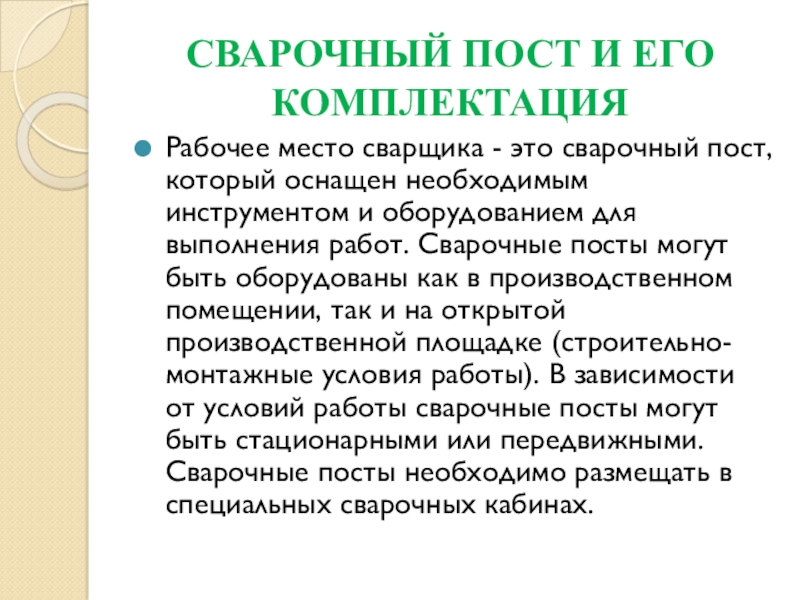

и оборудованием для выполнения работ. Сварочные посты могут быть оборудованы как в производственном помещении, так и на открытой производственной площадке (строительно-монтажные условия работы). В зависимости от условий работы сварочные посты могут быть стационарными или передвижными. Сварочные посты необходимо размещать в специальных сварочных кабинах.

СВАРОЧНЫЙ ПОСТ И ЕГО КОМПЛЕКТАЦИЯ

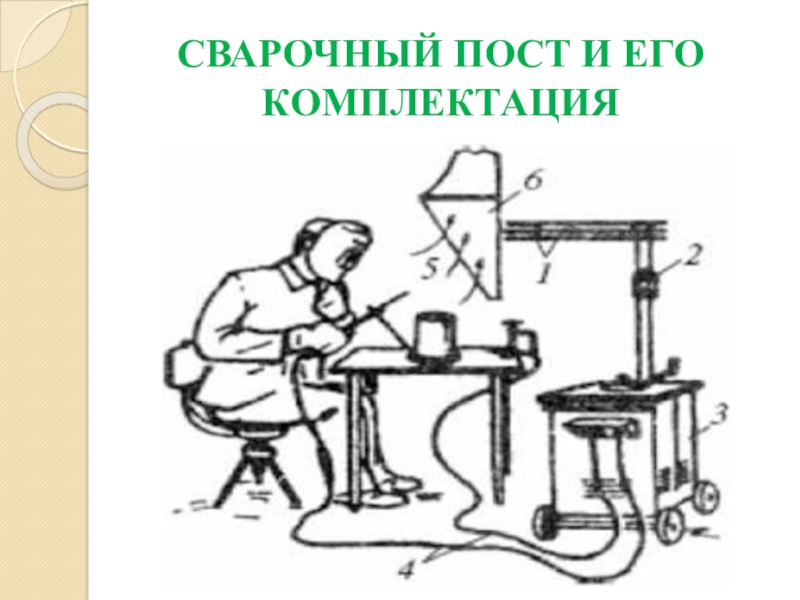

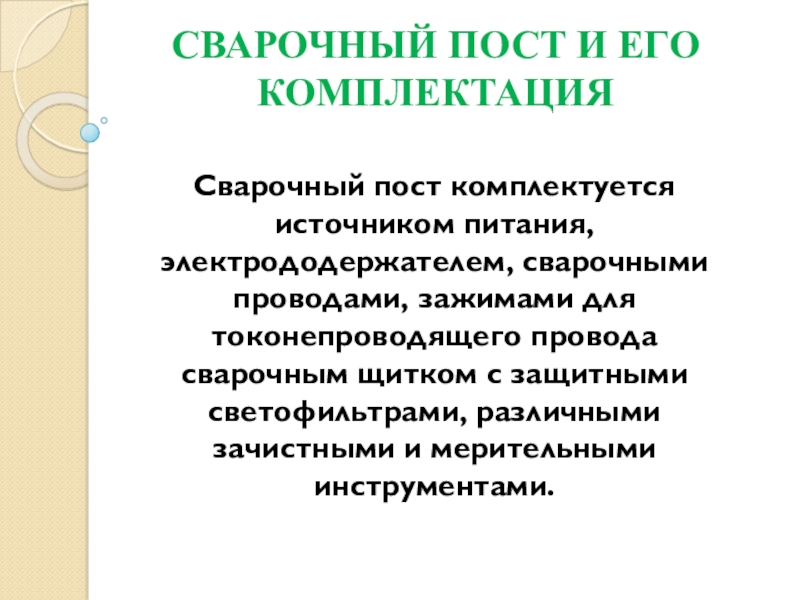

сварочными проводами, зажимами для токонепроводящего провода сварочным щитком с защитными светофильтрами, различными зачистными и мерительными инструментами.

подвода к нему тока

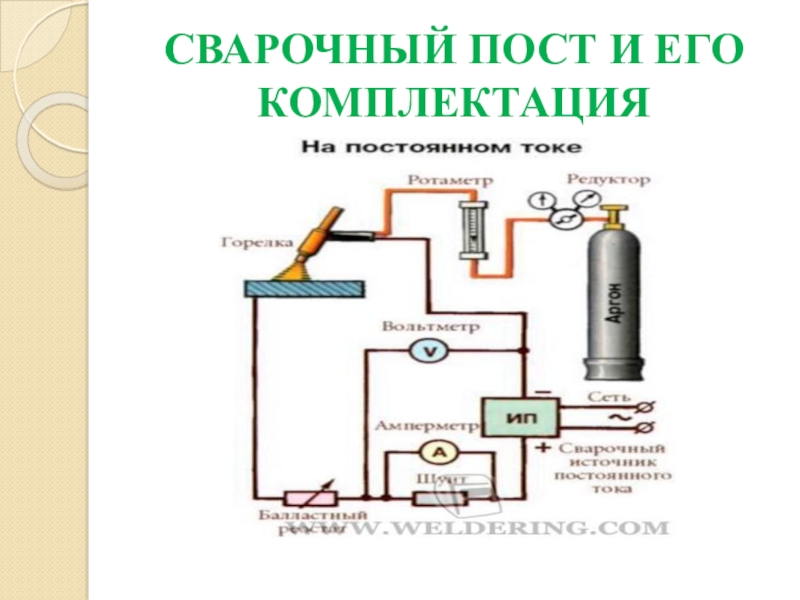

В зависимости от технологического процесса (марки свариваемого материала и типа покрытия электрода) сварочные работы выполняют либо на переменном, либо на постоянном токе. Постоянный ток имеет то преимущество, что дуга горит стабильнее, а, следовательно, процесс сварки вести легче, особенно на малых токах.

постоянного тока: сварочный преобразователь, выпрямитель, сварочный агрегат, инверторный источник или специальные источники и установки.

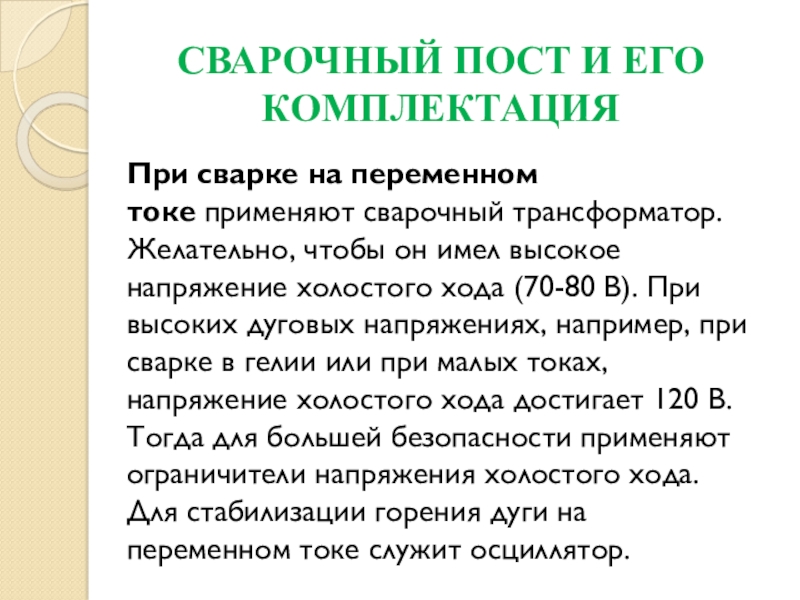

высокое напряжение холостого хода (70-80 В). При высоких дуговых напряжениях, например, при сварке в гелии или при малых токах, напряжение холостого хода достигает 120 В. Тогда для большей безопасности применяют ограничители напряжения холостого хода. Для стабилизации горения дуги на переменном токе служит осциллятор.

СВАРОЧНЫЙ ПОСТ И ЕГО КОМПЛЕКТАЦИЯ

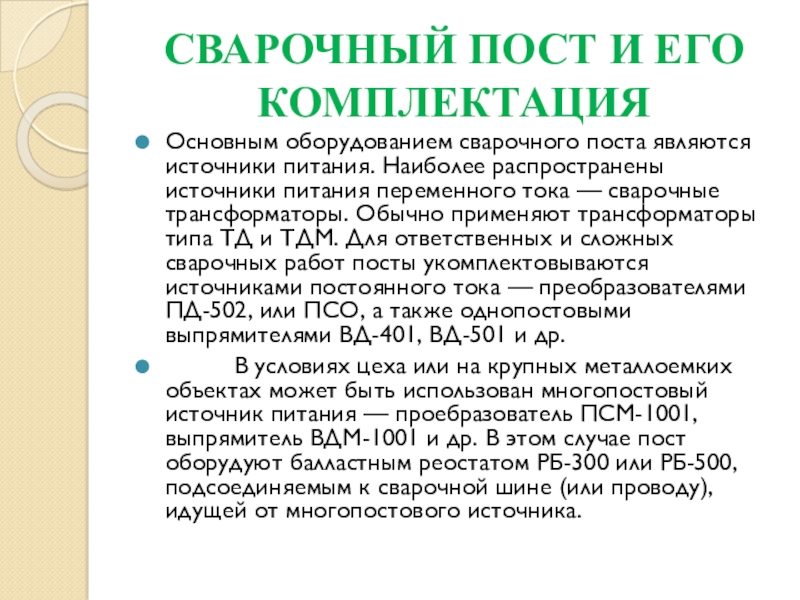

Наиболее распространены источники питания переменного тока — сварочные трансформаторы. Обычно применяют трансформаторы типа ТД и ТДМ. Для ответственных и сложных сварочных работ посты укомплектовываются источниками постоянного тока — преобразователями ПД-502, или ПСО, а также однопостовыми выпрямителями ВД-401, ВД-501 и др.
В условиях цеха или на крупных металлоемких объектах может быть использован многопостовый источник питания — проебразователь ПСМ-1001, выпрямитель ВДМ-1001 и др. В этом случае пост оборудуют балластным реостатом РБ-300 или РБ-500, подсоединяемым к сварочной шине (или проводу), идущей от многопостового источника.

сеть применяют пусковую и защитную электроаппаратуру на напряжение да 1000 В. К ней относятся рубильники закрытого типа и плавкие предохранители или автоматические выключатели. Кроме того, используют контакторы — .аппараты дистанционного правления сварочным током — и кнопки управления, необходимые для включения и выключения контакторов.

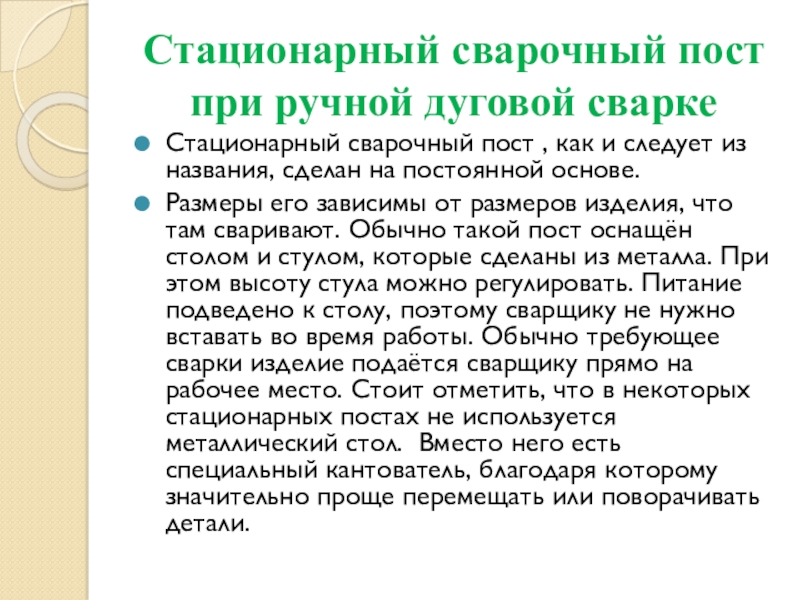

и следует из названия, сделан на постоянной основе.

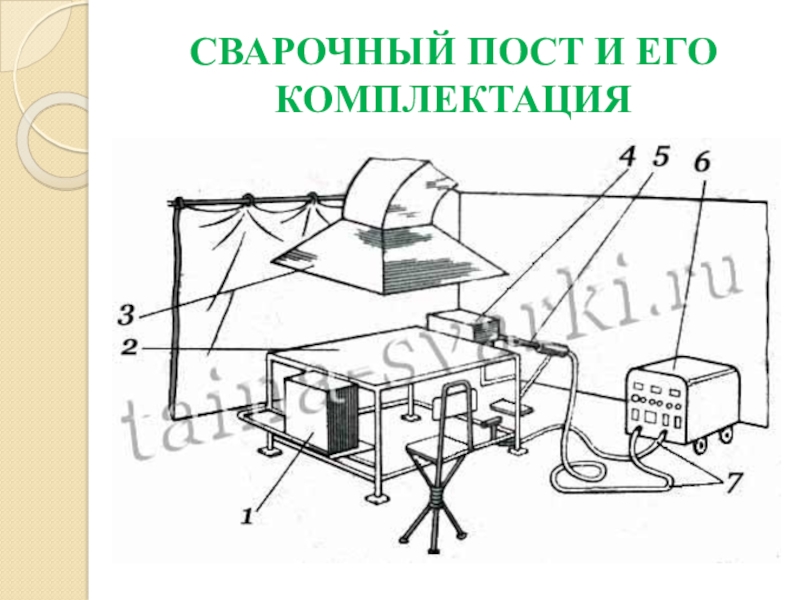

Размеры его зависимы от размеров изделия, что там сваривают. Обычно такой пост оснащён столом и стулом, которые сделаны из металла. При этом высоту стула можно регулировать. Питание подведено к столу, поэтому сварщику не нужно вставать во время работы. Обычно требующее сварки изделие подаётся сварщику прямо на рабочее место. Стоит отметить, что в некоторых стационарных постах не используется металлический стол. Вместо него есть специальный кантователь, благодаря которому значительно проще перемещать или поворачивать детали.

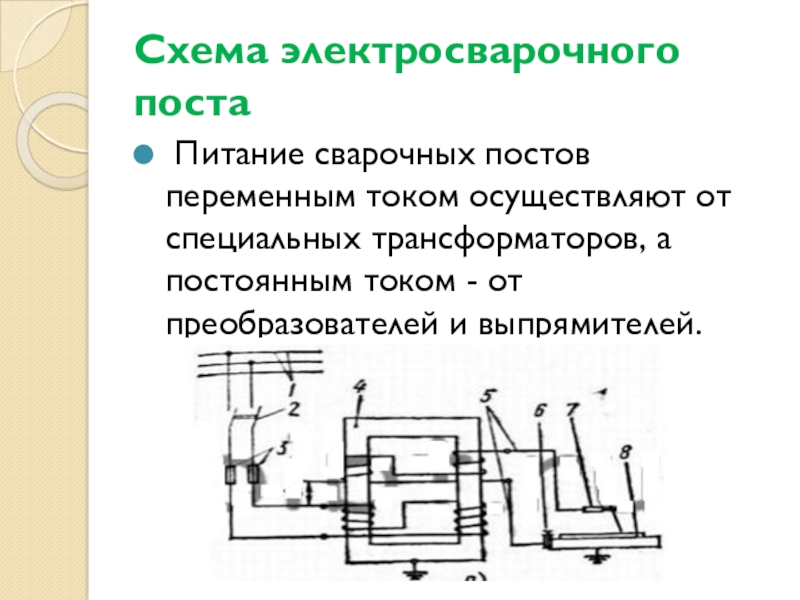

трансформаторов, а постоянным током - от преобразователей и выпрямителей.





обязательно заземляют (некоторые сварщики используют УЗО).
Рабочий стул сварщика должен для удобства работы вращаться вокруг своей оси. Материалы, из которых изготавливают стул, должны быть термостойкими и не проводить электрический ток. Сиденье и спинка могут быть изготовлены, например, из дерева.
Для удобной работы под рукой должен быть манипулятор (или вращатель) и ножная педаль, которая упрощает его управление. Манипулятор используют для сварки тел вращения.

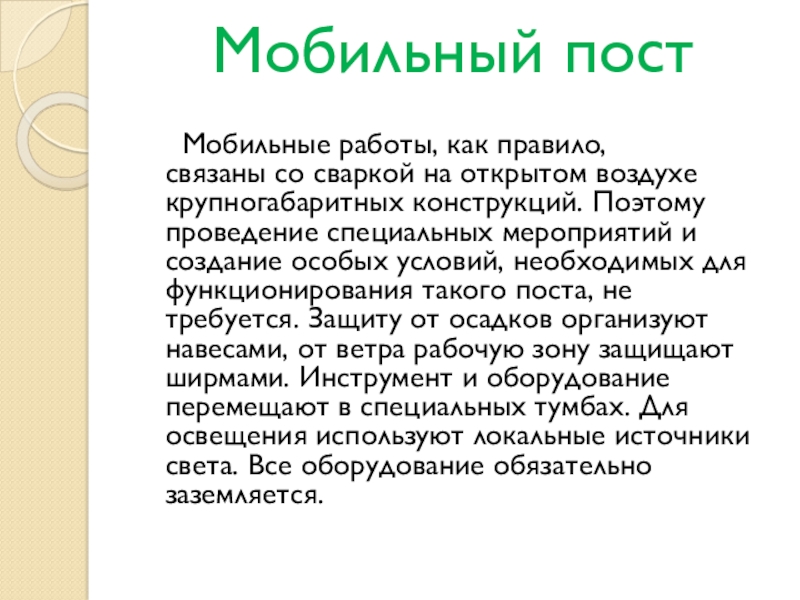

связаны со сваркой на открытом воздухе крупногабаритных конструкций. Поэтому проведение специальных мероприятий и создание особых условий, необходимых для функционирования такого поста, не требуется. Защиту от осадков организуют навесами, от ветра рабочую зону защищают ширмами. Инструмент и оборудование перемещают в специальных тумбах. Для освещения используют локальные источники света. Все оборудование обязательно заземляется.

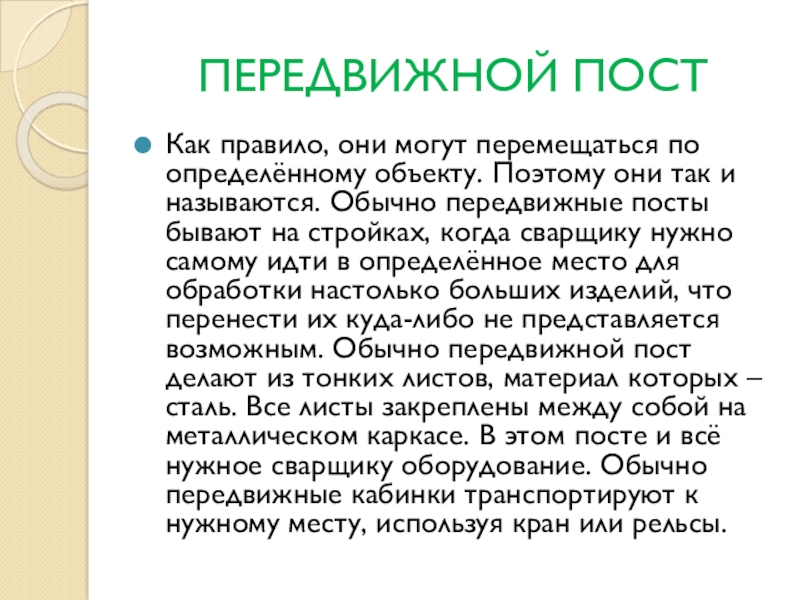

так и называются. Обычно передвижные посты бывают на стройках, когда сварщику нужно самому идти в определённое место для обработки настолько больших изделий, что перенести их куда-либо не представляется возможным. Обычно передвижной пост делают из тонких листов, материал которых – сталь. Все листы закреплены между собой на металлическом каркасе. В этом посте и всё нужное сварщику оборудование. Обычно передвижные кабинки транспортируют к нужному месту, используя кран или рельсы.

благодарю за внимание.
