Презентация, доклад по черчению на тему:Простые разрезы. Способы построения секущей плоскости в программе КОМПАС
Содержание
- 1. Презентация по черчению на тему:Простые разрезы. Способы построения секущей плоскости в программе КОМПАС
- 2. Получение разреза
- 3. Разрезом называется изображение, полученное при мысленном рассечении
- 4. Назначение разрезов:Увеличение наглядности чертежаОблегчение чтения чертежа
- 5. Сравнение разрезов и сечений

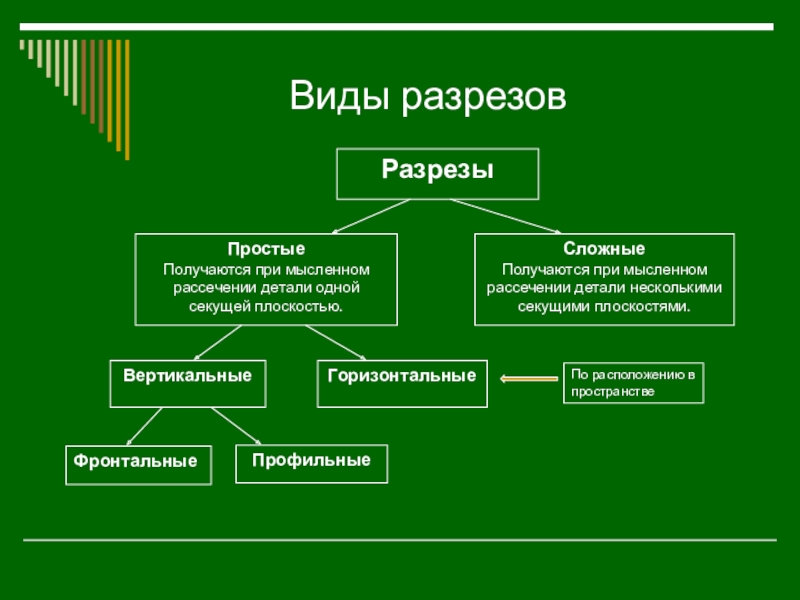

- 6. По расположению в пространствеРазрезыВиды разрезов
- 7. Фронтальный разрез Секущая плоскость параллельна фронтальной плоскости проекцийРазмещается на месте главного вида
- 8. Профильный разрез Секущая плоскость параллельна профильной плоскости проекцийРасполагается на месте вида слева
- 9. Горизонтальный разрез Секущая плоскость параллельна горизонтальной плоскости проекцийВыполняется на месте вида сверху
- 10. Простые разрезы1фронтальный2горизонтальный3профильный

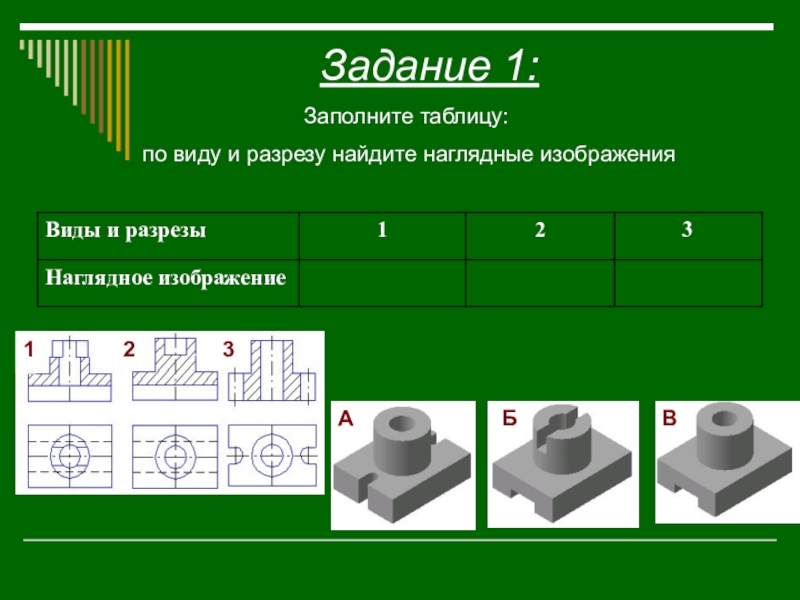

- 11. Задание 1:Заполните таблицу: по виду и разрезу найдите наглядные изображения
- 12. Задание 2:Заполните таблицу: по виду и разрезу найдите наглядные изображения и профильные разрезы
- 13. Построение секущей плоскости в программе КОМПАС
- 14. Задание на карточке:По данному количеству изображений получить

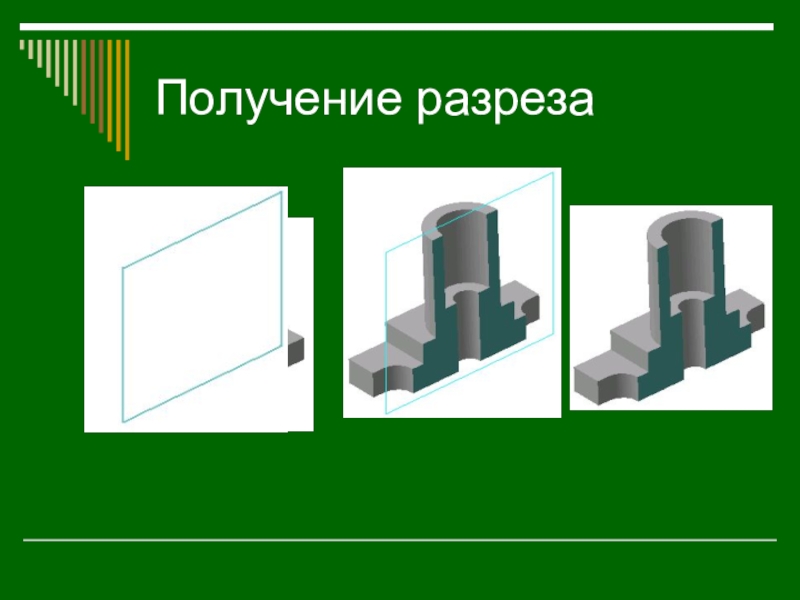

Получение разреза
Слайд 3Разрезом называется изображение, полученное при мысленном рассечении детали одной или несколькими
секущими плоскостями.
В разрезах показывается то, что получается в секущей плоскости и за ней.

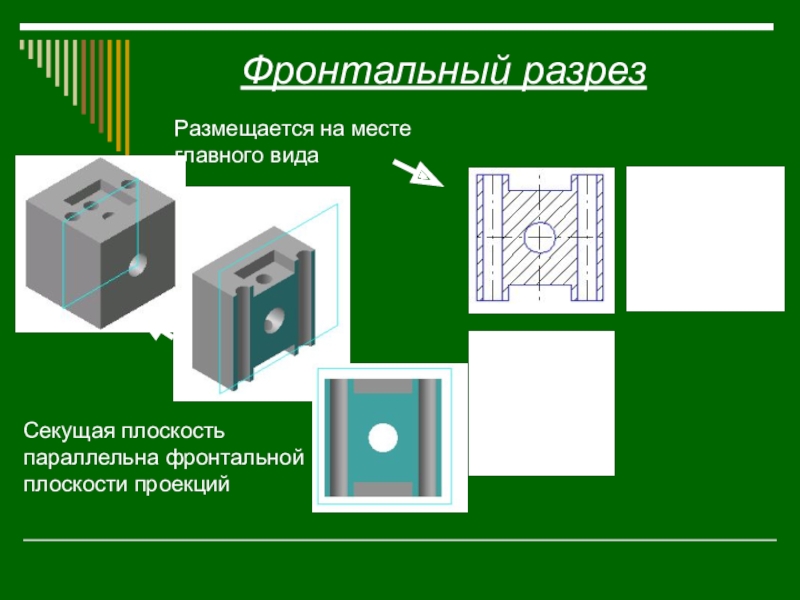

Слайд 7Фронтальный разрез
Секущая плоскость параллельна фронтальной плоскости проекций
Размещается на месте главного
вида
Слайд 8Профильный разрез
Секущая плоскость параллельна профильной плоскости проекций
Располагается на месте вида
слева

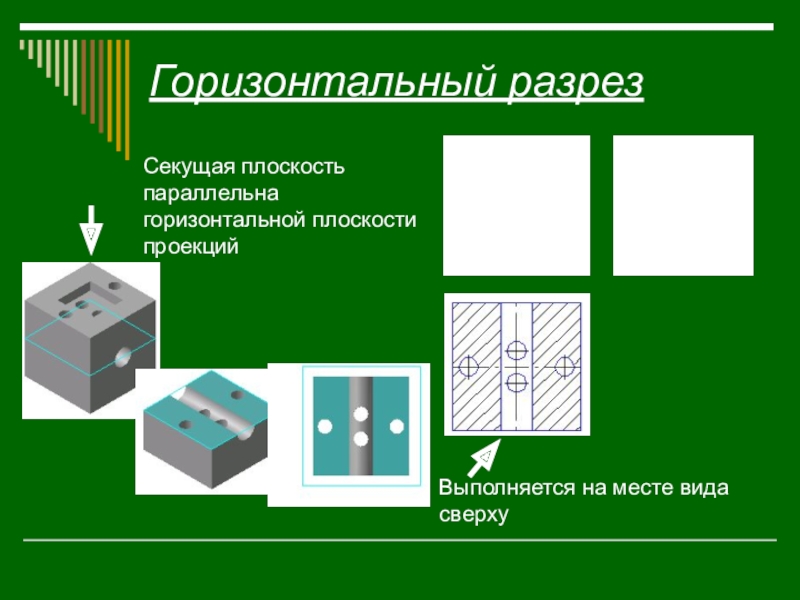

Слайд 9Горизонтальный разрез
Секущая плоскость параллельна горизонтальной плоскости проекций
Выполняется на месте вида
сверху

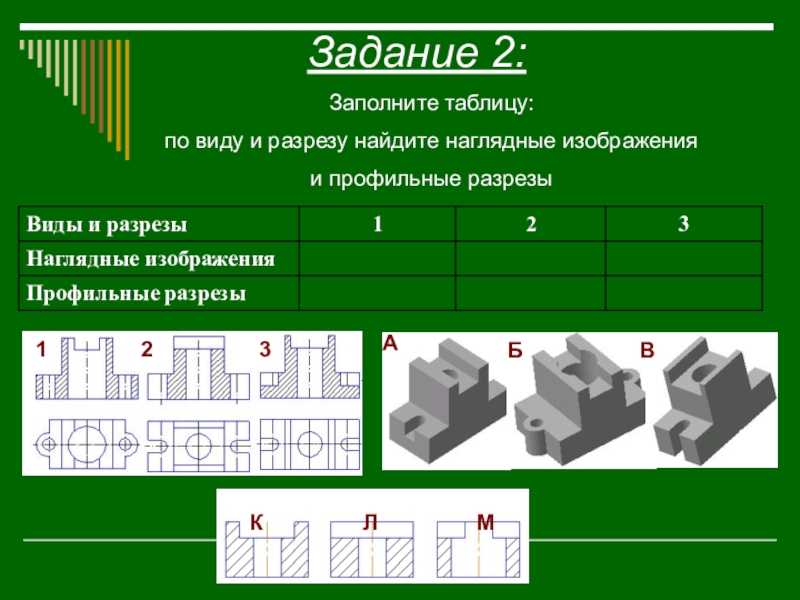

Слайд 12Задание 2:
Заполните таблицу:
по виду и разрезу найдите наглядные изображения
и
профильные разрезы
Слайд 14Задание на карточке:
По данному количеству изображений получить трехмерное изображение детали в
КОМПАС 3D, построить фронтальную секущую плоскость.
Фигуру сечения выделить цветом.
Фигуру сечения выделить цветом.
