Презентация, доклад на тему Шиповые столярные соединения. Разметка и изготовление шипов и проушин
Содержание
- 1. Шиповые столярные соединения. Разметка и изготовление шипов и проушин
- 2. Шиповые соединения деревянных деталей со склеиванием отличаются
- 3. Слайд 3
- 4. Слайд 4
- 5. Для наибольшей прочности одинарного шипового соединения установлены
- 6. Слайд 6
- 7. Слайд 7
- 8. Слайд 8
- 9. Слайд 9
- 10. Слайд 10
- 11. Слайд 11
- 12. Слайд 12
- 13. Слайд 13
- 14. Слайд 14
- 15. Слайд 15
- 16. Слайд 16
- 17. Слайд 17
- 18. Слайд 18

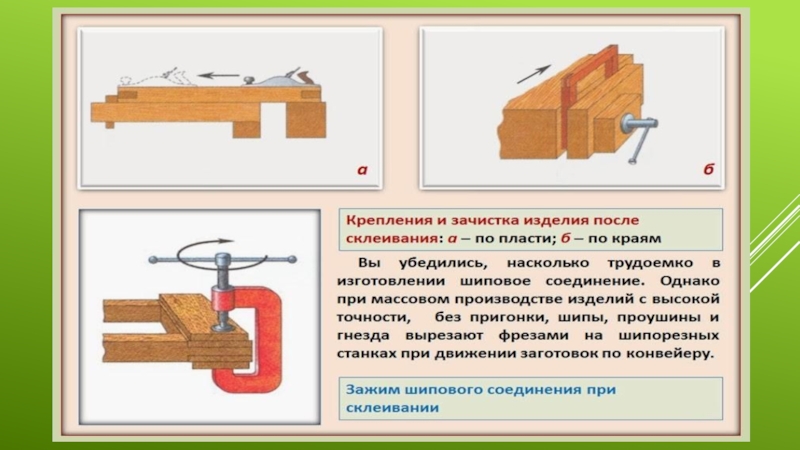

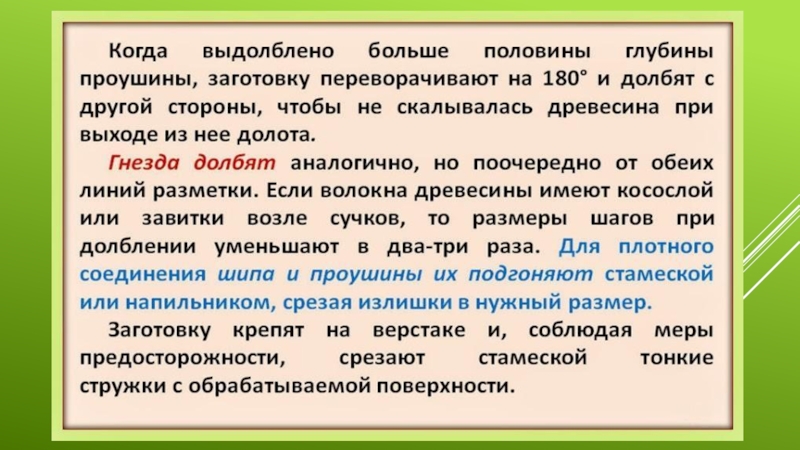

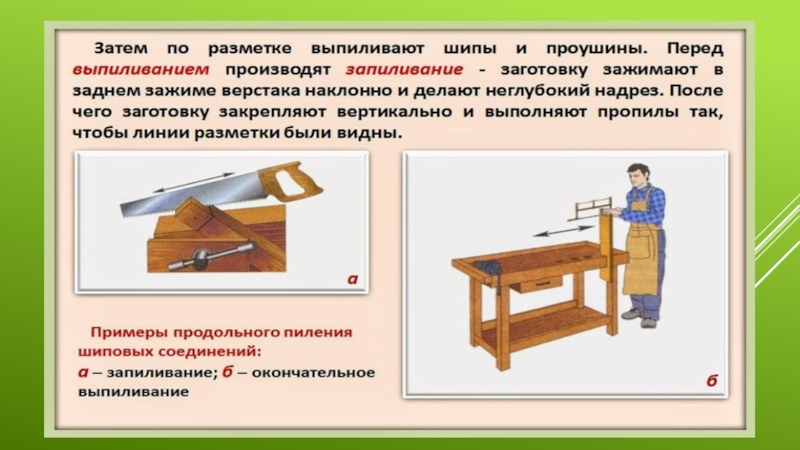

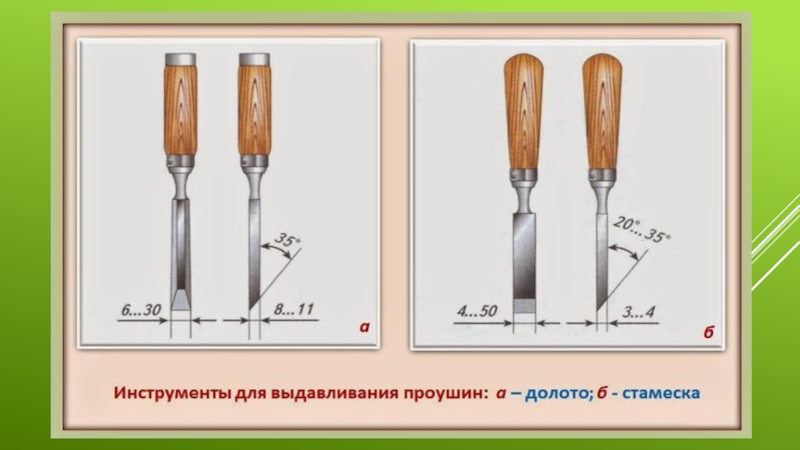

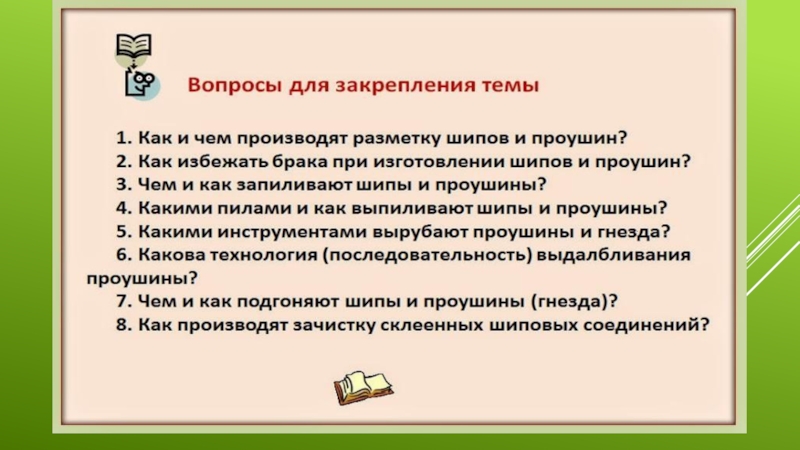

- 19. Слайд 19
- 20. Спасибо за внимание
Шиповые соединения деревянных деталей со склеиванием отличаются большой прочностью, поэтому нашли широкое применение при изготовлении дверных и оконных переплетов и блоков, мебели и различных деревянных конструкций.а одинарным шипомб двойным шипом1. шип2. проушина 3. гнездов серединное соединение:Шиповые
Слайд 2Шиповые соединения деревянных деталей со склеиванием отличаются большой
прочностью, поэтому нашли
широкое применение при изготовлении дверных и
оконных переплетов и блоков, мебели и различных деревянных конструкций.
оконных переплетов и блоков, мебели и различных деревянных конструкций.

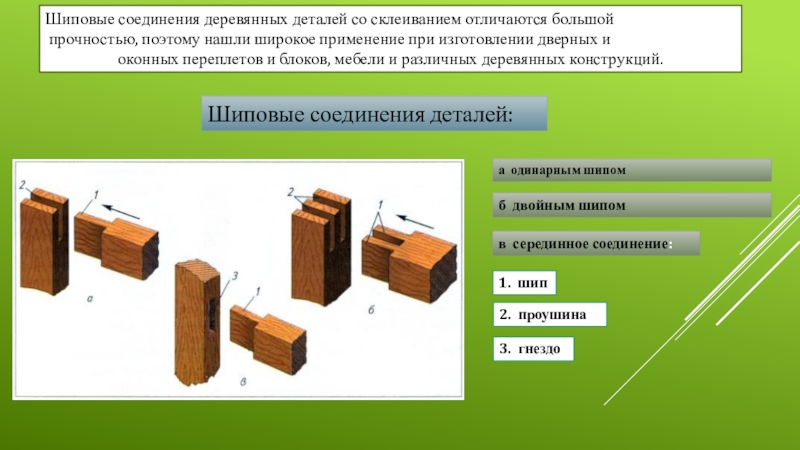

а одинарным шипом
б двойным шипом
1. шип
2. проушина
3. гнездо
в серединное соединение:
Шиповые соединения деталей:
Слайд 5Для наибольшей прочности одинарного шипового соединения установлены следующие толщины шипов и
ширины проушин угловых концевых и серединных соединений:
S2=0,4 S0
S1=S3=0,5(S0 – S2)=0,3
а — концевое
б — тавровое
в — ящичное
S0 — толщина бруска; S2 — толщина шипа или ширина проушины;
S1 и S3 — толщина ушек
