Презентация, доклад на тему Шиповое соединение к плану урока по УК-1
Содержание
- 1. Шиповое соединение к плану урока по УК-1
- 2. Цель урока:

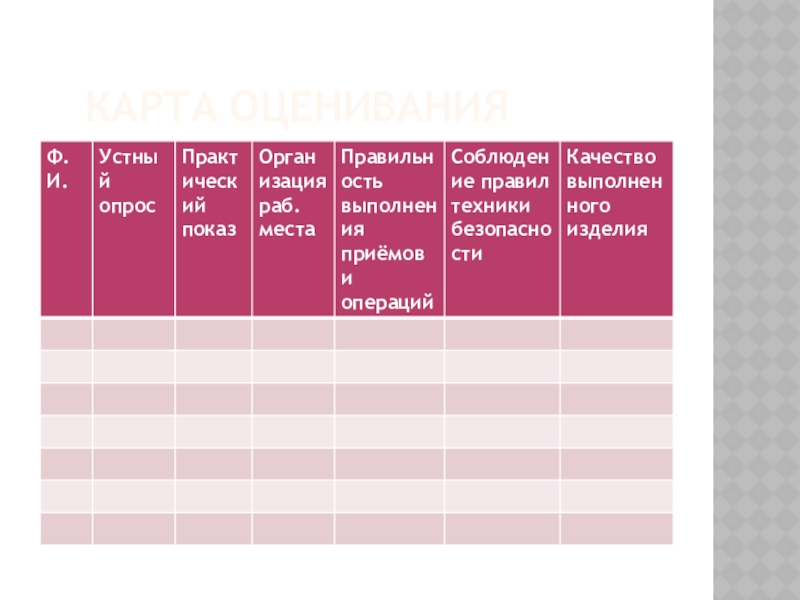

- 3. Карта оценивания

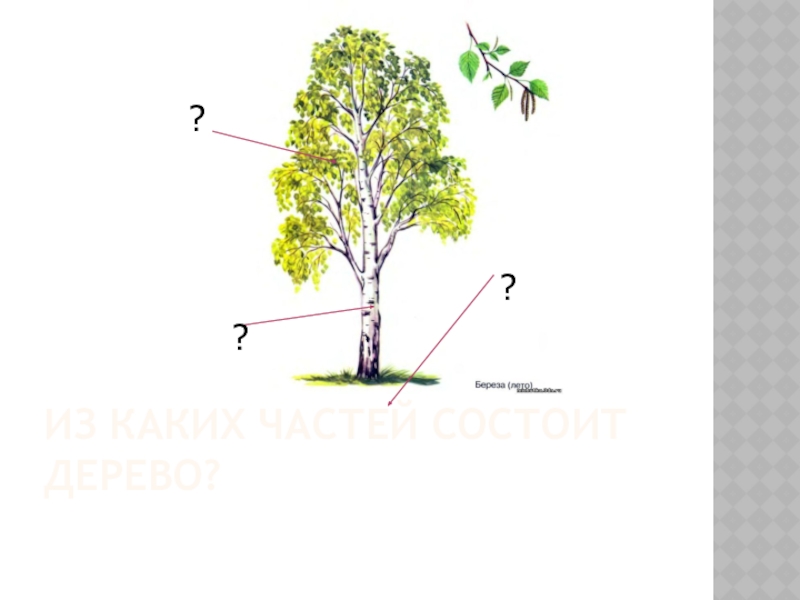

- 4. Из каких частей состоит дерево????

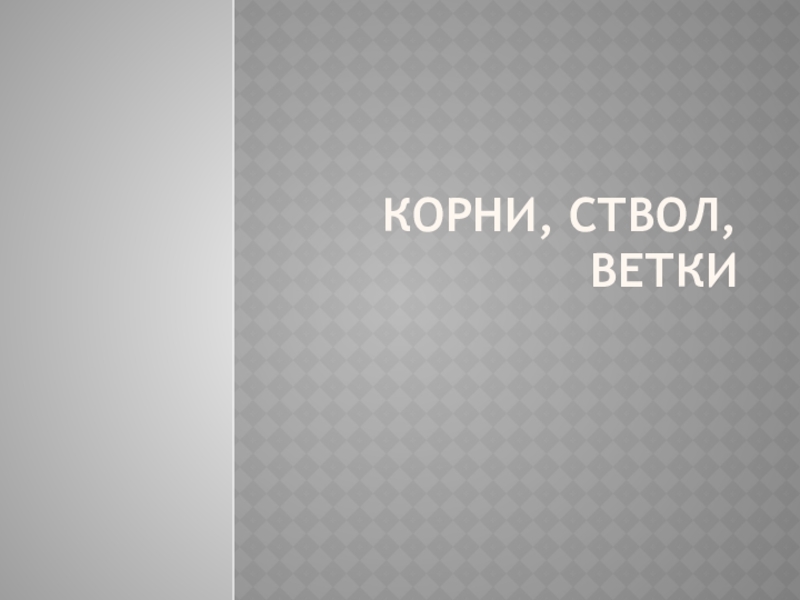

- 5. Корни, ствол, ветки
- 6. Назовите основные виды пиломатериалов?
- 7. Назовите виды шипов?
- 8. А- одинарный; б- двойной; в- многократный; г- круглый; д, е- ласточкин хвост; ж, з- зубчатые.
- 9. Назовите элементы шипового соединения?
- 10. 1 — заплечики шипа; 2 —
- 11. Какой порок древесины будет препятствовать изготовлению шипа и проушины?
- 12. сучок

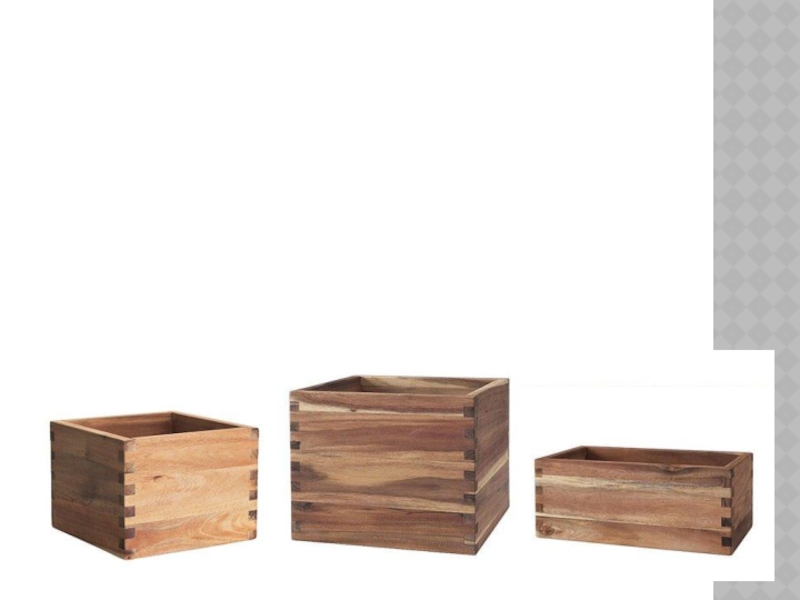

- 13. Шиповые соединения применяются
- 14. Слайд 14
- 15. Слайд 15
- 16. Заготовки для изделий с шиповым соединением производят из древесины хвойных и твёрдых лиственных пород
- 17. Заготовки получают путём распиливания бревна на пилораме на не обрезные доски
- 18. Затем не обрезную доску распускают на циркулярке на бруски и обрезные доски
- 19. Разметка деталей шипа и проушины 1. Рейсмус
- 20. Запилить шип или проушину по линии разметки1.
- 21. Отпилить щёчки у шипа1. Деталь закрепить в
- 22. Продолбить проушину с двух сторон1. Перед долблением,
- 23. Подогнать шип по размеру проушины1. Предварительно попробовать

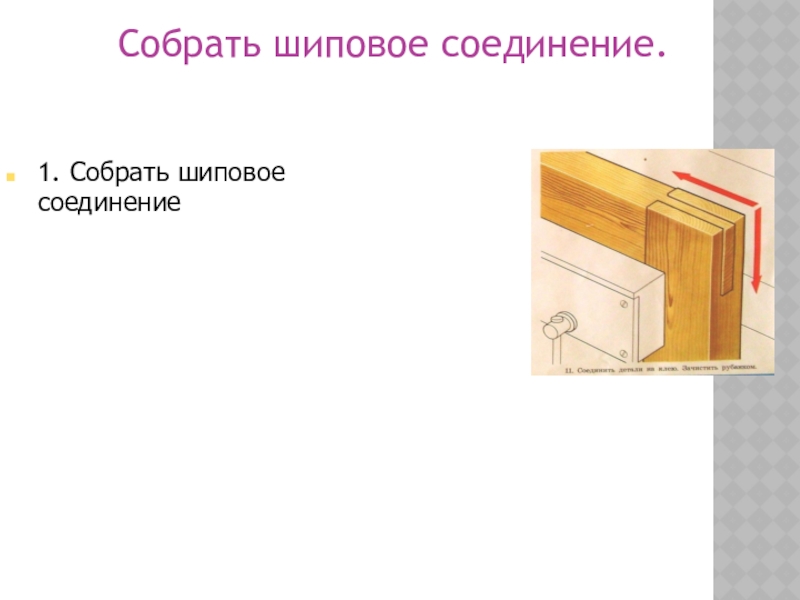

- 24. Собрать шиповое соединение.1. Собрать шиповое соединение
- 25. Настройка рейсмуса1. Освободить клин, подогнать направляющие к
- 26. Техника безопасности при работе с
- 27. 1.Разметка шипа и проушины. 2.Запилить
Цель урока: научиться правильно и качественно

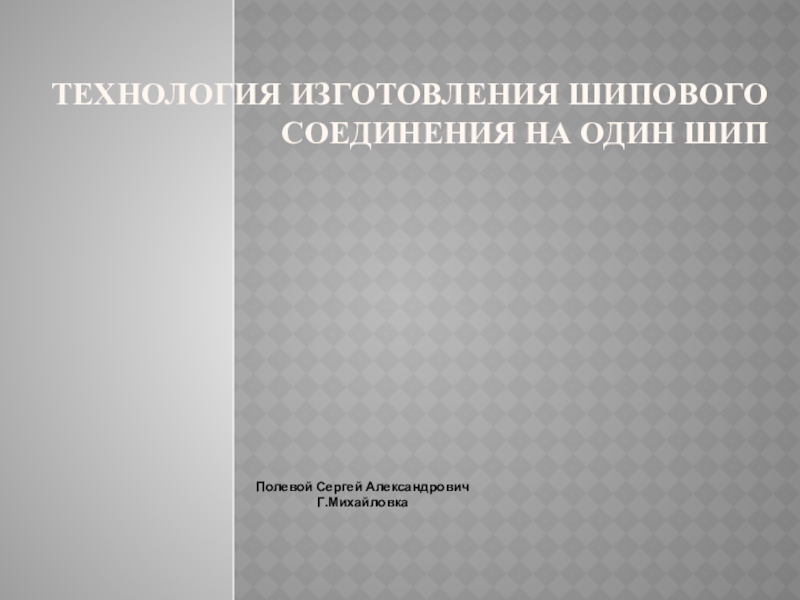

Слайд 1Технология изготовления шипового соединения на один шип
Полевой Сергей Александрович
Г.Михайловка
Слайд 8А- одинарный; б- двойной; в- многократный; г- круглый; д, е- ласточкин
хвост; ж, з- зубчатые.
Слайд 16Заготовки для изделий с шиповым соединением производят из древесины хвойных и
твёрдых лиственных пород

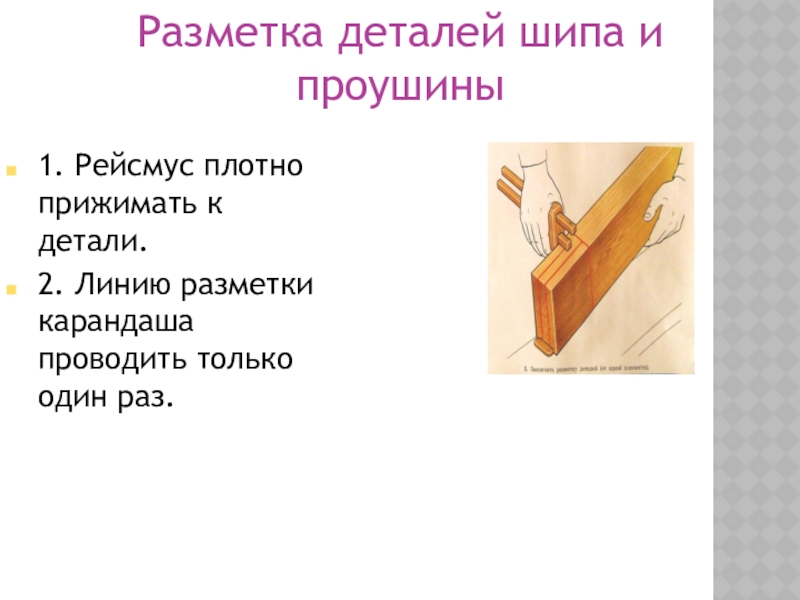

Слайд 19Разметка деталей шипа и проушины
1. Рейсмус плотно прижимать к детали.
2.
Линию разметки карандаша проводить только один раз.

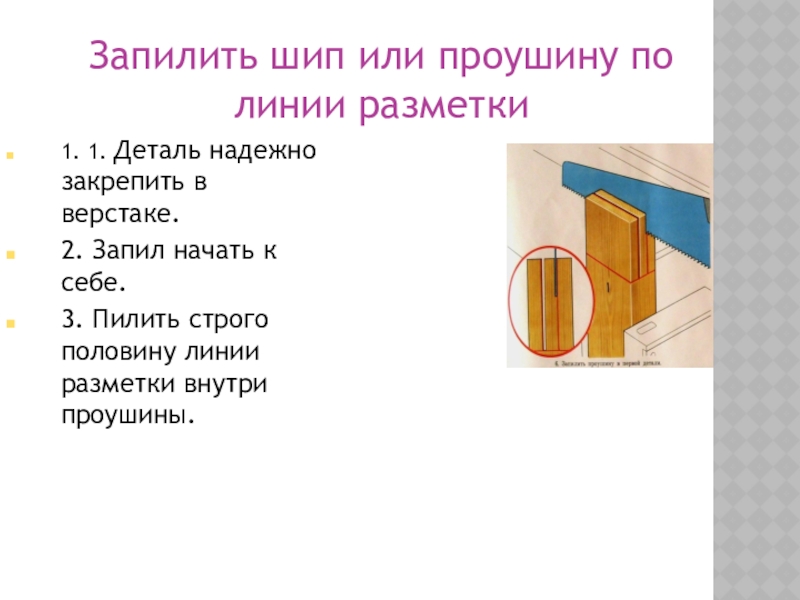

Слайд 20Запилить шип или проушину по линии разметки
1. 1. Деталь надежно
закрепить в верстаке.
2. Запил начать к себе.
3. Пилить строго половину линии разметки внутри проушины.
2. Запил начать к себе.
3. Пилить строго половину линии разметки внутри проушины.
Слайд 21Отпилить щёчки у шипа
1. Деталь закрепить в тисках.
2. Запил щёчек выполнять
по линии разметки.
3. Не допускать запил на элемент шипа.
3. Не допускать запил на элемент шипа.

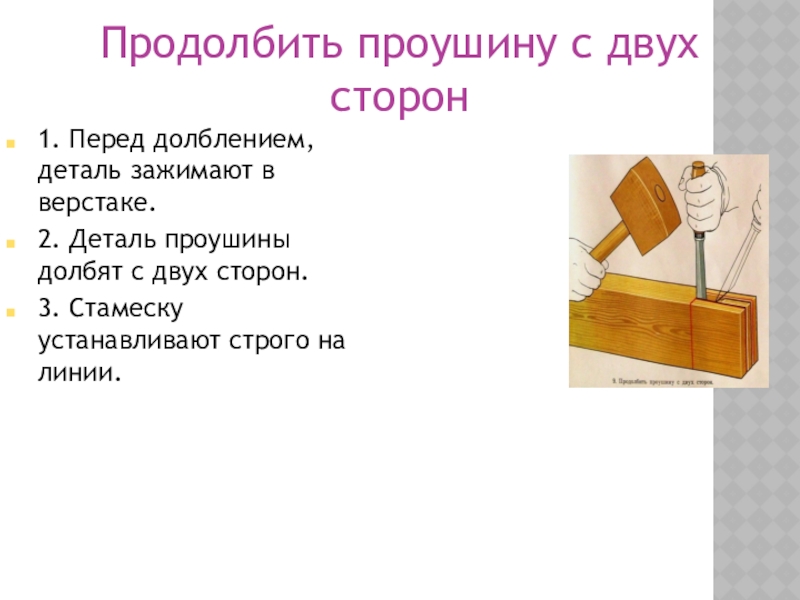

Слайд 22Продолбить проушину с двух сторон
1. Перед долблением, деталь зажимают в верстаке.
2.
Деталь проушины долбят с двух сторон.
3. Стамеску устанавливают строго на линии.
3. Стамеску устанавливают строго на линии.
Слайд 23Подогнать шип по размеру проушины
1. Предварительно попробовать собрать шиповое соединение.
2. Проверить
плотность соединения, совпадение размеров шипового соединения.
3. Установив деталь на упор, подогнать стамеской шип или проушину по размеру.
3. Установив деталь на упор, подогнать стамеской шип или проушину по размеру.
Слайд 25Настройка рейсмуса
1. Освободить клин, подогнать направляющие к разметочным линиям линейки.
2. Настроить
рейсмус по размерам чертежа и зажать клин.
3. Повторно проверить размеры на направляющих.
3. Повторно проверить размеры на направляющих.
Слайд 26
Техника безопасности при работе с режущими инструментами
Необходимо надежно закреплять заготовку на
верстаке;
Работать следует только исправным и хорошо заточенным инструментом;
Не следует подрезать шипы и проушины стамеской и напильником, держа детали на коленях , а делать это нужно на верстаке в закрепленном положении.
Работать следует только исправным и хорошо заточенным инструментом;
Не следует подрезать шипы и проушины стамеской и напильником, держа детали на коленях , а делать это нужно на верстаке в закрепленном положении.
Слайд 27 1.Разметка шипа и проушины. 2.Запилить шип и проушину по линии разметки.
3.Отпилить щёчки у шипа. 4.Продолбить проушину с двух сторон.
5.Подогнать шип по размеру проушины. 6.Собрать шиповое соединение.
