Слайд 1СБОРКА РЕДУКТОРА
Модуль ПМ2 ПК2.1 ПК 2.2
,,Сборка конических зубчатых передач

,, на примере сборки редуктора а\м ВАЗ 2104 2105

Профессия « Слесарь»





мастер Глебов А.В
СБОРКА РЕДУКТОРА Модуль ПМ2  ПК2.1 ПК 2.2,,Сборка конических зубчатых передач ,, на примере сборки редуктора а\м

Слайд 2 Детали редуктора тщательно промываем в керосине и внимательно осматриваем. При повреждении

хотя бы одного зуба ( выкрашивание, волны , риски, задиры на рабочей поверхности), заменяем шестерни на новые. Грани между вершинами рабочей поверхности зубьев ведомой шестерни должны быть острыми. Если видны малейшие забоины или закругления- главную пару заменяем на новую.
Детали редуктора тщательно промываем в керосине и внимательно осматриваем. При повреждении хотя

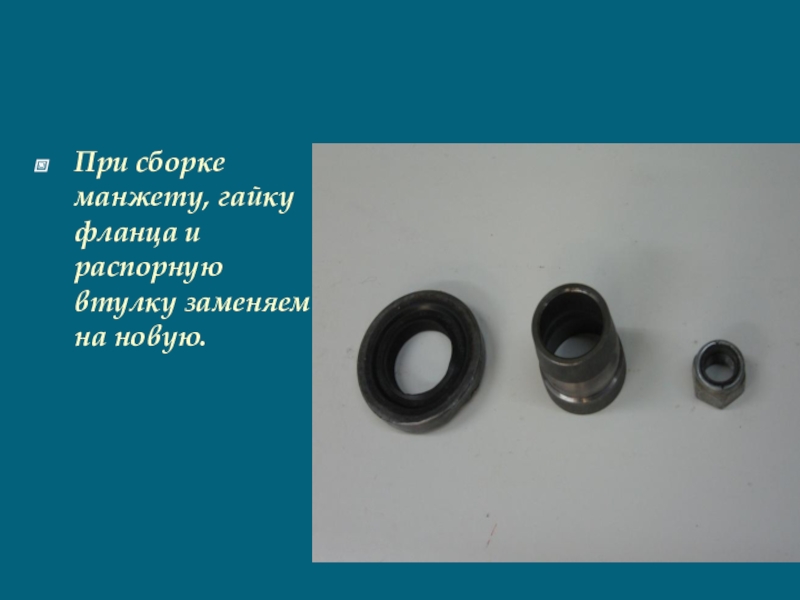

Слайд 4При сборке манжету, гайку фланца и распорную втулку заменяем на новую.

При сборке манжету, гайку фланца и распорную втулку заменяем на новую.

Слайд 5Запрессовываем наружные кольца переднего и заднего подшипников в картер с помощью

алюминевой выколотки.
Запрессовываем наружные кольца переднего и заднего подшипников в картер с помощью алюминевой выколотки.

Слайд 6Устанавливаем регулировочное кольцо требуемой толщины на вал и с помощью обрезка

трубы нужного диаметра напрессовываем внутреннее кольцо подшипника.
Устанавливаем регулировочное кольцо требуемой толщины на вал и с помощью обрезка трубы нужного диаметра напрессовываем внутреннее кольцо

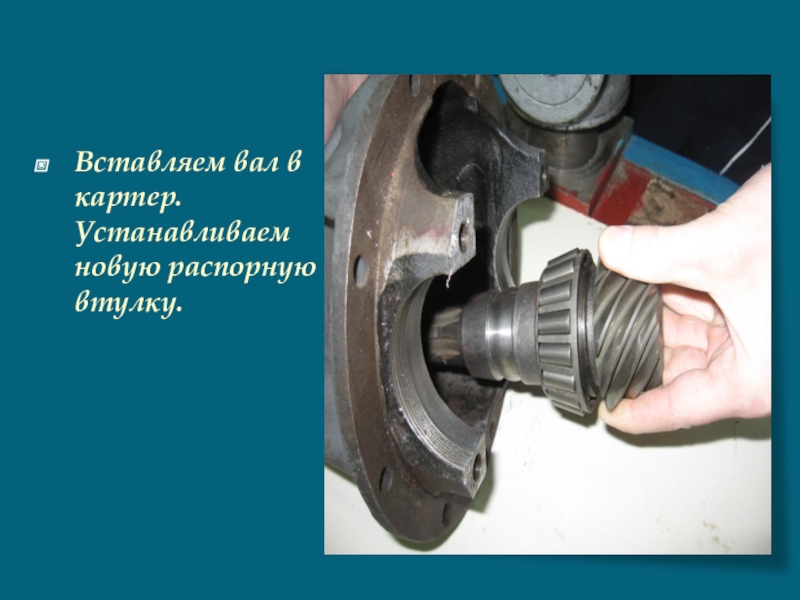

Слайд 7Вставляем вал в картер. Устанавливаем новую распорную втулку.

Вставляем вал в картер. Устанавливаем новую распорную втулку.

Слайд 8Устанавливаем внутреннее кольцо переднего подшипника, шайбу , манжету .

Устанавливаем внутреннее кольцо переднего подшипника, шайбу , манжету .

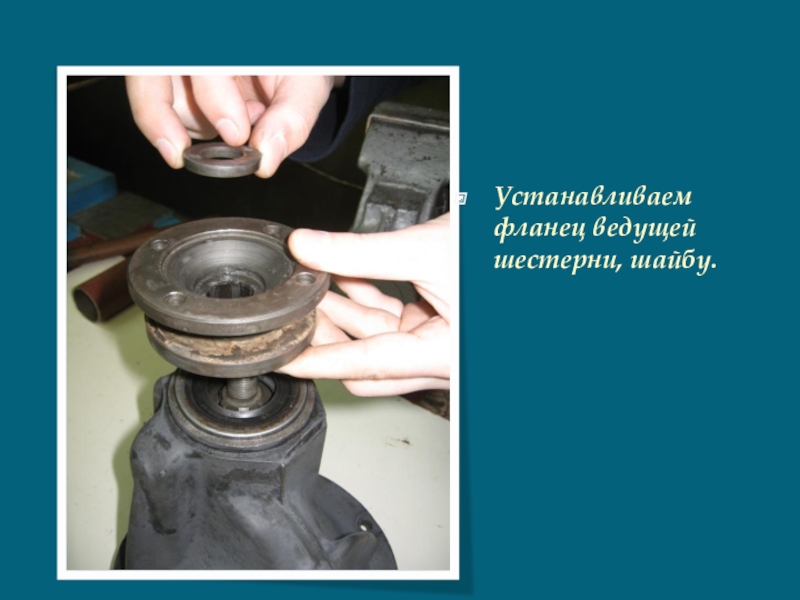

Слайд 9Устанавливаем фланец ведущей шестерни, шайбу.

Устанавливаем фланец ведущей шестерни, шайбу.

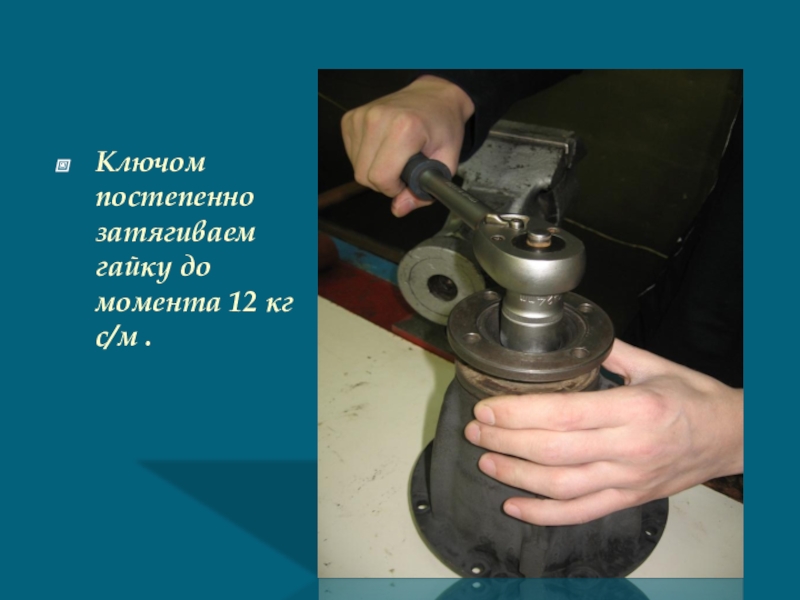

Слайд 10Ключом постепенно затягиваем гайку до момента 12 кг с/м .

Ключом постепенно затягиваем гайку до момента 12 кг с/м .

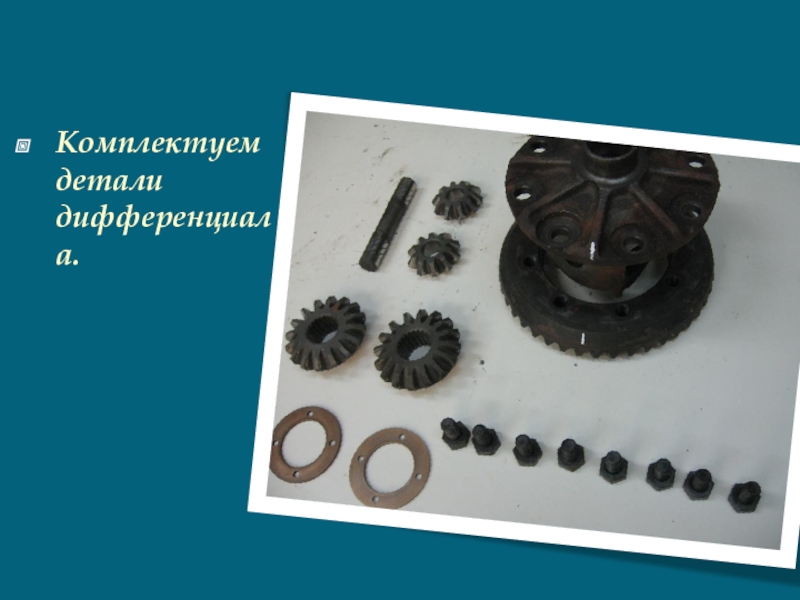

Слайд 11Комплектуем детали дифференциала.

Комплектуем детали дифференциала.

Слайд 12Устанавливаем в корпус дифференциала шестерни полуосей с регулировочными шайбами.

Устанавливаем в корпус дифференциала шестерни полуосей с регулировочными шайбами.

Слайд 13В отверстие корпуса вводим шестерни сателлитов, строго соосно.

В отверстие корпуса вводим шестерни сателлитов, строго соосно.

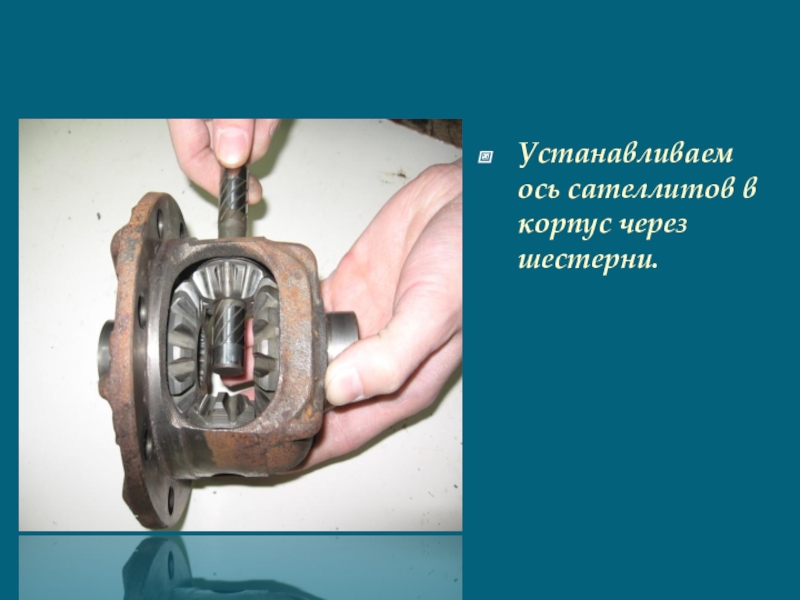

Слайд 14Устанавливаем ось сателлитов в корпус через шестерни.

Устанавливаем ось сателлитов в корпус через шестерни.

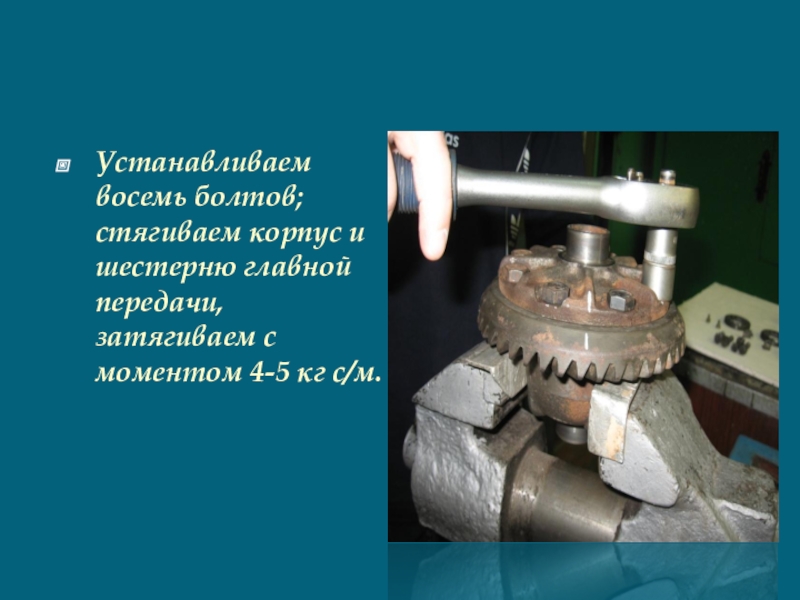

Слайд 15Устанавливаем восемь болтов; стягиваем корпус и шестерню главной передачи, затягиваем с

моментом 4-5 кг с/м.
Устанавливаем восемь болтов; стягиваем корпус и шестерню главной передачи, затягиваем с моментом 4-5 кг с/м.

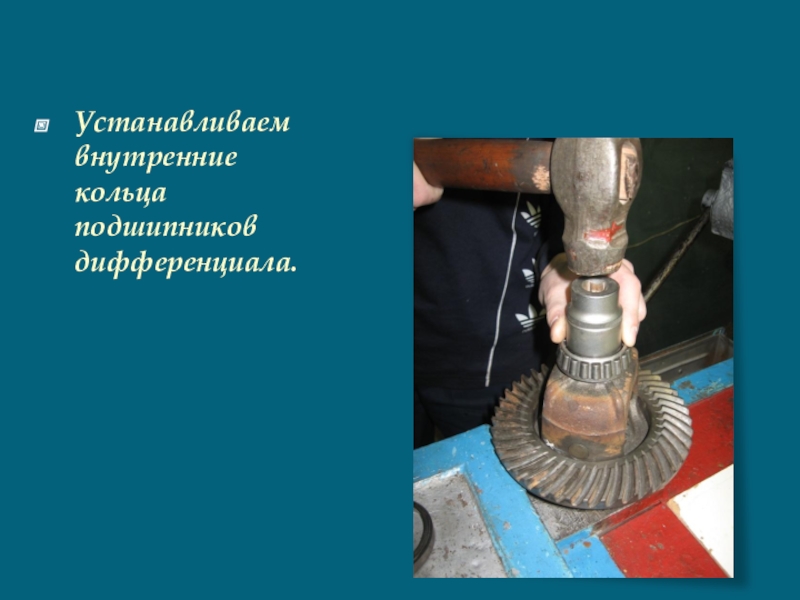

Слайд 16Устанавливаем внутренние кольца подшипников дифференциала.

Устанавливаем внутренние кольца подшипников дифференциала.

Слайд 17Устанавливаем корпус дифференциала вместе с подшипниками в картер и затягиваем болты

крепления крышек подшипников. Полуосевые шестерни должны встать в корпус дифференциала плотно, но проворачиваться от руки.
Устанавливаем корпус дифференциала вместе с подшипниками в картер и затягиваем болты крепления крышек подшипников. Полуосевые шестерни должны

Слайд 18Затягиваем гайки поэтапно:
-со стороны ведомой шестерни до полного устранения зазора

в зацеплении:
- заворачиваем вторую гайку до упора и дотягиваем её на 1-2 зуба гайки, расстояние между крышками должно увеличиться на 0.1 мм.
Затягиваем гайки поэтапно: -со стороны ведомой шестерни до полного устранения зазора в зацеплении:- заворачиваем вторую гайку до

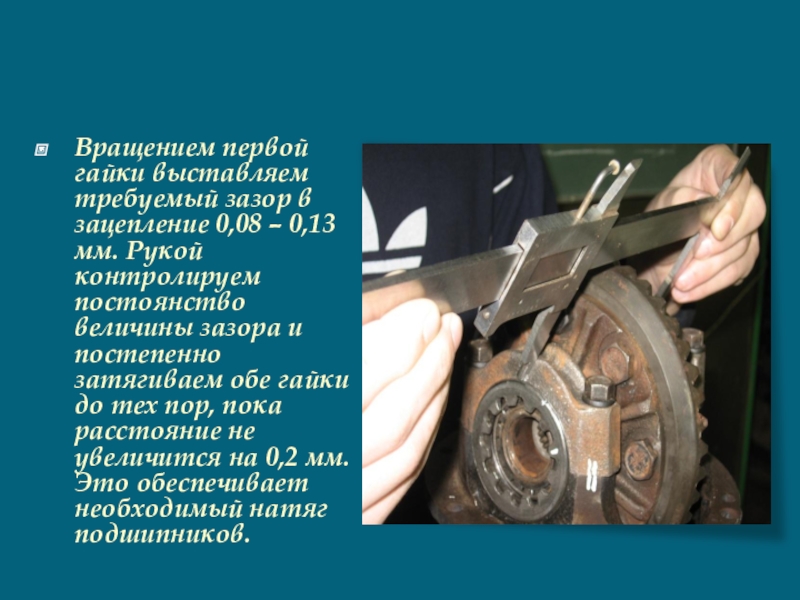

Слайд 19Вращением первой гайки выставляем требуемый зазор в зацепление 0,08 – 0,13

мм. Рукой контролируем постоянство величины зазора и постепенно затягиваем обе гайки до тех пор, пока расстояние не увеличится на 0,2 мм. Это обеспечивает необходимый натяг подшипников.
Вращением первой гайки выставляем требуемый зазор в зацепление 0,08 – 0,13 мм. Рукой контролируем постоянство величины зазора

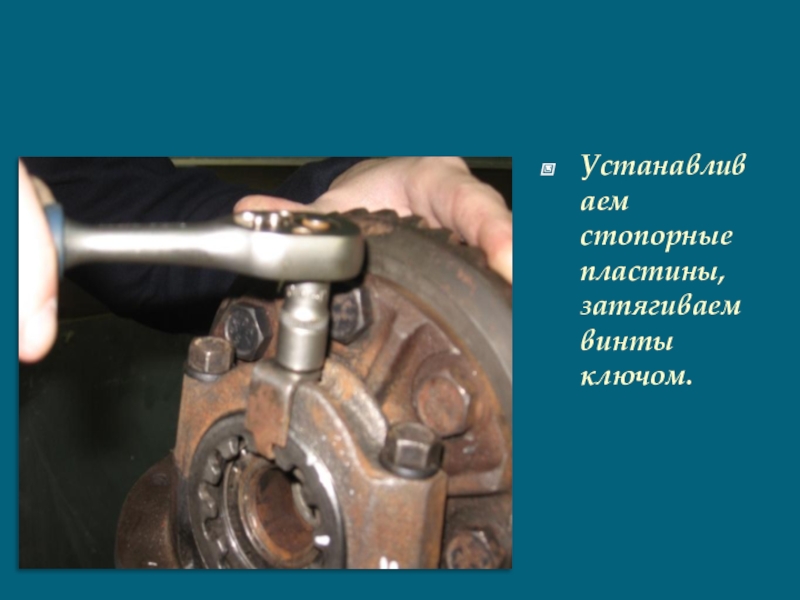

Слайд 20Устанавливаем стопорные пластины, затягиваем винты ключом.

Устанавливаем стопорные пластины, затягиваем винты ключом.

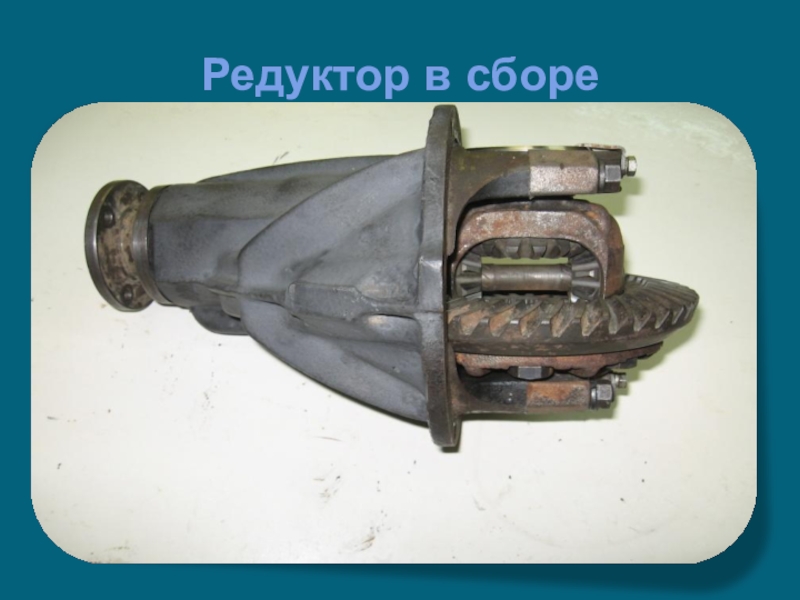

Слайд 21Редуктор в сборе

Редуктор в сборе
