Презентация, доклад на тему Робототехника и средства конструирования. Виды движения. Кинематическая схема. ФГОС 5-6 класс

классы

Разработала: Рыбакова Нина Николаевна учитель технологии, высшей категории МОАУ «СОШ №62» г. Оренбург
2020 год

4

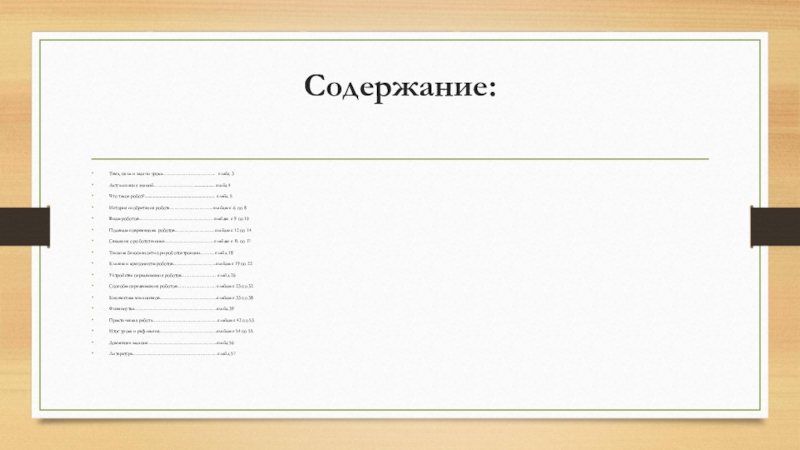

Что такое робот?................................................................ слайд 5
История изобретения робота…………………….. слайды с .6 по 8
Виды роботов………………………………………слайды с 9 по 10
Подвиды современных роботов……………………слайды с 12 по 14
Сведения о робототехнике…………………………слайды с 15 по 17
Техника безопасности при роботостроении………слайд 18
Классы и компоненты роботов……………………..слайды с 19 по 22
Устройства передвижения роботов………………… слайд 26
Способы передвижения роботов……………………слайды с 23 по 32
Кинематика механизмов……………………………..слайды с 33 по 38
Физминутка…………………………………………..слайд 39
Практическая работа…………………………………слайды с 42 по 53
Итог урока и рефлексия……………………………..слайды с 54 по 55

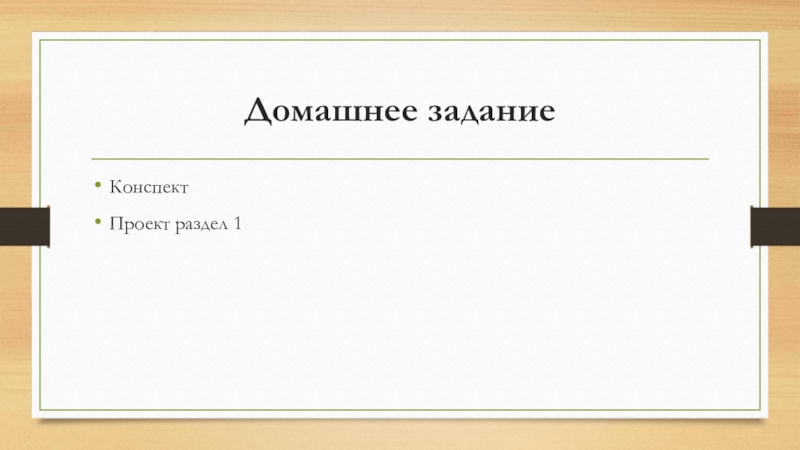

Домашнее задание …………………………………..слайд 56
Литература……………………………………………слайд 57

движения. Кинематические схемы
Цель урока: организовать деятельность обучающихся в области робототехники и средств её конструирования, для формирования интереса к научно-техническому творчеству
Задачи урока:
Образовательная: освоить азы средств конструирования робототехники, видов движения и кинематические схемы
Развивающая: развивать конструкторско-техническое мышление
Воспитательная: воспитывать доброжелательное отношение к технике
Профориентационная: расширить кругозор в области профессий, связанных с коруированием робототехники

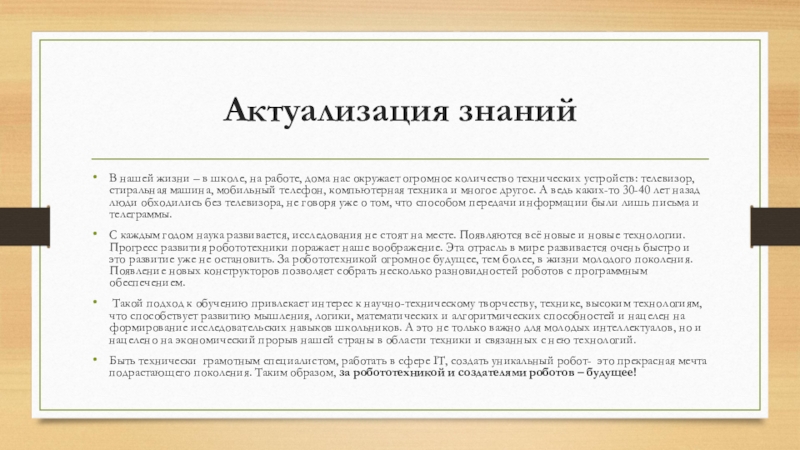

окружает огромное количество технических устройств: телевизор, стиральная машина, мобильный телефон, компьютерная техника и многое другое. А ведь каких-то 30-40 лет назад люди обходились без телевизора, не говоря уже о том, что способом передачи информации были лишь письма и телеграммы.
С каждым годом наука развивается, исследования не стоят на месте. Появляются всё новые и новые технологии. Прогресс развития робототехники поражает наше воображение. Эта отрасль в мире развивается очень быстро и это развитие уже не остановить. За робототехникой огромное будущее, тем более, в жизни молодого поколения. Появление новых конструкторов позволяет собрать несколько разновидностей роботов с программным обеспечением.
Такой подход к обучению привлекает интерес к научно-техническому творчеству, технике, высоким технологиям, что способствует развитию мышления, логики, математических и алгоритмических способностей и нацелен на формирование исследовательских навыков школьников. А это не только важно для молодых интеллектуалов, но и нацелено на экономический прорыв нашей страны в области техники и связанных с нею технологий.
Быть технически грамотным специалистом, работать в сфере IT, создать уникальный робот- это прекрасная мечта подрастающего поколения. Таким образом, за робототехникой и создателями роботов – будущее!

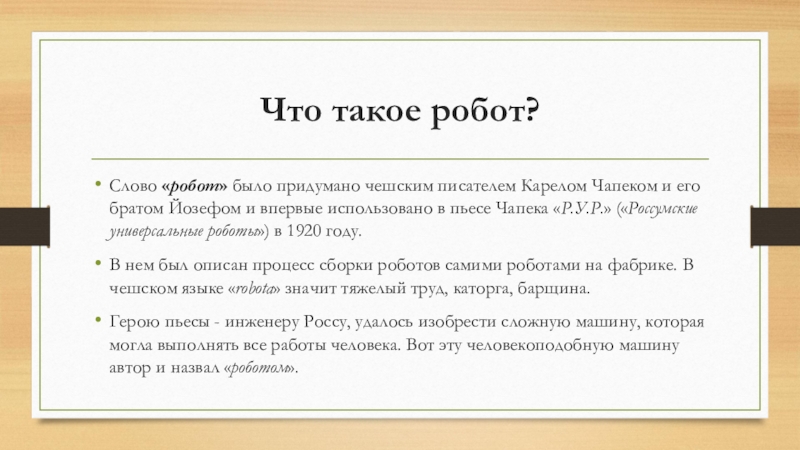

Йозефом и впервые использовано в пьесе Чапека «Р.У.Р.» («Россумские универсальные роботы») в 1920 году.
В нем был описан процесс сборки роботов самими роботами на фабрике. В чешском языке «robota» значит тяжелый труд, каторга, барщина.
Герою пьесы - инженеру Россу, удалось изобрести сложную машину, которая могла выполнять все работы человека. Вот эту человекоподобную машину автор и назвал «роботом».

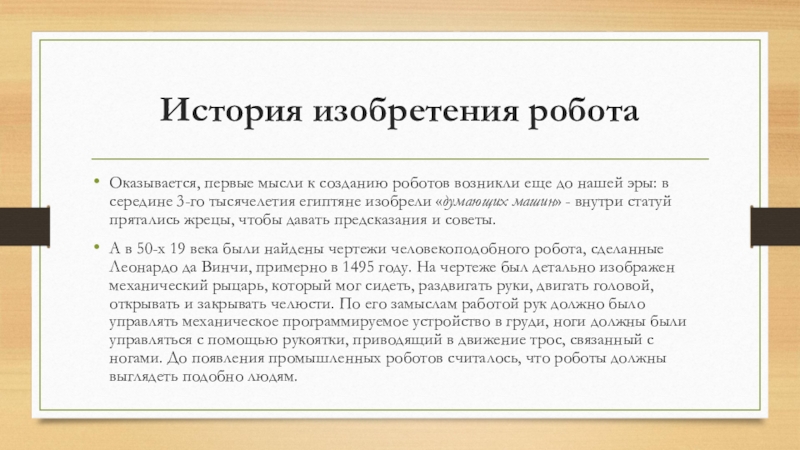

нашей эры: в середине 3-го тысячелетия египтяне изобрели «думающих машин» - внутри статуй прятались жрецы, чтобы давать предсказания и советы.
А в 50-х 19 века были найдены чертежи человекоподобного робота, сделанные Леонардо да Винчи, примерно в 1495 году. На чертеже был детально изображен механический рыцарь, который мог сидеть, раздвигать руки, двигать головой, открывать и закрывать челюсти. По его замыслам работой рук должно было управлять механическое программируемое устройство в груди, ноги должны были управляться с помощью рукоятки, приводящий в движение трос, связанный с ногами. До появления промышленных роботов считалось, что роботы должны выглядеть подобно людям.

на команды, поданные голосом человека». Внешне мистер Телевокс был не очень привлекателен: квадратная голова с какими-то прямоугольниками вместо глаз и рта, женская шпилька вместо носа, открытое деревянное туловище со сложным переплетением проводов и механизмов внутри и, наконец, нелепые руки и ноги.
Телевокс обладал способностью слышать и исполнять несколько различных приказаний, отдаваемых человеком при помощи звуков свистка. Подавая различное число повторных свистков, Венсли мог заставить робота открыть окна, закрыть дверь, пустить в ход вентилятор и пылесос, а также зажечь свет в комнате. Телевокс был не только слышащим и говорящим роботом. Он мог выполнять некоторые домашние работы, заменяя домработницу. При помощи свистков можно отдать соответствующее распоряжение, и механический слуга подогреет ужин. Как это он сделает? Очень просто. Уходя из дому, хозяйка должна поставить кастрюлю и сковороды с кушаньями на электрическую плиту. Телевокс тогда самостоятельно включит плиту в электросеть.
Очень скоро у мистера Телевокса появились братья. Первым из них был робот Эрик, построенный в 1928 году английским инженером Ричардсом. Этот робот выступил перед публикой 15 сентября 1928 года в Лондоне на открытии ежегодной выставки Общества инженеров. Он произнес речь об итогах истекшего года. Эрика показывали и во многих других городах Великобритании.

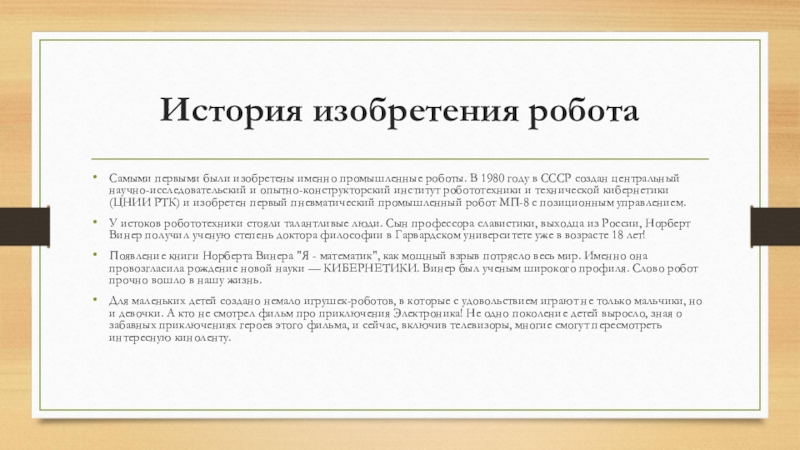

году в СССР создан центральный научно-исследовательский и опытно-конструкторский институт робототехники и технической кибернетики (ЦНИИ РТК) и изобретен первый пневматический промышленный робот МП-8 с позиционным управлением.
У истоков робототехники стояли талантливые люди. Сын профессора славистики, выходца из России, Норберт Винер получил ученую степень доктора философии в Гарвардском университете уже в возрасте 18 лет!
Появление книги Норберта Винера "Я - математик", как мощный взрыв потрясло весь мир. Именно она провозгласила рождение новой науки — КИБЕРНЕТИКИ. Винер был ученым широкого профиля. Слово робот прочно вошло в нашу жизнь.
Для маленьких детей создано немало игрушек-роботов, в которые с удовольствием играют не только мальчики, но и девочки. А кто не смотрел фильм про приключения Электроника! Не одно поколение детей выросло, зная о забавных приключениях героев этого фильма, и сейчас, включив телевизоры, многие смогут пересмотреть интересную киноленту.

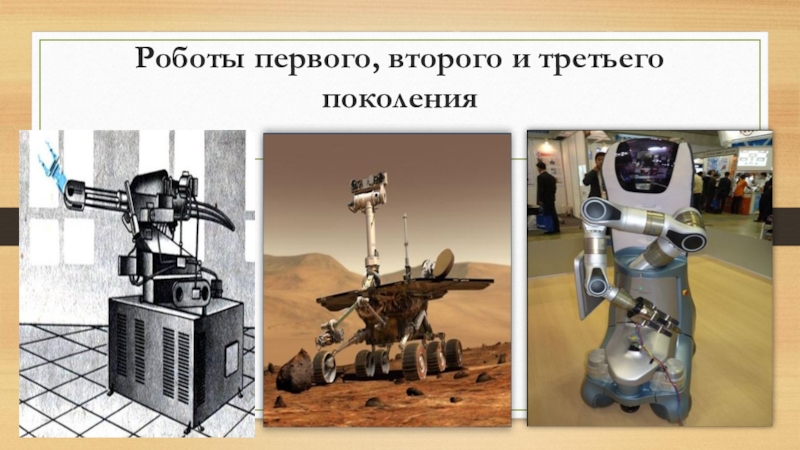

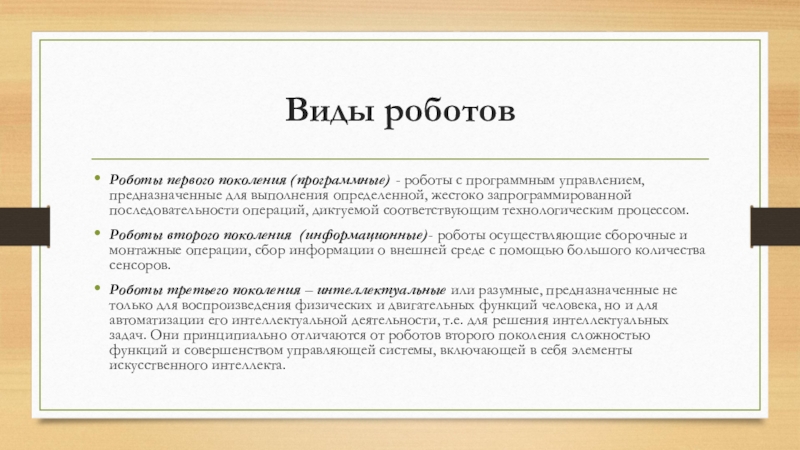

для выполнения определенной, жестоко запрограммированной последовательности операций, диктуемой соответствующим технологическим процессом.
Роботы второго поколения  (информационные)- роботы осуществляющие сборочные и монтажные операции, сбор информации о внешней среде с помощью большого количества сенсоров.
Роботы третьего поколения – интеллектуальные или разумные, предназначенные не только для воспроизведения физических и двигательных функций человека, но и для автоматизации его интеллектуальной деятельности, т.е. для решения интеллектуальных задач. Они принципиально отличаются от роботов второго поколения сложностью функций и совершенством управляющей системы, включающей в себя элементы искусственного интеллекта.

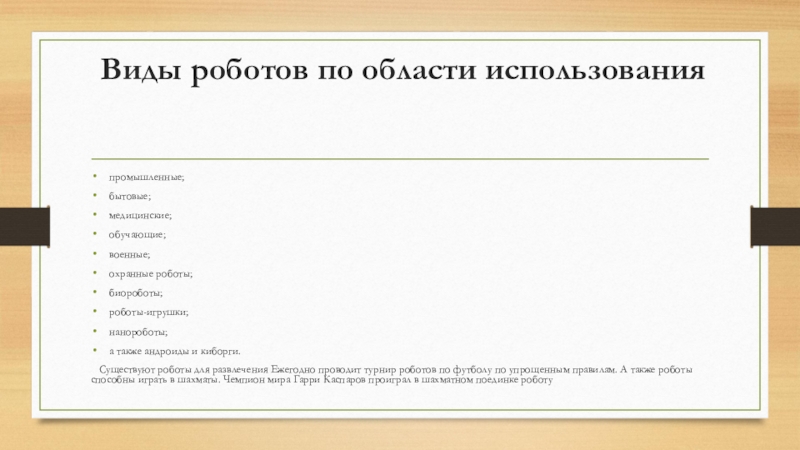

Существуют роботы для развлечения Ежегодно проводит турнир роботов по футболу по упрощенным правилам. А также роботы способны играть в шахматы. Чемпион мира Гарри Каспаров проиграл в шахматном поединке роботу

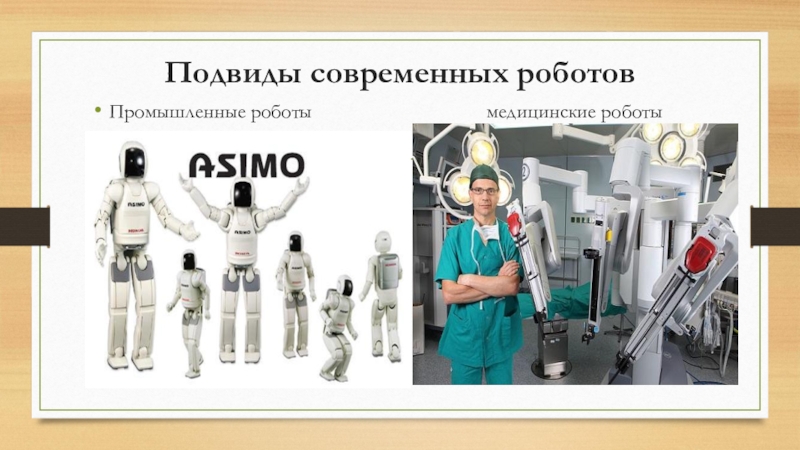

медицинские роботы

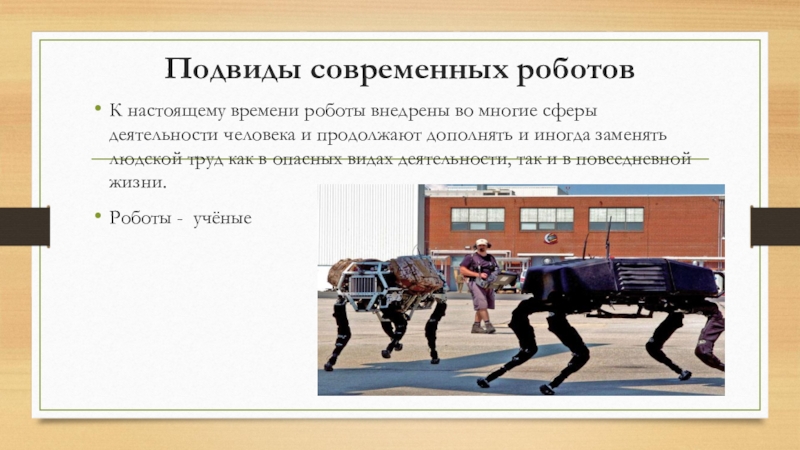

человека и продолжают дополнять и иногда заменять людской труд как в опасных видах деятельности, так и в повседневной жизни.
Роботы - учёные

опирается на такие дисциплины как электроника, механика, программирование.
Робототехника является одним из важнейших направлений научно- технического прогресса, в котором проблемы механики и новых технологий соприкасаются с проблемами искусственного интеллекта.
Активное участие и поддержка Российских и международных научно-технических и образовательных проектов в области робототехники позволит ускорить подготовку кадров, развитие новых научно-технических идей, обмен технической информацией и инженерными знаниями, реализацию инновационных разработок в области робототехники в России и по всему миру.
Человечество остро нуждается в роботах, которые могут без помощи оператора тушить пожары, самостоятельно передвигаться по заранее неизвестной, реальной пересеченной местности, выполнять спасательные операции во время стихийных бедствий, аварий атомных электростанций, в борьбе с терроризмом.

возникла необходимость в мобильных роботах, предназначенных для удовлетворения каждодневных потребностей людей: роботах-сиделках, роботах-нянечках, роботах-домработницах, роботах - всевозможных детских и взрослых игрушках и т.д.
И уже сейчас в современном производстве и промышленности востребованы специалисты обладающие знаниями в этой области. Начинать готовить таких специалистов нужно в школе и с самого младшего возраста.
Поэтому, образовательная робототехника в школе приобретает все большую значимость и актуальность в настоящее время. В качестве основного оборудования при обучении детей робототехнике в школах предлагаются конструкторы LEGO MINDSTORMS NXT

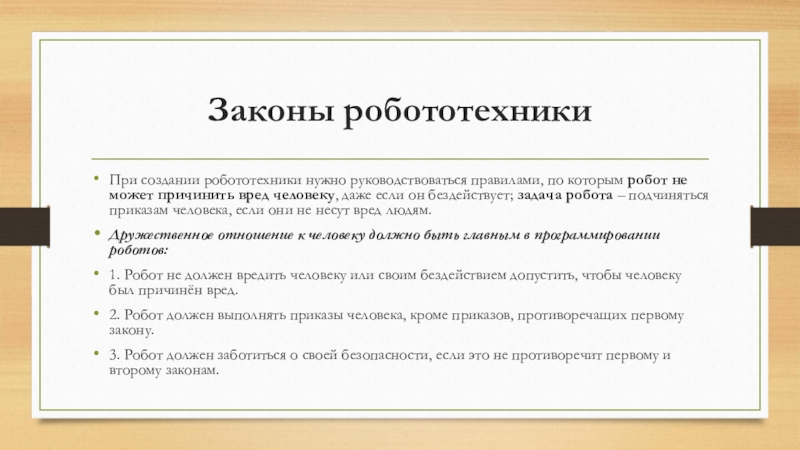

причинить вред человеку, даже если он бездействует; задача робота – подчиняться приказам человека, если они не несут вред людям.
Дружественное отношение к человеку должно быть главным в программировании роботов:
1. Робот не должен вредить человеку или своим бездействием допустить, чтобы человеку был причинён вред.
2. Робот должен выполнять приказы человека, кроме приказов, противоречащих первому закону.
3. Робот должен заботиться о своей безопасности, если это не противоречит первому и второму законам.

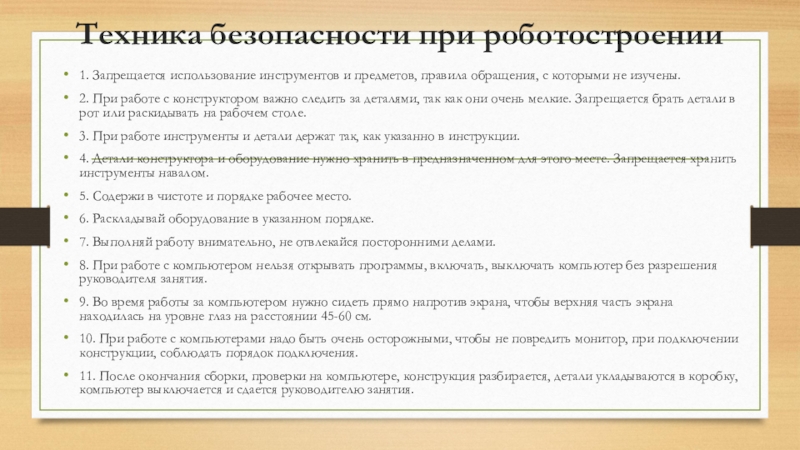

с которыми не изучены.
2. При работе с конструктором важно следить за деталями, так как они очень мелкие. Запрещается брать детали в рот или раскидывать на рабочем столе.
3. При работе инструменты и детали держат так, как указанно в инструкции.
4. Детали конструктора и оборудование нужно хранить в предназначенном для этого месте. Запрещается хранить инструменты навалом.
5. Содержи в чистоте и порядке рабочее место.
6. Раскладывай оборудование в указанном порядке.
7. Выполняй работу внимательно, не отвлекайся посторонними де­лами.
8. При работе с компьютером нельзя открывать программы, включать, выключать компьютер без разрешения руководителя занятия.
9. Во время работы за компьютером нужно сидеть прямо напротив экрана, чтобы верхняя часть экрана находилась на уровне глаз на расстоянии 45-60 см.
10. При работе с компьютерами надо быть очень осторожными, чтобы не повредить монитор, при подключении конструкции, соблюдать порядок подключения.
11. После окончания сборки, проверки на компьютере, конструкция разбирается, детали укладываются в коробку, компьютер выключается и сдается руководителю занятия.

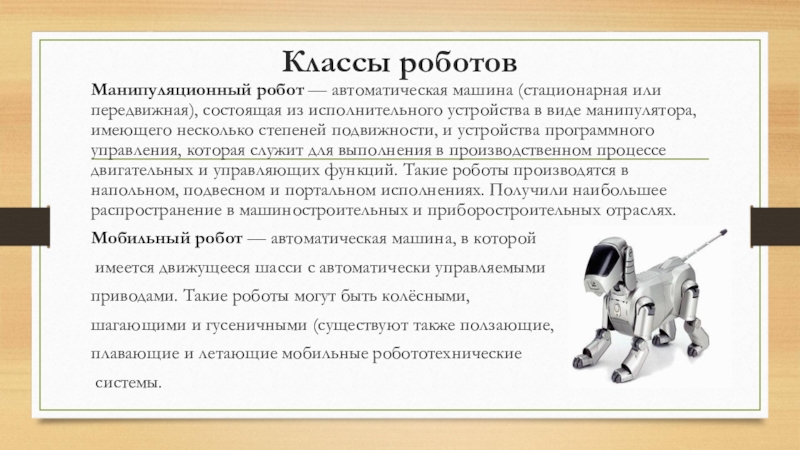

устройства в виде манипулятора, имеющего несколько степеней подвижности, и устройства программного управления, которая служит для выполнения в производственном процессе двигательных и управляющих функций. Такие роботы производятся в напольном, подвесном и портальном исполнениях. Получили наибольшее распространение в машиностроительных и приборостроительных отраслях.
Мобильный робот — автоматическая машина, в которой
имеется движущееся шасси с автоматически управляемыми
приводами. Такие роботы могут быть колёсными,
шагающими и гусеничными (существуют также ползающие,
плавающие и летающие мобильные робототехнические
системы.

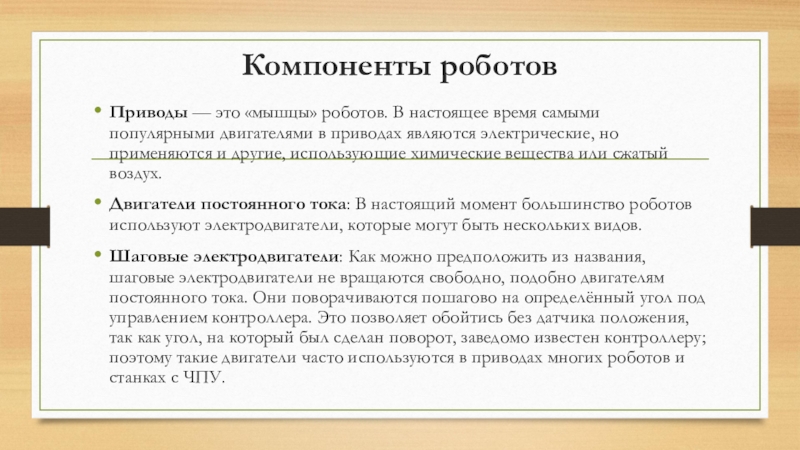

в приводах являются электрические, но применяются и другие, использующие химические вещества или сжатый воздух.
Двигатели постоянного тока: В настоящий момент большинство роботов используют электродвигатели, которые могут быть нескольких видов.
Шаговые электродвигатели: Как можно предположить из названия, шаговые электродвигатели не вращаются свободно, подобно двигателям постоянного тока. Они поворачиваются пошагово на определённый угол под управлением контроллера. Это позволяет обойтись без датчика положения, так как угол, на который был сделан поворот, заведомо известен контроллеру; поэтому такие двигатели часто используются в приводах многих роботов и станках с ЧПУ.

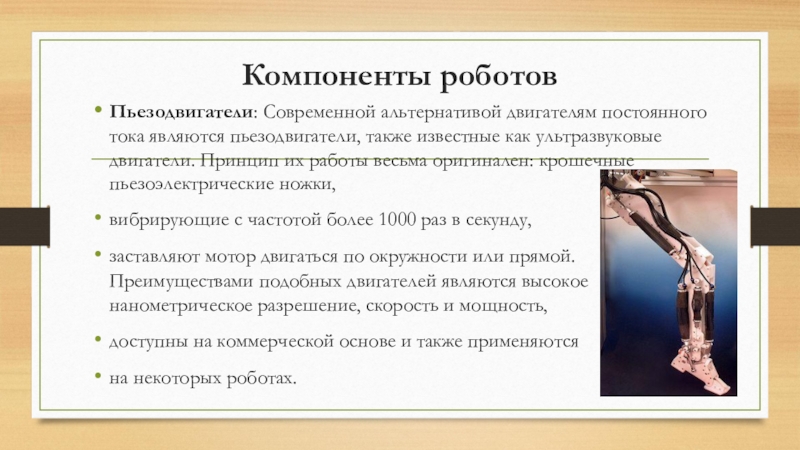

как ультразвуковые двигатели. Принцип их работы весьма оригинален: крошечные пьезоэлектрические ножки,
вибрирующие с частотой более 1000 раз в секунду,
заставляют мотор двигаться по окружности или прямой. Преимуществами подобных двигателей являются высокое нанометрическое разрешение, скорость и мощность,
доступны на коммерческой основе и также применяются
на некоторых роботах.

обеспечения силы тяги. При накачивании сжатым воздухом мышцы способны сокращаться до 40 % от своей длины. Причиной такого поведения является плетение, видимое с внешней стороны, которое заставляет мышцы быть или длинными и тонкими, или короткими и толстыми[источник не указан 987 дней]. Так как способ их работы схож с биологическими мышцами, их можно использовать для производства роботов с мышцами и скелетом, аналогичными мышцам и скелету животных.
Электроактивные полимеры: Электроактивные полимеры — это вид пластмасс, который изменяет форму в ответ на электрическую стимуляцию. Они могут быть сконструированы таким образом, что могут гнуться, растягиваться или сокращаться. Впрочем, в настоящее время нет ЭАП, пригодных для производства коммерческих роботов, так как все ныне существующие их образцы неэффективны или непрочны.
Эластичные нанотрубки: Это — многообещающая экспериментальная технология, находящаяся на ранней стадии разработки. Отсутствие дефектов в нанотрубках позволяет волокну эластично деформироваться на несколько процентов. Человеческий бицепс может быть заменён проводом из такого материала диаметром 8 мм. Подобные компактные «мышцы» могут помочь роботам в будущем обгонять и перепрыгивать человека.

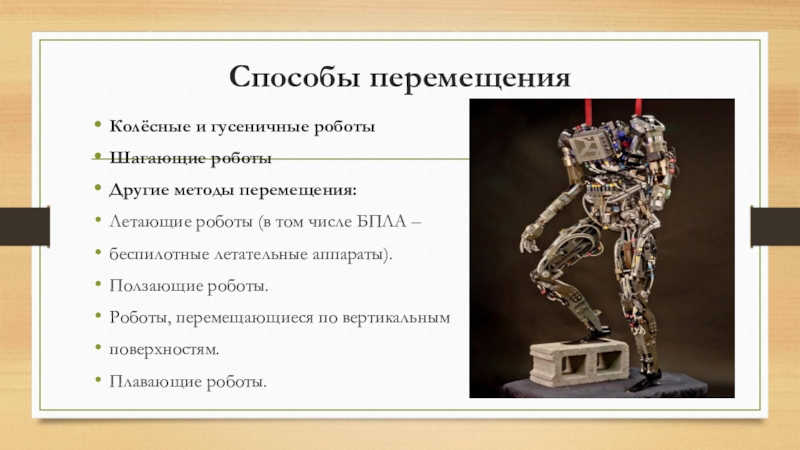

числе БПЛА –
беспилотные летательные аппараты).
Ползающие роботы.
Роботы, перемещающиеся по вертикальным
поверхностям.
Плавающие роботы.

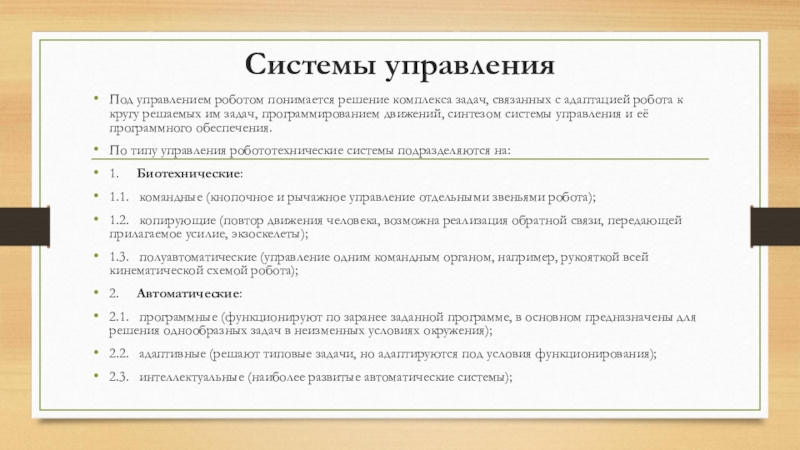

робота к кругу решаемых им задач, программированием движений, синтезом системы управления и её программного обеспечения.
По типу управления робототехнические системы подразделяются на:
1.     Биотехнические:
1.1.   командные (кнопочное и рычажное управление отдельными звеньями робота);
1.2.   копирующие (повтор движения человека, возможна реализация обратной связи, передающей прилагаемое усилие, экзоскелеты);
1.3.   полуавтоматические (управление одним командным органом, например, рукояткой всей кинематической схемой робота);
2.     Автоматические:
2.1.   программные (функционируют по заранее заданной программе, в основном предназначены для решения однообразных задач в неизменных условиях окружения);
2.2.   адаптивные (решают типовые задачи, но адаптируются под условия функционирования);
2.3.   интеллектуальные (наиболее развитые автоматические системы);

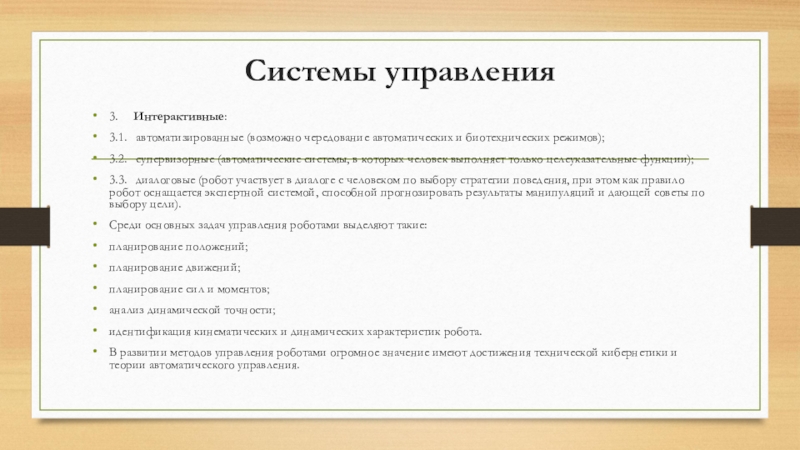

системы, в которых человек выполняет только целеуказательные функции);
3.3.   диалоговые (робот участвует в диалоге с человеком по выбору стратегии поведения, при этом как правило робот оснащается экспертной системой, способной прогнозировать результаты манипуляций и дающей советы по выбору цели).
Среди основных задач управления роботами выделяют такие:
планирование положений;
планирование движений;
планирование сил и моментов;
анализ динамической точности;
идентификация кинематических и динамических характеристик робота.
В развитии методов управления роботами огромное значение имеют достижения технической кибернетики и теории автоматического управления.

состоит из приводных устройств и ходовой части.
Устройства передвижения робота классифицируются по принципу действия ходовой части: колесные, гусеничные, на электро­магнитной подвеске. В промышленных роботах большее применение нашли устройства передвижения рельсовые колесного типа. Приводом в них являются электрический и гидравлический приводы.
Конструктивное схема устройства передвижения зависит от расположения ПР – напольного или подвесного. Наибольшее распространение получили схемы перемещения показанные на рис. 2.8. На рис. 2.8, а представлено устройство передвижения в виде четы­рехколесной тележки 1, на которой установлено основание 2 мани­пулятора. Тележка оборудована электродвигателем 3с механической передачей 4 и перемещается на ходовых колесах 5 по рельсам 6. На рис. 2.8, б приведена схема конструкции для передвижения основания 1 манипулятора, прикрепленного к тележке 2, вдоль под­весной балки 3коробчатого сечения с помощью электродвигателя 4 с редуктором 5 и зубчато-реечной передачей 6. Тележка опирается на рельс 7(с расположенными под углом плоскостями качения) ходовыми колесами 8; в нижней части для обеспечения устойчивого положения и восприятия боковых нагрузок установлены боковые ролики 9, взаимо­действующие с направляющим рельсом 10.

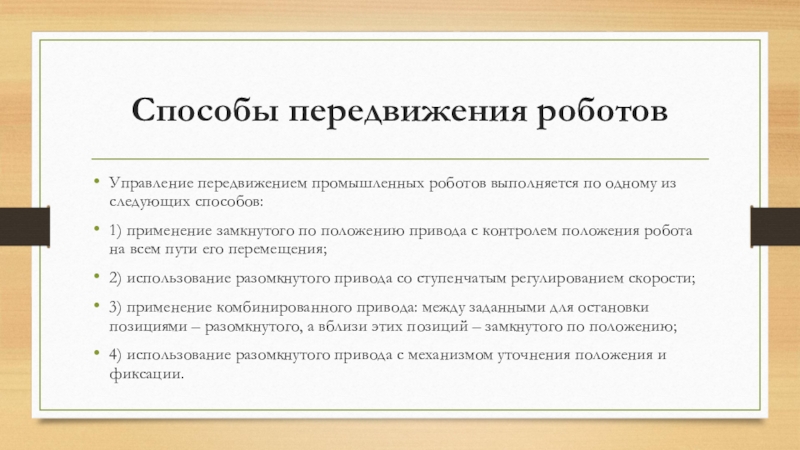

способов:
1) применение замкнутого по положению привода с контролем положения робота на всем пути его перемещения;
2) использование разомкнутого привода со ступенчатым регулированием скорости;
3) применение комбинированного привода: между заданными для остановки позициями – разомкнутого, а вблизи этих позиций – замкнутого по положению;
4) использование разомкнутого привода с механизмом уточне­ния положения и фиксации.

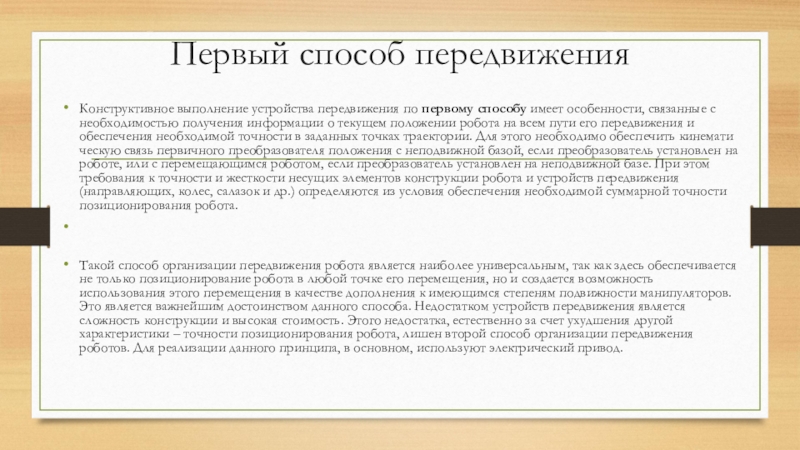

необходимостью получения информации о текущем положении робота на всем пути его передвижения и обеспечения необходимой точности в заданных точках траектории. Для этого необходимо обеспечить кинемати­ческую связь первичного преобразователя положения с неподвиж­ной базой, если преобразователь установлен на роботе, или с перемещающимся роботом, если преобразователь установлен на неподвижной базе. При этом требования к точности и жесткости несущих элементов конструкции робота и устройств передвижения (направляющих, колес, салазок и др.) определяются из условия обеспечения необходимой суммарной точности позиционирования робота.

Такой способ организации передвижения робота является наиболее универсальным, так как здесь обеспечивается не только позиционирование робота в любой точке его перемещения, но и создается возможность использования этого перемещения в ка­честве дополнения к имеющимся степеням подвижности манипуляторов. Это является важнейшим достоинством данного способа. Недостатком устройств передвижения является сложность конструкции и высокая стоимость. Этого недостатка, естественно за счет ухудшения другой характеристики – точности позиционирования робота, лишен второй способ организации передвижения роботов. Для реализации данного принципа, в основном, исполь­зуют электрический привод.

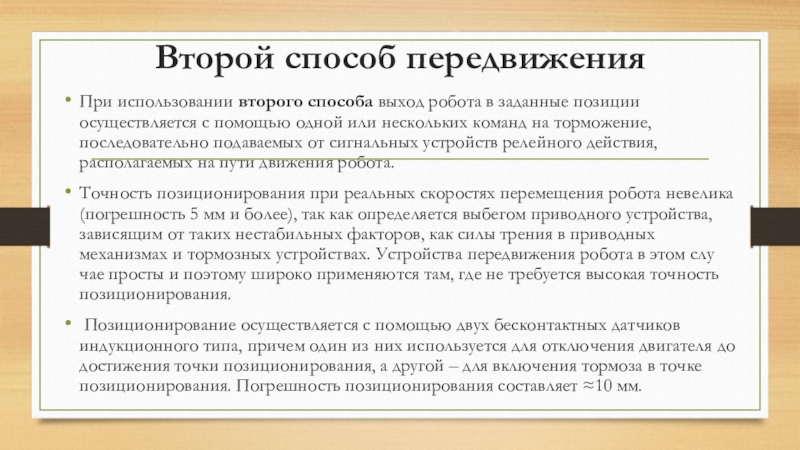

помощью одной или нескольких команд на торможение, последовательно подаваемых от сигнальных устройств релейного действия, располагаемых на пути движе­ния робота.
Точность позиционирования при реальных скоростях пере­мещения робота невелика (по­грешность 5 мм и более), так как определяется выбегом при­водного устройства, зависящим от таких нестабильных факто­ров, как силы трения в привод­ных механизмах и тормозных ус­тройствах. Устройства пере­движения робота в этом слу­чае просты и поэтому широко применяются там, где не тре­буется высокая точность пози­ционирования.
Позиционирование осуществляется с помощью двух бесконтакт­ных датчиков индукционного типа, причем один из них исполь­зуется для отключения двигателя до достижения точки позициони­рования, а другой – для включения тормоза в точке позициони­рования. Погрешность позиционирования составляет ≈10 мм.

способов, благодаря чему удается в известной степени ослабить недостатки обоих исходных способов. Для осуществления этого способа первичные преобразователи положения подключаются (как кинематически, так и электри­чески) только в районе обслуживания технологического оборудо­вания. Следовательно, требуется высокая точность и жесткость направляющих элементов кинематики и других элементов только в этих районах трассы, а не на всем пути передвижения робота.
При этом обеспечивается возможность использования передви­жения робота в качестве дополнительной степени подвижности манипулятора.
Недостатком данного способа является конструктивная сложность осуществления кинематической и электрической связей с первичным преобразователем положения.

второго способа, в части улучшения точностных характеристик устройства передви­жения при сохранении; простоты исходного способа. Здесь к устройству передвижения добавляется механизм уточнения и фиксации.
Устройство передвиже­ния, использующее разом­кнутый привод, обеспечи­вает передвижение робота от одной дискретной по­зиции к другой и пози­ционирования с присущей данному способу невысо­кой точностью, а устрой­ство уточнения и фикса­ции осуществляет точное позиционирование робота и надежную фиксацию его позиции робота МП-1 предотвращения каких-либо смещений робота в процессе его работы.
Такой способ применен в промышленном роботе МП-1. На рис. 2.10 представлена кинематическая схема его ходовой части, которая представляет собой платформу 1 с четырехзвенными механизмами 2 аналогично с антипараллелограммными, снабжен­ными ведущими 10 и ведомыми 5 колесами, расположенными в направляющих 4. Платформа снабжена двумя парами ловите­лей 6 и 8, а направляющие 4 – гнездами 7 и 9. На платформе уста­новлены привод устройства передвижения робота 11, связанный цилиндрической передачей с ведущими колесами 10, и привод устройства уточнения и фиксации 3, осуществляющий с помощью цилиндрической передачи четырехзвенников 2 и колес 10 и 5 опускание и подъем платформы 1.
Основным достоинством данного способа является высокая точность позиционирования и надежность фиксации при значи­тельно более низкой стоимости по сравнению с аналогичными устройствами, построенными по первому способу передвижения робота.
Недостатком этого способа является невозможность исполь­зования перемещения робота как дополнения к степеням подвиж­ности манипулятора.

увеличение рабочей зоны, что позволяет обслуживать одним роботом несколько единиц технологического оборудования или выполнять операции, требующие значительной рабочей зоны (окраска крупногабаритных двигателей и т. п.);
2) транспортирование изделий роботом, "что позволяет создать непрерывный технологический процесс, исключить отдельные виды вспомогательного технологического оборудования;
3) использование степеней подвижности устройства передви­жения робота как дополнения к имеющимся у манипулятора сте­пеням подвижности, что повышает универсальность манипулятора

чтения

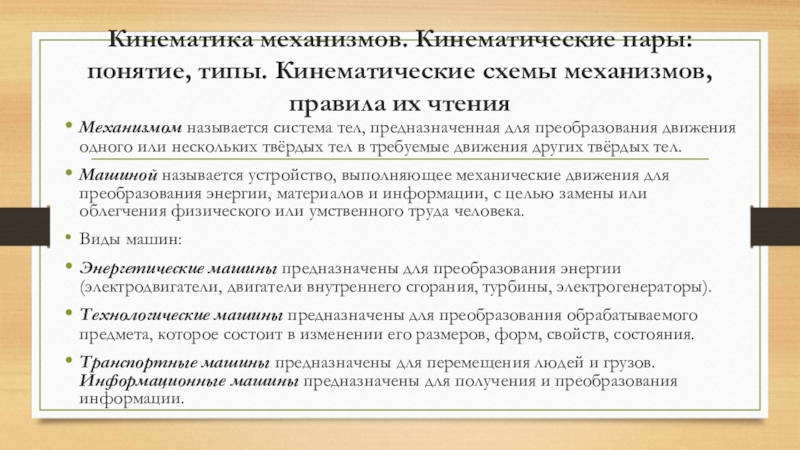

Механизмом называется система тел, предназначенная для преобразования движения одного или нескольких твёрдых тел в требуемые движения других твёрдых тел.
Машиной называется устройство, выполняющее механические движения для преобразования энергии, материалов и информации, с целью замены или облегчения физического или умственного труда человека.
Виды машин:
Энергетические машины предназначены для преобразования энергии (электродвигатели, двигатели внутреннего сгорания, турбины, электрогенераторы).
Технологические машины предназначены для преобразования обрабатываемого предмета, которое состоит в изменении его размеров, форм, свойств, состояния.
Транспортные машины предназначены для перемещения людей и грузов. Информационные машины предназначены для получения и преобразования информации.

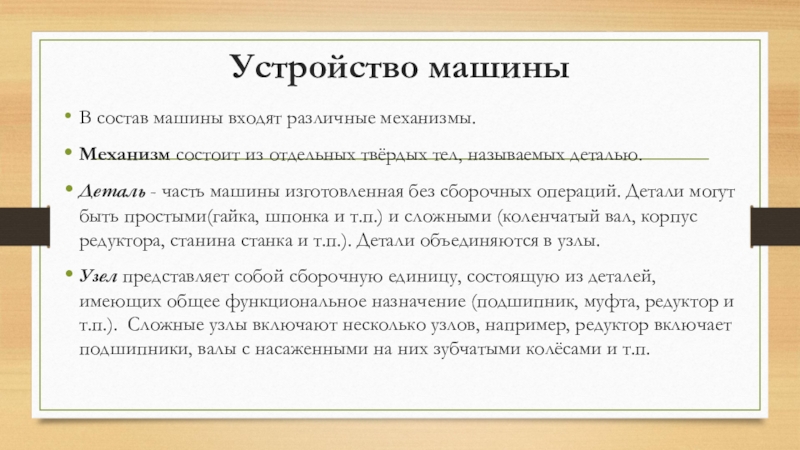

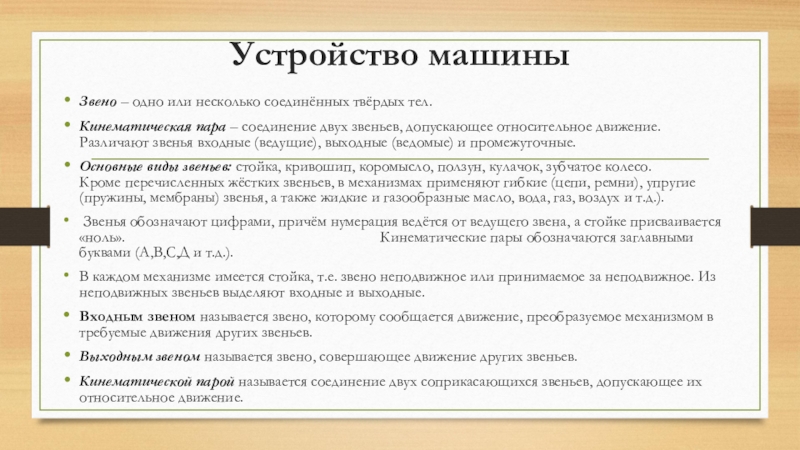

тел, называемых деталью.
Деталь - часть машины изготовленная без сборочных операций. Детали могут быть простыми(гайка, шпонка и т.п.) и сложными (коленчатый вал, корпус редуктора, станина станка и т.п.). Детали объединяются в узлы.
Узел представляет собой сборочную единицу, состоящую из деталей, имеющих общее функциональное назначение (подшипник, муфта, редуктор и т.п.). Сложные узлы включают несколько узлов, например, редуктор включает подшипники, валы с насаженными на них зубчатыми колёсами и т.п.

– соединение двух звеньев, допускающее относительное движение. Различают звенья входные (ведущие), выходные (ведомые) и промежуточные.
Основные виды звеньев: стойка, кривошип, коромысло, ползун, кулачок, зубчатое колесо. Кроме перечисленных жёстких звеньев, в механизмах применяют гибкие (цепи, ремни), упругие (пружины, мембраны) звенья, а также жидкие и газообразные масло, вода, газ, воздух и т.д.).
Звенья обозначают цифрами, причём нумерация ведётся от ведущего звена, а стойке присваивается «ноль». Кинематические пары обозначаются заглавными буквами (А,В,С,Д и т.д.).
В каждом механизме имеется стойка, т.е. звено неподвижное или принимаемое за неподвижное. Из неподвижных звеньев выделяют входные и выходные.
Входным звеном называется звено, которому сообщается движение, преобразуемое механизмом в требуемые движения других звеньев.
Выходным звеном называется звено, совершающее движение других звеньев.

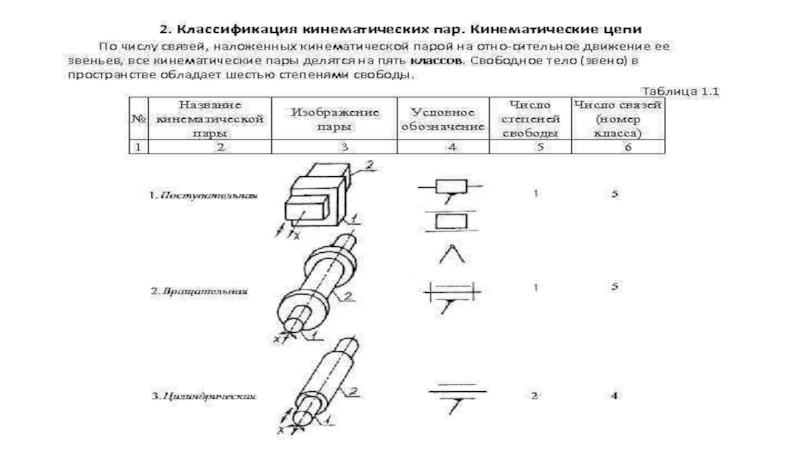

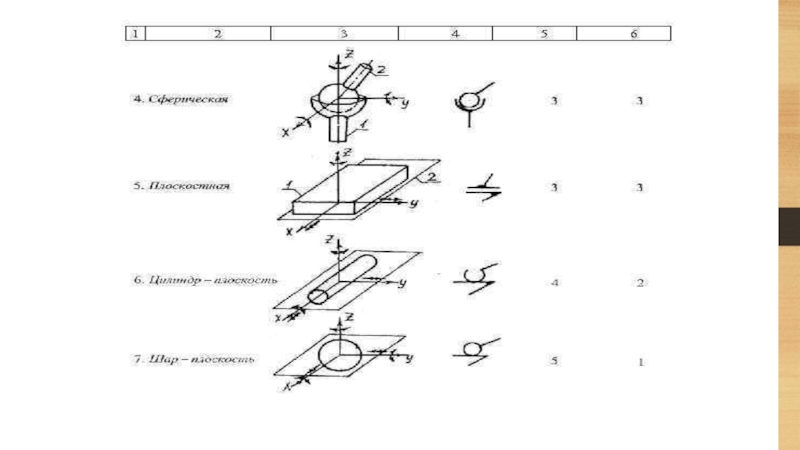

Кинематической парой называется соединение двух соприкасающихся звеньев, допускающее их относительное движение.

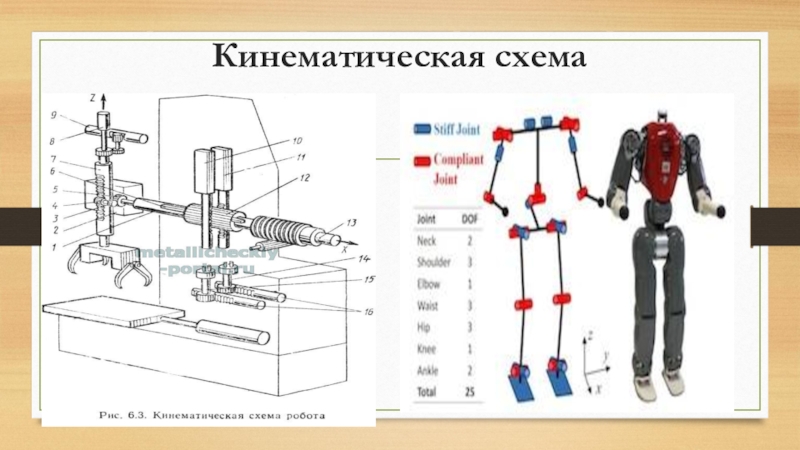

кинематики

и антропомофорного механизма

Как известно для перемещения тела в пространстве и его произвольной ориентации механизм должен иметь не менее 6 степеней подвижности: 3- для осуществления транспортных (переносных) движений и 3 для ориентирующих движений. Сказанное иллюстрируется возможностями руки человека (рисунок 2 а), которая от предплечья до фаланг кисти имеет 22 степени подвижности, что обуславливает универсальные способности человека при выполнении им производственных функций. Однако как следует из рисунка 2, а, вся совокупность перемещений кинематических звеньев руки человека сводится к транспортным (переносным) движениям x,y,z в декартовой системе координат, а также ориентирующим движением б x, б y, бz относительно соответствующих координат. Поэтому эквивалентом руки человека может служить механизм (рисунок 2, б), способный выполнять ту же совокупность движений и являющийся промышленным роботом с шестью основными x, y, z , бx, бy, бz и одной дополнительной (обеспечивает движение губок захватного устройства) степенями подвижности.

определяются видом и последовательностью расположения кинематических нар. В свою очередь, характер движений рабочих органов ПР нри выполнении вспомогательных и технологических операций и переходов диктуется производственными условиями. Различают глобальные, региональные и локальные движения.
Глобальные (межоперационные) движения - это перемещения ПР на расстояния, превышающие размеры самого робота, при обслуживании технологических объектов (линий). От возможности совершать глобальные движения зависит мобильность робота, и для их реализации робот снабжается подвижным основанием (в противном случае робот является стационарным).
Региональные движения - это перемещения рабочих органов ПР в пределах его зоны обслуживания. Конфигурация и размеры этой зоны определяются геометрическими параметрами звеньев руки робота. Таким образом, региональные движения относятся к внутриоперационным.
К локальным движениям рабочих органов ПР принято относить перемещения на расстояния, не превышающие их размеров. Это главным образом ориентирующие движения кисти при выполнении технологических операций.

выполняться с высокой точностью совокупного участия всех звеньев кинематической структуры ПР. Поэтому при создании роботов, копирующих физические функции руки человека, следует учитывать не только наличие звеньев, обеспечивающих совокупность движений, но также вид и последовательность их расположения в структуре.

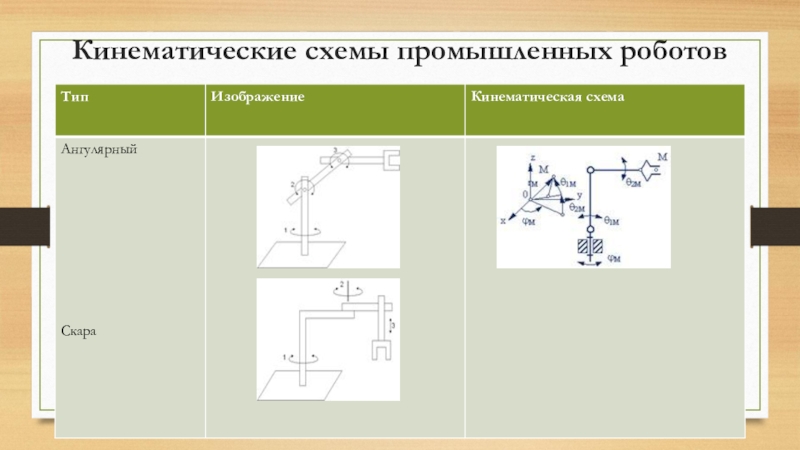

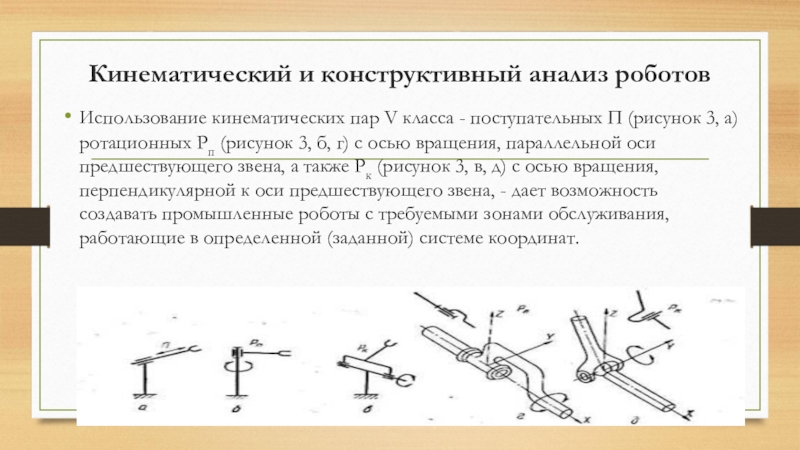

В зависимости от вида используемых в структуре промышленного робота кинематических пар обеспечиваются поступательные, вращательные и комбинированные движения, причем комбинирование пар дает 60 совокупностей индексов подвижности, а следовательно, и 60 типов структур промышленных роботов. Вместе с тем число кинематических структур ПР намного больше, так как оно определяется не только количеством кинематических пар, но и последовательностью их расположения. В этом случае индекс подвижности имеет направленный граф. Например, структура компоновки, представленной на рисунок 2, б, может быть описана последовательностью у - бz - z- х - бx - бy. Это означает, что имеется подвижное основание (y), на котором установлена вращающаяся стойка (бz), обеспечивающая подъем (z) и выдвижение (х) руки робота. Рука заканчивается приводом поворота (бx) кисти и качания (бy) захватного устройства.

П (рисунок 3, а) ротационных Рп (рисунок 3, б, г) с осью вращения, параллельной оси предшествующего звена, а также Рк (рисунок 3, в, д) с осью вращения, перпендикулярной к оси предшествующего звена, - дает возможность создавать промышленные роботы с требуемыми зонами обслуживания, работающие в определенной (заданной) системе координат.

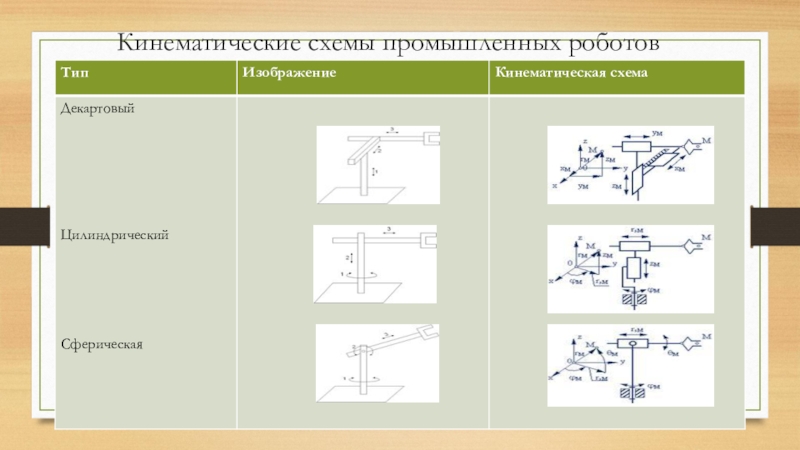

реализуют схему ПР, работающего в прямоугольной системе координат, с зоной обслуживания в виде параллелепипеда (рисунок 4, а); две поступательные пары с взаимно перпендикулярными осями и ротационная пара, ось вращения которой параллельна плоскости, образованной направлениями осей поступательных пар, реализуют схему ПР, работающего в цилиндрической системе координат, с зоной обслуживания в виде полого цилиндра (рисунок 4, б); две ротационные пары, оси которых перпендикулярны, и одна поступательная пара реализуют схему ПР, работающего в сферической системе координат, с зоной обслуживания в виде полой сферы (рисунок 4, в); две ротационные пары с параллельными осями и одна ротационная пара с осью, перпендикулярной к осям двух других пар, реализуют схему ПР, работающего в угловой системе координат, с зоной обслуживания в виде сплошной сферы (рисунок 4, г).

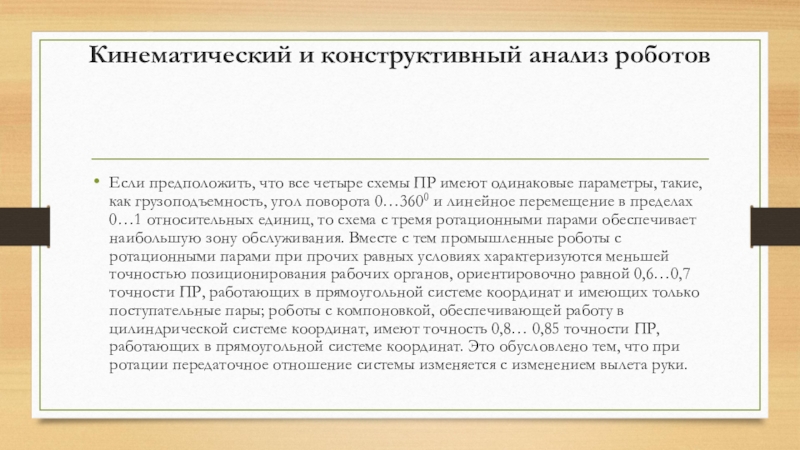

имеют одинаковые параметры, такие, как грузоподъемность, угол поворота 0…3600 и линейное перемещение в пределах 0…1 относительных единиц, то схема с тремя ротационными парами обеспечивает наибольшую зону обслуживания. Вместе с тем промышленные роботы с ротационными парами при прочих равных условиях характеризуются меньшей точностью позиционирования рабочих органов, ориентировочно равной 0,6…0,7 точности ПР, работающих в прямоугольной системе координат и имеющих только поступательные пары; роботы с компоновкой, обеспечивающей работу в цилиндрической системе координат, имеют точность 0,8… 0,85 точности ПР, работающих в прямоугольной системе координат. Это обусловлено тем, что при ротации передаточное отношение системы изменяется с изменением вылета руки.

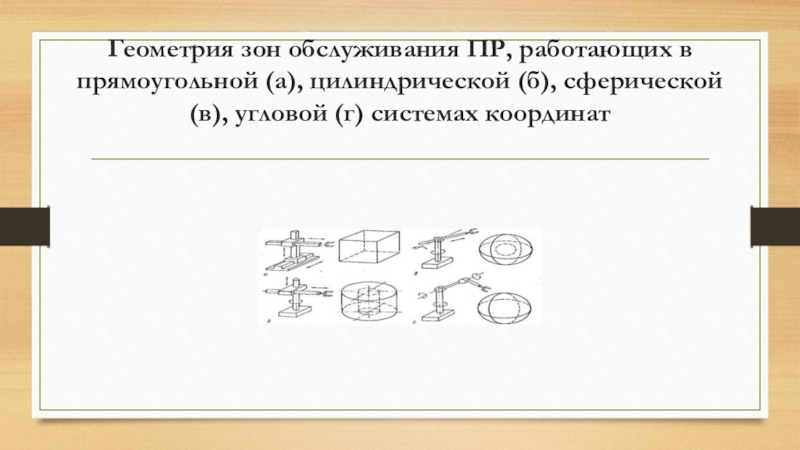

(в), угловой (г) системах координат

соединенной конструкции (рисунок 5), зона обслуживания которого имеет вил сегмента полого криволинейного цилиндра. Впервые такая схема была реализована в Японии в ПР SCARA. ПР этого типа имеют ряд преимуществ: большая скорость передвижения по горизонтали за счет суммирования относительно вертикальных осей; высокая точность позиционирования; особая жесткость конструкции относительно вертикальной оси; большая зона обслуживания; компактность.

(а) и геометрия его зоны обслуживания (б)

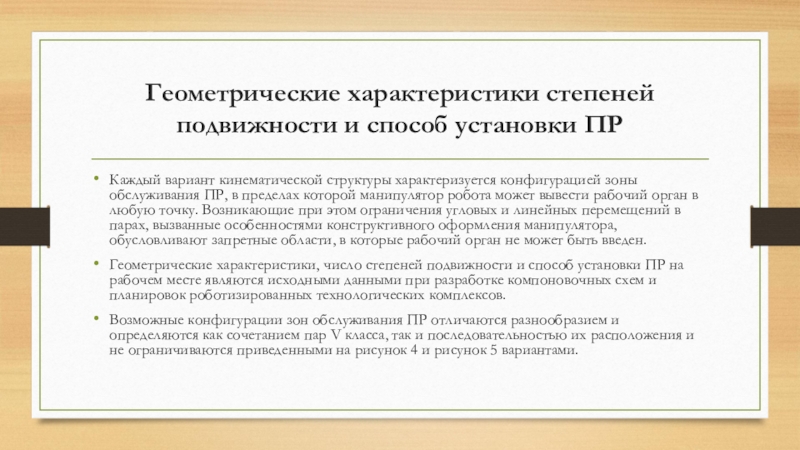

характеризуется конфигурацией зоны обслуживания ПР, в пределах которой манипулятор робота может вывести рабочий орган в любую точку. Возникающие при этом ограничения угловых и линейных перемещений в парах, вызванные особенностями конструктивного оформления манипулятора, обусловливают запретные области, в которые рабочий орган не может быть введен.
Геометрические характеристики, число степеней подвижности и способ установки ПР на рабочем месте являются исходными данными при разработке компоновочных схем и планировок роботизированных технологических комплексов.
Возможные конфигурации зон обслуживания ПР отличаются разнообразием и определяются как сочетанием пар V класса, так и последовательностью их расположения и не ограничиваются приведенными на рисунок 4 и рисунок 5 вариантами.

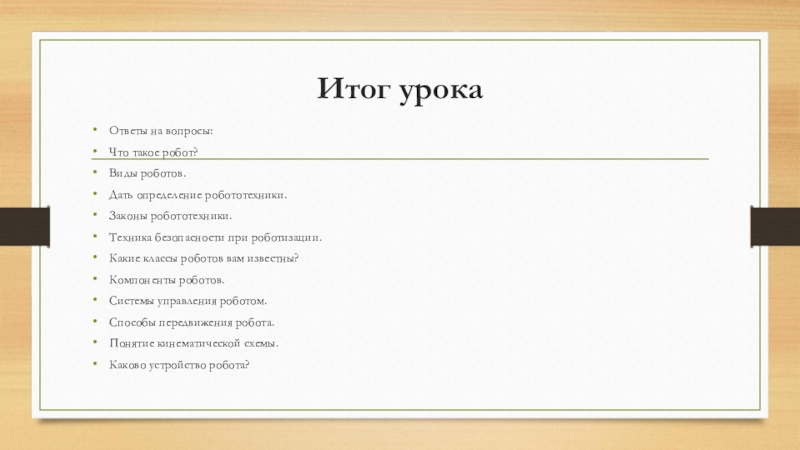

Законы робототехники.
Техника безопасности при роботизации.
Какие классы роботов вам известны?
Компоненты роботов.
Системы управления роботом.
Способы передвижения робота.
Понятие кинематической схемы.
Каково устройство робота?

классов/Д.Г. Копосов. М.: БИНОМ. Лаборатория знаний, 2012. – 87 стр.
2. Филиппов С.А. Робототехника для детей и родителей. – СПб.: Наука, 2010, 195 стр.
3. Образовательная робототехника в дополнительном образовании школьников: Методическое пособие/ Гинзбург Е.Е., Винокурова А.В. – Йошкар-Ола: ОАНО «Инфосфера», 2011. – 32 стр.
4. Программное обеспечение MINDSTORMS NXT 2.0 .

Литература для школьников
1. Первый шаг в робототехнику: рабочая тетрадь для 5-6 классов / Д.Г. Копосов. М.: БИНОМ. Лаборатория знаний, 2012
2. Филиппов С.А. Робототехника для детей и родителей. – СПб.: Наука, 2010,
3. Образовательная робототехника в дополнительном образовании школьников: рабочая тетрадь/ Гинзбург Е.Е., Винокурова А.В. – Йошкар-Ола: ОАНО «Инфосфера», 2011
 Журнал: Твоя профессия 1987г. Кудряшов Н.М.
