Презентация, доклад на тему ЭОР презентация Построение чертежа фартука в масштабе 1:4

Е. П.
МБОУ «Муромская СОШ Шебекинского района Белгородской области»

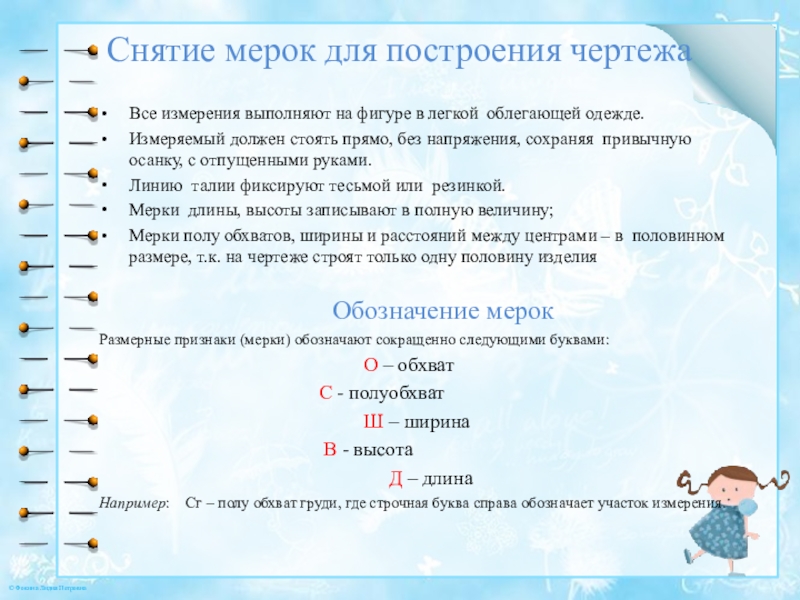

облегающей одежде.
Измеряемый должен стоять прямо, без напряжения, сохраняя привычную осанку, с отпущенными руками.
Линию талии фиксируют тесьмой или резинкой.
Мерки длины, высоты записывают в полную величину;
Мерки полу обхватов, ширины и расстояний между центрами – в половинном размере, т.к. на чертеже строят только одну половину изделия

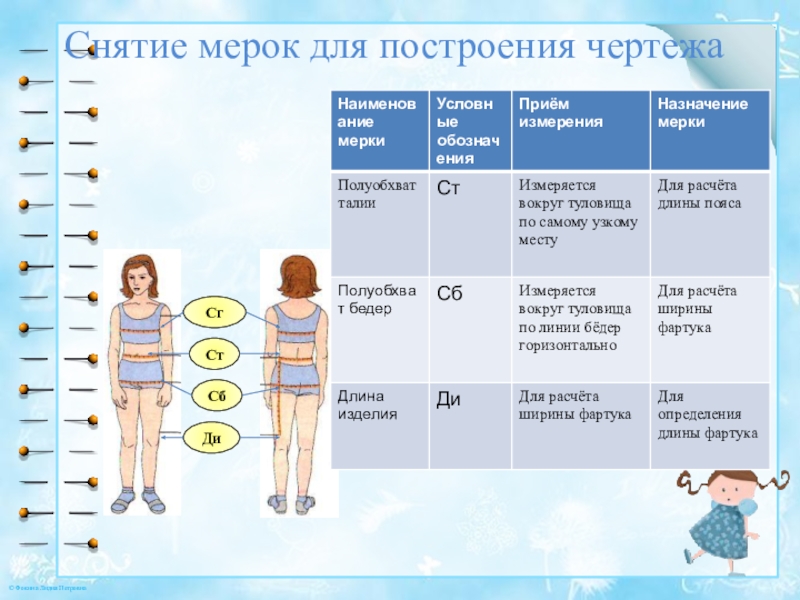

Обозначение мерок
Размерные признаки (мерки) обозначают сокращенно следующими буквами:
О – обхват
С - полуобхват
Ш – ширина
В - высота
Д – длина
Например: Сг – полу обхват груди, где строчная буква справа обозначает участок измерения.

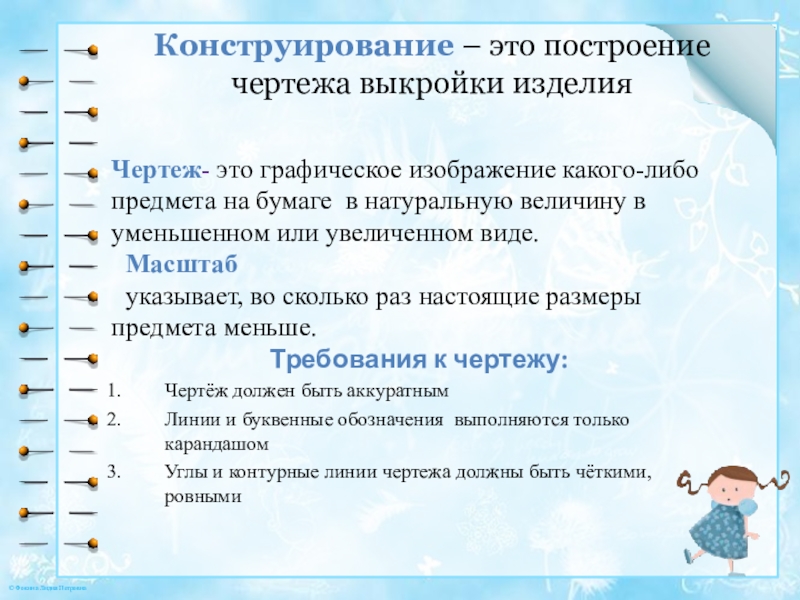

предмета на бумаге в натуральную величину в уменьшенном или увеличенном виде.
Масштаб
указывает, во сколько раз настоящие размеры предмета меньше.
Требования к чертежу:
Чертёж должен быть аккуратным
Линии и буквенные обозначения выполняются только карандашом
Углы и контурные линии чертежа должны быть чёткими, ровными

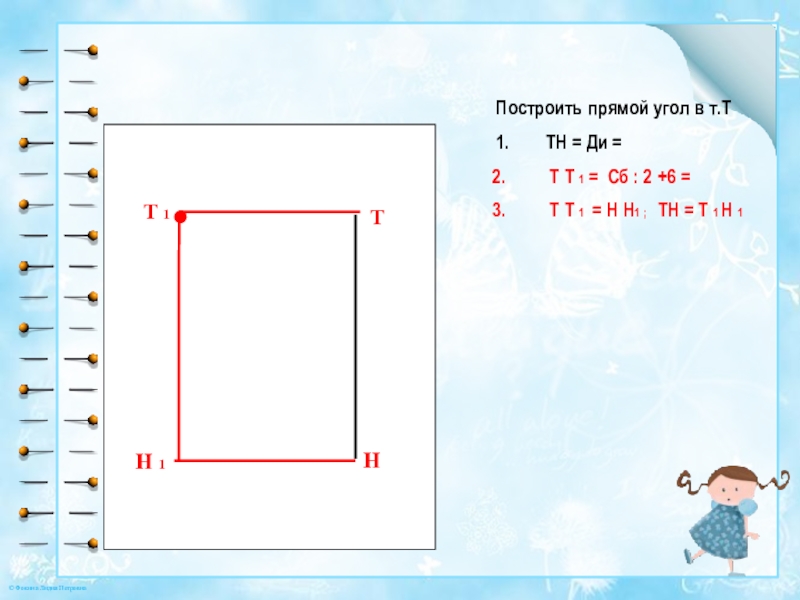

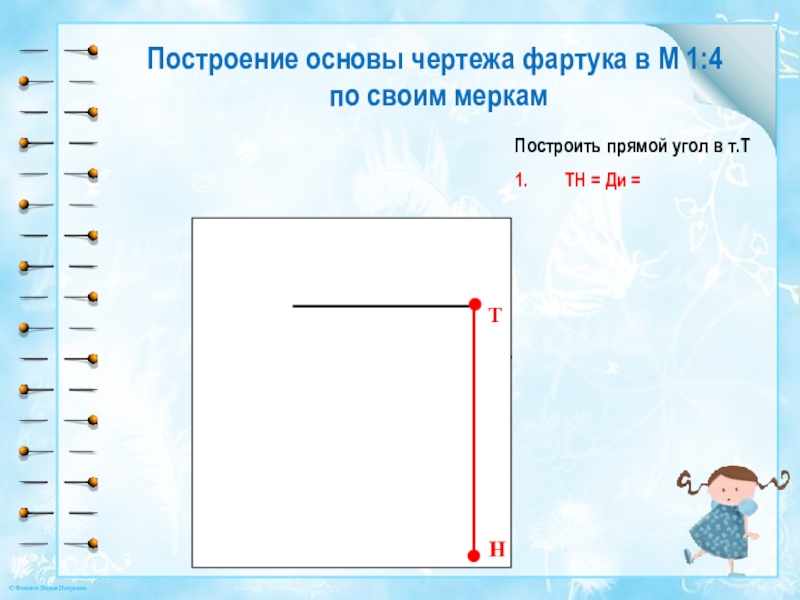

угол в т.Т
1. ТН = Ди =

ТН = Ди =
Т Т 1 = Сб : 2 +6 =
Т Т 1 = Н Н1 ; ТН = Т 1 Н 1

ТН = Ди =
Т Т 1 = Сб : 2 +6 =
Т Т 1 = Н Н1 ; ТН = Т 1 Н 1
Т К = 6 см

= Ди =
Т Т 1 = Сб : 2 +6 =
Т Т 1 = Н Н1 ; ТН = Т 1 Н 1
Т К = 6 см
К К 1 = 7см

Т 1

Т

К

К 1

Н

Н 1

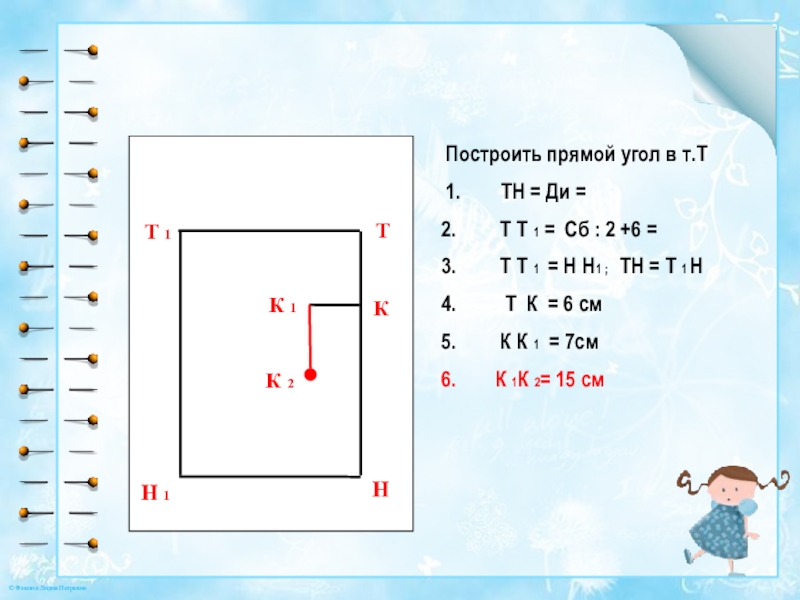

= Ди =
Т Т 1 = Сб : 2 +6 =
Т Т 1 = Н Н1 ; ТН = Т 1 Н
Т К = 6 см
К К 1 = 7см
К 1К 2= 15 см

Т 1

Т

К

К 1

К 2

Н

Н 1

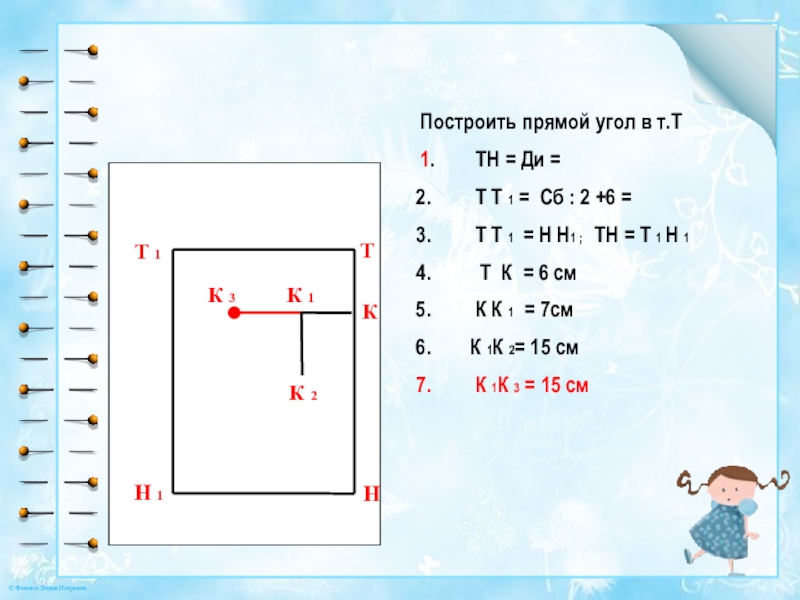

= Ди =
Т Т 1 = Сб : 2 +6 =
Т Т 1 = Н Н1 ; ТН = Т 1 Н 1
Т К = 6 см
К К 1 = 7см
К 1К 2= 15 см
К 1К 3 = 15 см

Т

Т 1

К

К 1

К 3

К 2

Н

Н 1

= Ди =
Т Т 1 = Сб : 2 +6 =
Т Т 1 = НН1 ; ТН = Т 1 Н 1
Т К = 6 см
К К 1 = 7см
К 1К 2= 15 см
К 1К 3 = 15 см
К 3К 4= К 2К 4= 15см

К 2

Т 1

Т

К

К 1

К 3

К 4

Н 1

Н
