Презентация, доклад на тему Разработка 3d модели шестерни с использованием САПР Компас 3D и 3D - принтера Da Vinchi

Компас 3D и 3D - принтера Da Vinchi»

той или иной программе, поступает новое оборудование – компьютеры, программное обеспечение, 3D-принтеры. В силу занятости или отсутствия желания осваивать новые технологии, новое оборудование и интересные программы пылятся на складах школ.
Я предлагаю ВСЕМ заинтересованным учителям пройти мой мастер-класс и начать изучать программы трёхмерного моделирования для обучения в школах. Тем более, что наша российская программа KOMPAS-3D LT (правообладатель – компания АСКОН) поставлялась бесплатно проектом «Будь инженером!». Да и сама компания всегда идёт навстречу, если вы действительно осваиваете эту программу в школах, колледжах и ВУЗах.

КООРДИНАТ
Выбрать плоскость XY
Нажать символ ЭСКИЗ

центра вытянуть ОКРУЖНОСТЬ диаметром 44
Нажать левую кнопку мыши для подтверждения

детали
Выбрать кнопку Операция выдавливания
Выбрать расстояние 8 или 10. 4.Создать объект

детали. Она активируется зелёным цветом

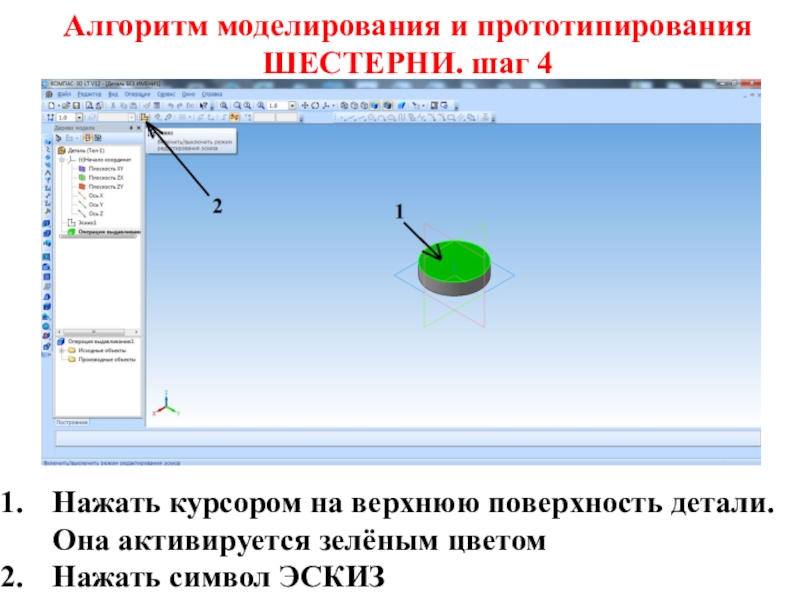

Нажать символ ЭСКИЗ

центра вытянуть ОКРУЖНОСТЬ диаметром 6
Нажать левую кнопку мыши для подтверждения

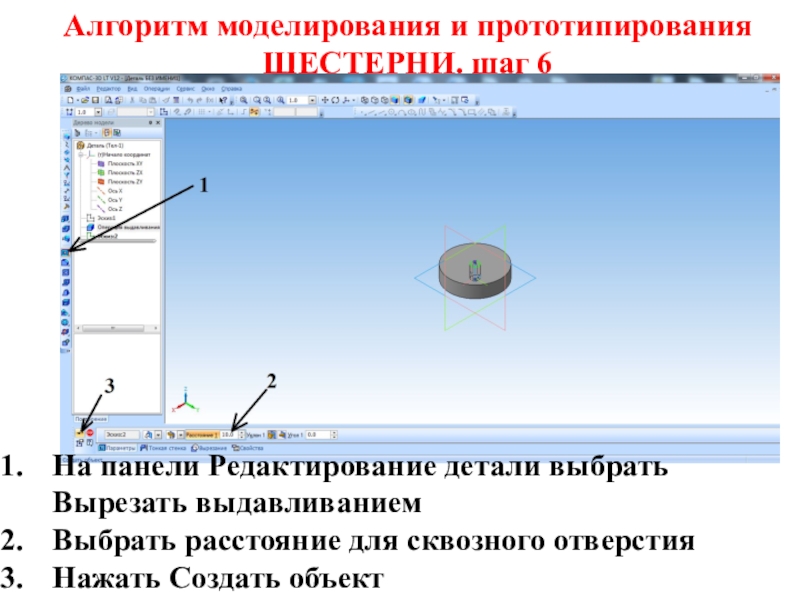

Вырезать выдавливанием
Выбрать расстояние для сквозного отверстия
Нажать Создать объект

детали. Она активируется зелёным цветом
Нажать символ ЭСКИЗ на выплывающей Контекстной панели

и переместить деталь ниже
Нажать на панели Геометрия Отрезок 2, Дуга3 или Непрерывный ввод объектов начертить фигуру для вырезания зубьев 4

выдавливанием

Создать объект

курсором на последнюю операцию в Дереве модели или на поверхность выреза детали

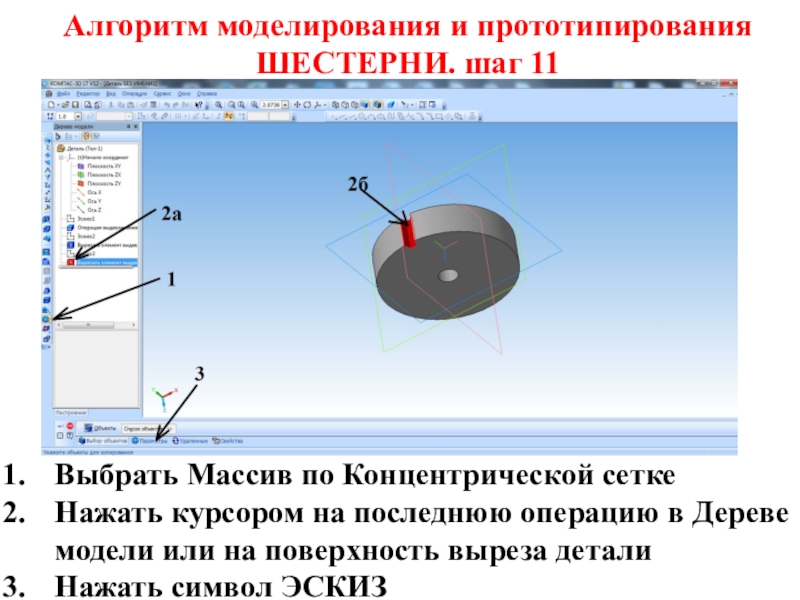

Нажать символ ЭСКИЗ

стенку центрального отверстия
Появятся фантомы по бокам детали

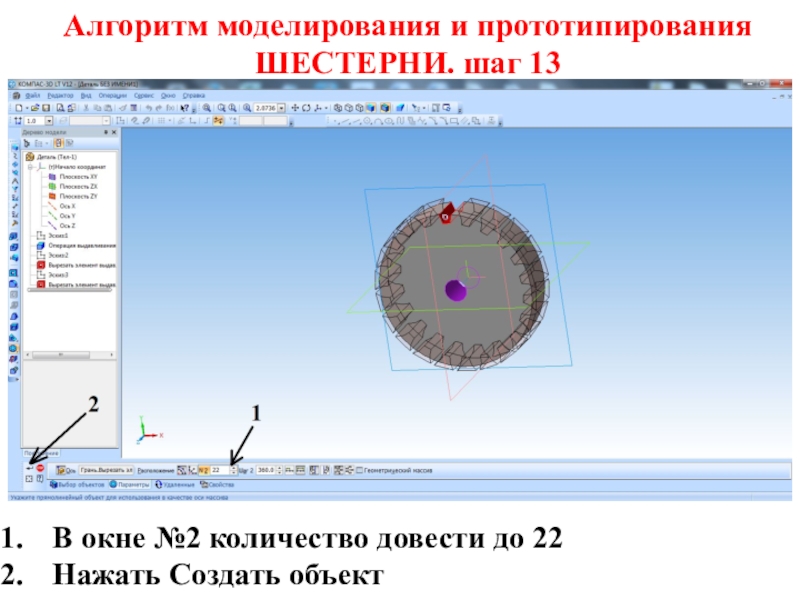

Их количество указано в окне №2

до 22
Нажать Создать объект

на грань детали для активации

Окружность
Начертить две окружности диаметром 30 и 15

2
Нажать Создать объект

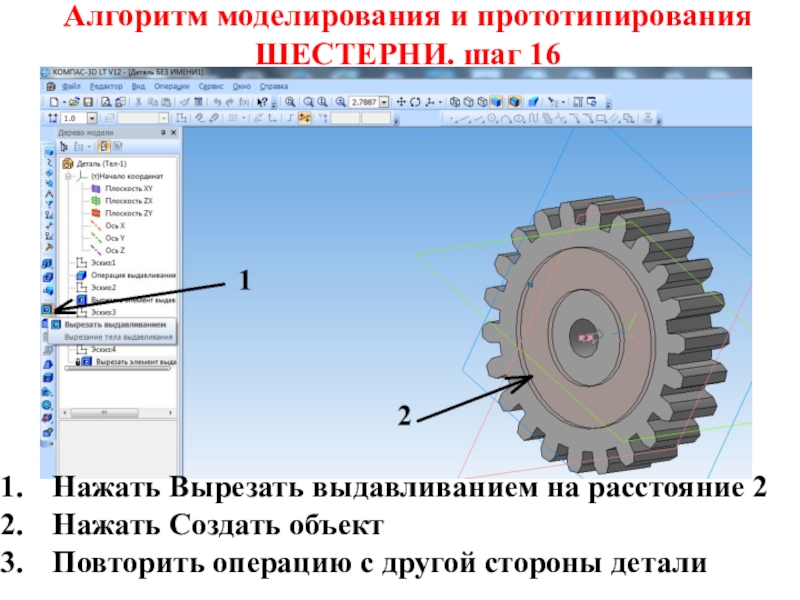

Повторить операцию с другой стороны детали

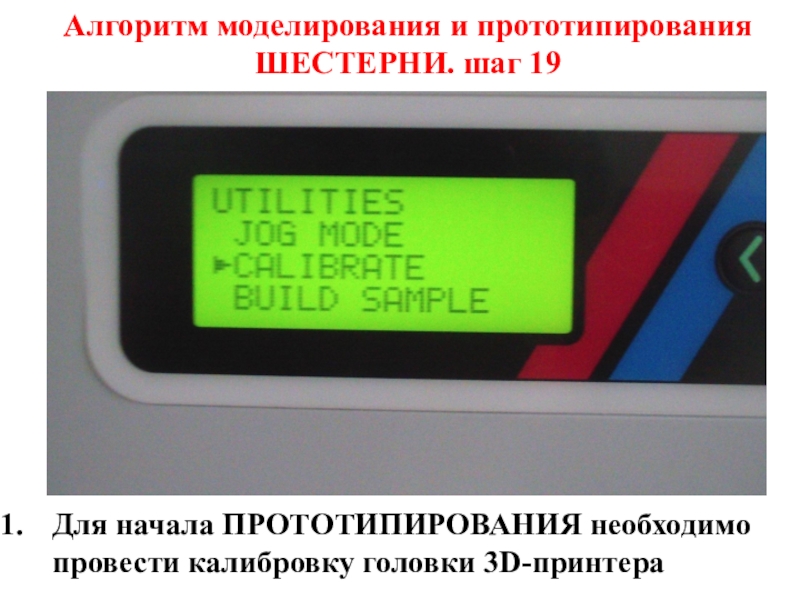

калибровку головки 3D-принтера

т.к. это влияет на качество 3D-печати

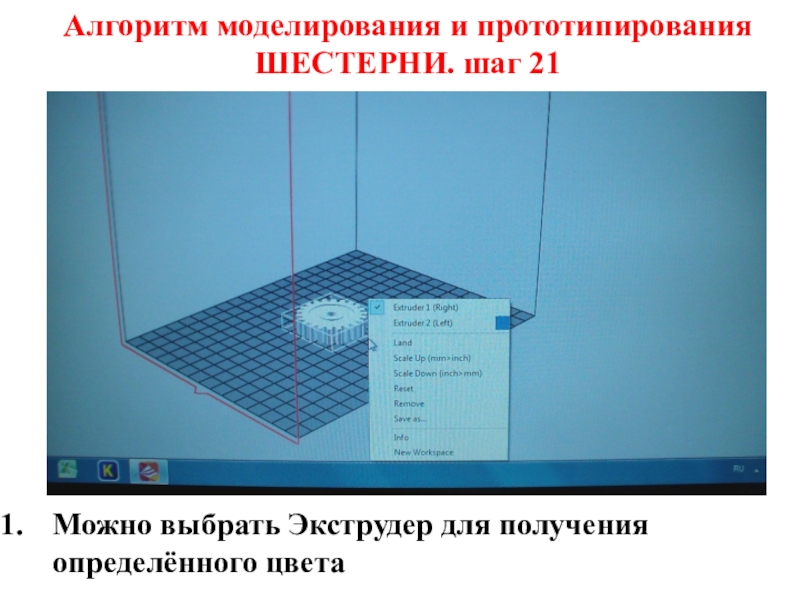

определённого цвета

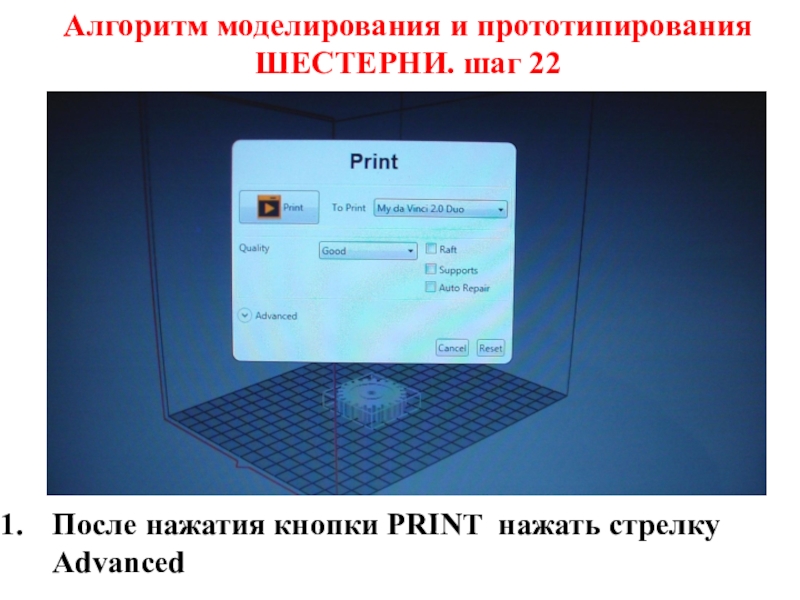

стрелку Advanced

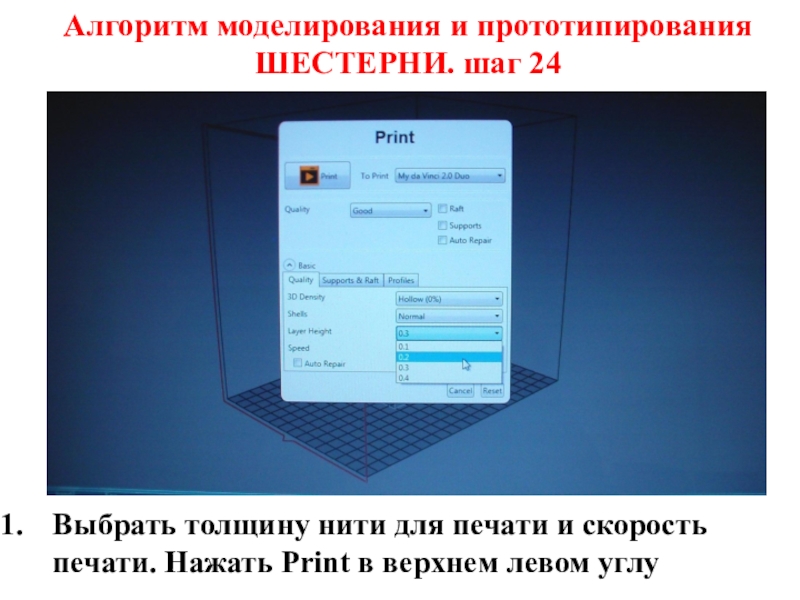

и скорость печати. Нажать Print в верхнем левом углу

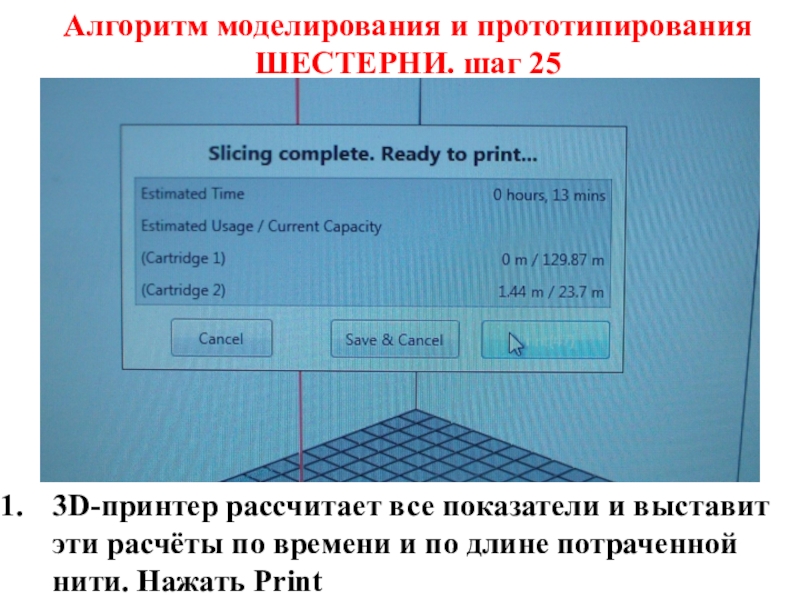

выставит эти расчёты по времени и по длине потраченной нити. Нажать Print

модель

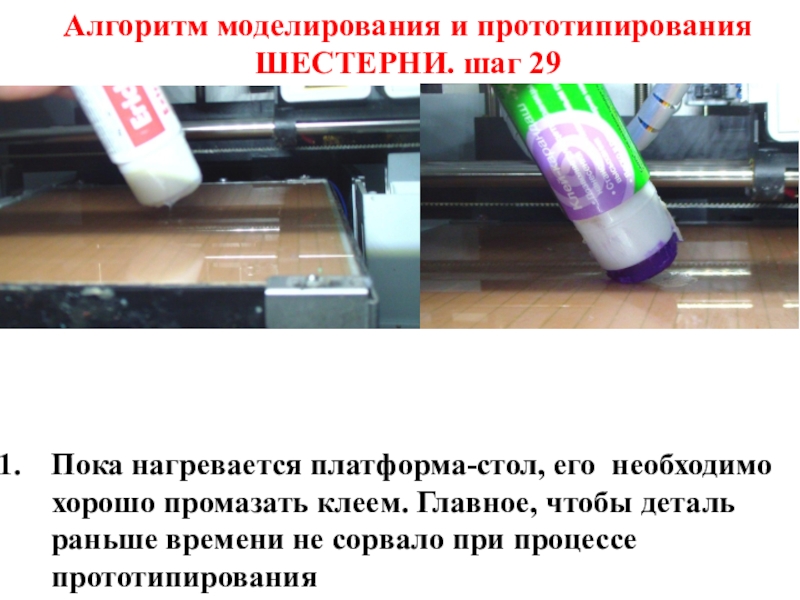

хорошо промазать клеем. Главное, чтобы деталь раньше времени не сорвало при процессе прототипирования

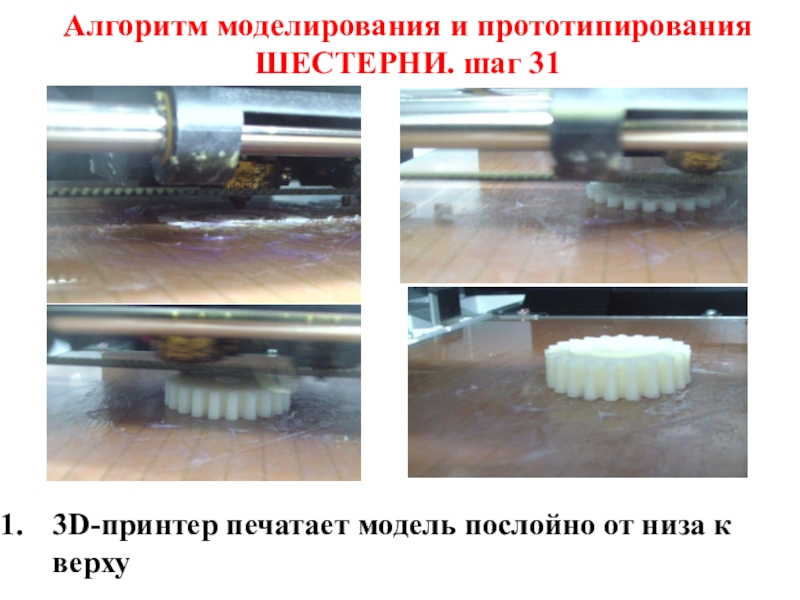

низа к верху

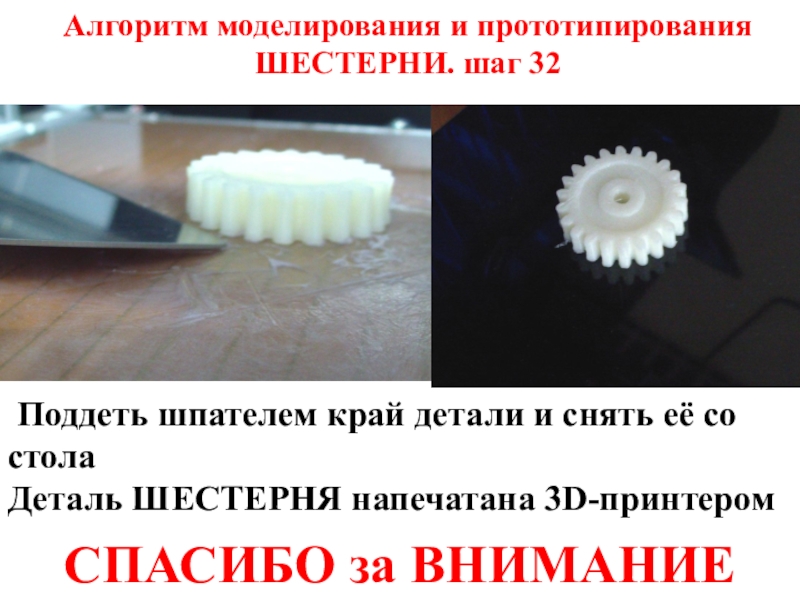

и снять её со стола

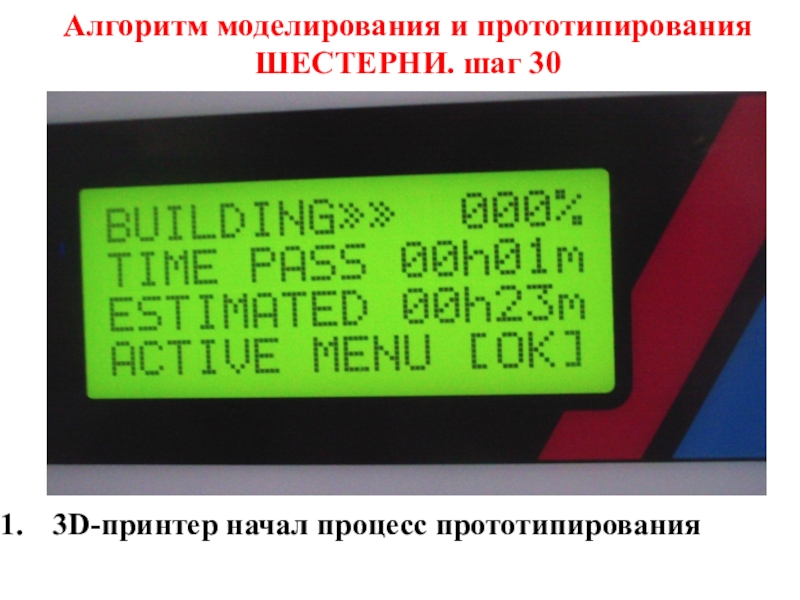

Деталь ШЕСТЕРНЯ напечатана 3D-принтером
