Тема 52-54: Разметка заготовок рейсмусом и разметочным циркулем

Домашнее задание: Технология обработки древесины. И.А.Карабанов, §25 с. 67-69

*

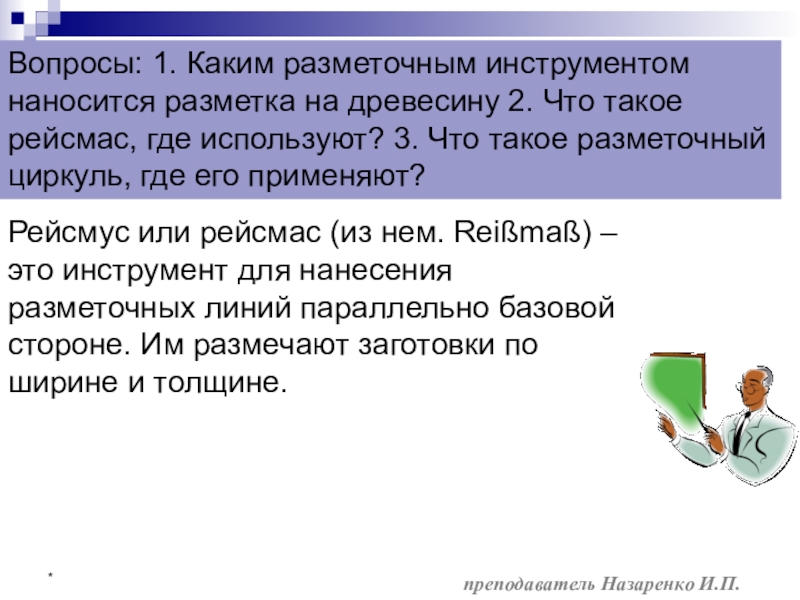

Вопросы: 1. Каким разметочным инструментом наносится разметка на древесину 2. Что такое рейсмас, где используют? 3. Что такое разметочный циркуль, где его применяют?

Рейсмус или рейсмас (из нем. Reißmaß) – это инструмент для нанесения разметочных линий параллельно базовой стороне. Им размечают заготовки по ширине и толщине.

*

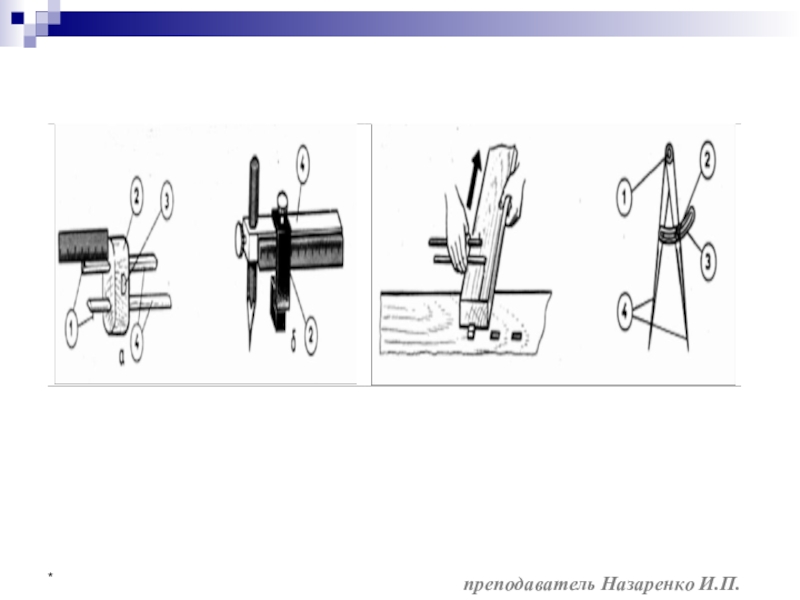

Налаживают рейсмус следующим образом. Ослабляют клин 3, один из разметочных брусков 4 устанавливают по линейке на нужный размер. Если заданы два размера, то устанавливают и второй разметочный брусок. В таком положении бруски закрепляют клином. При разметке колодку рейсмуса прижимают к базовой кромке заготовки, проводят шпилькой риску с одной стороны, затем с другой стороны заготовки.

*

Для одновременного прочерчивания большего количества линий или в случае, когда нет необходимости в изменении размеров, вместо рейсмуса может быть использована скоба. Скоба представляет собой деревянный брусок с выступом, в который забито необходимое количество гвоздей.

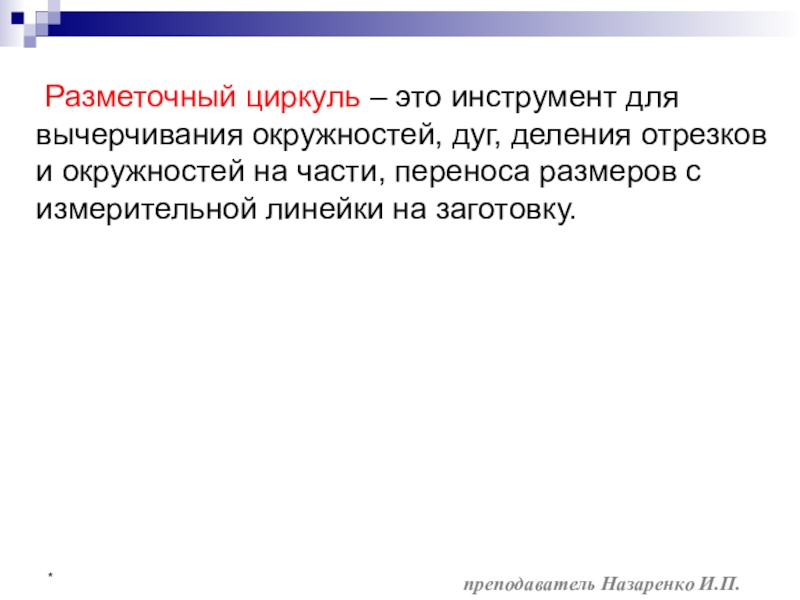

Разметочный циркуль – это инструмент для вычерчивания окружностей, дуг, деления отрезков и окружностей на части, переноса размеров с измерительной линейки на заготовку.
