припасовка

СПб ГБПОУ «Индустриально-судостроительный лицей»

Разработал: преподаватель
технологии
Бембеев И.В.

припасовки деталей.
Типичные дефекты при распиливании и
припасовке деталей, причины их
появления и способы предупреждения.

Учебные вопросы:

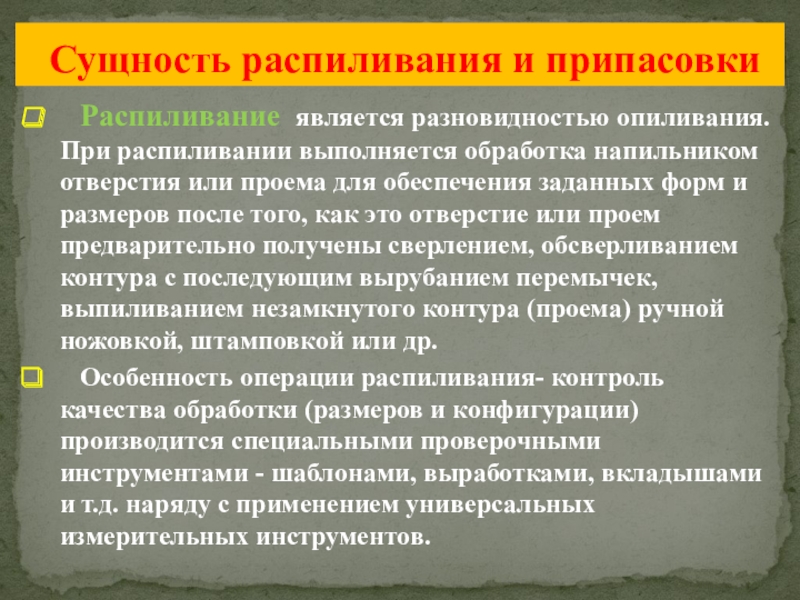

распиливании выполняется обработка напильником отверстия или проема для обеспечения заданных форм и размеров после того, как это отверстие или проем предварительно получены сверлением, обсверливанием контура с последующим вырубанием перемычек, выпиливанием незамкнутого контура (проема) ручной ножовкой, штамповкой или др.
Особенность операции распиливания- контроль качества обработки (размеров и конфигурации) производится специальными проверочными инструментами - шаблонами, выработками, вкладышами и т.д. наряду с применением универсальных измерительных инструментов.

пригонке способами опиливания двух сопряженных
деталей (пары).
Припасовываемые контуры пар деталей подразделяются
на замкнутые (типа отверстий) и открытые (типа
проемов).
Одна из припасовываемых деталей (с отверстием,
проемом) называется проймой, а деталь, входящая в
пройму - вкладышем.

- шаблон2-0

- выработка0

- вкладыш

распиливаемых проемов и отверстий: в деталях толщиной до 5 мм - вырубанием, а в деталях толщиной свыше 5 мм - обсверливанием или рассверливанием с последующим вырубанием или разрезанием перемычек.
При обсверливании, рассверливании, вырубании или вырезании перемычек необходимо строго следить за целостностью разметочных рисок, оставляя припуск на обработку около 1 мм.
Сначала обрабатывать прямолинейные участки поверхностей, а затем - сопряженные с ними криволинейные участки.

сочетать с проверкой их контуров по
контрольному шаблону, вкладышу или выработке.
Углы проемов или отверстий необходимо обрабатывать
начисто ребром напильника соответствующего профиля
поперечного сечения (№ 3 или 4) или надфилями, проверяя
качество обработ­ки выработками.
Окончательную обработку поверхностей отверстий следует
выполнять продольным штрихом.
Для окончательной калибровки и отделки отверстия
следует использовать просечки, протяжки и прошивки на
винтовом или пневматическом прессе.

Прошивка цилиндрическая

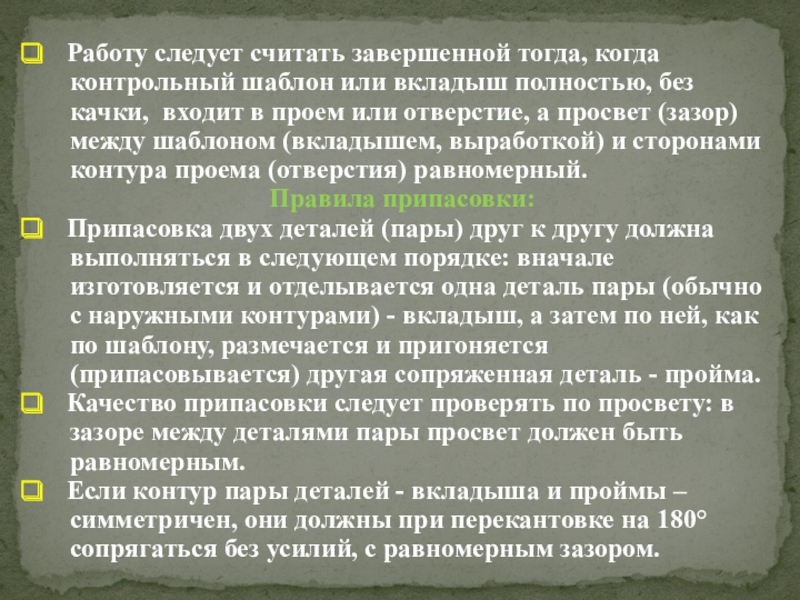

контрольный шаблон или вкладыш полностью, без
качки, входит в проем или отверстие, а просвет (зазор)
между шаблоном (вкладышем, выработкой) и сторонами
контура проема (отверстия) равномерный.
Правила припасовки:
Припасовка двух деталей (пары) друг к другу должна
выполняться в следующем порядке: вначале изготовляется и отделывается одна деталь пары (обычно с наружными контурами) - вкладыш, а затем по ней, как по шаблону, размечается и пригоняется (припасовывается) другая сопряженная деталь - пройма.
Качество припасовки следует проверять по просвету: в
зазоре между деталями пары просвет должен быть равномерным.
Если контур пары деталей - вкладыша и проймы –
симметричен, они должны при перекантовке на 180° сопрягаться без усилий, с равномерным зазором.

способы предупреждения
