Седельников В.Г. –
учитель технологии,
МБОУ «Голубовская СШ»

ПРОЕКТ
«БУЛАВА «ЗВЕЗДА»

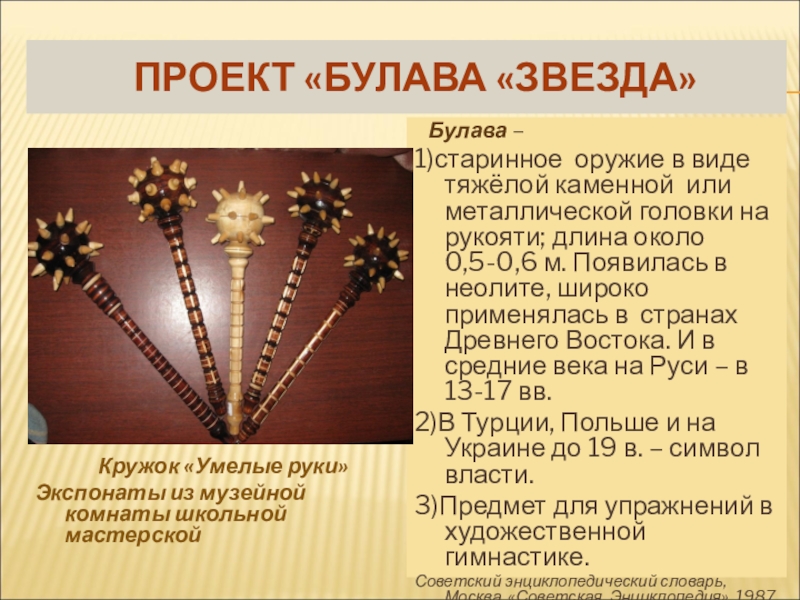

Кружок «Умелые руки»
Экспонаты из музейной комнаты школьной мастерской

Булава –
1)старинное оружие в виде тяжёлой каменной или металлической головки на рукояти; длина около 0,5-0,6 м. Появилась в неолите, широко применялась в странах Древнего Востока. И в средние века на Руси – в 13-17 вв.
2)В Турции, Польше и на Украине до 19 в. – символ власти.
3)Предмет для упражнений в художественной гимнастике.
Советский энциклопедический словарь, Москва, «Советская Энциклопедия», 1987

«ЗВЕЗДА»

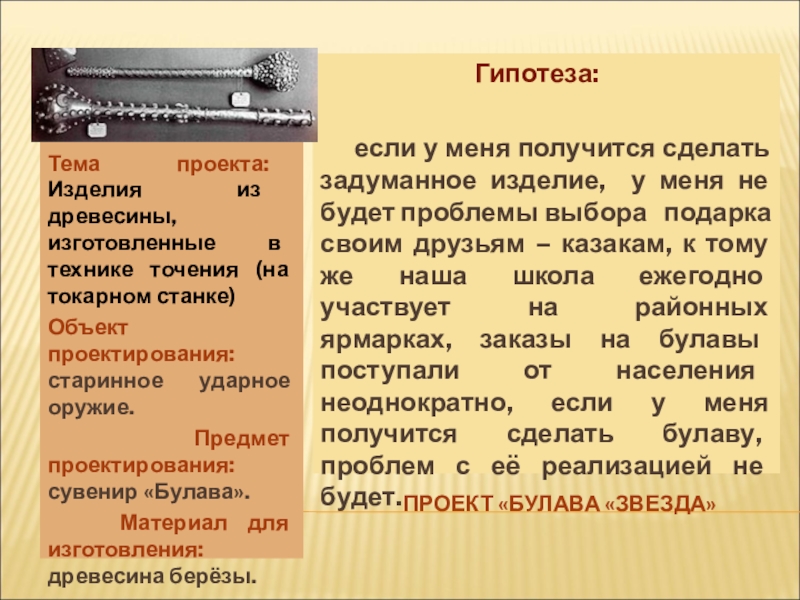

Тема проекта: Изделия из древесины, изготовленные в технике точения (на токарном станке)
Объект проектирования: старинное ударное оружие.
Предмет проектирования: сувенир «Булава».
Материал для изготовления: древесина берёзы.

Гипотеза:

если у меня получится сделать задуманное изделие, у меня не будет проблемы выбора подарка своим друзьям – казакам, к тому же наша школа ежегодно участвует на районных ярмарках, заказы на булавы поступали от населения неоднократно, если у меня получится сделать булаву, проблем с её реализацией не будет.

ИНТЕРНЕТЕ, БЫЛИ РАССМОТРЕНЫ И ПРОАНАЛИЗИРОВАНЫ НА ОСНОВЕ СОБРАННОЙ ИНФОРМАЦИИ. ДЛЯ ВЫБОРА ОПТИМАЛЬНОЙ ИДЕИ КАЖДЫЙ ВАРИАНТ БУЛАВЫ БЫЛ ВНЕСЁН В ТАБЛИЦУ В ПОРЯДКЕ, ПРЕДСТАВЛЕННОМ НА РИСУНКЕ. ОЦЕНКА КАЖДОГО ВАРИАНТА НА СООТВЕТСТВИЕ ВЫДВИНУТЫМ КРИТЕРИЯМ ПРОИЗВОДИЛАСЬ В БАЛЛАХ 1 БАЛЛ – СООТВЕТСТВУЕТ, КРИТЕРИЯМ, 0 БАЛЛОВ - НЕ СООТВЕТСТВУЕТ . ДЛЯ УДОБСТВА ПОДСЧЁТА ВСЕ ДАННЫЕ ЗАНОСИЛИСЬ В ТАБЛИЦУ: –

ЗАДАЧИ:
1.Изучить имеющуюся в различных источниках информацию о булавах.
2.Выполнить классификацию булав по различным признакам (способ изготовления, внешний вид).

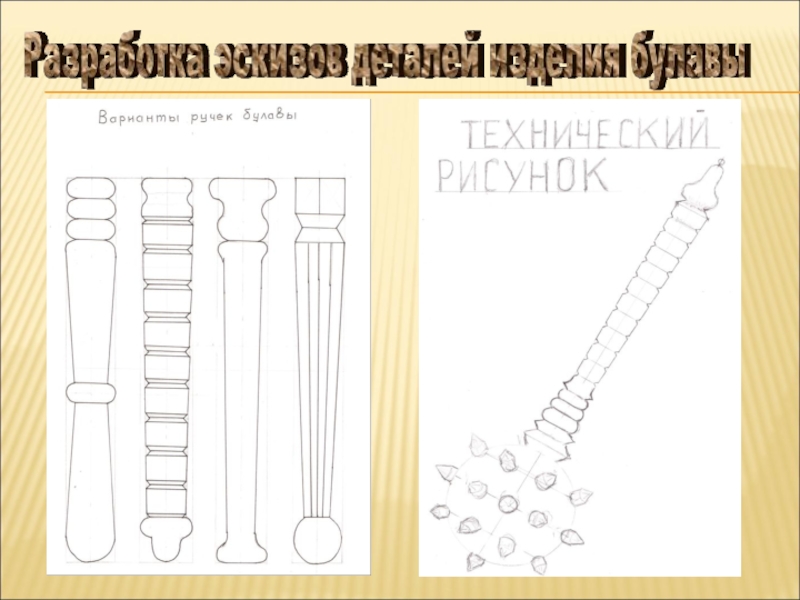

3.Спроектировать и изготовить булаву по собственному эскизу, которую можно использовать в качестве сувенира.

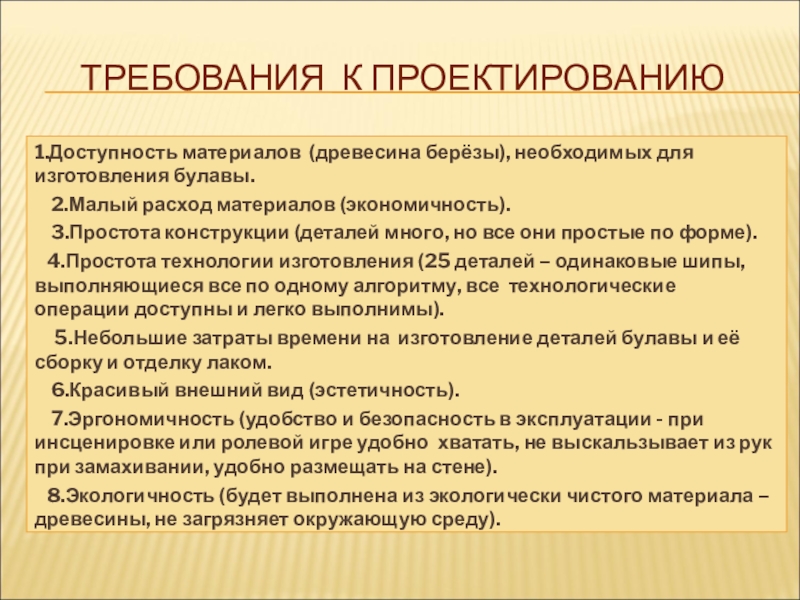

ТРЕБОВАНИЯ К ПРОЕКТИРОВАНИЮ

1.Доступность материалов (древесина берёзы), необходимых для изготовления булавы.
2.Малый расход материалов (экономичность).
3.Простота конструкции (деталей много, но все они простые по форме).
4.Простота технологии изготовления (25 деталей – одинаковые шипы, выполняющиеся все по одному алгоритму, все технологические операции доступны и легко выполнимы).
5.Небольшие затраты времени на изготовление деталей булавы и её сборку и отделку лаком.
6.Красивый внешний вид (эстетичность).
7.Эргономичность (удобство и безопасность в эксплуатации - при инсценировке или ролевой игре удобно хватать, не выскальзывает из рук при замахивании, удобно размещать на стене).
8.Экологичность (будет выполнена из экологически чистого материала – древесины, не загрязняет окружающую среду).

ГОЛОВКУ (НАВЕРШИЕ)

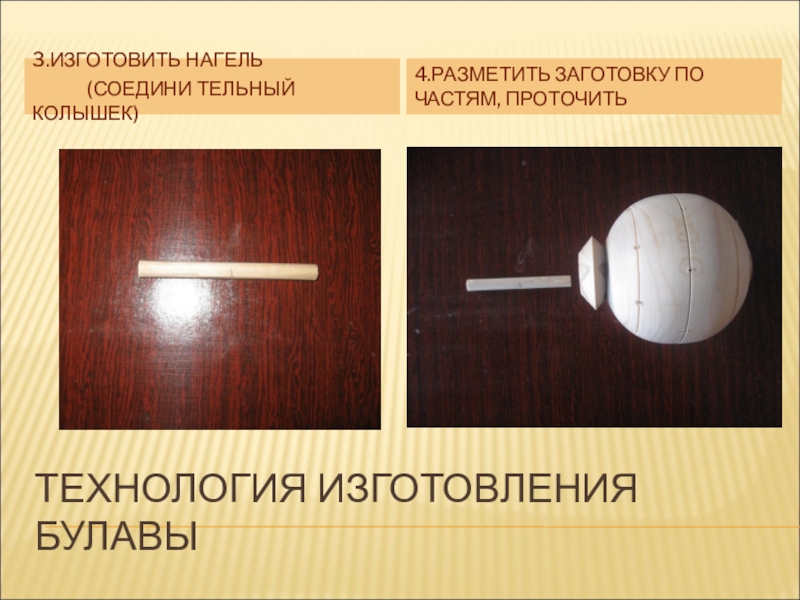

(СОЕДИНИ ТЕЛЬНЫЙ КОЛЫШЕК)

4.РАЗМЕТИТЬ ЗАГОТОВКУ ПО ЧАСТЯМ, ПРОТОЧИТЬ

ШИПЫ
(25 ШТУК)

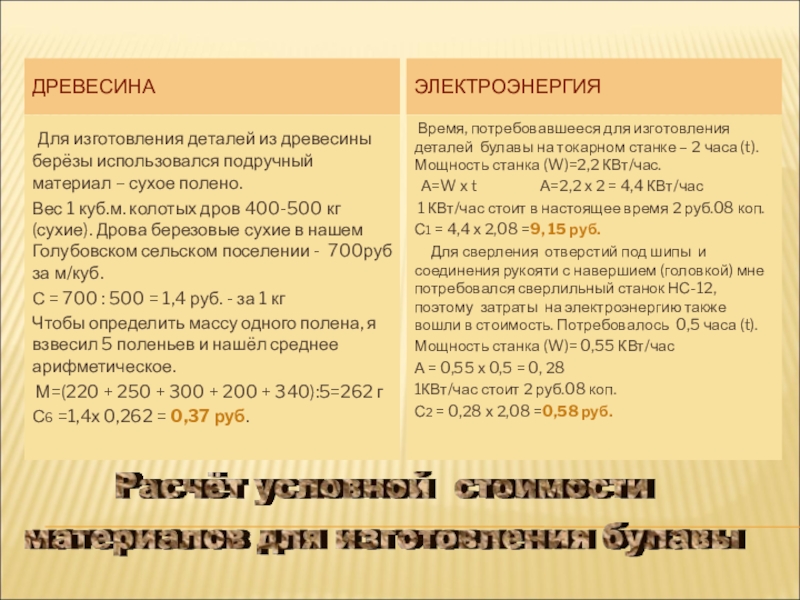

сухое полено.
Вес 1 куб.м. колотых дров 400-500 кг (сухие). Дрова березовые сухие в нашем Голубовском сельском поселении - 700руб за м/куб.
С = 700 : 500 = 1,4 руб. - за 1 кг
Чтобы определить массу одного полена, я взвесил 5 поленьев и нашёл среднее арифметическое.
М=(220 + 250 + 300 + 200 + 340):5=262 г
С6 =1,4х 0,262 = 0,37 руб.

Время, потребовавшееся для изготовления деталей булавы на токарном станке – 2 часа (t). Мощность станка (W)=2,2 КВт/час.
А=W х t А=2,2 х 2 = 4,4 КВт/час
1 КВт/час стоит в настоящее время 2 руб.08 коп.
С1 = 4,4 х 2,08 =9, 15 руб.
Для сверления отверстий под шипы и соединения рукояти с навершием (головкой) мне потребовался сверлильный станок НС-12, поэтому затраты на электроэнергию также вошли в стоимость. Потребовалось 0,5 часа (t).
Мощность станка (W)= 0,55 КВт/час
А = 0,55 х 0,5 = 0, 28
1КВт/час стоит 2 руб.08 коп.
С2 = 0,28 х 2,08 =0,58 руб.

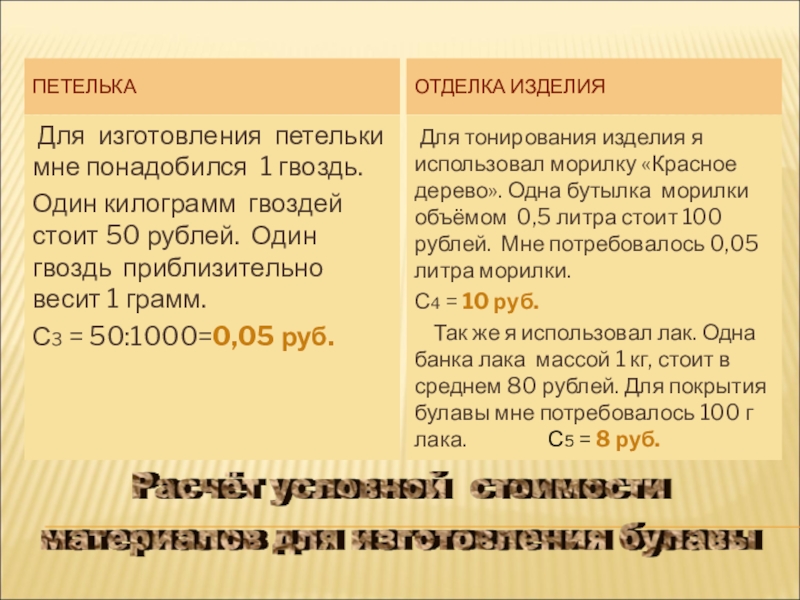

стоит 50 рублей. Один гвоздь приблизительно весит 1 грамм.
С3 = 50:1000=0,05 руб.

Для тонирования изделия я использовал морилку «Красное дерево». Одна бутылка морилки объёмом 0,5 литра стоит 100 рублей. Мне потребовалось 0,05 литра морилки.
С4 = 10 руб.
Так же я использовал лак. Одна банка лака массой 1 кг, стоит в среднем 80 рублей. Для покрытия булавы мне потребовалось 100 г лака. С5 = 8 руб.

+ С5 + С6

Собщ. = 9,15 + 0,58 + 0,05 + 10 + 8 + 0,37= 28,15 руб.

соответствует разработанным критериям. Изделие выполнено по собственному эскизу, экономичное, так как на его изготовление ушло немного материалов – 1 сухое берёзовое полено. Себестоимость булавы составила 28 рублей 15 копеек.

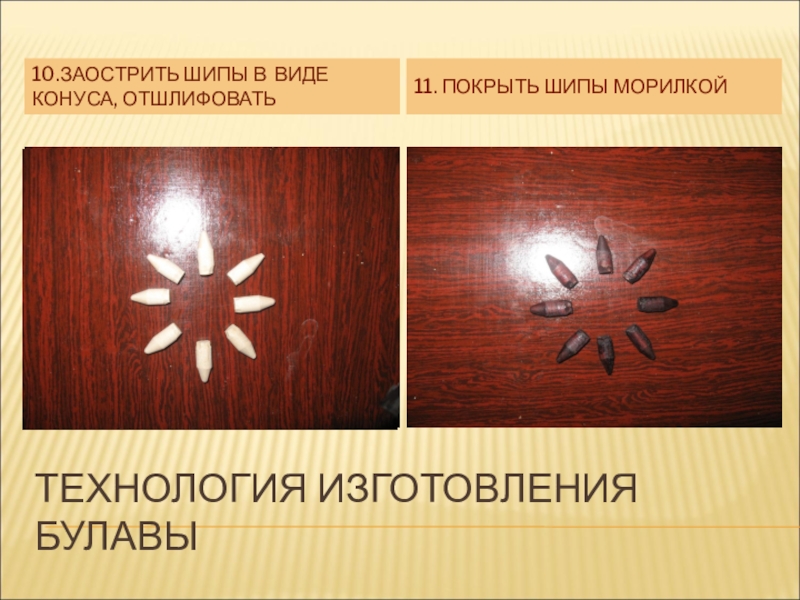

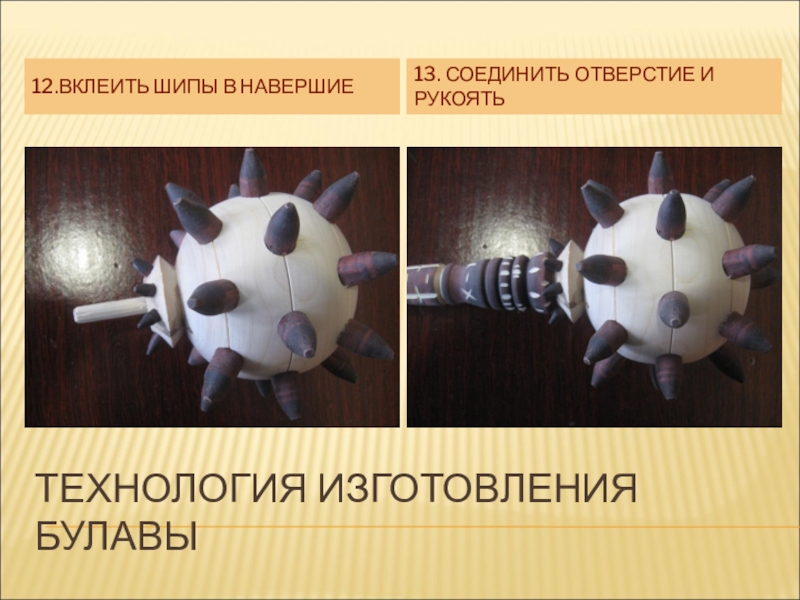

Технология изготовления деревянной булавы включала операции: точение, вырезание, склеивание деталей, шлифование, тонирование, лакирование.
Испытание и оценка качества проводилась в огороде на комьях уплотнившегося за
зиму снега. Лопатой были вырезаны из снега большие «глыбы», уложены на столбиках.
Я попробовал их разбивать. Мне было очень удобно держать булаву за рукоять, даже в в варежках она не выскальзывала из рук. Стандартная длина рукояти (50 см) позволила
делать как слабый, вполсилы, так и сильный размах. Шипы одинаковой длины
равномерно распределяли силу и мощность удара по поверхности «глыбы»,
булава не соскальзывала, а била точно в цель. Древесина берёзы обладает большой
прочностью, твёрдостью, детали булавы склеены качественно, поэтому во время
испытания я не боялся, что булава сломается, или «развалится» на части.
Контроль изделия, маленькое испытание, подтвердили хорошее качество данного изделия. Никаких недочётов или дефектов в ходе испытания выявлено не было., поэтому мне ничего не пришлось устранять или исправлять.
Удобна, прочна, имеет небольшой вес, легко размещается – это лишь часть преимуществ данного изделия. Сувенир «Булава «Звезда» смотрится очень эстетично и легко впишется в любой интерьер.

«ЗВЕЗДА»
