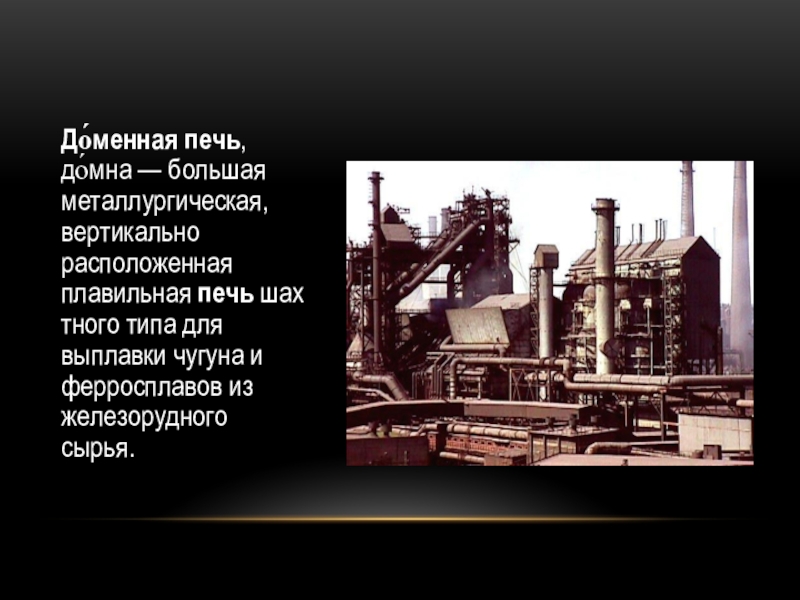

печи

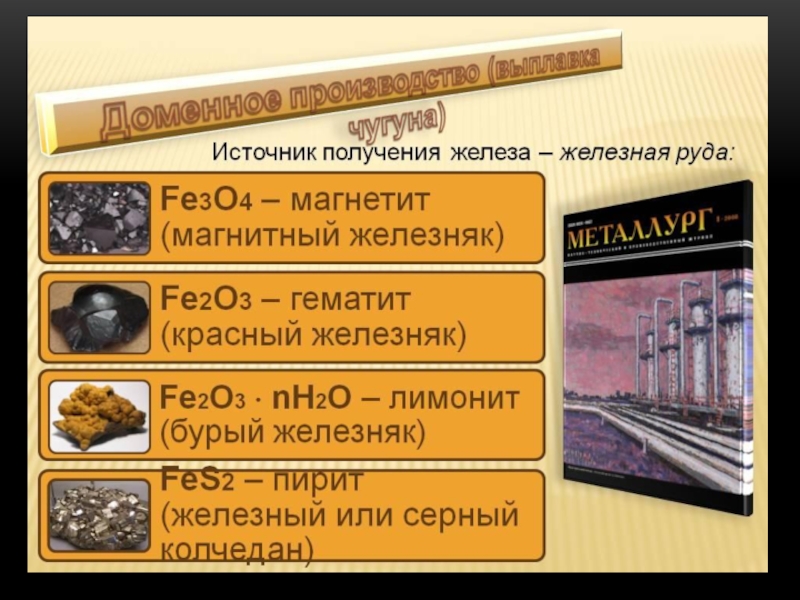

выплавки чугуна и ферросплавов из железорудного сырья.

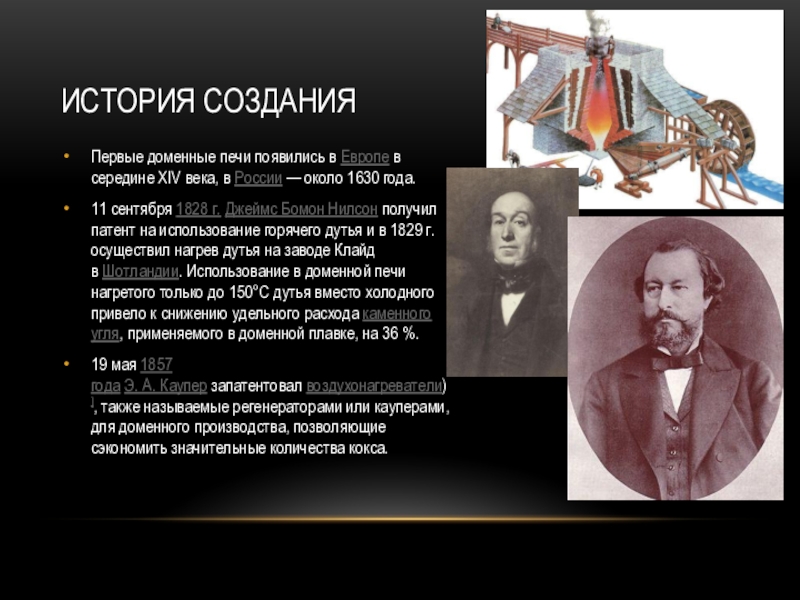

1630 года.
11 сентября 1828 г. Джеймс Бомон Нилсон получил патент на использование горячего дутья и в 1829 г. осуществил нагрев дутья на заводе Клайд в Шотландии. Использование в доменной печи нагретого только до 150°С дутья вместо холодного привело к снижению удельного расхода каменного угля, применяемого в доменной плавке, на 36 %.
19 мая 1857 года Э. А. Каупер запатентовал воздухонагреватели)], также называемые регенераторами или кауперами, для доменного производства, позволяющие сэкономить значительные количества кокса.

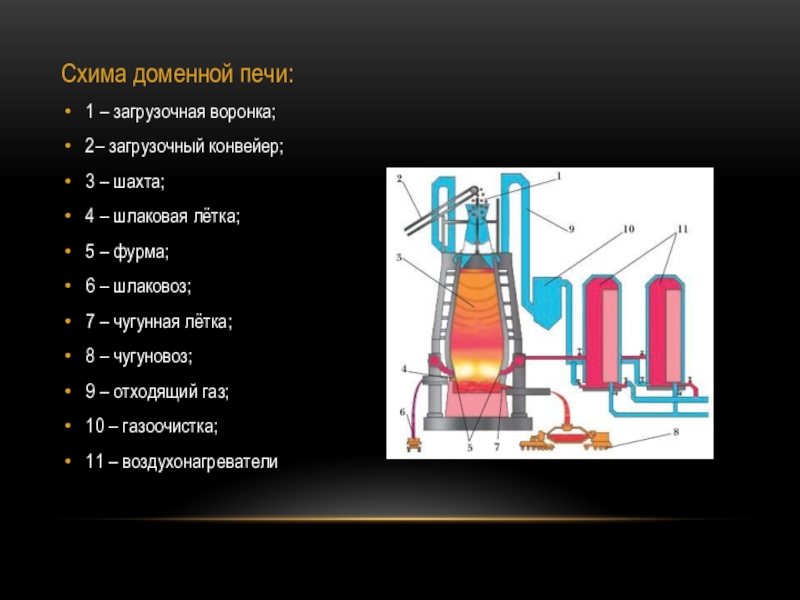

шлаковая лётка;
5 – фурма;
6 – шлаковоз;
7 – чугунная лётка;
8 – чугуновоз;
9 – отходящий газ;
10 – газоочистка;
11 – воздухонагреватели

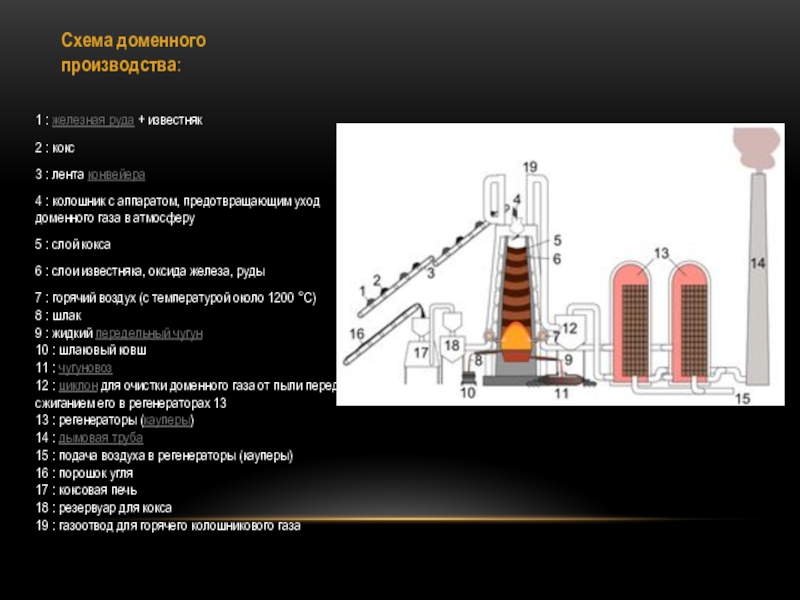

уход доменного газа в атмосферу
5 : слой кокса
6 : слои известняка, оксида железа, руды
7 : горячий воздух (с температурой около 1200 °C) 8 : шлак 9 : жидкий передельный чугун 10 : шлаковый ковш 11 : чугуновоз 12 : циклон для очистки доменного газа от пыли перед сжиганием его в регенераторах 13 13 : регенераторы (кауперы) 14 : дымовая труба 15 : подача воздуха в регенераторы (кауперы) 16 : порошок угля 17 : коксовая печь 18 : резервуар для кокса 19 : газоотвод для горячего колошникового газа

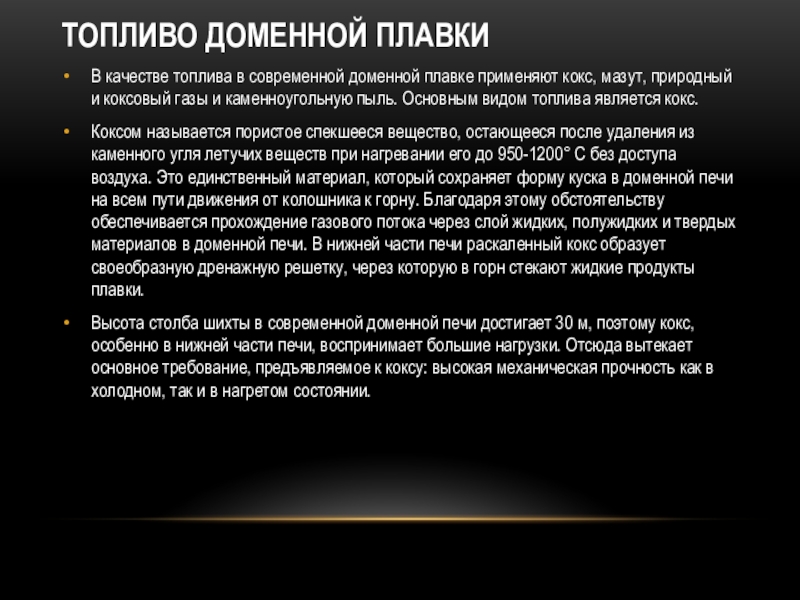

мазут, природный и коксовый газы и каменноугольную пыль. Основным видом топлива является кокс.
Коксом называется пористое спекшееся вещество, остающееся после удаления из каменного угля летучих веществ при нагревании его до 950-1200° С без доступа воздуха. Это единственный материал, который сохраняет форму куска в доменной печи на всем пути движения от колошника к горну. Благодаря этому обстоятельству обеспечивается прохождение газового потока через слой жидких, полужидких и твердых материалов в доменной печи. В нижней части печи раскаленный кокс образует своеобразную дренажную решетку, через которую в горн стекают жидкие продукты плавки.
Высота столба шихты в современной доменной печи достигает 30 м, поэтому кокс, особенно в нижней части печи, воспринимает большие нагрузки. Отсюда вытекает основное требование, предъявляемое к коксу: высокая механическая прочность как в холодном, так и в нагретом состоянии.

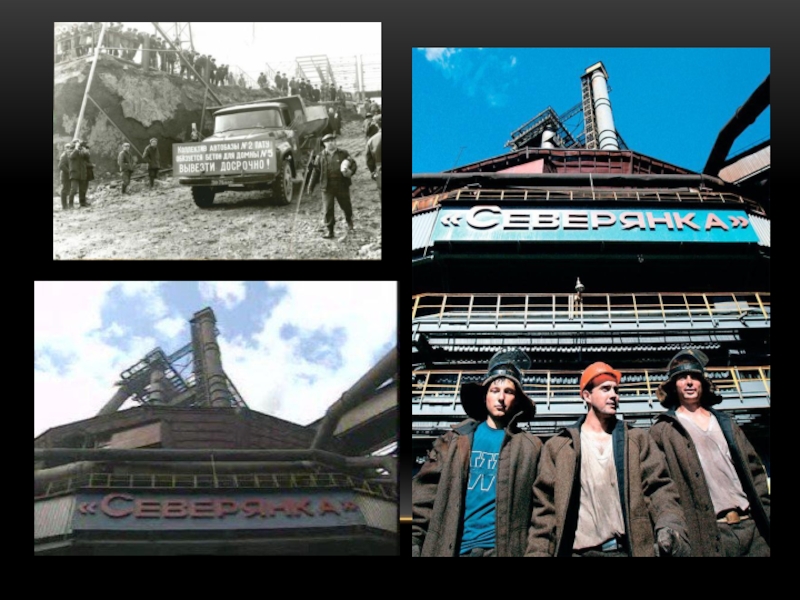

в мире доменная печь объемом 5580 м3 «Северянка» сдана в эксплуатацию в 1986 году.
В проекте были применены ряд новых технических решений стальных конструкций, обеспечивающих возможность ведения прогрессивного технологического процесса:
применение высокопрочной стали марки 16Г2АФ для кожуха доменной печи;
бескопровое колошниковое устройство;
транспортерная подача материалов на колошник;
несмещаемость кольцевого воздухопровода горячего дутья относительно доменной печи достигается его отделением от прямого участка специальным компенсатором новой конструкции;
воздухонагреватели с выносной камерой горения, обеспечивающие осесимметричное воздействие теплового расширения футеровки.
Общий объем металлоконструкций на центральный узел составил около 100 тыс. тонн. Уникальные листовые конструкции этого комплекса не имеют аналогов в мировой практике. Главные инженеры проекта: Кандаков Г.П., Миллер В.Я., Кузнецова А.М., Зеленко З.И., Толоконников В.Г.

в России не было последние 25 лет. В мире подобных объектов тоже не много.
