Презентация, доклад Сборка изделий из тонколистового металла, проволоки, искусственных материалов. (5 кл.)
Содержание
- 1. Презентация.Сборка изделий из тонколистового металла, проволоки, искусственных материалов. (5 кл.)
- 2. Слайд 2
- 3. Примеры соединения деталей из тонколистового металла:1. заклепочное
- 4. а) с полукруглой головкой;б) с полупотайной головкой;в) с потайной головкой;г) трубчатая.Виды заклепок
- 5. Чтобы соединить детали заклепками, сначала размечает и
- 6. Сверление отверстий под заклепку.
- 7. Диаметр отверстия D должен быть на 0,1…0,02 мм больше, чем диаметр стержня заклепки d
- 8. После этого заклепку устанавливают в отверстие, причем
- 9. Закладную головку помещают в выемку металлического бруска,
- 10. Затем ударами молотка расклёпывают замыкающую головку и
- 11. Детали из листовой пластмассы соединяют между собой
- 12. Другой способ сборки деталей из тонколистового металла

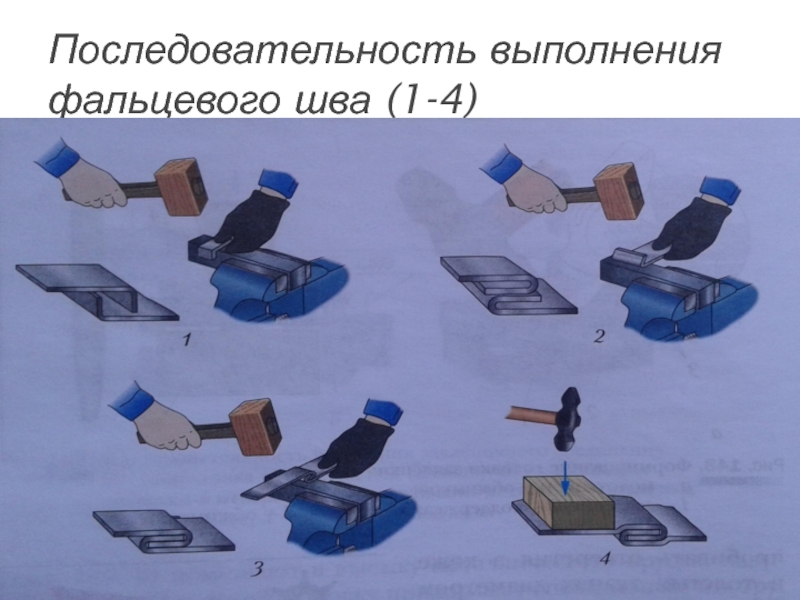

- 13. Последовательность выполнения фальцевого шва (1-4)

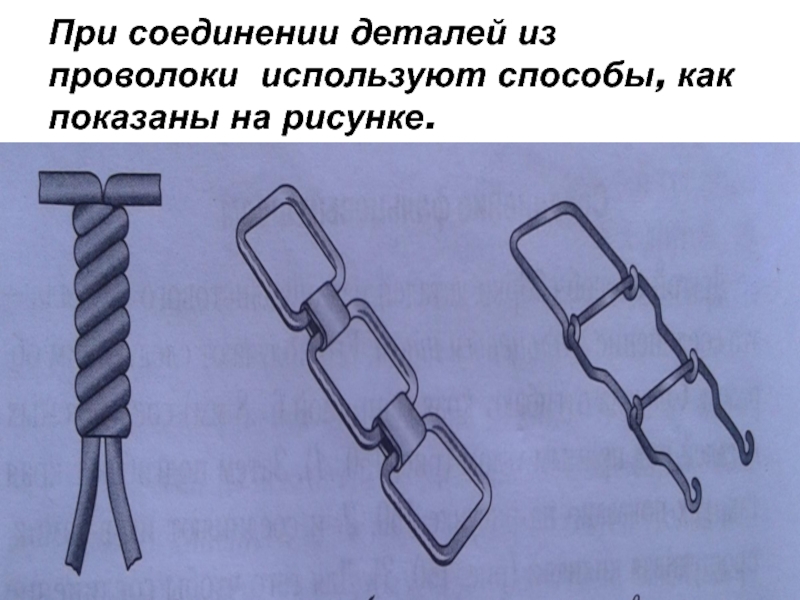

- 14. При соединении деталей из проволоки используют способы, как показаны на рисунке.
- 15. СПАСИБО ЗА ВНИМАНИЕ!!

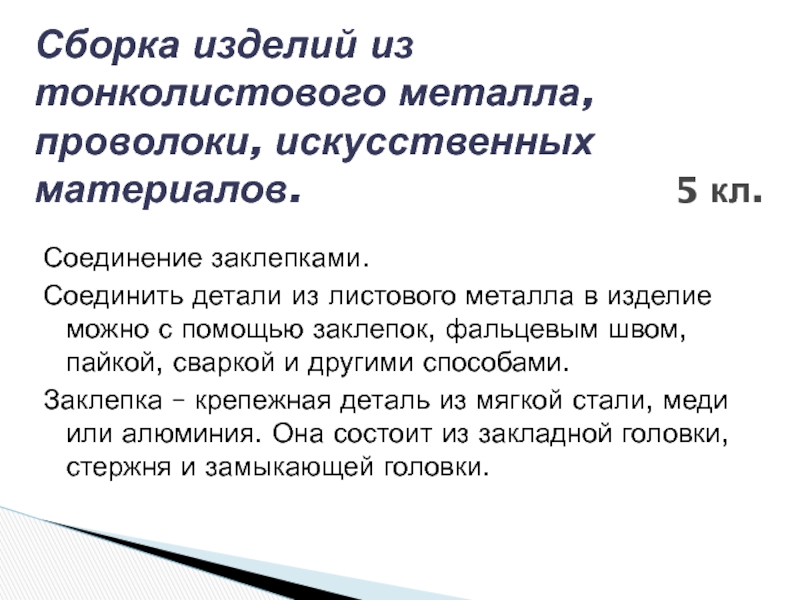

Соединение заклепками.Соединить детали из листового металла в изделие можно с помощью заклепок, фальцевым швом, пайкой, сваркой и другими способами.Заклепка – крепежная деталь из мягкой
Слайд 2
Соединение заклепками.
Соединить детали из листового металла в изделие можно с помощью заклепок, фальцевым швом, пайкой, сваркой и другими способами.
Заклепка – крепежная деталь из мягкой стали, меди или алюминия. Она состоит из закладной головки, стержня и замыкающей головки.
Сборка изделий из тонколистового металла, проволоки, искусственных материалов. 5 кл.

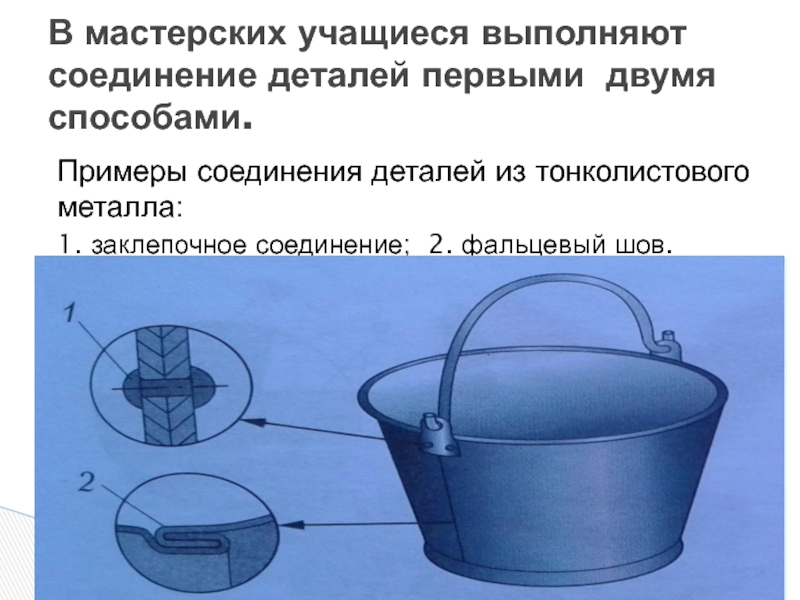

Слайд 3Примеры соединения деталей из тонколистового металла:
1. заклепочное соединение; 2. фальцевый шов.
В
мастерских учащиеся выполняют соединение деталей первыми двумя способами.

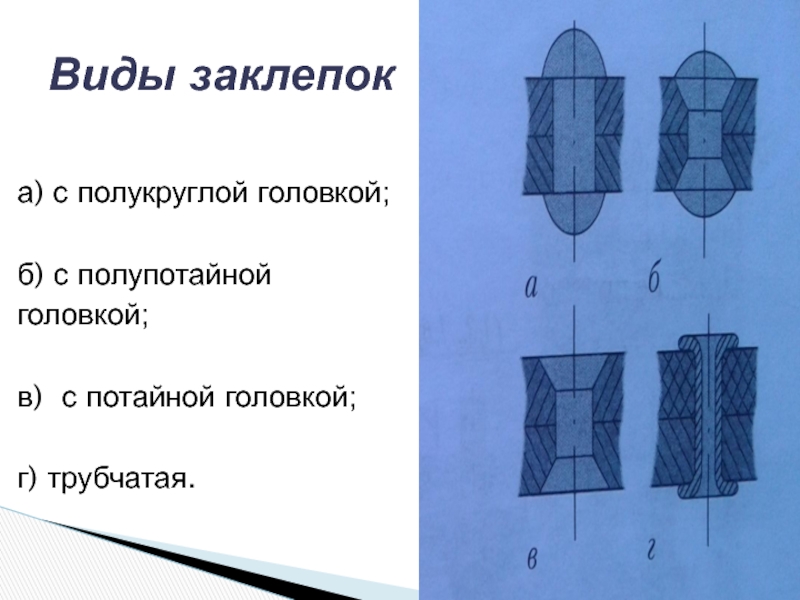

Слайд 4
а) с полукруглой головкой;
б) с полупотайной
головкой;
в) с потайной головкой;
г) трубчатая.
Виды
заклепок
Слайд 5Чтобы соединить детали заклепками, сначала размечает и накернивают в деталях центры
будущих отверстий. После чего сверлят отверстия дрелью или на станке. Часто сверление выполняют одновременно в двух деталях, скрепив их струбцинами или в тисках

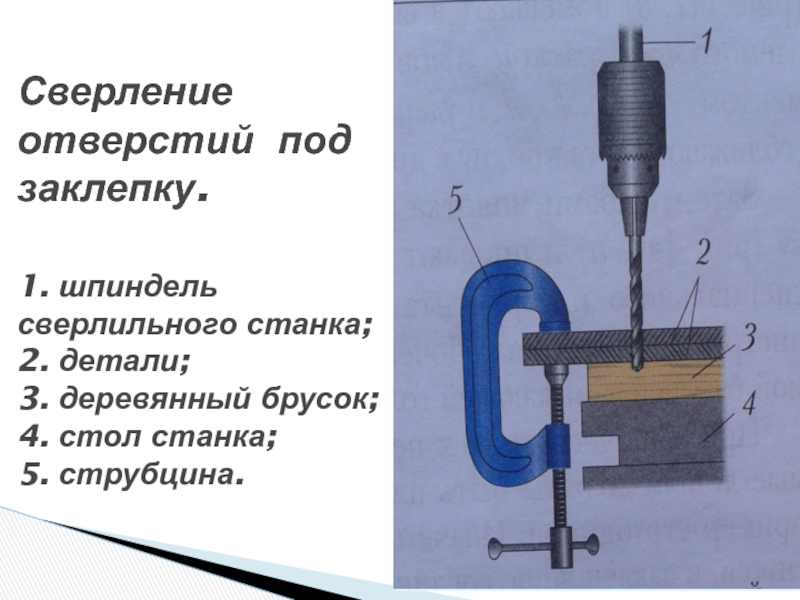

Слайд 6Сверление отверстий под заклепку. 1. шпиндель сверлильного станка; 2. детали; 3. деревянный брусок; 4. стол
станка;
5. струбцина.

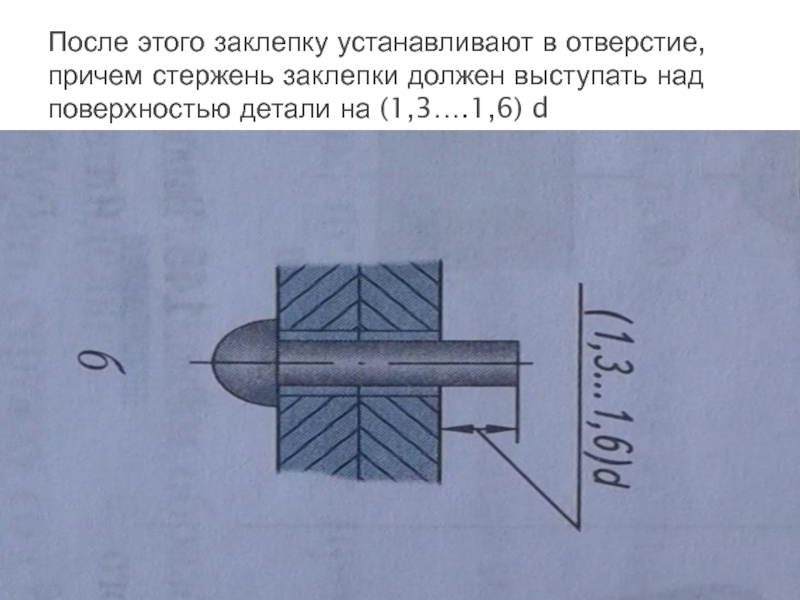

Слайд 8После этого заклепку устанавливают в отверстие, причем стержень заклепки должен выступать
над поверхностью детали на (1,3….1,6) d
Слайд 9Закладную головку помещают в выемку металлического бруска, называемого поддержкой. Головку прижимают
специальным инструментом – натяжкой и ударами молотка по натяжке осаживают (сближают) детали одну с другой

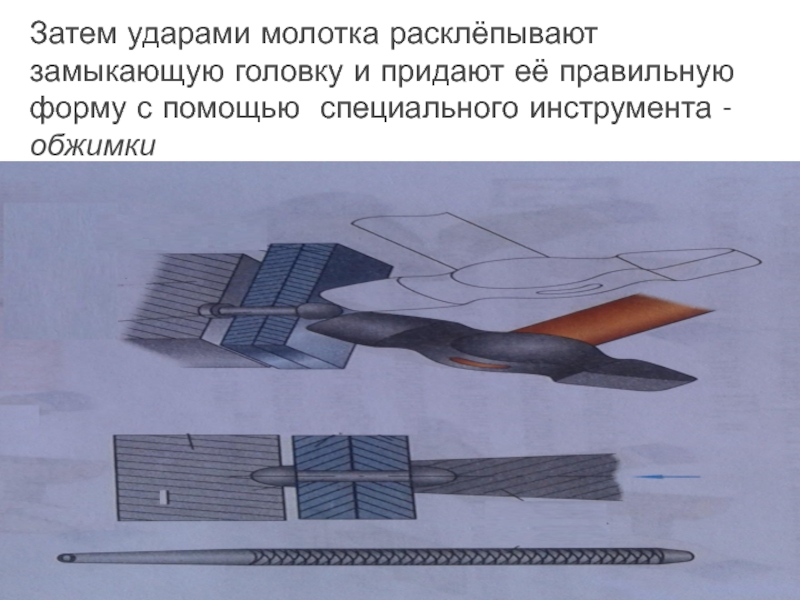

Слайд 10Затем ударами молотка расклёпывают замыкающую головку и придают её правильную форму
с помощью специального инструмента - обжимки

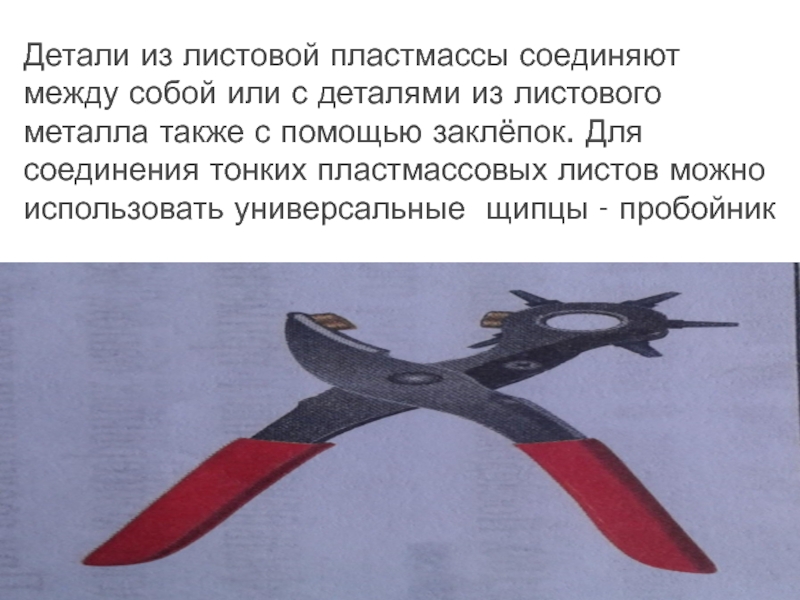

Слайд 11Детали из листовой пластмассы соединяют между собой или с деталями из
листового металла также с помощью заклёпок. Для соединения тонких пластмассовых листов можно использовать универсальные щипцы - пробойник

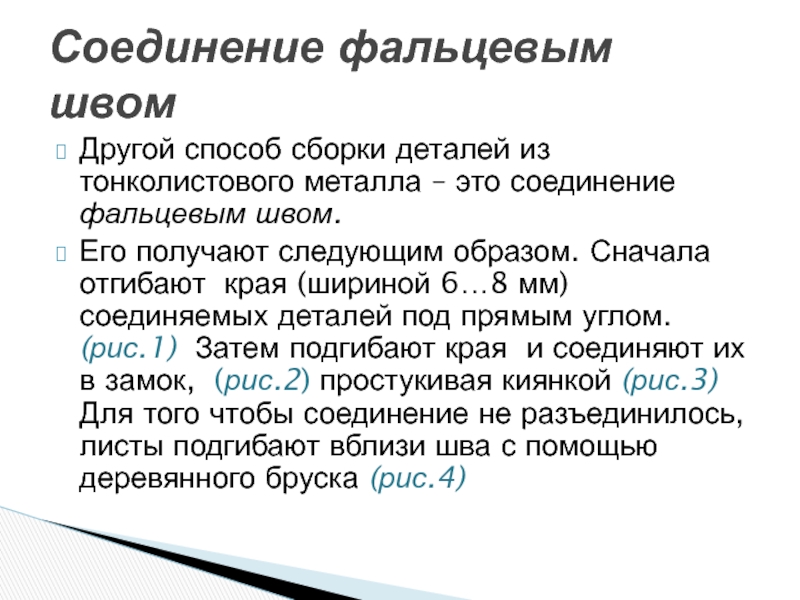

Слайд 12Другой способ сборки деталей из тонколистового металла – это соединение фальцевым
швом.
Его получают следующим образом. Сначала отгибают края (шириной 6…8 мм) соединяемых деталей под прямым углом. (рис.1) Затем подгибают края и соединяют их в замок, (рис.2) простукивая киянкой (рис.3) Для того чтобы соединение не разъединилось, листы подгибают вблизи шва с помощью деревянного бруска (рис.4)
Его получают следующим образом. Сначала отгибают края (шириной 6…8 мм) соединяемых деталей под прямым углом. (рис.1) Затем подгибают края и соединяют их в замок, (рис.2) простукивая киянкой (рис.3) Для того чтобы соединение не разъединилось, листы подгибают вблизи шва с помощью деревянного бруска (рис.4)
Соединение фальцевым швом
