01.01 «Проектирование зданий и сооружений» т.1.5 «Архитектура зданий» Крыши

Выполнила
Жубрина Алёна

ОГБПОУ « Костромской политехнический колледж»
Специальность 08.02.01 «Строительство и эксплуатация зданий и сооружений»

– кровли.
Несущие элементы крыши должны обеспечивать надежность ее работы в течение всего срока эксплуатации при восприятии различных видов силовых воздействий, из которых важнейшими являются : постоянные нагрузки от собственной массы и массы кровли; временные нагрузки от снега, ветра; нагрузки, возникающие при эксплуатации крыши.

короблению, расстрескиванию, расплавлению
Морозостойкость
Долговечность
Экономичность
Индустриальность

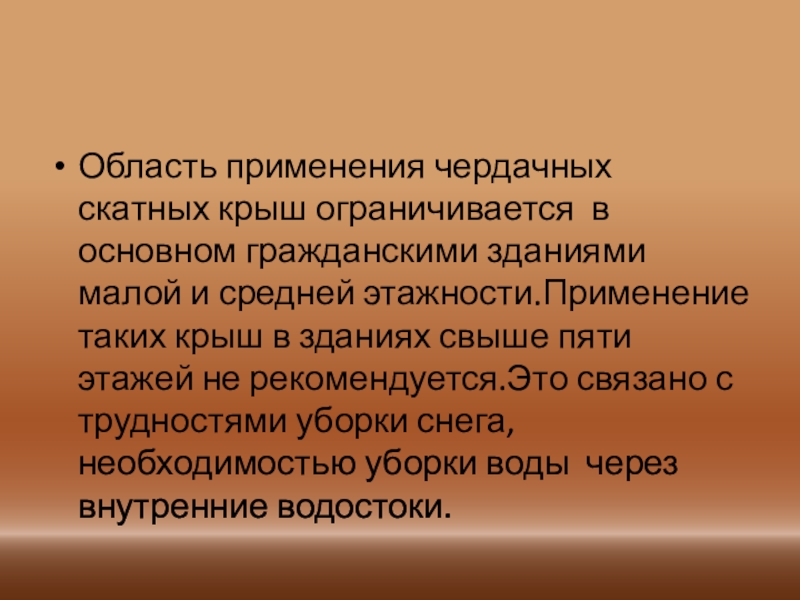

и средней этажности.Применение таких крыш в зданиях свыше пяти этажей не рекомендуется.Это связано с трудностями уборки снега, необходимостью уборки воды через внутренние водостоки.

материала кровли, климатических условий строительства.

с уклоном , 1-10о
обычно бесчердачные)
Плоские в виде крыш – террас с уклоном 2%
Чердачные, образующие между перекрытием верхнего этажа и крышей замкнутое пространство

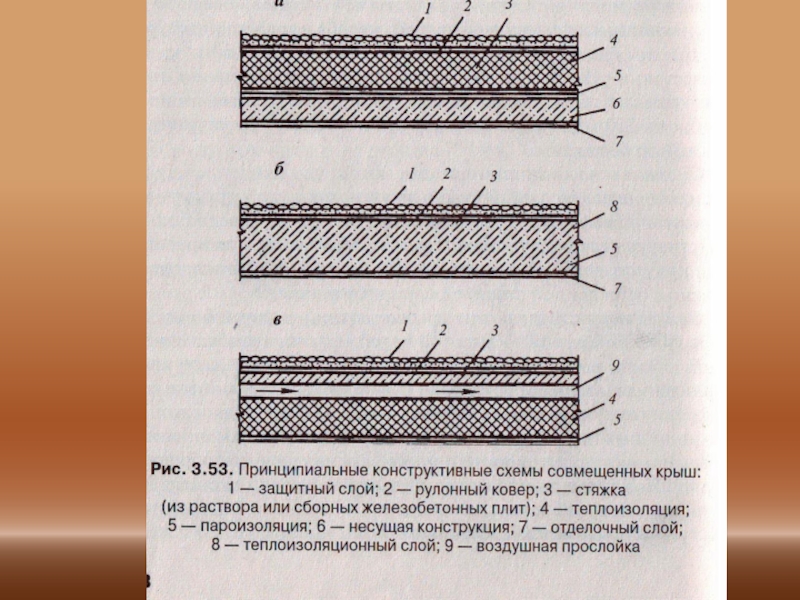

Совмещенные,объединяющие в единую конструкцию перекрытие верхнего этажа и кровлю.

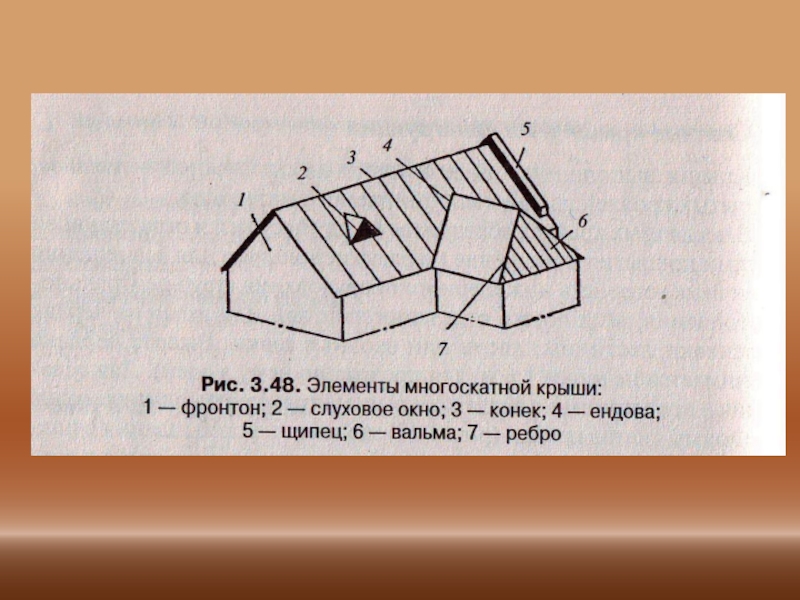

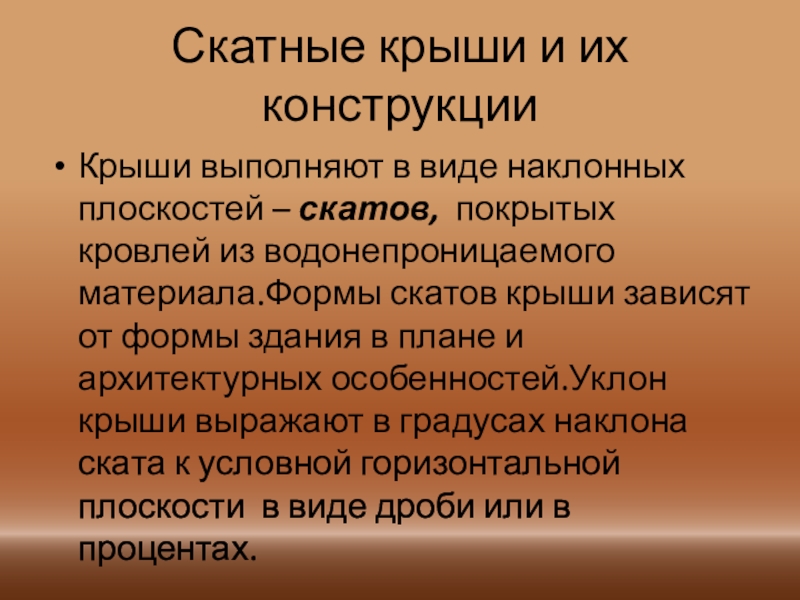

скатов, покрытых кровлей из водонепроницаемого материала.Формы скатов крыши зависят от формы здания в плане и архитектурных особенностей.Уклон крыши выражают в градусах наклона ската к условной горизонтальной плоскости в виде дроби или в процентах.

– коньком.
Пересечение скатов, образующее западающий угол, обеспечивающий сток воды, называют ендова, разжелобок.
Верхнюю часть ската называют спуском, нижнюю кромку ската – обрезом кровли.

а только верхнюю часть, то неполный торцовый скат называют полувальмой.
Фронтоном называют верхнюю треугольнуюю часть наружной стены, ограждающей чердак.
Выступающая часть стены над поверхностью скатов называется щипцом.

периметру свесов крыши.В зданиях высотой 3-5 этажей вода отводится с крыши по наружным водосточным трубам, что исключает замачивание стен.В зданиях высотой более 5 этажей устраивают плоские крыши с внутренним водостоком.

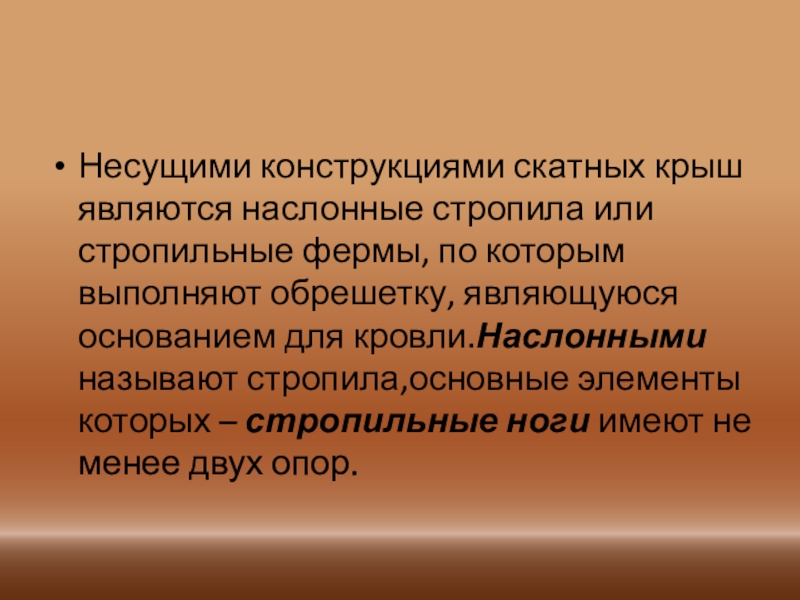

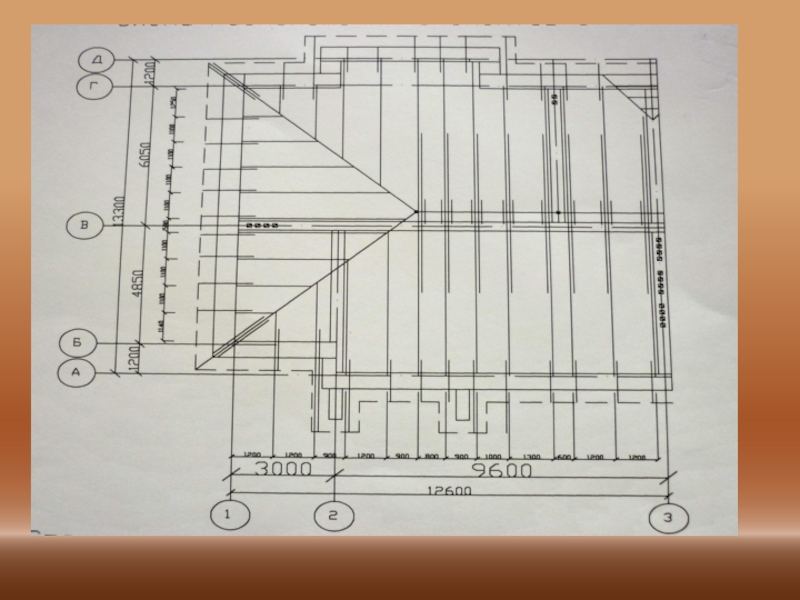

по которым выполняют обрешетку, являющуюся основанием для кровли.Наслонными называют стропила,основные элементы которых – стропильные ноги имеют не менее двух опор.

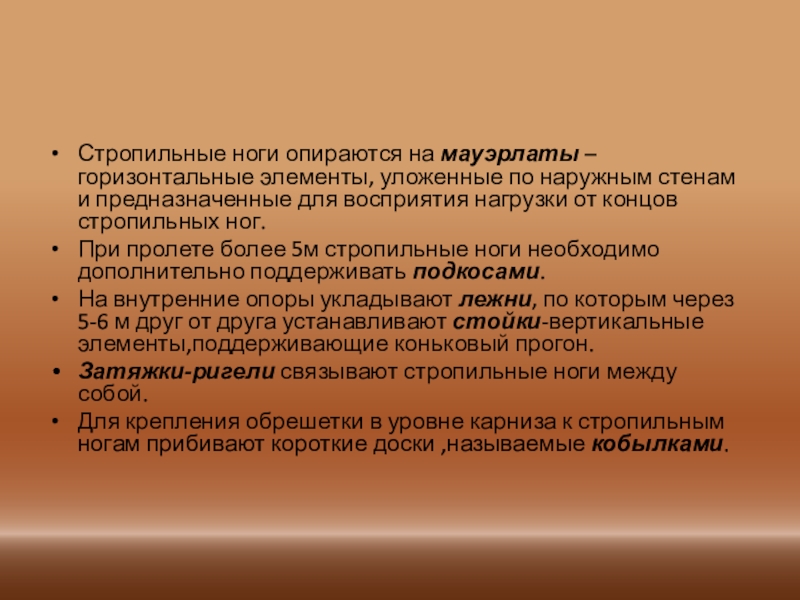

стенам и предназначенные для восприятия нагрузки от концов стропильных ног.
При пролете более 5м стропильные ноги необходимо дополнительно поддерживать подкосами.
На внутренние опоры укладывают лежни, по которым через 5-6 м друг от друга устанавливают стойки-вертикальные элементы,поддерживающие коньковый прогон.
Затяжки-ригели связывают стропильные ноги между собой.
Для крепления обрешетки в уровне карниза к стропильным ногам прибивают короткие доски ,называемые кобылками.

укороченные стропила – нарожники .
Наслонные стропила выполняют из бруса или досок.
Сопряжение элементов осуществляется с помощью врубок,усиленных болтами,скобами,гвоздями.
Концы стропильных ног (через одну) закрепляют проволочной скруткой к чердачному перекрытию или к костылям, забитым в кирпичную стену.Это предохраняет крышу от возможного срыва при сильных ветрах.
.

(18-24%).
Основанием служит обрешетка из досок сечением 25*200 мм на расстоянии 250 мм.Кровельные листы соединяют в картины из 2-3 листов.
Соединение листов и картин производят фальцами.Листы в картины соединяют лежачими фальцами, картины между собой – стоячими.
Стальную кровлю к обрешетке крепят кляммерами – полосками шириной 20 мм – которые прибивают к обрешетке.

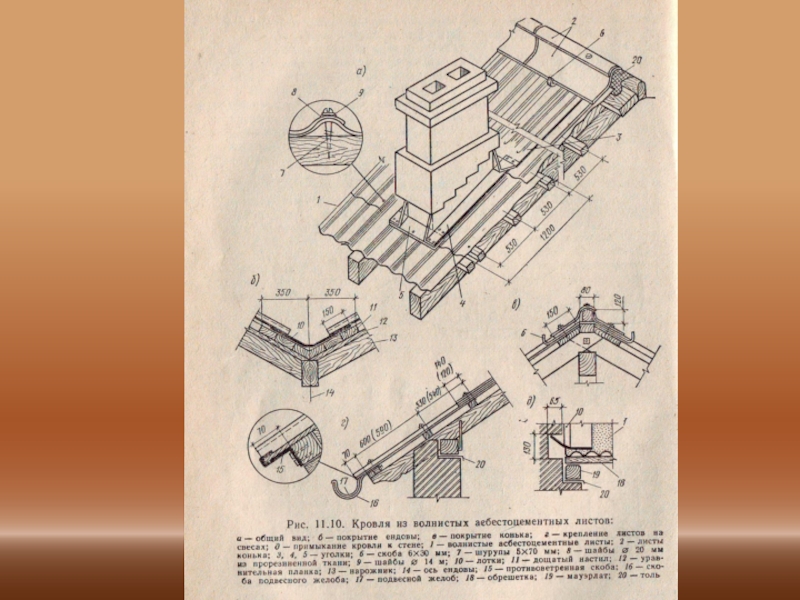

выпускают размером 1,2*0,68 м, толщиной 5,5 мм.
Укладывают при уклонах ската 18-30о
по обрешетке из бруском сечением 50*50мм, прибиваемых через 370 мм.
Укладку ведут горизонтальными рядами с напуском до 120-140мм, по ширине – на одну волну.

рулонного материала зависит от уклона крыши.

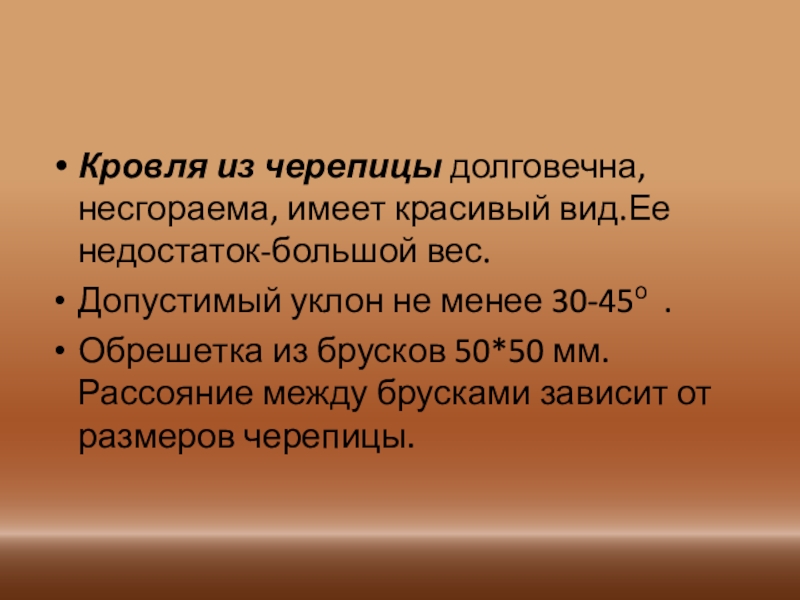

не менее 30-45о .
Обрешетка из брусков 50*50 мм.Рассояние между брусками зависит от размеров черепицы.

воды по всему периметру стен непосредственно с обреза кровли.Его устройство допускается для малоэтажных зданий.Свес карниза должен быть не менее 550 мм.
Может быть организованным, с отводом воды через желоба и водосточные трубы.Их диаметр определяют из рассчета1 См2 сечения трубы на 1 м2 кровли на расстоянии 18-20 м друг от друга. Устройство наружного водоотвода ограничено высотой до 5 этажей.

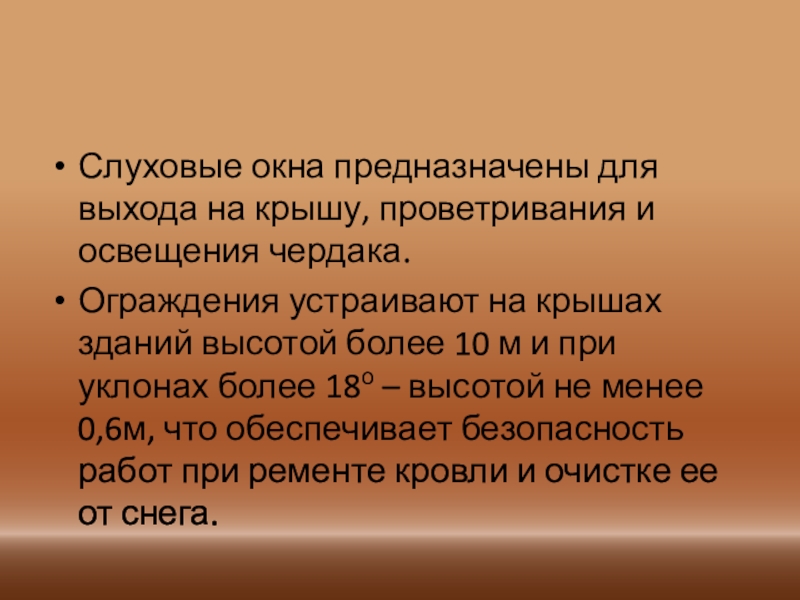

устраивают на крышах зданий высотой более 10 м и при уклонах более 18о – высотой не менее 0,6м, что обеспечивает безопасность работ при ременте кровли и очистке ее от снега.

верхнего перекрытия и крыши.

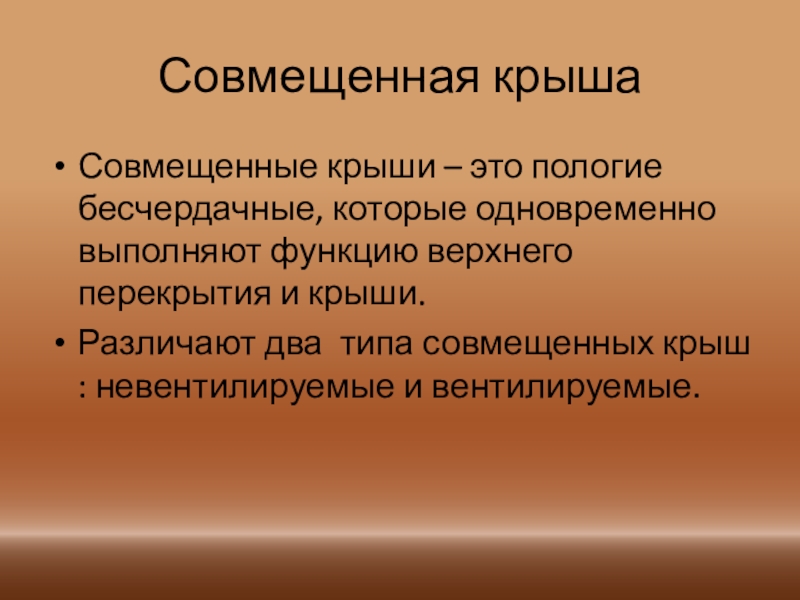

Различают два типа совмещенных крыш : невентилируемые и вентилируемые.

обреза кровли, наружный организованный с клоном крыши в сторону наружных стен и системой желобов,водоприемных воронок и водосточных крыш.
Может быть внутренним организованным , через внутренние водоприемные воронки.
