Презентация, доклад технология 5 класс Проволока
Содержание
- 1. Презентация технология 5 класс Проволока
- 2. Металл играет огромную роль в процессе создания
- 3. Слайд 3
- 4. Схема полученияпроволоки прокаткой:1 — проволока,2 —
- 5. Схема получения гвоздей:а - зажим проволоки; б
- 6. Чертежи изделий из проволоки:♦ проволоку диаметром свыше
- 7. Изделия из проволоки:
- 8. ИнструментыУдарные инструменты:Инструменты для сгибания тонкой проволоки: плоскогубцы

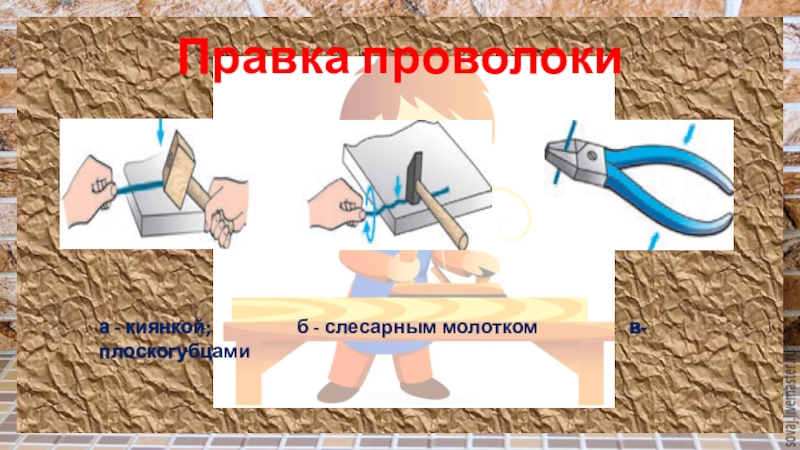

- 9. Правка проволокиа - киянкой;
- 10. РазметкаВиды чертилок:Разметка проволокиЧертилкой и линейкой

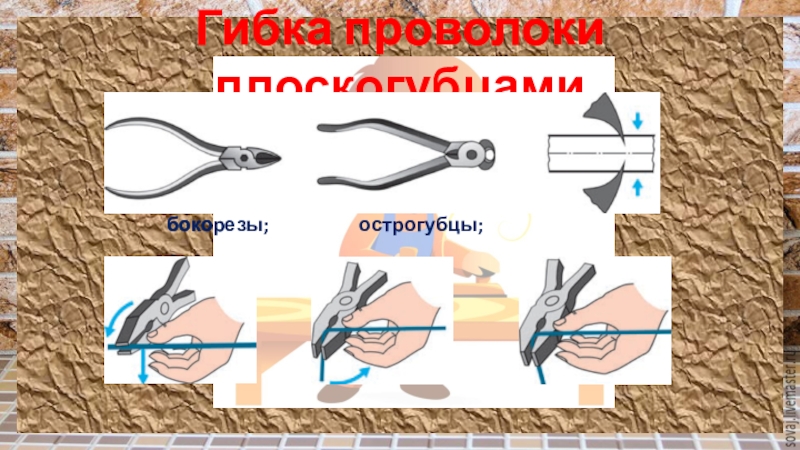

- 11. Гибка проволоки плоскогубцами бокорезы; острогубцы;
- 12. Гибка малой и большой петли

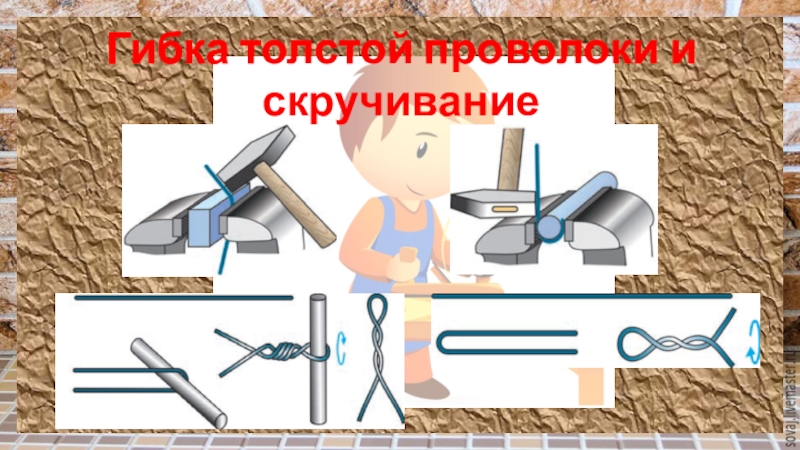

- 13. Гибка толстой проволоки и скручивание
- 14. Правка проволокимежду деревянных дощечек; между гвоздей;вокруг стержня;

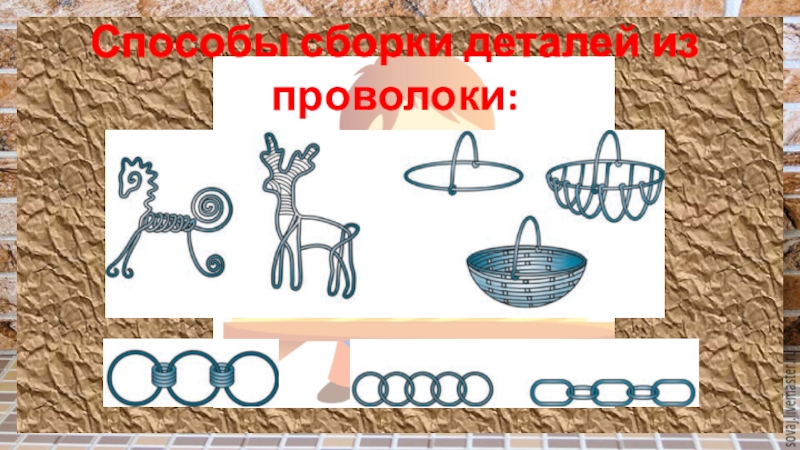

- 15. Способы сборки деталей из проволоки:
- 16. ПОЛЕЗНЫЕ СОВЕТЫ1. Периодически смазывайте трущиеся поверхности плоскогубцев,
- 17. Спасибо за внимание

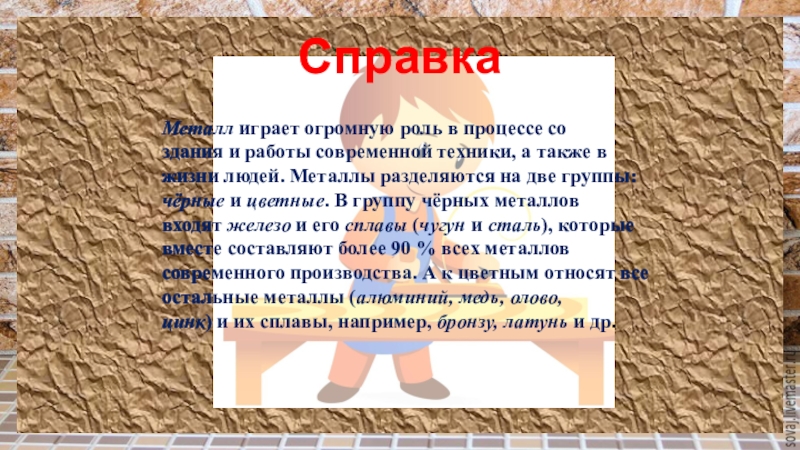

Металл играет огромную роль в процессе создания и работы современной техники, а также вжизни людей. Металлы разделяются на две группы: чёрные и цветные. В группу чёрных металловвходят железо и его сплавы (чугун и сталь), которые вместе
Слайд 2Металл играет огромную роль в процессе со
здания и работы современной техники,
а также в
жизни людей. Металлы разделяются на две группы: чёрные и цветные. В группу чёрных металлов
входят железо и его сплавы (чугун и сталь), которые вместе составляют более 90 % всех металлов современного производства. А к цветным относят все остальные металлы (алюминий, медь, олово,
цинк) и их сплавы, например, бронзу, латунь и др.
жизни людей. Металлы разделяются на две группы: чёрные и цветные. В группу чёрных металлов
входят железо и его сплавы (чугун и сталь), которые вместе составляют более 90 % всех металлов современного производства. А к цветным относят все остальные металлы (алюминий, медь, олово,
цинк) и их сплавы, например, бронзу, латунь и др.
Справка

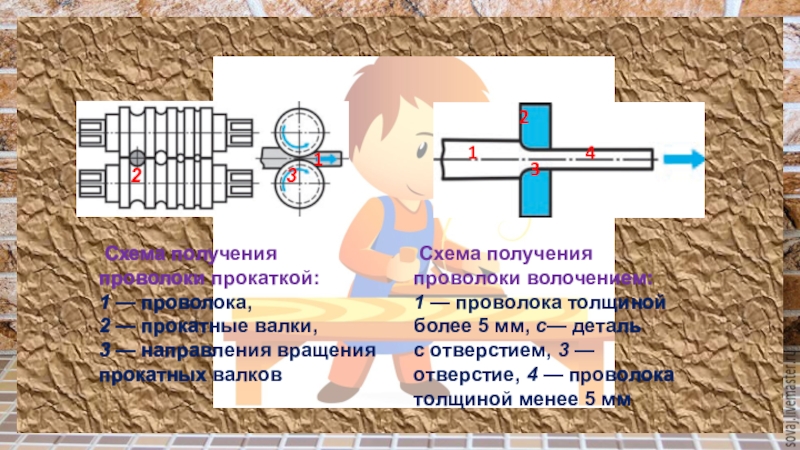

Слайд 4 Схема получения
проволоки прокаткой:
1 — проволока,
2 — прокатные валки,
3 — направления
вращения
прокатных валков
прокатных валков
1
2 3
Схема получения
проволоки волочением:
1 — проволока толщиной
более 5 мм, с— деталь
с отверстием, 3 —отверстие, 4 — проволока толщиной менее 5 мм
1 4
2
3

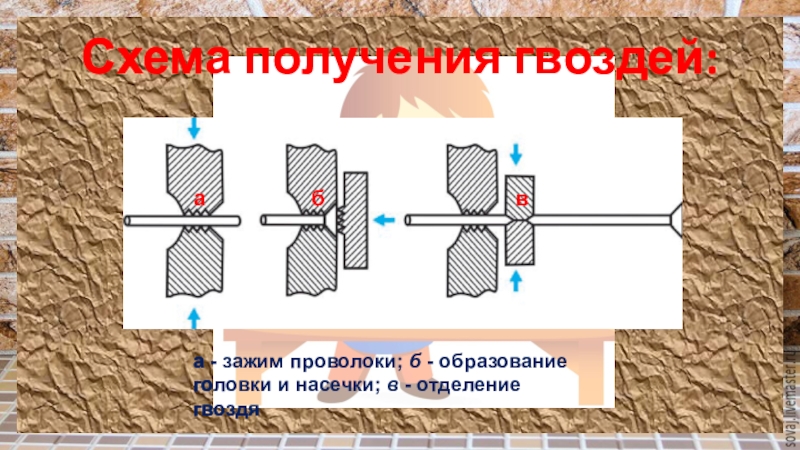

Слайд 5Схема получения гвоздей:
а - зажим проволоки; б - образование головки и
насечки; в - отделение гвоздя
а б в
Слайд 6Чертежи изделий из проволоки:
♦ проволоку диаметром свыше 2 мм показывают двумя
сплошными толстыми линиями с тонкой штрихпунктирной линией посередине
♦ проволоку, диаметром равным или меньше
2 мм, показывают одной сплошной толстой линией
♦ проволоку, диаметром равным или меньше
2 мм, показывают одной сплошной толстой линией
Слайд 8Инструменты
Ударные инструменты:
Инструменты для сгибания тонкой проволоки:
плоскогубцы
круглогубцы
молотки слесарные
киянка

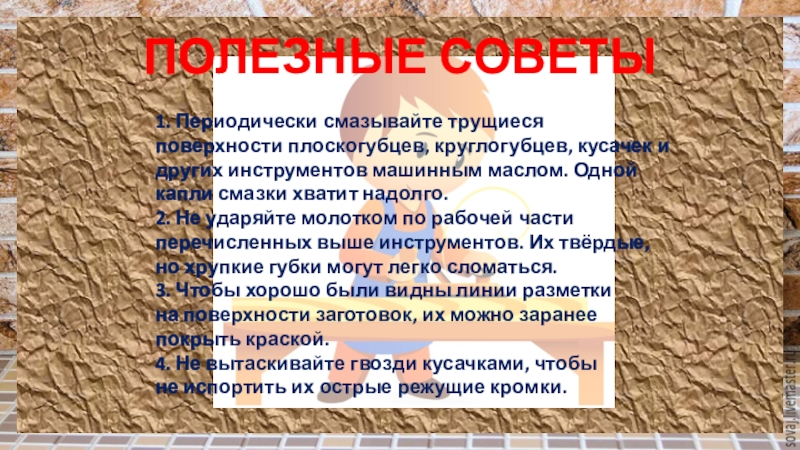

Слайд 16ПОЛЕЗНЫЕ СОВЕТЫ
1. Периодически смазывайте трущиеся поверхности плоскогубцев, круглогубцев, кусачек и других
инструментов машинным маслом. Одной капли смазки хватит надолго.
2. Не ударяйте молотком по рабочей части перечисленных выше инструментов. Их твёрдые, но хрупкие губки могут легко сломаться.
3. Чтобы хорошо были видны линии разметки
на поверхности заготовок, их можно заранее покрыть краской.
4. Не вытаскивайте гвозди кусачками, чтобы
не испортить их острые режущие кромки.
2. Не ударяйте молотком по рабочей части перечисленных выше инструментов. Их твёрдые, но хрупкие губки могут легко сломаться.
3. Чтобы хорошо были видны линии разметки
на поверхности заготовок, их можно заранее покрыть краской.
4. Не вытаскивайте гвозди кусачками, чтобы
не испортить их острые режущие кромки.
