Презентация, доклад Технологическая карта изготовления болта.
Содержание
- 1. Презентация Технологическая карта изготовления болта.
- 2. Технологическая карта№ п/пЭтапы обработкиГрафическое изображениеИнструменты1Отмерить заготовку с
- 3. Технологическая карта№п/пЭтапы обработкиГрафическое изображениеИнструменты5Расклепать головку6Проточить головку7Придать форму головкеПриспособление, молоток.Токарный станокТокарный станок, напильник
- 4. Технологическая карта8№п/пЭтапы обработкиГрафическое изображениеИнструменты8Нарезание резьбыТиски, плашка М6.9Прорезание паза под отвёрткуТиски, нагубники,ножовка
Технологическая карта№ п/пЭтапы обработкиГрафическое изображениеИнструменты1Отмерить заготовку с припускомЛинейка, чертилка502Отпилить или отрубить заготовкуНожовка или молоток, зубило3Торцевать48Токарный станок, штангенциркуль4Проточить уступ406Токарный станок, штангенциркуль линейка
Слайд 1Технологическая карта
Изделие: Болт
Презентация подготовлена учителем технологии МОУСОШ №20: Селяниновым Ю.В.
Слайд 2Технологическая карта
№ п/п
Этапы обработки
Графическое изображение
Инструменты
1
Отмерить заготовку с припуском
Линейка, чертилка
50
2
Отпилить или отрубить
заготовку
Ножовка или молоток, зубило
3
Торцевать
48
Токарный станок, штангенциркуль
4
Проточить
уступ
40
6
Токарный станок, штангенциркуль линейка

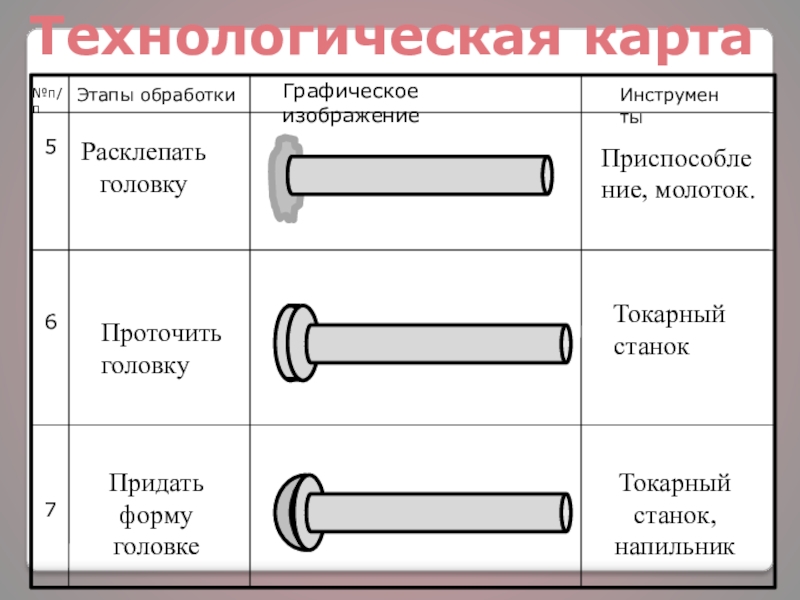

Слайд 3Технологическая карта
№п/п
Этапы обработки
Графическое изображение
Инструменты
5
Расклепать
головку
6
Проточить
головку
7
Придать форму головке
Приспособление, молоток.
Токарный
станок
Токарный станок,
напильник
Слайд 4Технологическая карта
8
№п/п
Этапы обработки
Графическое изображение
Инструменты
8
Нарезание
резьбы
Тиски, плашка
М6.
9
Прорезание паза под отвёртку
Тиски,
нагубники,
ножовка
