Презентация, доклад Сверление отверстий, 5 класс
Содержание
- 1. Презентация Сверление отверстий, 5 класс
- 2. Виды отверстий
- 3. Новые слова: Коловорот (от польского слова «коло» - «круг») - это

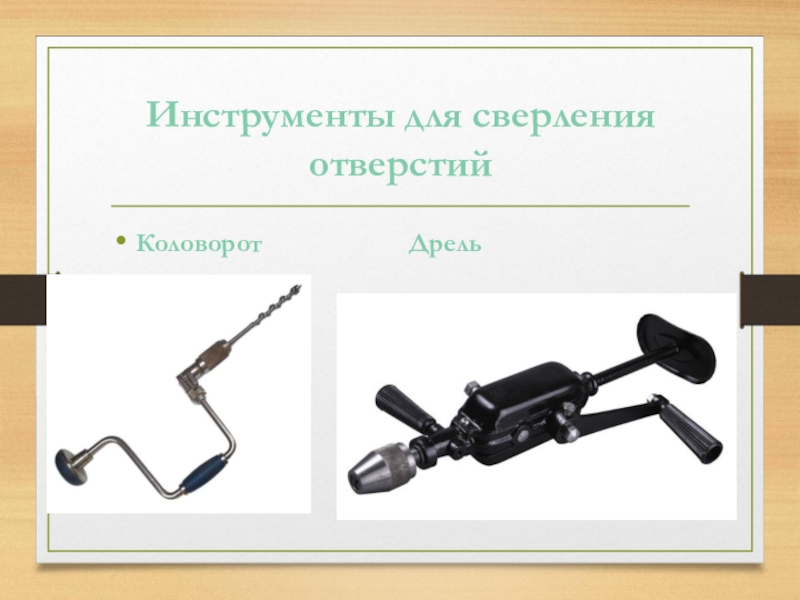

- 4. Инструменты для сверления отверстийКоловорот Дрель
- 5. Последовательность сверления отверстий1. Разметить места сверления отверстийЗакрепить

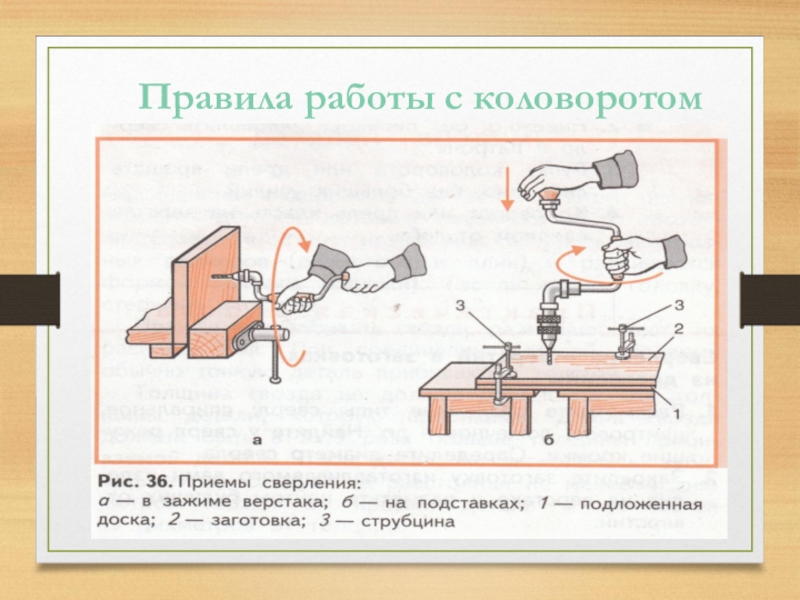

- 6. Правила работы с коловоротом
- 7. Правила техники безопасности1. Перед сверлением следует правильно
- 8. Практическая работа: «Подставка для карандашей»Разметить заготовку по

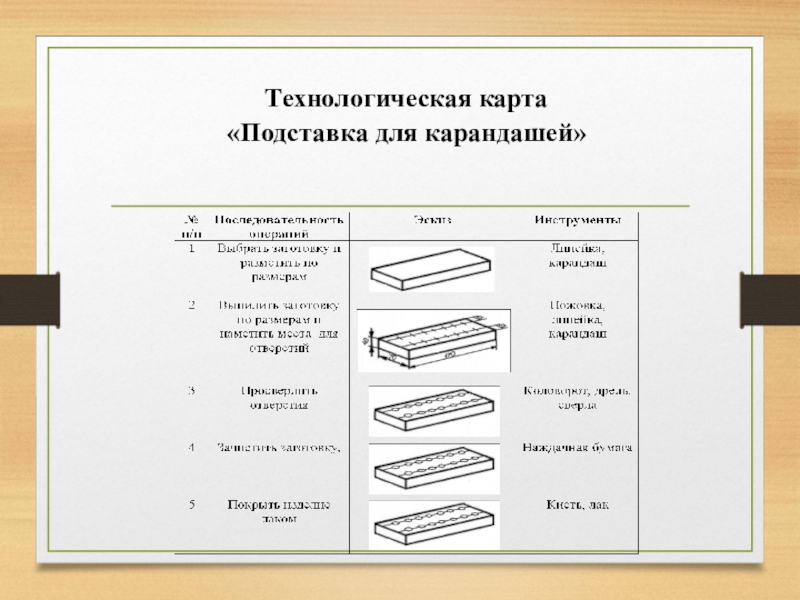

- 9. Технологическая карта «Подставка для карандашей»
- 10. Кто сказал, что сверлить скучно?

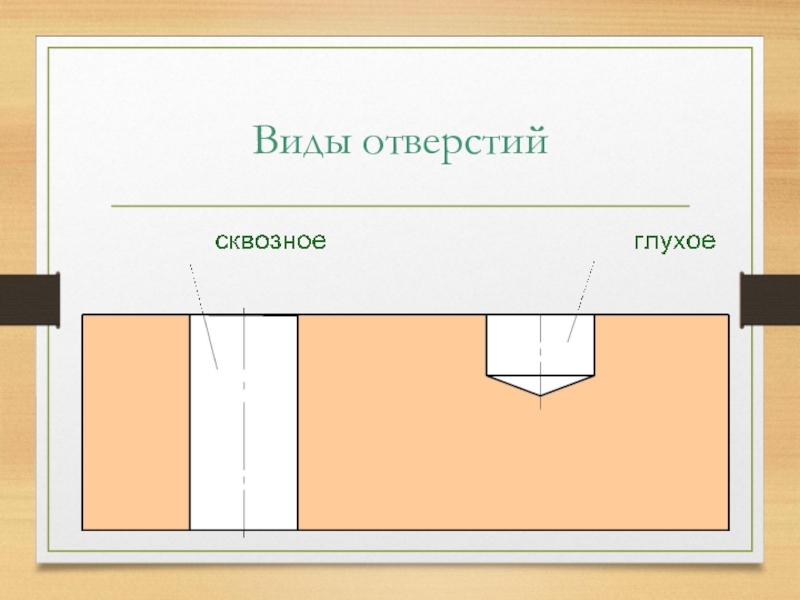

Виды отверстий
Слайд 1Тема: Сверление отверстий
Цель: ознакомить с инструментами для сверления; научить приемам сверления;
Слайд 3Новые слова: Коловорот (от польского слова «коло» - «круг») - это ручной инструмент для сверления отверстий. Несквозное
отверстие (глухое) – это отверстие, просверленное не через всю заготовку, не насквозь.
Сквозное отверстие – отверстие проходит через всю заготовку.
Дрель (от немецкого слова «дриллен» - «буравить») - ручной механический инструмент для сверления отверстий.
Фаска – это скошенная часть острого ребра или кромки на любом изделии (деревянная, металлическая, картонная и т.д.).

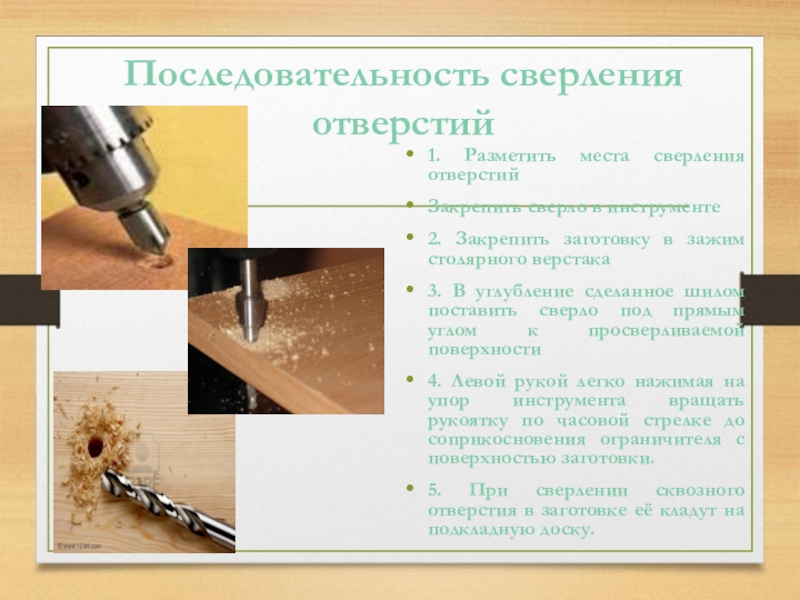

Слайд 5Последовательность сверления отверстий
1. Разметить места сверления отверстий
Закрепить сверло в инструменте
2. Закрепить
заготовку в зажим столярного верстака
3. В углубление сделанное шилом поставить сверло под прямым углом к просверливаемой поверхности
4. Левой рукой легко нажимая на упор инструмента вращать рукоятку по часовой стрелке до соприкосновения ограничителя с поверхностью заготовки.
5. При сверлении сквозного отверстия в заготовке её кладут на подкладную доску.
3. В углубление сделанное шилом поставить сверло под прямым углом к просверливаемой поверхности
4. Левой рукой легко нажимая на упор инструмента вращать рукоятку по часовой стрелке до соприкосновения ограничителя с поверхностью заготовки.
5. При сверлении сквозного отверстия в заготовке её кладут на подкладную доску.
Слайд 7Правила техники безопасности
1. Перед сверлением следует правильно и надежно закрепить заготовку
на верстаке
2. Сверло в патроне дрели и коловорота должно быть закреплено без перекосов
3. Рукоятку дрели и коловорота вращать плавно, без рывков.
4. Не класть в дрель и коловорот на верстак сверлом к себе.
2. Сверло в патроне дрели и коловорота должно быть закреплено без перекосов
3. Рукоятку дрели и коловорота вращать плавно, без рывков.
4. Не класть в дрель и коловорот на верстак сверлом к себе.

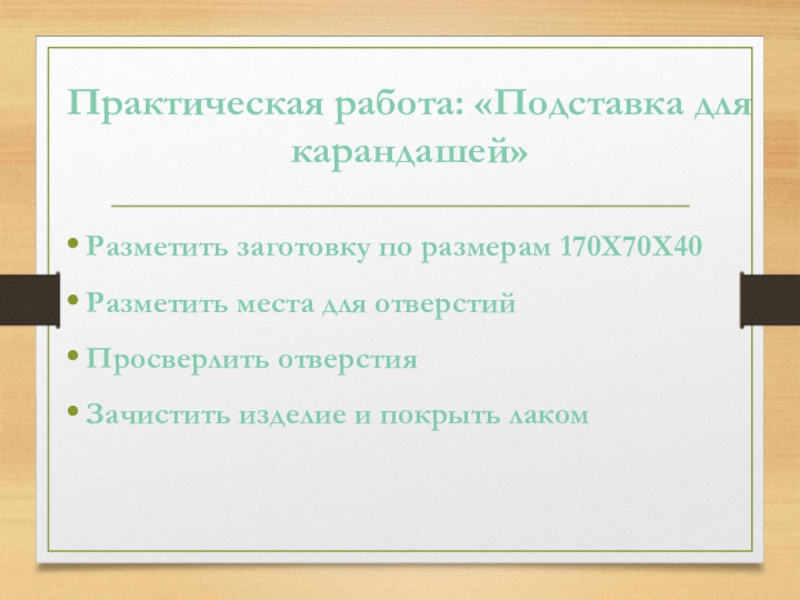

Слайд 8Практическая работа: «Подставка для карандашей»
Разметить заготовку по размерам 170Х70Х40
Разметить места для
отверстий
Просверлить отверстия
Зачистить изделие и покрыть лаком
Просверлить отверстия
Зачистить изделие и покрыть лаком
