Презентация, доклад Столярные шиповые соединения

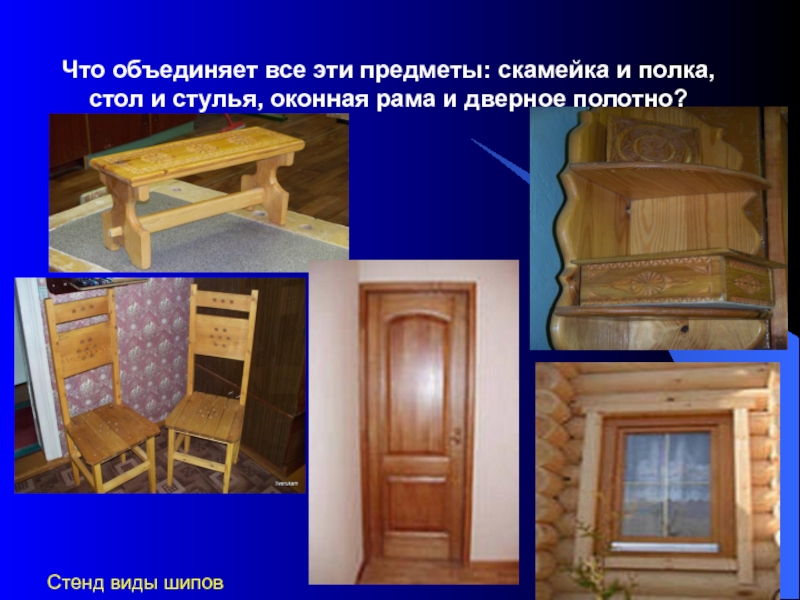

оконная рама и дверное полотно?

Стенд виды шипов

со сквозным шипом

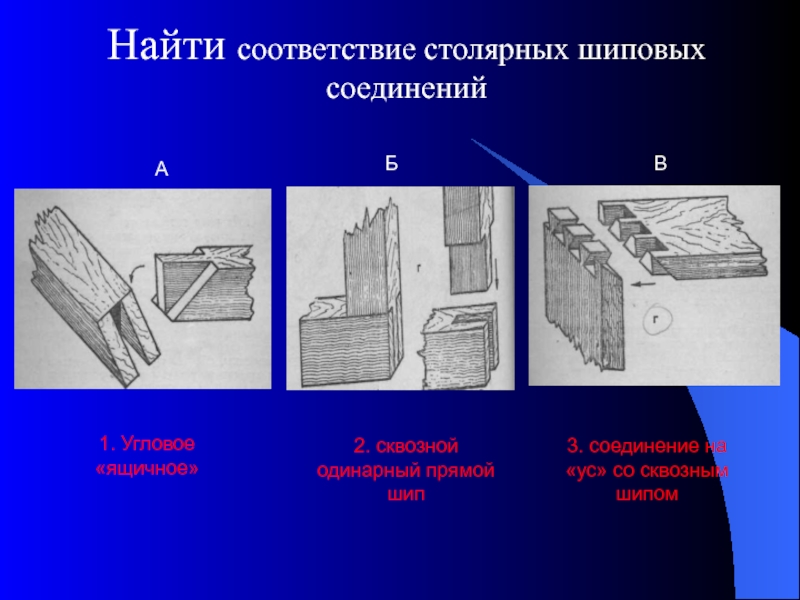

Найти соответствие столярных шиповых соединений

А

Б

В

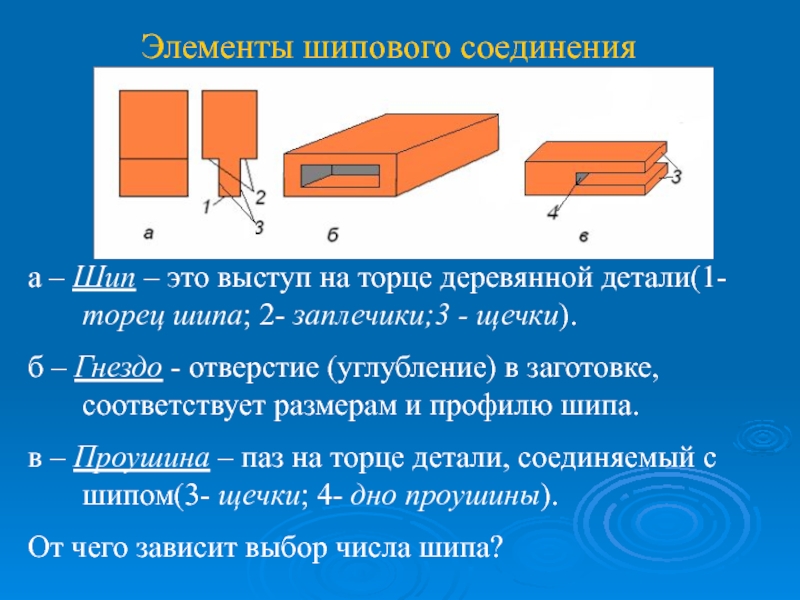

детали(1- торец шипа; 2- заплечики;3 - щечки).
б – Гнездо - отверстие (углубление) в заготовке, соответствует размерам и профилю шипа.
в – Проушина – паз на торце детали, соединяемый с шипом(3- щечки; 4- дно проушины).

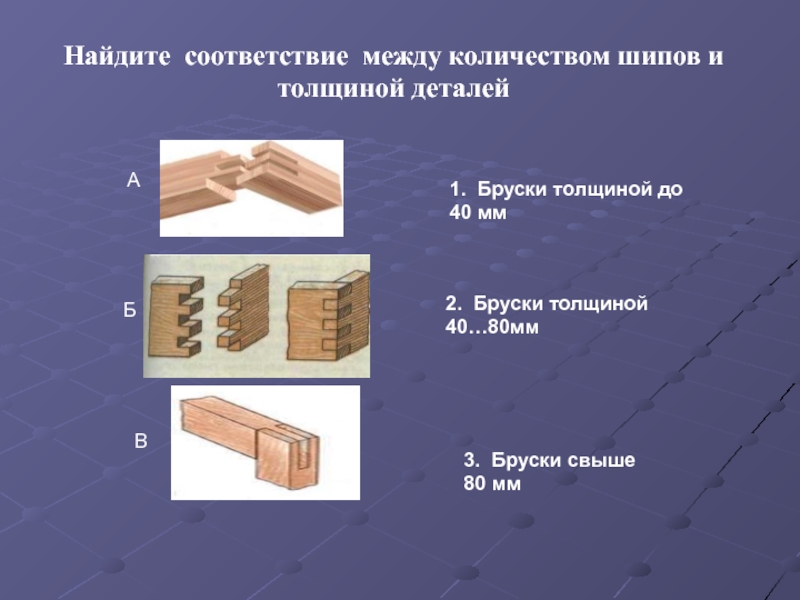

От чего зависит выбор числа шипа?

до 40 мм чаще всего соединяют …… шипом

Бруски толщиной
от 40…80мм-…………. шипом

Свыше 80 мм- ………….. шипом

Бруски свыше 80 мм

1. Бруски толщиной до 40 мм

А

Б

В

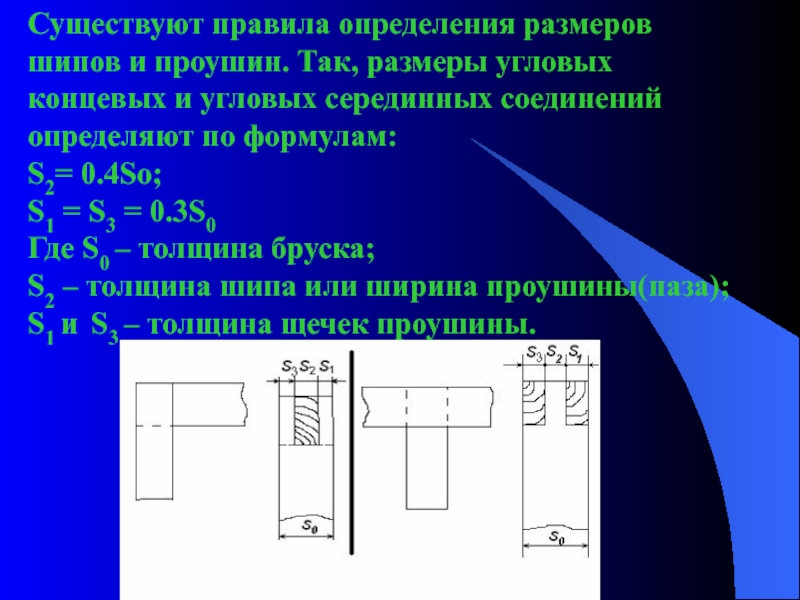

и угловых серединных соединений определяют по формулам:
S2= 0.4So;
S1 = S3 = 0.3S0
Где S0 – толщина бруска; S2 – толщина шипа или ширина проушины(паза); S1 и S3 – толщина щечек проушины.

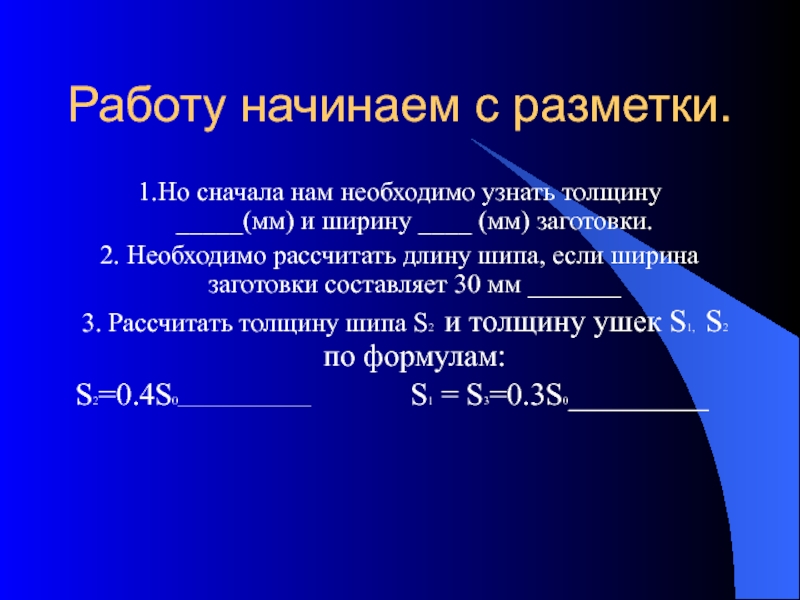

шипового соединения деталей

и ширину ____ (мм) заготовки.
2. Необходимо рассчитать длину шипа, если ширина заготовки составляет 30 мм _______
3. Рассчитать толщину шипа S2 и толщину ушек S1, S2 по формулам:
S2=0.4S0________________________ S1 = S3=0.3S0_________

и ширины проушины рейсмусом; в- маркировка вырезаемых участков.
Демонстрация разметки шипа на образце

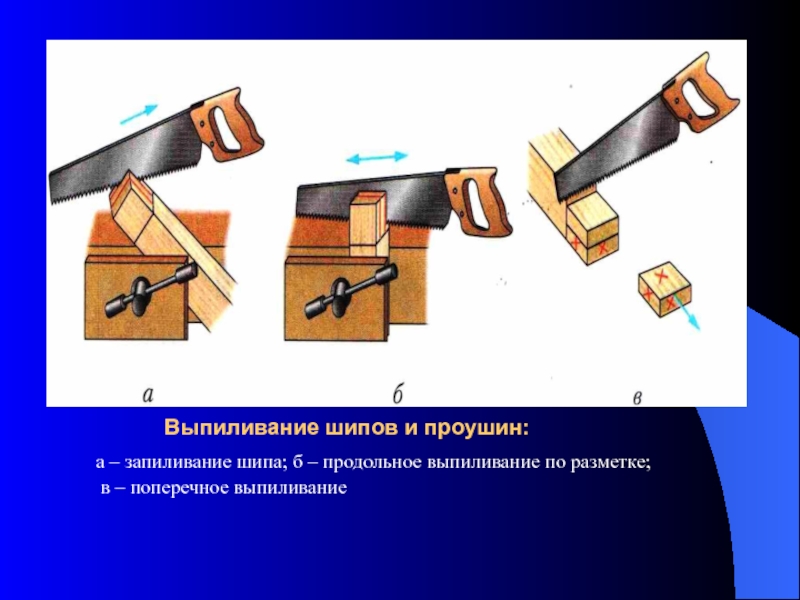

по разметке;
в – поперечное выпиливание

– углубление надреза; г- долбление проушины с противоположной стороны

– стамеской вдоль волокон;
в - напильником

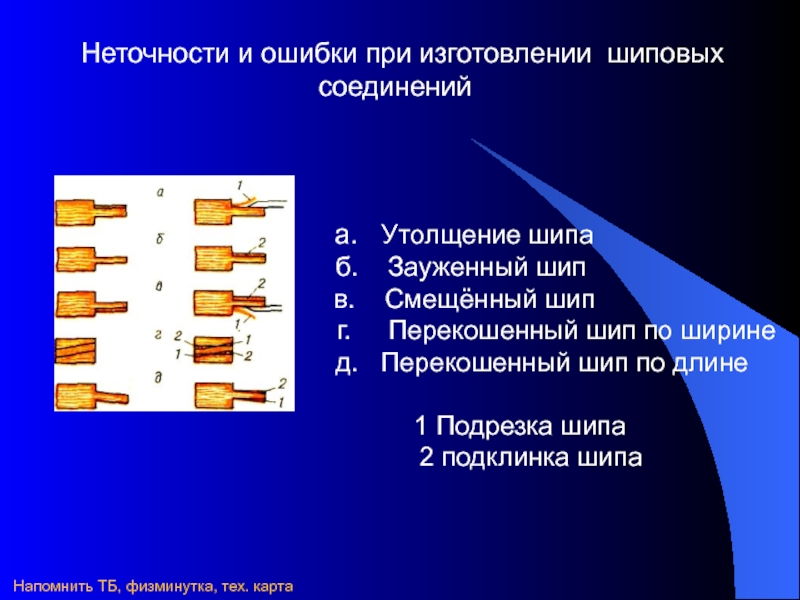

а. Утолщение шипа
б. Зауженный шип
в. Смещённый шип
г. Перекошенный шип по ширине
д. Перекошенный шип по длине

1 Подрезка шипа
2 подклинка шипа

Напомнить ТБ, физминутка, тех. карта

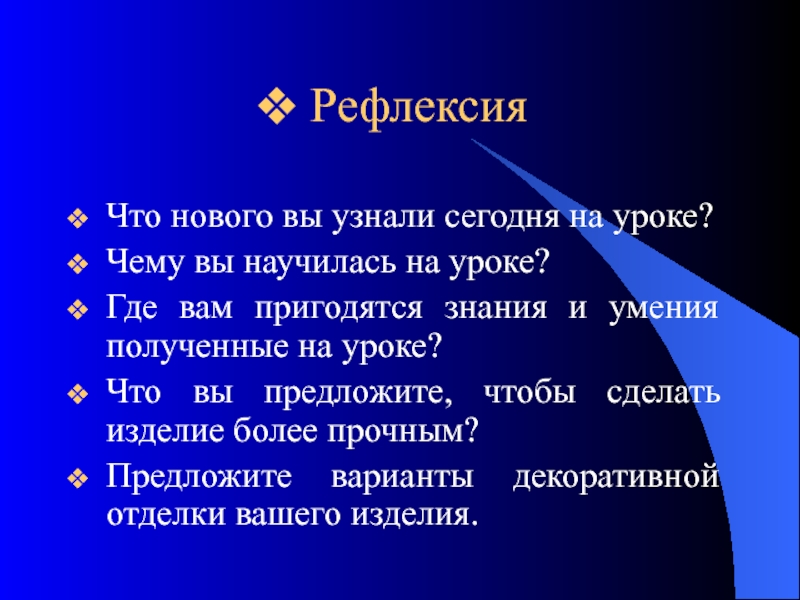

уроке?
Где вам пригодятся знания и умения полученные на уроке?
Что вы предложите, чтобы сделать изделие более прочным?
Предложите варианты декоративной отделки вашего изделия.

интернет материал по изготовлению других видов шиповых соединений
