Презентация, доклад по трудовому обучению на тему: Резка, правка, гибка заготовок из тонколистового металла 5 класс

урока: формировать теоретические знания и практические умения ручной обработки тонколистового металла

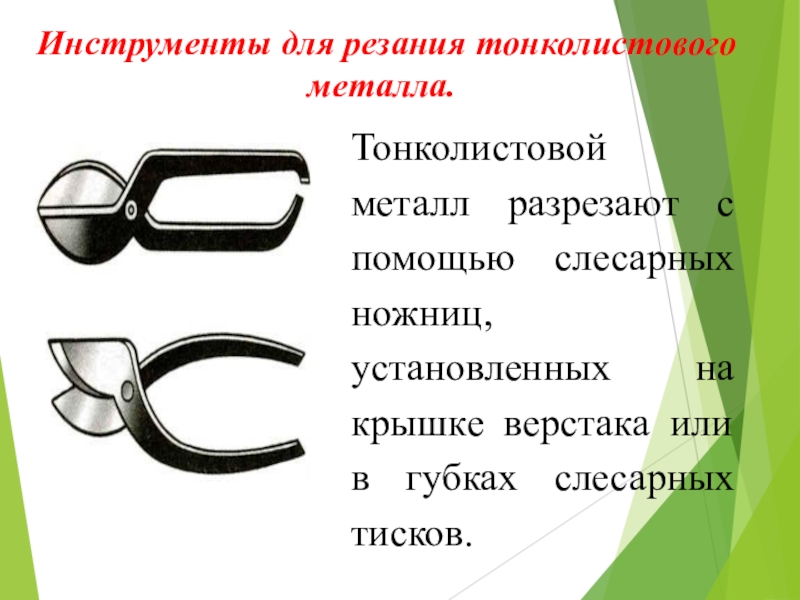

установленных на крышке верстака или в губках слесарных тисков.

и безымянным пальцем.

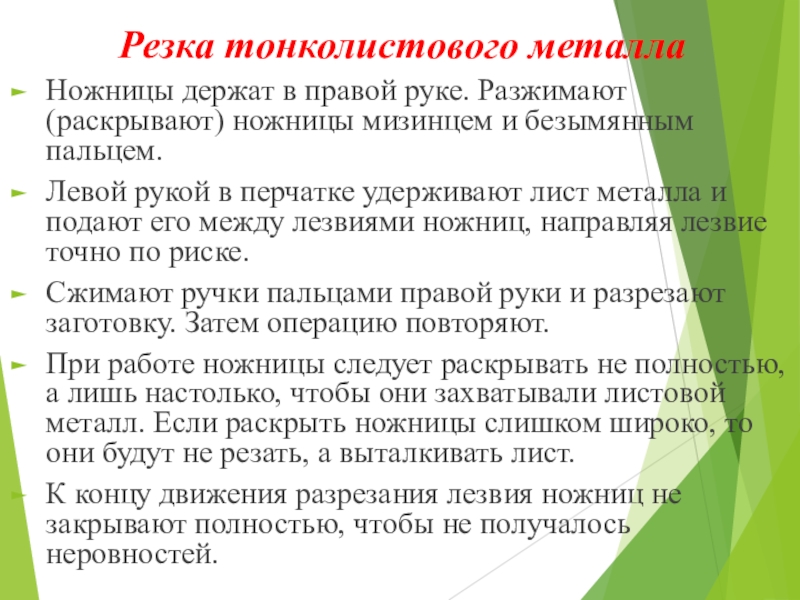

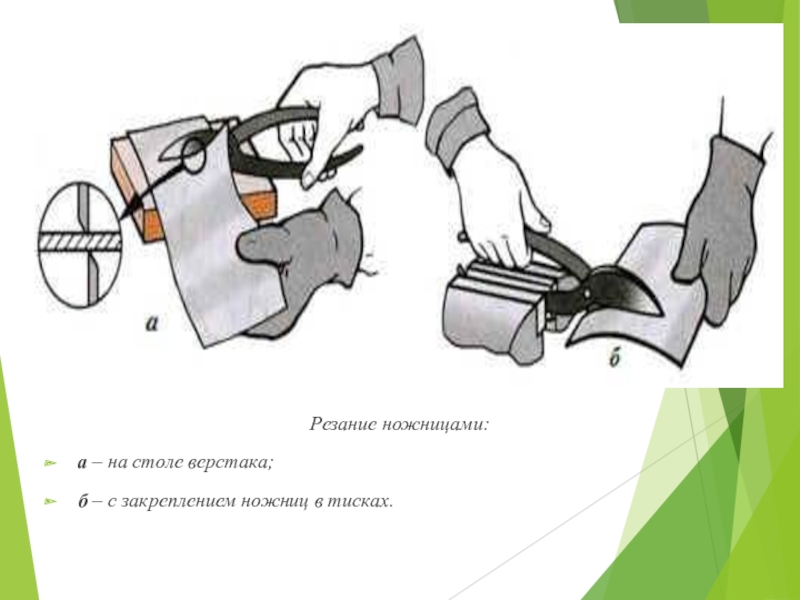

Левой рукой в перчатке удерживают лист металла и подают его между лезвиями ножниц, направляя лезвие точно по риске.
Сжимают ручки пальцами правой руки и разрезают заготовку. Затем операцию повторяют.
При работе ножницы следует раскрывать не полностью, а лишь настолько, чтобы они захватывали листовой металл. Если раскрыть ножницы слишком широко, то они будут не резать, а выталкивать лист.
К концу движения разрезания лезвия ножниц не закрывают полностью, чтобы не получалось неровностей.

ручка остается свободной.
Последовательность работы та же, что и при первом способе, но рукой берут лишь одну ручку инструмента.
Такая установка ножниц позволяет разрезать более толстый металл и куски большего размера с небольшими затратами усилий.
Движение руки с ручкой слесарных ножниц должно быть “вниз и на себя”.

руку, удерживающую заготовку.

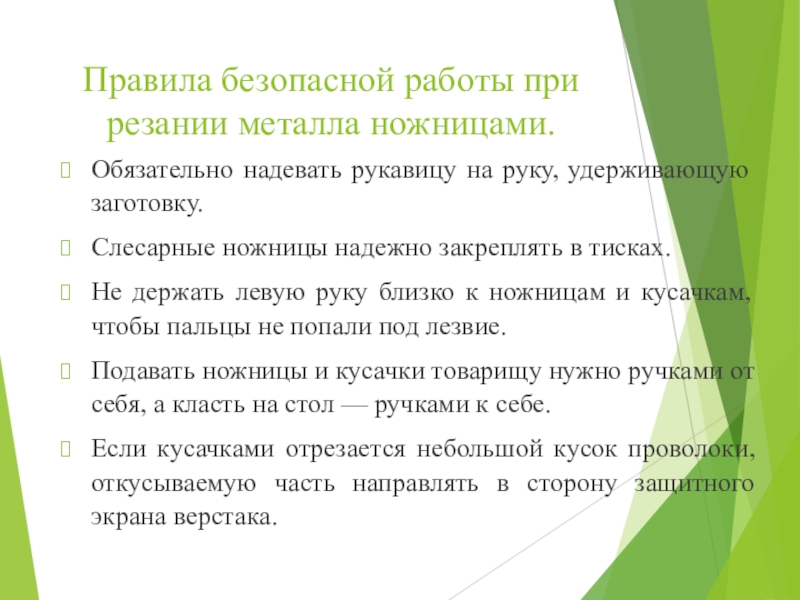

Слесарные ножницы надежно закреплять в тисках.
Не держать левую руку близко к ножницам и кусачкам, чтобы пальцы не попали под лезвие.
Подавать ножницы и кусачки товарищу нужно ручками от себя, а класть на стол — ручками к себе.
Если кусачками отрезается небольшой кусок проволоки, откусываемую часть направлять в сторону защитного экрана верстака.

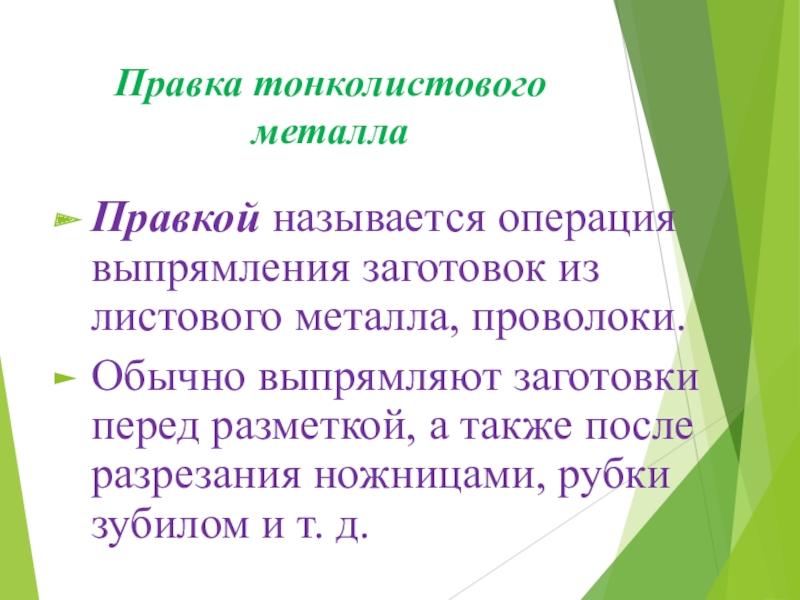

выпрямляют заготовки перед разметкой, а также после разрезания ножницами, рубки зубилом и т. д.

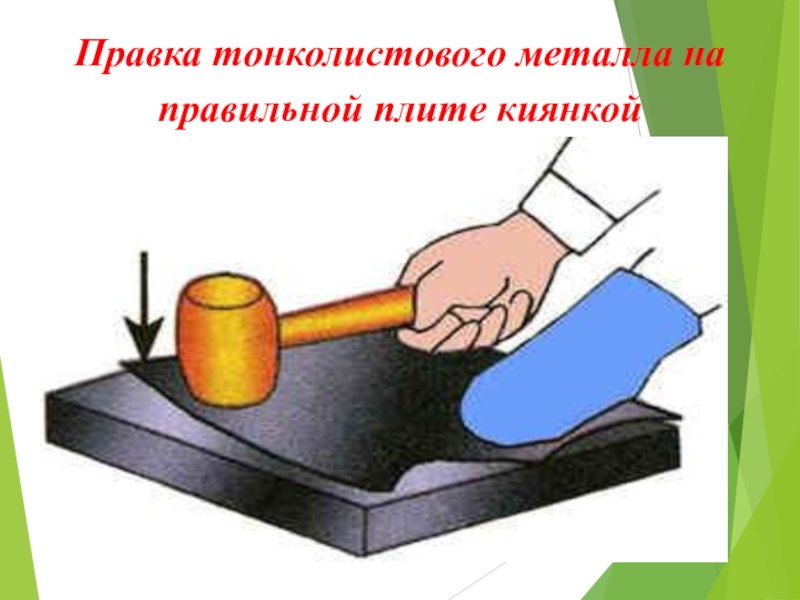

незакаленным бойком или киянкой.
Боек у молотка должен быть круглый, так как бойком с квадратными углами можно случайно сделать вмятины на поверхности металла.
Иногда для правки листов применяют молотки со вставками из мягких металлов — меди, свинца.

обводят мелом и кладут лист на плиту выпуклостью вверх. Молотком наносят удары с краев листа по направлению к выпуклой части.
При этом ровная часть листового металла будет вытягиваться, а выпуклая постепенно выправляться.
Приближаясь к выпуклому месту, силу ударов постепенно уменьшают, но наносят удары чаще.

стороны.
Во время работы важно помнить, что нельзя наносить удары по выпуклой части, так как от этого выпуклость может увеличиться.
Качество правки контролируют разными способами: на глаз, линейкой, на плите, специальными инструментами.

листовой металл и проволока имеют острые кромки.
Обязательно надевать рукавицу на руку, удерживающую заготовку при ее правке.
Работать только исправным молотком и киянкой.
Держать руку, которая удерживает заготовку, по возможности дальше от места удара молотком или киянкой.
Не стоять за спиной товарища, когда он работает.



придается необходимая форма.
Гибку небольших заготовок из тонколистового металла выполняют в тисках.
Чтобы не испортить поверхность заготовок, на губки тисков надевают нагубники.
Заготовку в тисках закрепляют так, чтобы линия сгиба (разметочная риска) находилась на уровне нагубников.

но удары следует наносить не по заготовке, а по деревянному бруску, который будет отгибать металл, не оставляя на нем вмятин.
Для гибки заготовок часто применяют оправки в виде брусков металла различной формы.

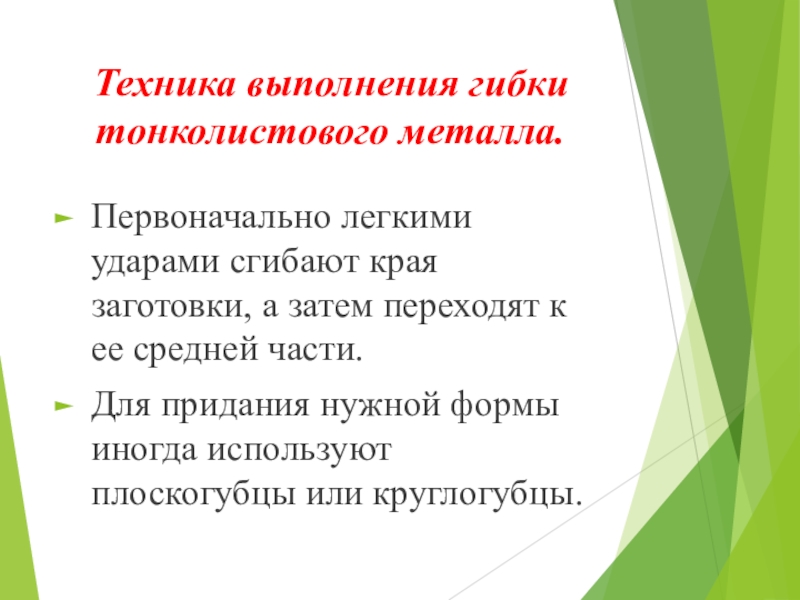

затем переходят к ее средней части.
Для придания нужной формы иногда используют плоскогубцы или круглогубцы.

затем переходят к ее средней части.
Для придания нужной формы иногда используют плоскогубцы или круглогубцы.

тисках.
Не класть оправки и инструменты на край верстака.
При гибке проволоки не держать левую руку близко к месту сгиба.
