Презентация, доклад по токарному делу
Содержание
- 1. Презентация по токарному делу
- 2. Слайд 2
- 3. ОснащениеСтанок токарно-винторезный 1К62 .Инструменты:

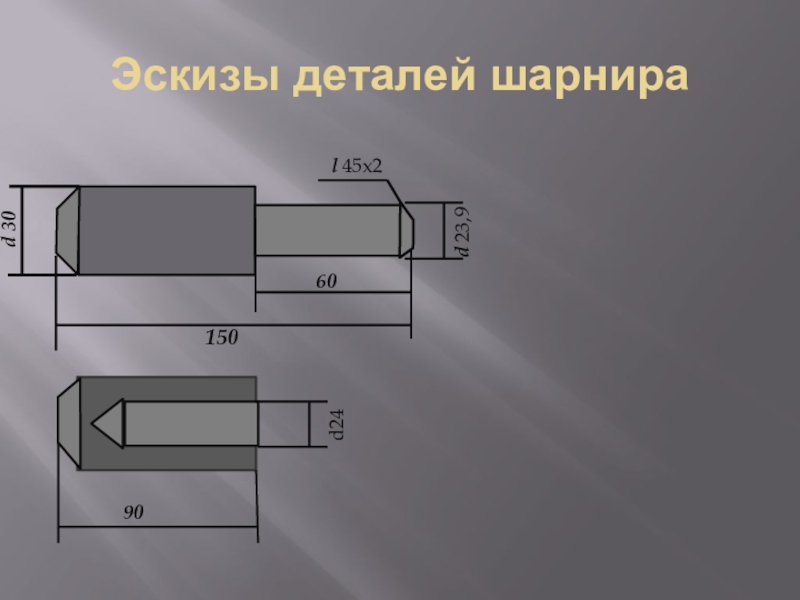

- 4. Эскизы деталей шарнира15060d 30 l 45x2 d 23,990d24
- 5. Маршрутная карта изготовления детали шарнира - стерженьУстановить
- 6. Маршрутная карта изготовление детали шарнира - втулкаУстановить
- 7. Ответим на вопросы1.Виды работ выполняемые на токарном

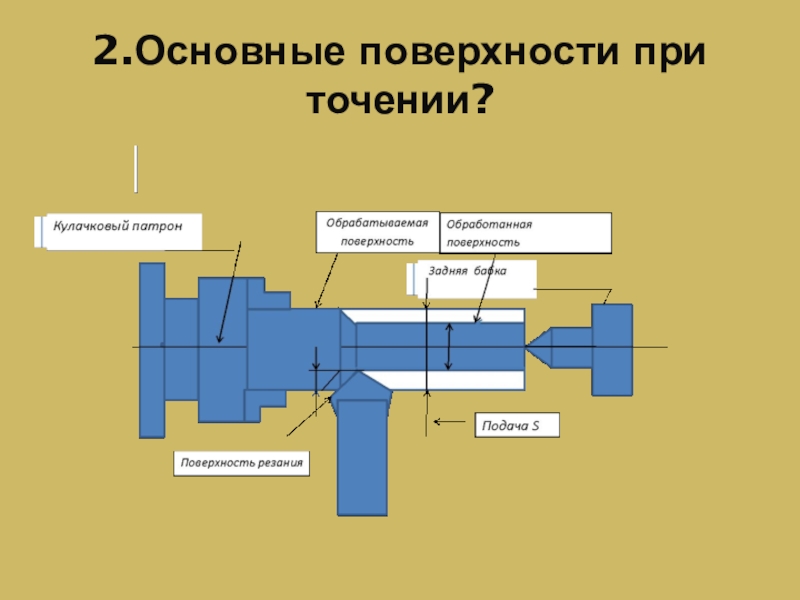

- 8. 2.Основные поверхности при точении?
- 9. 3.Режимы резания при точении?
- 10. Техника безопасностиСоблюдение правил техники безопасности , прежде
ЦЕЛЬ: Закрепить навыки и умение по выполнению приёмов работ на токарном станке. Уметь выбрать оптимальный вариант изготовление изделия. Развивать трудолюбие, техническую смекалку. Воспитывать
Слайд 1Выполнение работ сложностью 2-го разряда, изготовление шарниров
Мастер производственного обучения
группы «Токарное
Слайд 2
ЦЕЛЬ:
Закрепить навыки и умение по выполнению приёмов работ на токарном станке.
Уметь выбрать оптимальный вариант изготовление изделия.
Развивать трудолюбие, техническую смекалку. Воспитывать чувство взаимопомощи.
Учить экономно расходовать материал и рабочие время.

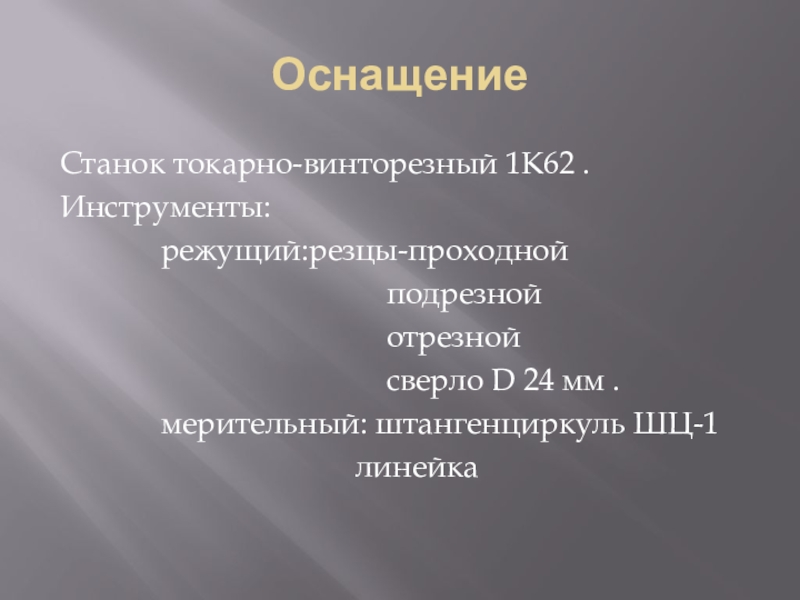

Слайд 3Оснащение
Станок токарно-винторезный 1К62 .
Инструменты:
режущий:резцы-проходной
подрезной
отрезной
сверло D 24 мм .
мерительный: штангенциркуль ШЦ-1
линейка
отрезной
сверло D 24 мм .
мерительный: штангенциркуль ШЦ-1
линейка
Слайд 5Маршрутная карта изготовления детали шарнира - стержень
Установить заготовку d 30 мм.L=150
мм.
1.Подрезать торец как чисто.
2.Проточить d 23,9 на e=58 мм.
3.Снять фаску L45х2
4.Острые кромки притупить.
1.Подрезать торец как чисто.
2.Проточить d 23,9 на e=58 мм.
3.Снять фаску L45х2
4.Острые кромки притупить.
Слайд 6Маршрутная карта изготовление детали шарнира - втулка
Установить заготовку d 30 L=85мм.
1.Подрезать
торец как чисто.
2.Сверлить отверстие d 24мм.на L=60мм.
3.Острые кромки притупить.
2.Сверлить отверстие d 24мм.на L=60мм.
3.Острые кромки притупить.
Слайд 7Ответим на вопросы
1.Виды работ выполняемые на токарном станке?
Протачивание цилиндрической,
конической,фасонной
поверхности
Отрезание, вытачивание канавок
Сверление, рассверливание
Нарезание внутренних и наружных резьб.
Отрезание, вытачивание канавок
Сверление, рассверливание
Нарезание внутренних и наружных резьб.
Слайд 10Техника безопасности
Соблюдение правил техники безопасности , прежде всего , является основным
условием сохранения здоровья рабочего.
На каждом производственном участке имеются инструкционные карты техники безопасности, основные требования которых, сводятся к следующему:
1.Одеть спецодежду
2.Пользоваться защитными очками и специальными крючками и щёткой-смёткой для удаления стружки со станка;
3.Опустить решётку для ног.
4.Необходимо: следить за всеми токопроводящими проводами, электромоторами, наличием заземления , за исправностью рубильников и выключателей;
Обязательным условием безопасной работы токаря на станке является соблюдение ряда правил :
До работы : Проверить исправность станка, правильность включения рычагов скоростей и подач; исправность ограждений ; жёсткость закрепления обрабатываемой детали, инструмента, приспособлений, а так же узлов станка.
Во время работы: Не передовать предметы через вращающий патрон; не останавливать патрон руками после выключения станка; вводить резец в заготовку постепенно, без удара; не производить никаких измерений во время вращения детали.
По окончании работы: Отвести резец на безопасное расстояние и приступить к уборке станка и
Вокруг станка. Сдать дежурному.
На каждом производственном участке имеются инструкционные карты техники безопасности, основные требования которых, сводятся к следующему:
1.Одеть спецодежду
2.Пользоваться защитными очками и специальными крючками и щёткой-смёткой для удаления стружки со станка;
3.Опустить решётку для ног.
4.Необходимо: следить за всеми токопроводящими проводами, электромоторами, наличием заземления , за исправностью рубильников и выключателей;
Обязательным условием безопасной работы токаря на станке является соблюдение ряда правил :
До работы : Проверить исправность станка, правильность включения рычагов скоростей и подач; исправность ограждений ; жёсткость закрепления обрабатываемой детали, инструмента, приспособлений, а так же узлов станка.
Во время работы: Не передовать предметы через вращающий патрон; не останавливать патрон руками после выключения станка; вводить резец в заготовку постепенно, без удара; не производить никаких измерений во время вращения детали.
По окончании работы: Отвести резец на безопасное расстояние и приступить к уборке станка и
Вокруг станка. Сдать дежурному.
