Презентация, доклад по темеПостроение чертежа конической юбки
Содержание
- 1. Презентация по темеПостроение чертежа конической юбки
- 2. «Построение чертежа основы конической юбки в М
- 3. Модели юбок

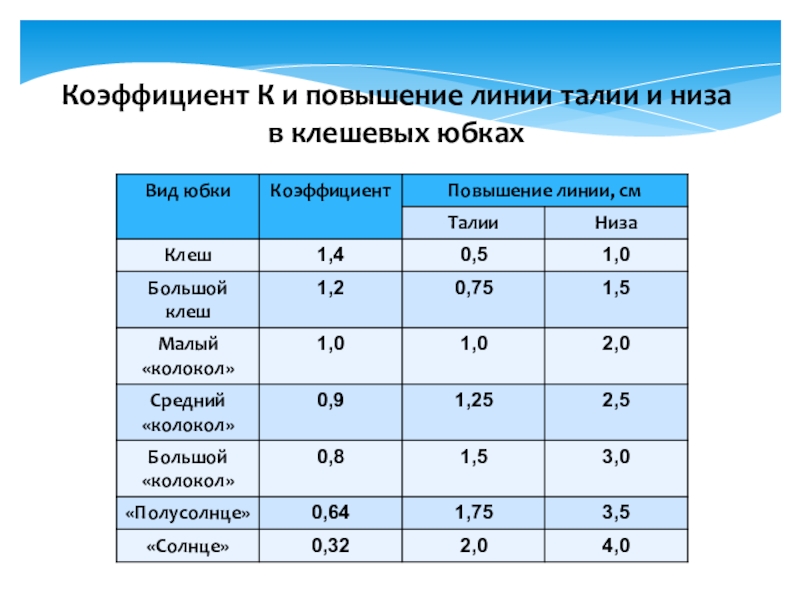

- 4. Коэффициент К и повышение линии талии и низа в клешевых юбках

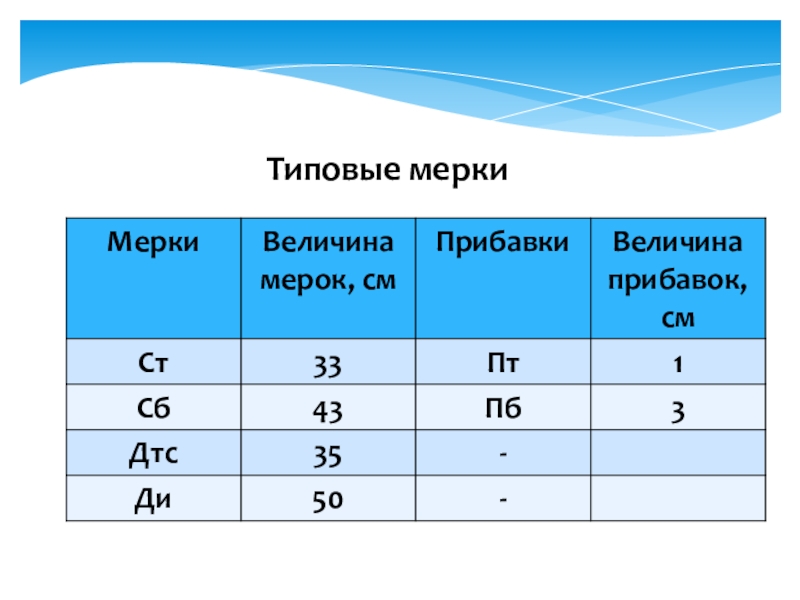

- 5. Типовые мерки
- 6. Последовательность построения чертежа юбки средний «колокол» Из
- 7. Последовательность построения чертежа юбки средний «колокол» ОТ1Т••Из
- 8. Последовательность построения чертежа юбки средний «колокол» ОТТ1Т3Т2ББ2Б1НН2Н1Н3••Подъем
- 9. Назовите линии на чертеже:-- линии талии, бедер,
Слайд 2«Построение чертежа основы конической юбки в М 1 : 4,
расчёт
Цели :
Формировать и развивать навыки по построению и оформлению чертежей швейных изделий.
Научить рассчитывать величины для построения чертежа, строить чертёж коничекой юбки.
Воспитывать культуру труда, аккуратность в выполнении работ, самостоятельность при выполнении расчётов и построения чертежа.

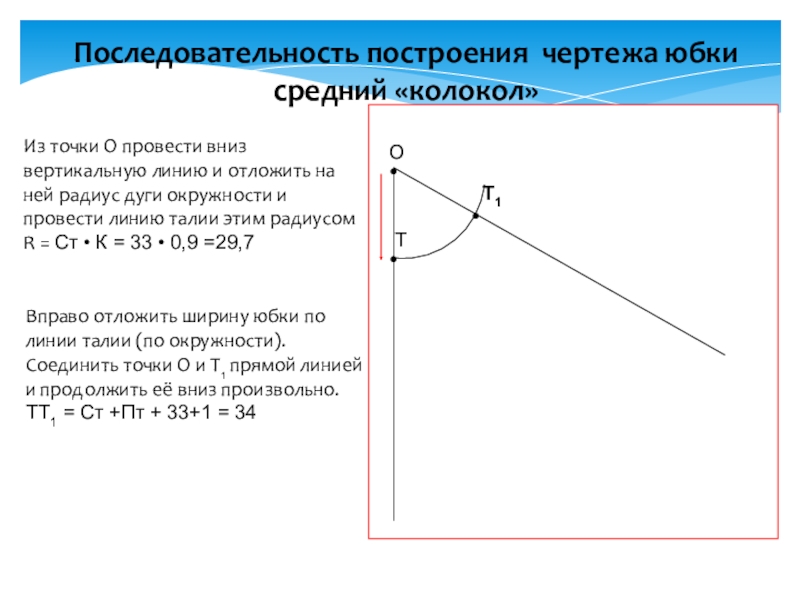

Слайд 6Последовательность построения чертежа юбки средний «колокол»
Из точки О провести вниз
R = Ст • К = 33 • 0,9 =29,7
О
Т
•
Вправо отложить ширину юбки по линии талии (по окружности). Соединить точки О и Т1 прямой линией и продолжить её вниз произвольно.
ТТ1 = Ст +Пт + 33+1 = 34
•
Т1
•

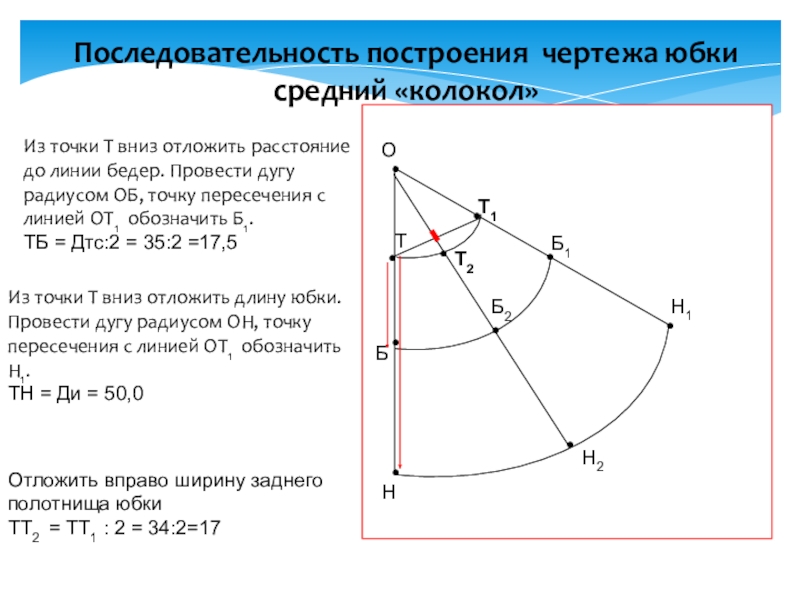

Слайд 7Последовательность построения чертежа юбки средний «колокол»
О
Т1
Т
•
•
Из точки Т вниз отложить
ТБ = Дтс:2 = 35:2 =17,5
•
•
•
•
Из точки Т вниз отложить длину юбки. Провести дугу радиусом ОН, точку пересечения с линией ОТ1 обозначить Н1.
ТН = Ди = 50,0
•
Б
Б1
Н1
Н
Отложить вправо ширину заднего полотнища юбки
ТТ2 = ТТ1 : 2 = 34:2=17
•
Т2
•
Б2
Н2
•
Слайд 8Последовательность построения чертежа юбки средний «колокол»
О
Т
Т1
Т3
Т2
Б
Б2
Б1
Н
Н2
Н1
Н3
•
•
Подъем линии талии. Указанное число
Т2 Т3 = 1,25 (по таблице)
Подъем линии низа. Указанное число отложить вверх
Н2 Н3 = 2,5 (по таблице)
Обвести контур чертежа сплошной основной линией.
Слайд 9Назовите линии на чертеже:
-- линии талии, бедер, низа, бока.
-- линии середины
Вопросы для закрепления
