Презентация, доклад по теме урока: Пиление древесины

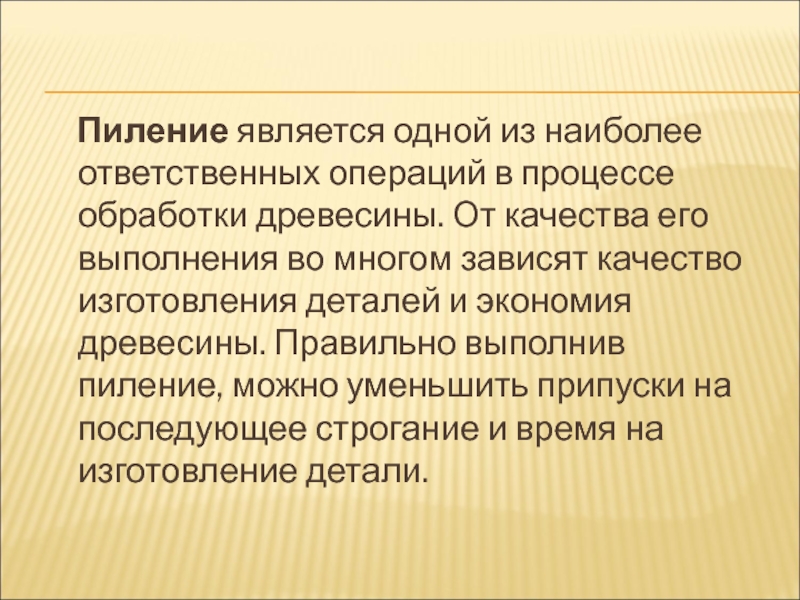

древесины. От качества его выполнения во многом зависят качество изготовления деталей и экономия древесины. Правильно выполнив пиление, можно уменьшить припуски на последующее строгание и время на изготовление детали.

раскраивают доски на заготовки, разрезают детали по длине, выпиливают криволинейные заготовки, а также нарезают шипы и проушины.

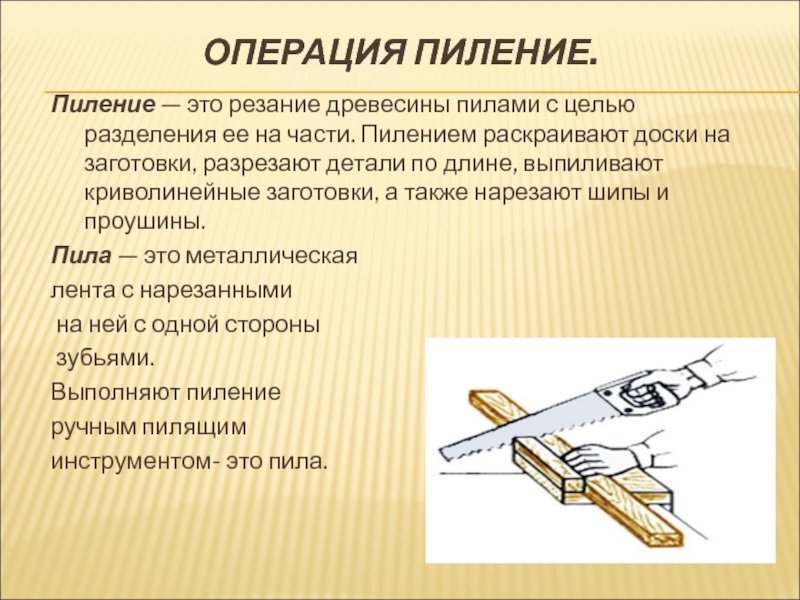

Пила — это металлическая
лента с нарезанными
на ней с одной стороны
зубьями.
Выполняют пиление
ручным пилящим
инструментом- это пила.

реза (пропила) перпендикулярно волокнам.
При продольном пилении — параллельно волокнам.
При смешанном пилении — направлено под углом к ним.

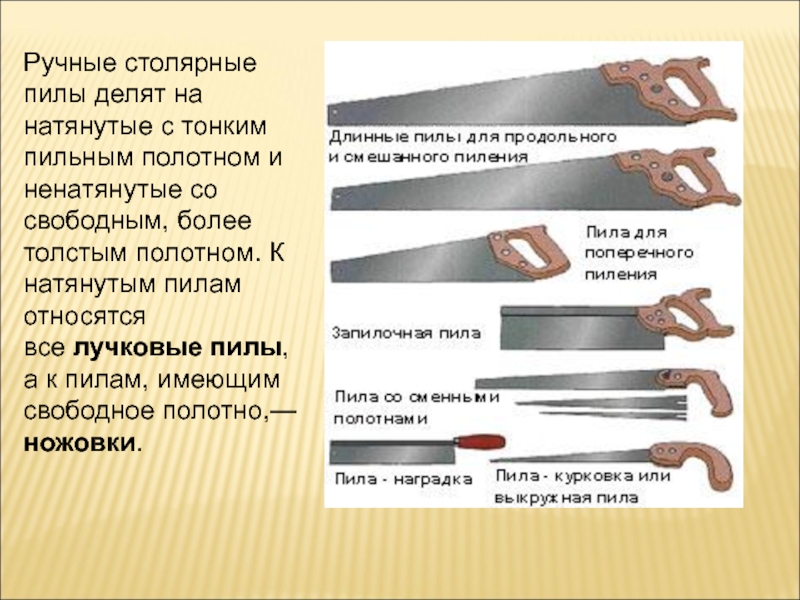

ненатянутые со свободным, более толстым полотном. К натянутым пилам относятся все лучковые пилы, а к пилам, имеющим свободное полотно,—ножовки.

представляет собой резец.
Зубья пил характеризуются также шагом и высотой:
высота — кратчайшее расстояние между основанием и вершиной зуба;
шаг — расстояние между вершинами соседних зубьев.
Для поперечного пиления заготовок применяют пилы, у которых зубья имеют прямой треугольный профиль, а для
продольного пиления — пилы с наклонным профилем зубьев.
Ручные пилы выпускают с мелкими и крупными зубьями.

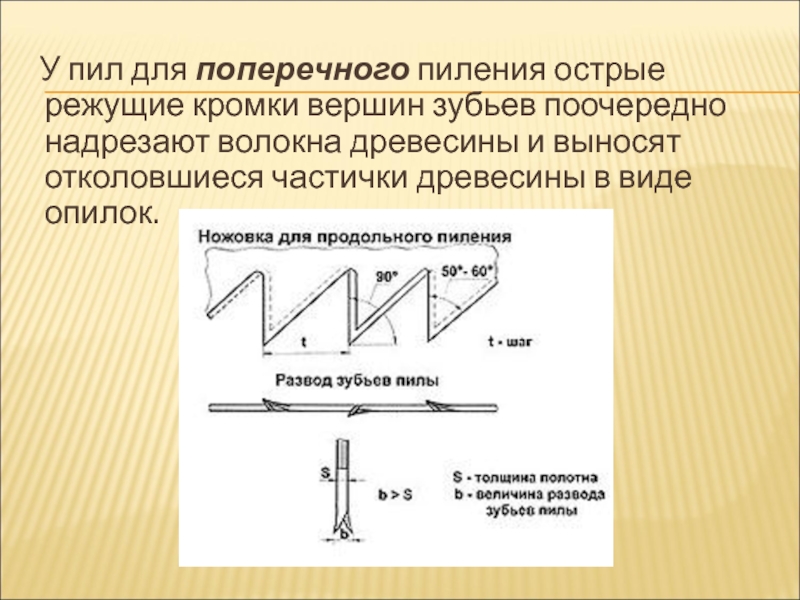

древесины и отрезанные частички скалываются вдоль волокон, образуя опилки. Ниже на рисунках показаны формы зубьев и схемы перерезания волокон продольными и поперечными пилами.

надрезают волокна древесины и выносят отколовшиеся частички древесины в виде опилок.

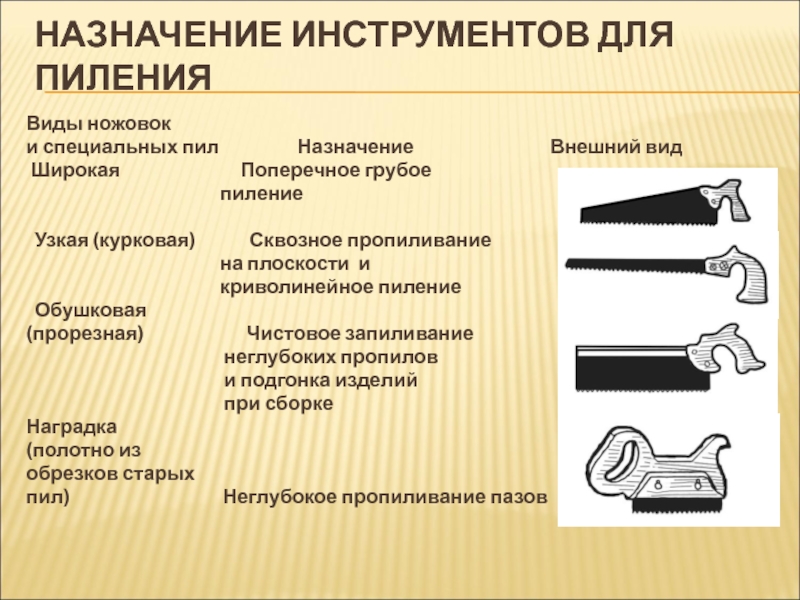

Назначение Внешний вид
Широкая              Поперечное грубое
пиление

  Узкая (курковая)     Сквозное пропиливание
на плоскости  и
  криволинейное пиление
  Обушковая
(прорезная) Чистовое запиливание
неглубоких пропилов
и подгонка изделий
при сборке
Наградка
(полотно из
обрезков старых
пил)         Неглубокое пропиливание пазов


стенки отделяемых частей древесины. И чтобы его не зажимало в пропиле, зубья пилы должны быть разведены(развод зубьев), т. е. поочередно отогнуты в разные стороны. Благодаря этому пропил становится немного шире и пиление облегчается. Ниже показан виды разводок для разведения зубьев. Разводки бывают разных форм. На рисунке ниже слева(а) показаны основные виды разводок. На рисунке б и в - показаны правильно разведённые зубья для поперечного(б) и продольного пиления(в).

2—3 мм.
Полотно ножовки должно перемещаться под прямым углом к заготовке. Контроль за пилением проводится по линии разметки. Она должна оставаться слева от места пиления на заготовке. Для более точного пиления заготовок из древесины или фанеры используют пилы с мелкими зубьями. Наклон пилы показан на рисунке.

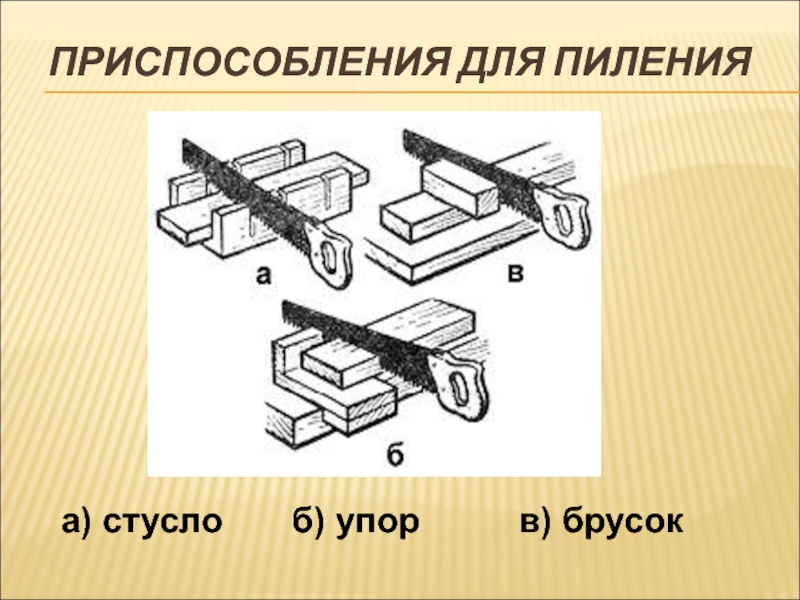

в) брусок

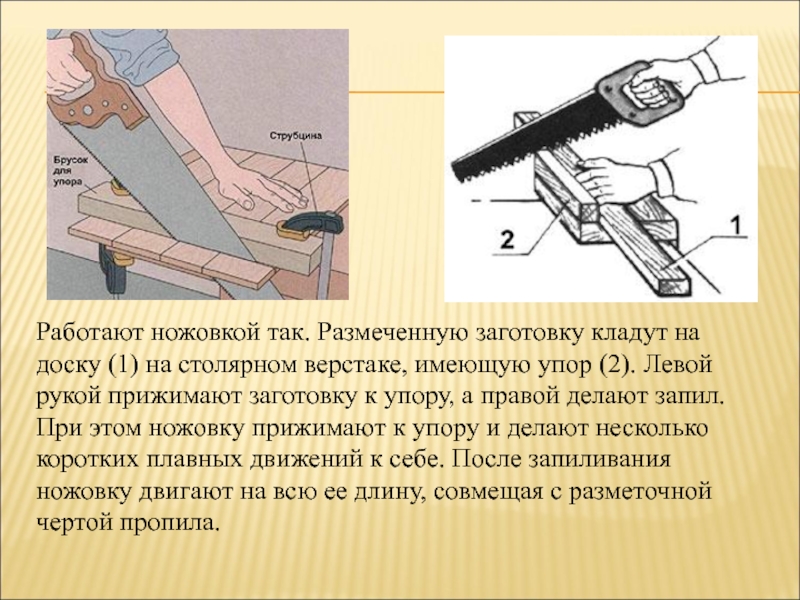

верстаке, имеющую упор (2). Левой рукой прижимают заготовку к упору, а правой делают запил. При этом ножовку прижимают к упору и делают несколько коротких плавных движений к себе. После запиливания ножовку двигают на всю ее длину, совмещая с разметочной чертой пропила.

и другими приспособлениями.

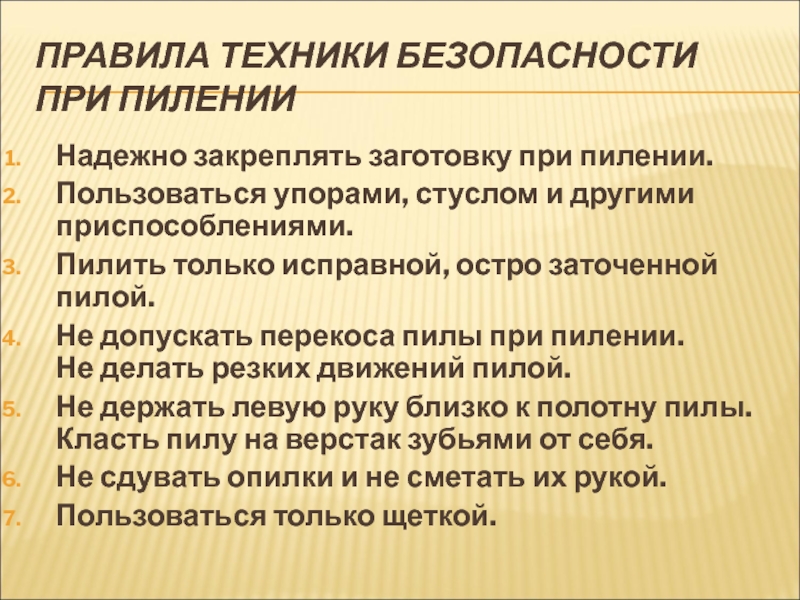

Пилить только исправной, остро заточенной пилой.
Не допускать перекоса пилы при пилении.  Не делать резких движений пилой.
Не держать левую руку близко к полотну пилы.  Класть пилу на верстак зубьями от себя.
Не сдувать опилки и не сметать их рукой.
Пользоваться только щеткой.

и отделкой древесины.

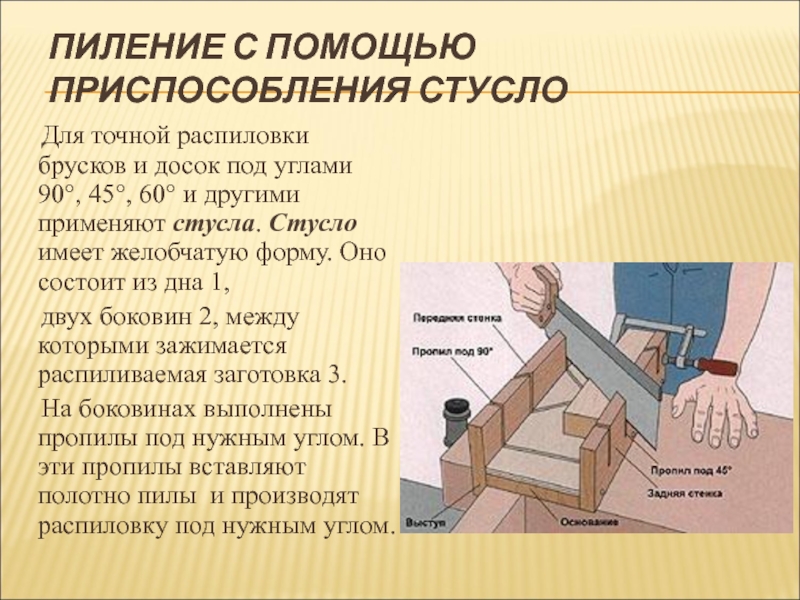

и досок под углами 90°, 45°, 60° и другими применяют стусла. Стусло  имеет желобчатую форму. Оно состоит из дна 1,
двух боковин 2, между которыми зажимается распиливаемая заготовка 3.
На боковинах выполнены пропилы под нужным углом. В эти пропилы вставляют полотно пилы и производят распиловку под нужным углом.

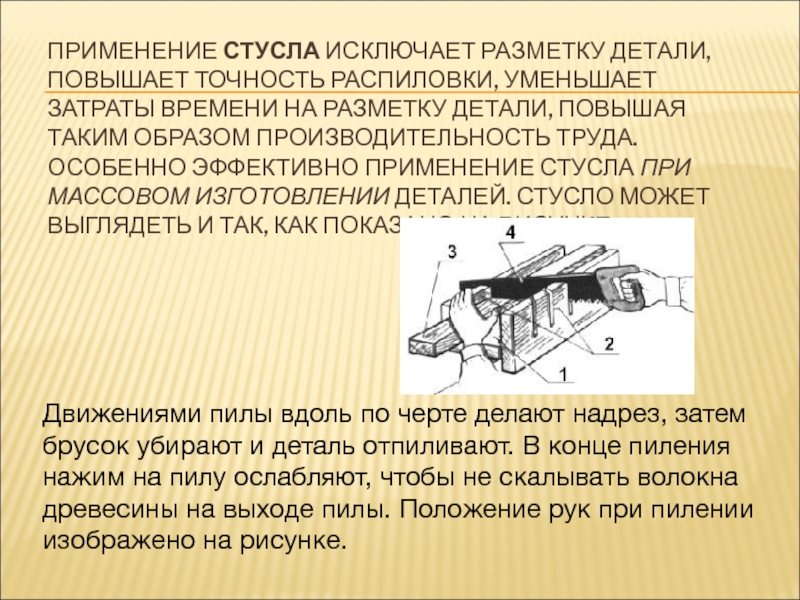

ДЕТАЛИ, ПОВЫШАЯ ТАКИМ ОБРАЗОМ ПРОИЗВОДИТЕЛЬНОСТЬ ТРУДА. ОСОБЕННО ЭФФЕКТИВНО ПРИМЕНЕНИЕ СТУСЛА ПРИ МАССОВОМ ИЗГОТОВЛЕНИИ ДЕТАЛЕЙ. СТУСЛО МОЖЕТ ВЫГЛЯДЕТЬ И ТАК, КАК ПОКАЗАНО НА РИСУНКЕ.

Движениями пилы вдоль по черте делают надрез, затем брусок убирают и деталь отпиливают. В конце пиления нажим на пилу ослабляют, чтобы не скалывать волокна древесины на выходе пилы. Положение рук при пилении изображено на рисунке.

конце пиления нажим на пилу ослабляют.
4. Начинайте пиление с запила «на себя». Для удобства пользуйтесь упором или бруском. При поперечном пилении отрезаемый материал должен свисать с верстака. При продольном – заготовку разрежьте примерно до середины, а затем отпилите с другой стороны.
5. Пилить надо не по линии разметки, а рядом с ней на расстоянии около 5 мм. Линия разметки всегда должна оставаться на будущей детали.
6. Для точной распиловки заготовок под углами применяют стусло. Стусло состоит из дна стусла и двух боковин с пропилами под разными углами.
7. Пиление в стусле повышает точность распиловки, исключает затраты на разметку, повышает производительность труда. Особенно эффективно применение стусла при массовом производстве.
