Презентация, доклад по теме Системы перевязки

образующий в кладке горизонтальный шов. Раствор, разделяющий боковые грани смежных кирпичей, образует вертикальные (продольные или поперечные) швы.
Ширина кладки всегда кратна четному или нечетному числу половинок кирпича.
Ряды, образующие фасадную поверхность кладки, называют наружной (лицевой) верстой, выходящие на внутреннюю сторону — внутренней верстой. Ряды кладки, уложенные между наружной и внутренней верстой, называют забуткой.

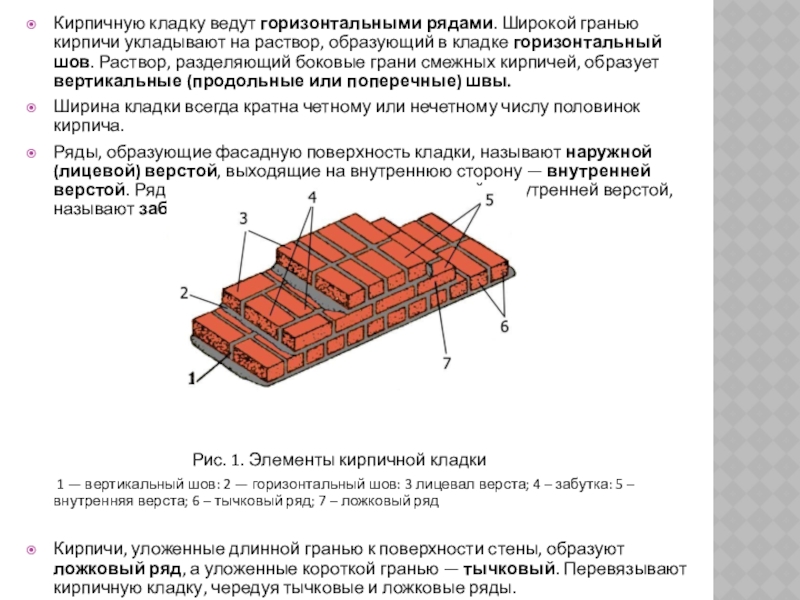

Рис. 1. Элементы кирпичной кладки
1 — вертикальный шов: 2 — горизонтальный шов: 3 лицевал верста; 4 – забутка: 5 – внутренняя верста; 6 – тычковый ряд; 7 – ложковый ряд

Кирпичи, уложенные длинной гранью к поверхности стены, образуют ложковый ряд, а уложенные короткой гранью — тычковый. Перевязывают кирпичную кладку, чередуя тычковые и ложковые ряды.

относительно друг друга.

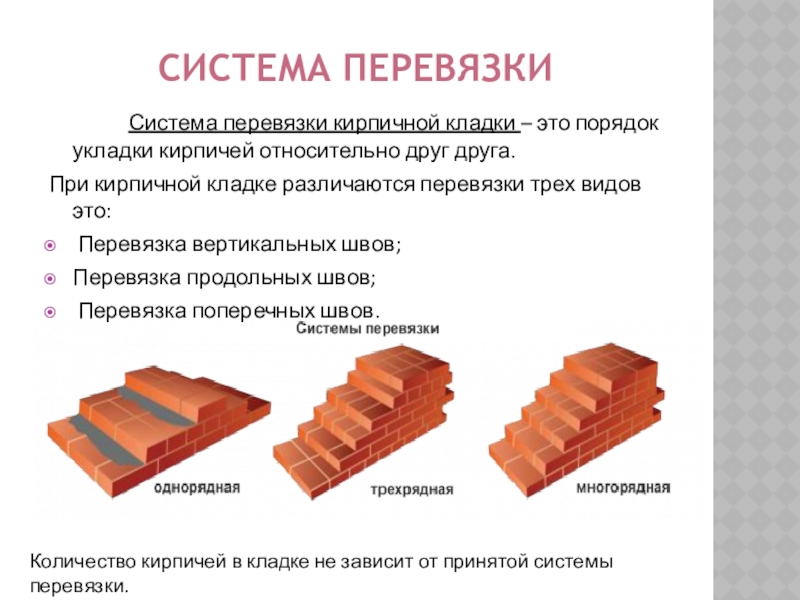

При кирпичной кладке различаются перевязки трех видов это:
Перевязка вертикальных швов;
Перевязка продольных швов;
Перевязка поперечных швов.

Количество кирпичей в кладке не зависит от принятой системы перевязки.

а также для того чтобы нагрузка в кладке равномерно распределялась по всей ширине стены.

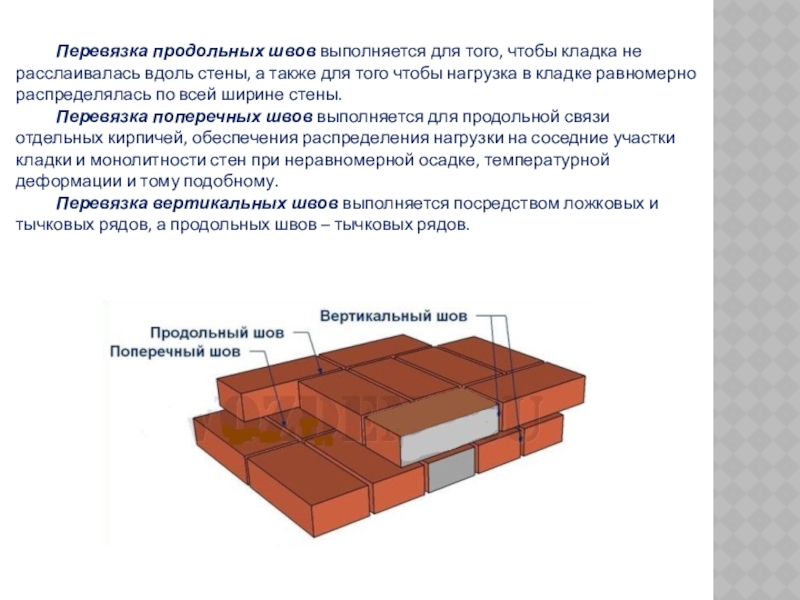

Перевязка поперечных швов выполняется для продольной связи отдельных кирпичей, обеспечения распределения нагрузки на соседние участки кладки и монолитности стен при неравномерной осадке, температурной деформации и тому подобному.
Перевязка вертикальных швов выполняется посредством ложковых и тычковых рядов, а продольных швов – тычковых рядов.

рядов.

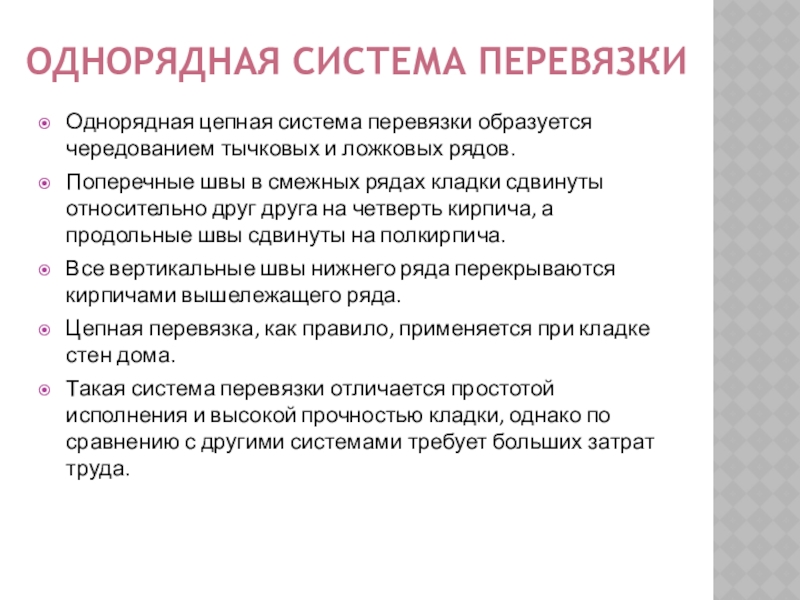

Поперечные швы в смежных рядах кладки сдвинуты относительно друг друга на четверть кирпича, а продольные швы сдвинуты на полкирпича.

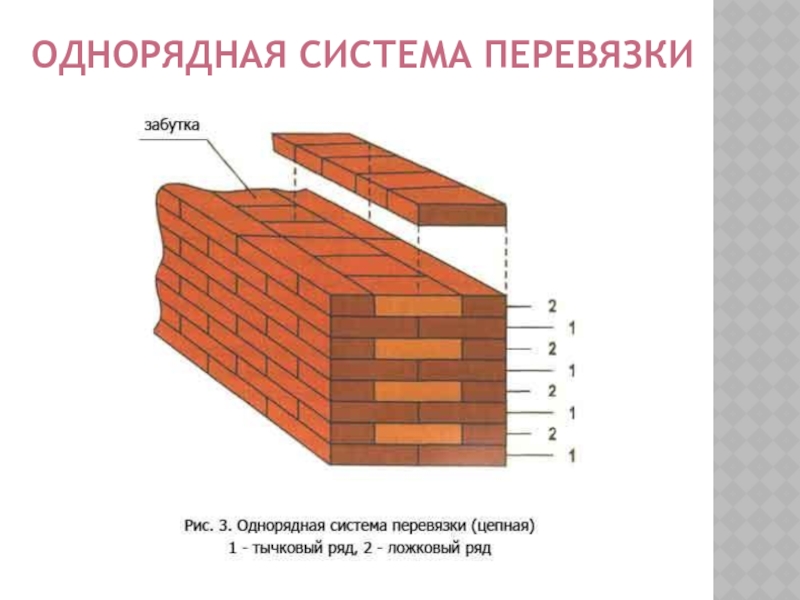

Все вертикальные швы нижнего ряда перекрываются кирпичами вышележащего ряда.
Цепная перевязка, как правило, применяется при кладке стен дома.
Такая система перевязки отличается простотой исполнения и высокой прочностью кладки, однако по сравнению с другими системами требует больших затрат труда.

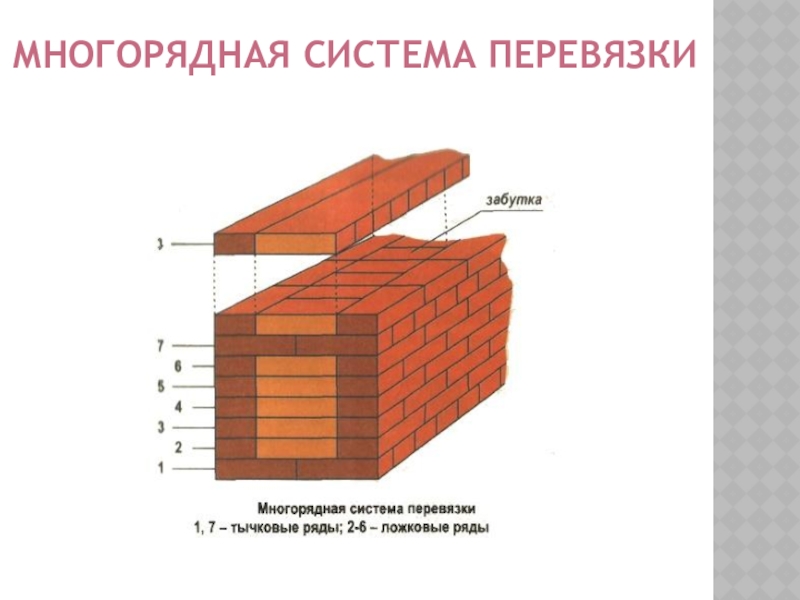

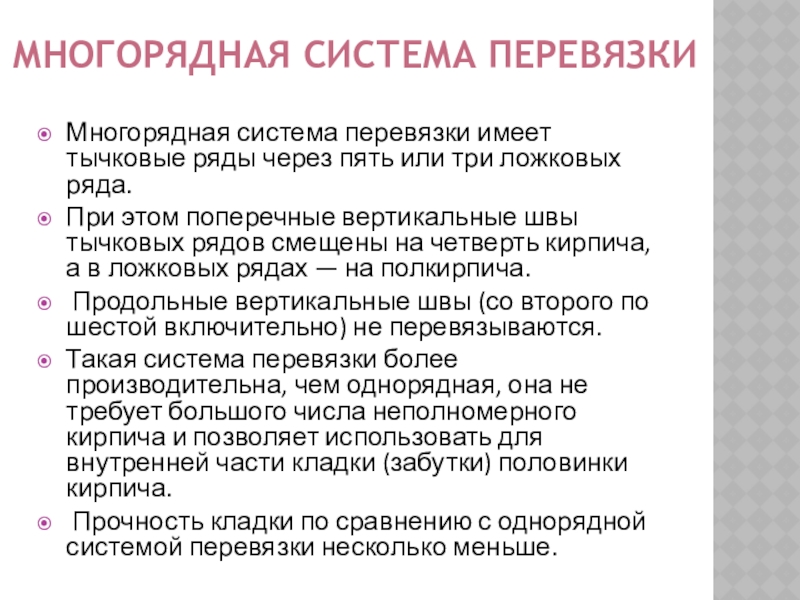

три ложковых ряда.
При этом поперечные вертикальные швы тычковых рядов смещены на четверть кирпича, а в ложковых рядах — на полкирпича.
Продольные вертикальные швы (со второго по шестой включительно) не перевязываются.
Такая система перевязки более производительна, чем однорядная, она не требует большого числа неполномерного кирпича и позволяет использовать для внутренней части кладки (забутки) половинки кирпича.
Прочность кладки по сравнению с однорядной системой перевязки несколько меньше.

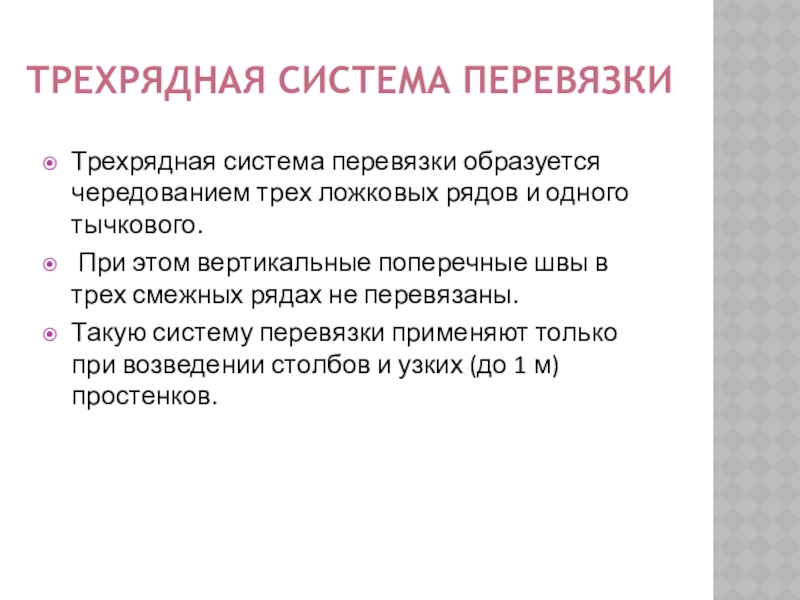

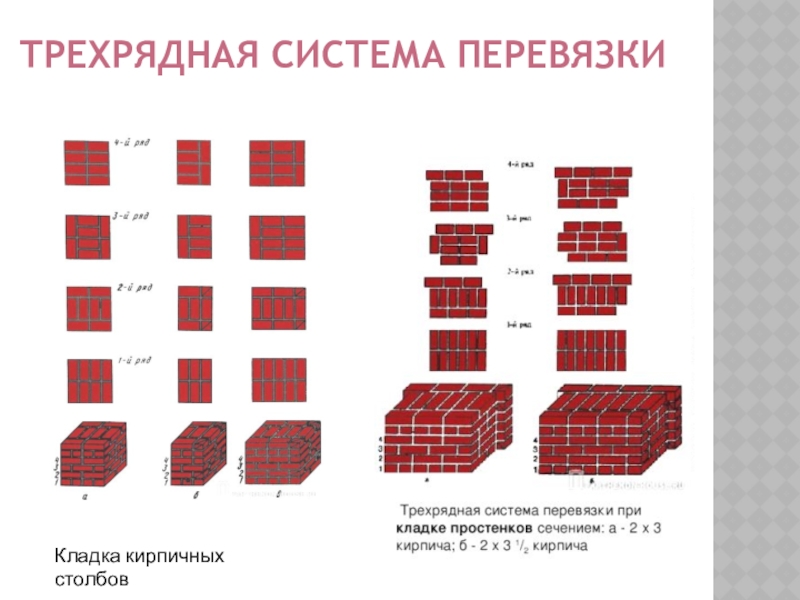

одного тычкового.
При этом вертикальные поперечные швы в трех смежных рядах не перевязаны.
Такую систему перевязки применяют только при возведении столбов и узких (до 1 м) простенков.
