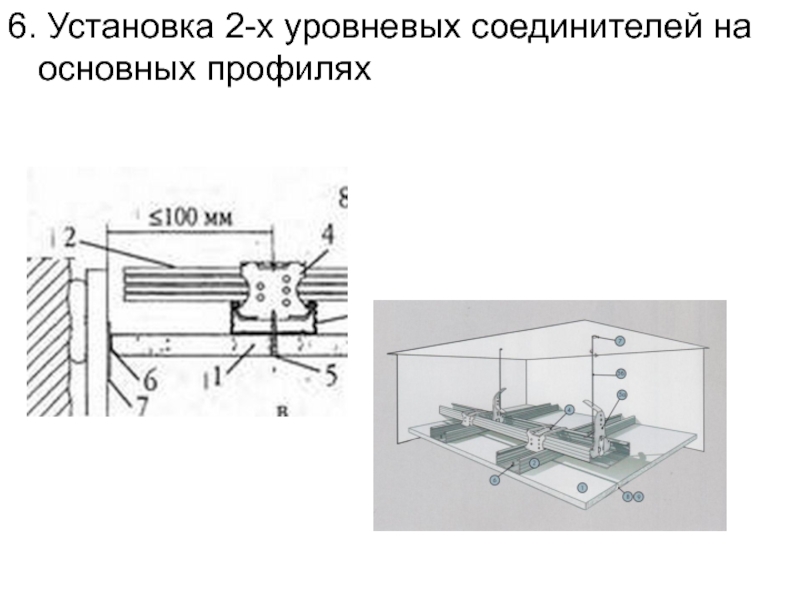

- 8. 6. Установка 2-х уровневых соединителей на основных профилях

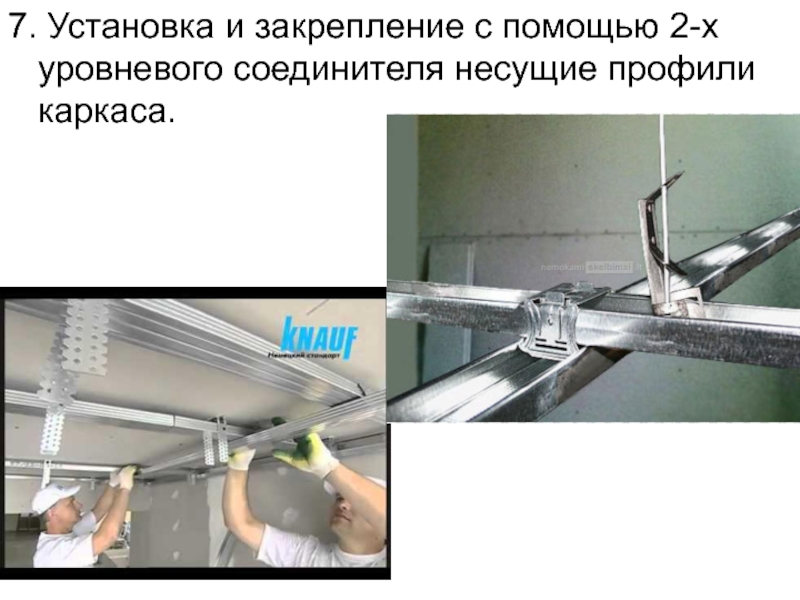

- 9. 7. Установка и закрепление с помощью 2-х уровневого соединителя несущие профили каркаса.

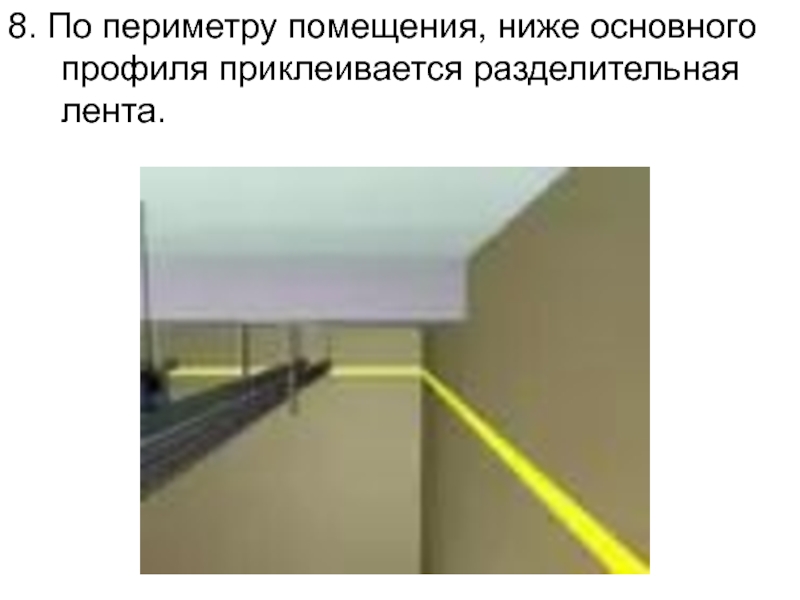

- 10. 8. По периметру помещения, ниже основного профиля приклеивается разделительная лента.
- 11. 12. Крепление ГКЛ.ГКЛ устанавливают с помощью специального
- 12. Головки саморезов утапливаются на 1
- 13. 13. Заделка швов и саморезов. Швы
- 14. Слайд 14
- 15. Слайд 15
- 16. Слайд 16
- 17. Слайд 17
- 18. Слайд 18
- 19. Слайд 19
- 20. Слайд 20
- 21. Слайд 21
- 22. Слайд 22
- 23. Слайд 23
- 24. Слайд 24
Последовательность монтажа1. Разметка по периметру стен горизонтальной линии для крепления направляющих профилей (ПНП) - по проекту
Слайд 2Последовательность монтажа
1. Разметка по периметру стен горизонтальной линии для крепления направляющих
профилей (ПНП) - по проекту

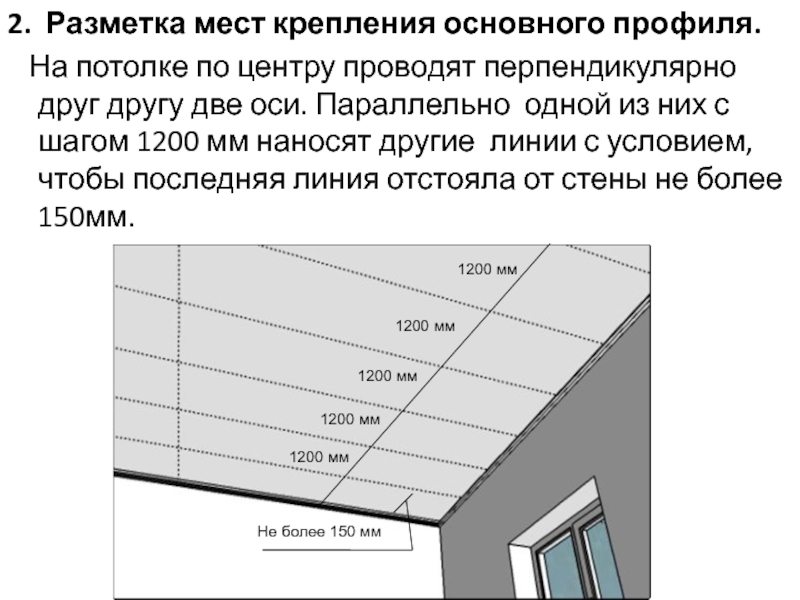

Слайд 32. Разметка мест крепления основного профиля.
На потолке по центру
проводят перпендикулярно друг другу две оси. Параллельно одной из них с шагом 1200 мм наносят другие линии с условием, чтобы последняя линия отстояла от стены не более 150мм.
Не более 150 мм
1200 мм
1200 мм
1200 мм
1200 мм
1200 мм
Слайд 43. Разметка мест крепления несущего профиля.
Параллельно другой
центральной линии наносятся линии с шагом 500 мм с условием, чтобы крайние линии отстояли от стены не более 250мм.
Не более 250 мм
500 мм
500 мм
500 мм
500 мм

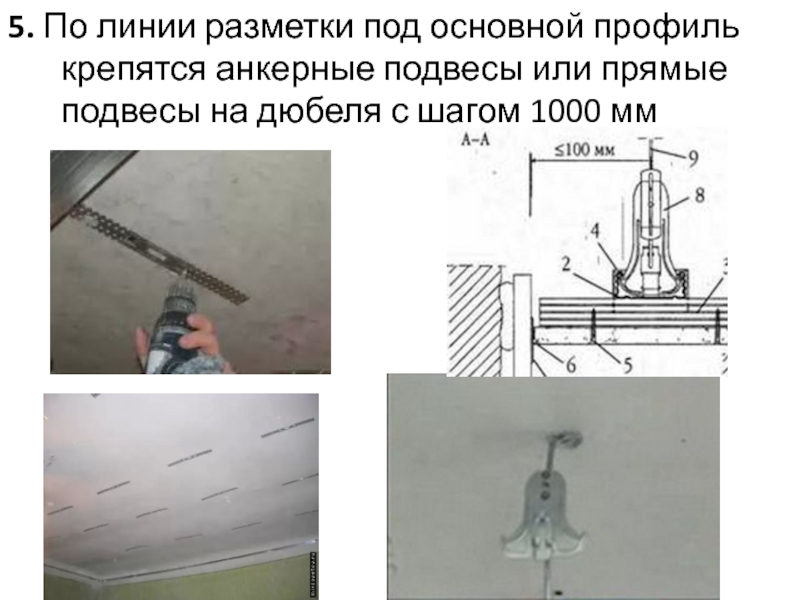

Слайд 55. По линии разметки под основной профиль крепятся анкерные подвесы или
прямые подвесы на дюбеля с шагом 1000 мм

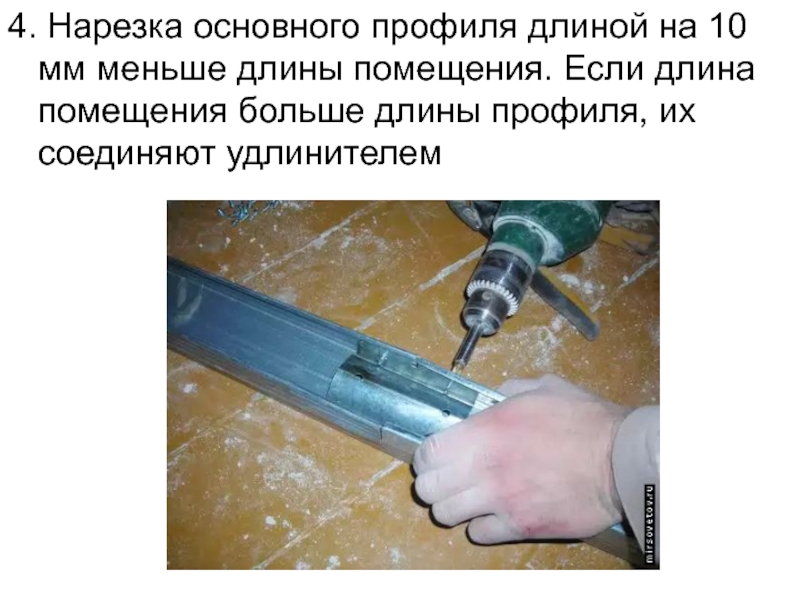

Слайд 64. Нарезка основного профиля длиной на 10 мм меньше длины помещения.
Если длина помещения больше длины профиля, их соединяют удлинителем

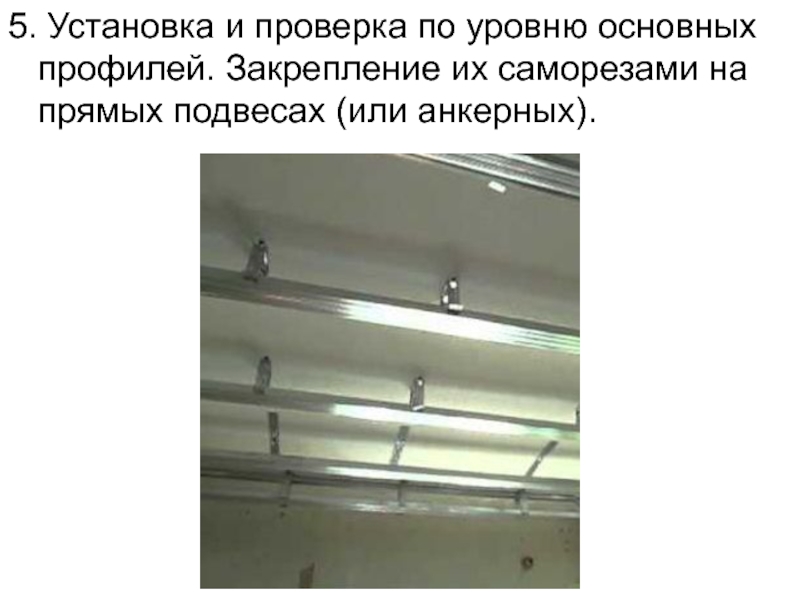

Слайд 75. Установка и проверка по уровню основных профилей. Закрепление их саморезами
на прямых подвесах (или анкерных).

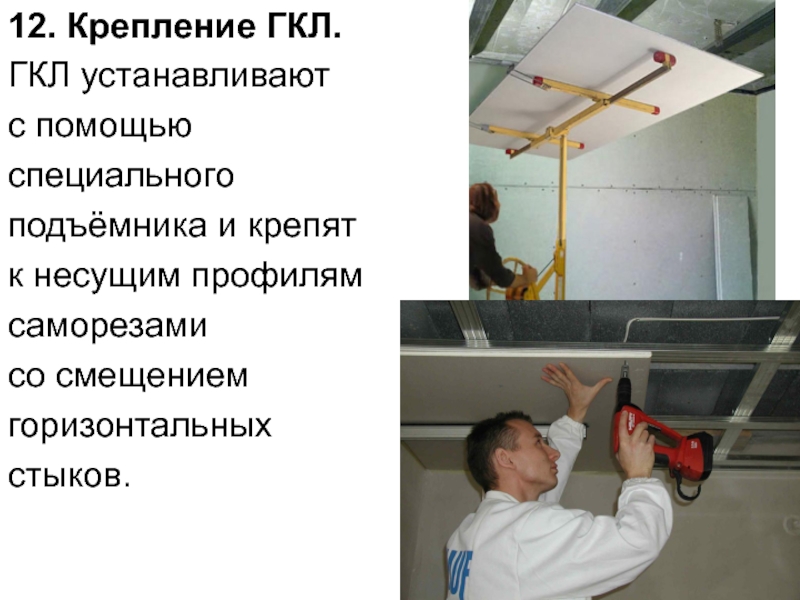

Слайд 1112. Крепление ГКЛ.
ГКЛ устанавливают
с помощью
специального
подъёмника и крепят
к
несущим профилям
саморезами
со смещением
горизонтальных
стыков.
саморезами
со смещением
горизонтальных
стыков.
Слайд 12 Головки саморезов утапливаются на 1 мм с целью их
последующей шпаклёвки.
Шаг между саморезами 15 мм. От продольной кромки саморезы крепятся на расстоянии 10мм
Шаг между саморезами 15 мм. От продольной кромки саморезы крепятся на расстоянии 10мм
Слайд 1313. Заделка швов и саморезов.
Швы прогрунтовываются, шпаклюются. В шпаклёвку
утапливается армирующая лента и наносится второй слой шпаклёвки. Одновременно прошпаклёвываются углубления с саморезами. После просушки выполняется шлифование
