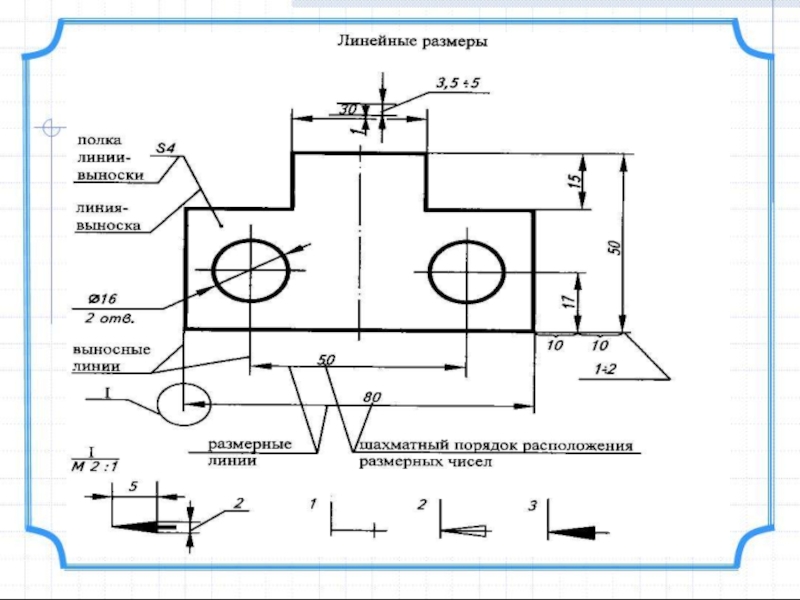

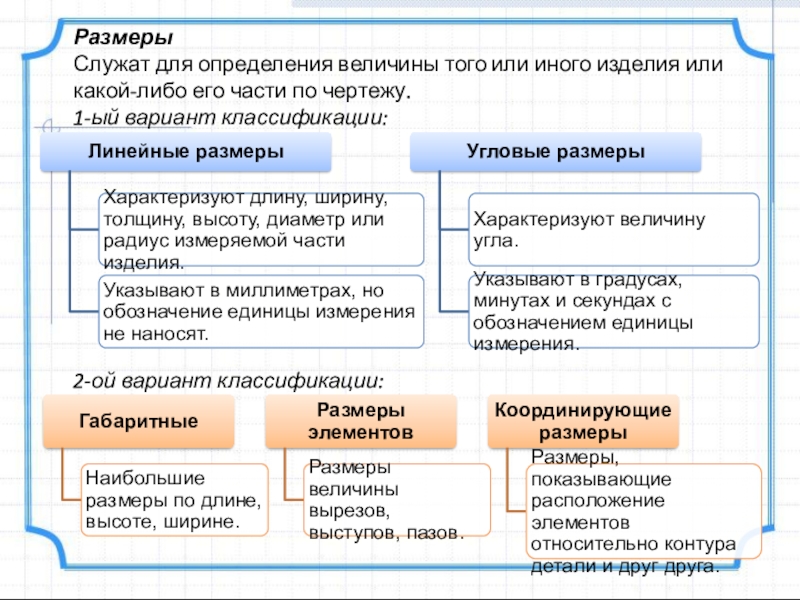

- 24. РазмерыСлужат для определения величины того или иного

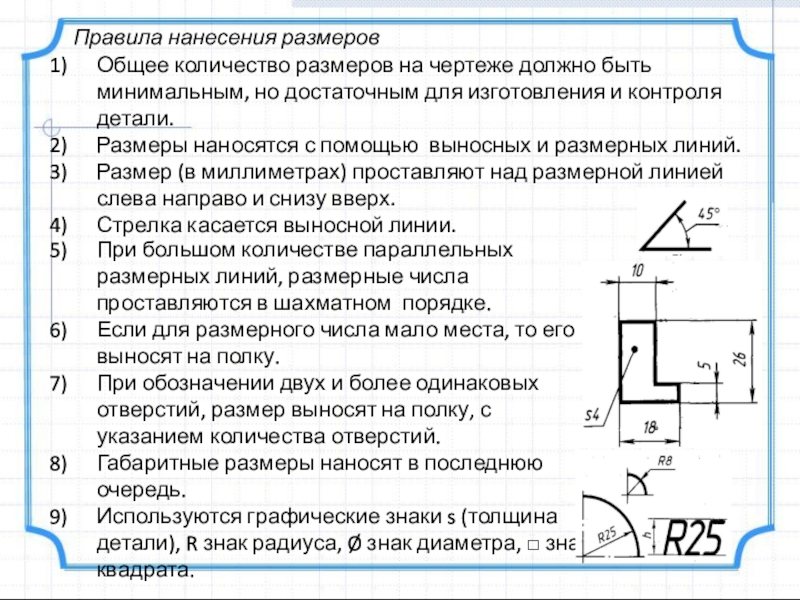

- 25. Правила нанесения размеровОбщее количество размеров на чертеже
- 26. Слайд 26
- 27. Расположение видов на чертежеИзображения детали на чертеже

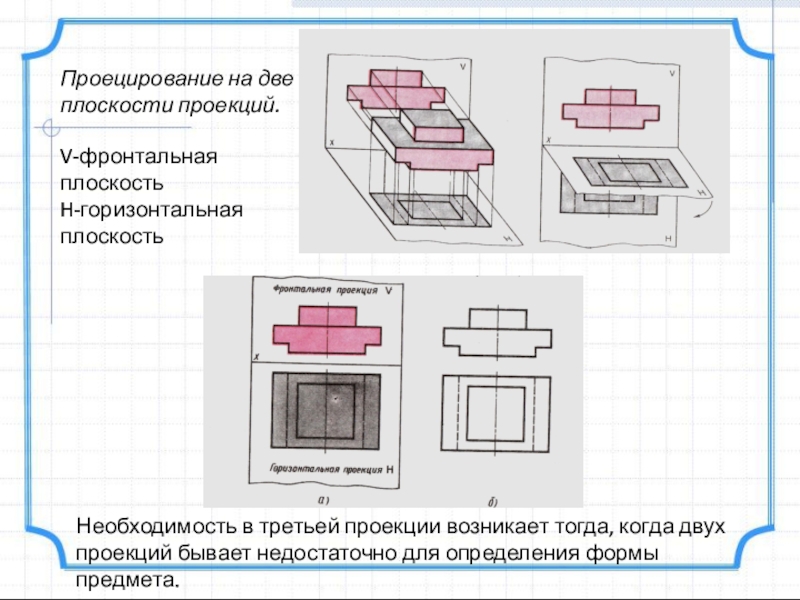

- 28. Проецирование на две плоскости проекций.V-фронтальная плоскостьH-горизонтальная плоскостьНеобходимость
- 29. Проецирование на три плоскости проекций.V-фронтальная плоскостьH-горизонтальная плоскостьW-профильная плоскость

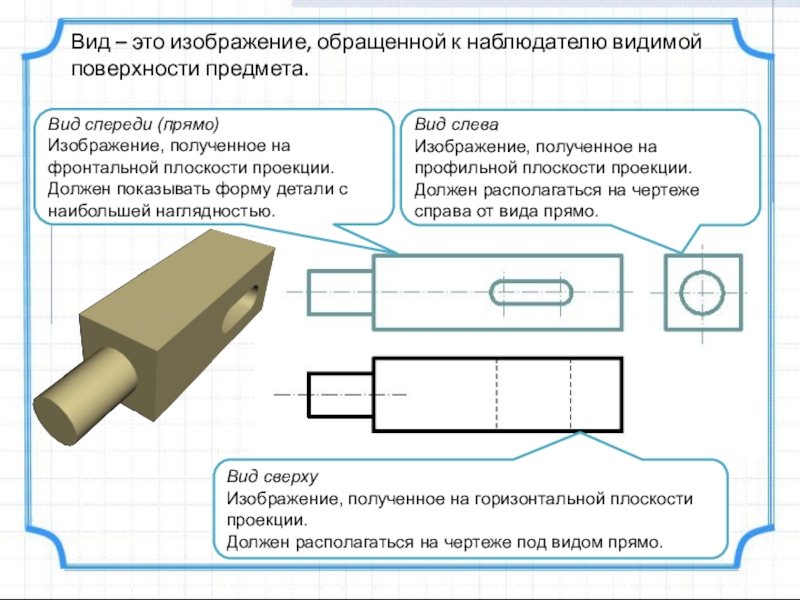

- 30. Вид спереди (прямо)Изображение, полученное на фронтальной плоскости

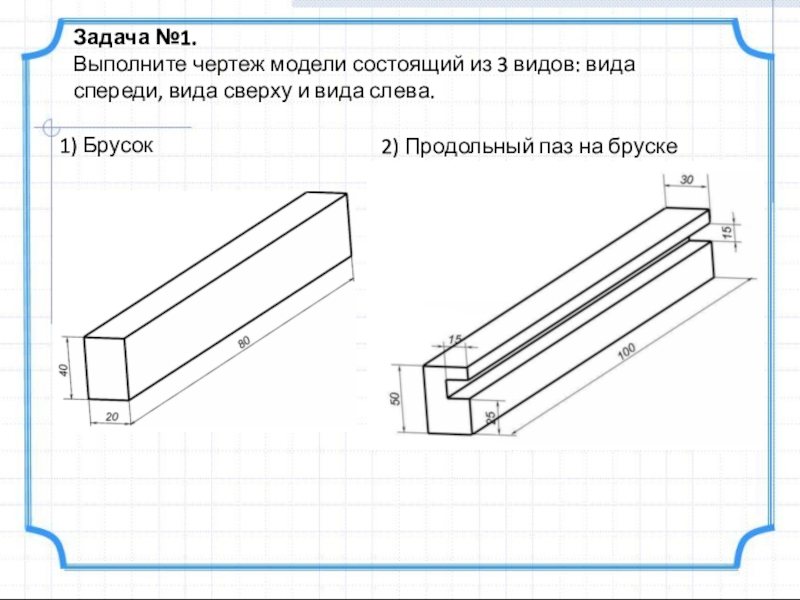

- 31. Задача №1.Выполните чертеж модели состоящий из 3
- 32. 1) Брусок408020

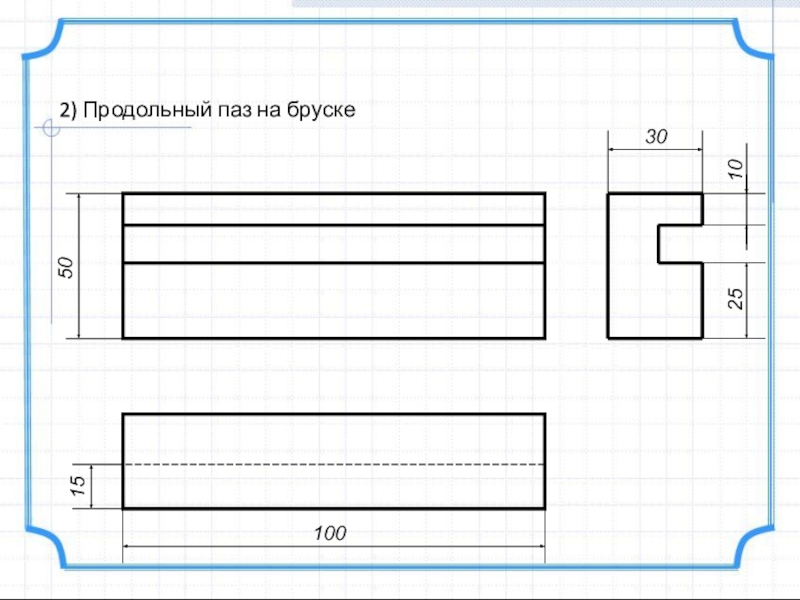

- 33. 2) Продольный паз на бруске5010030151025

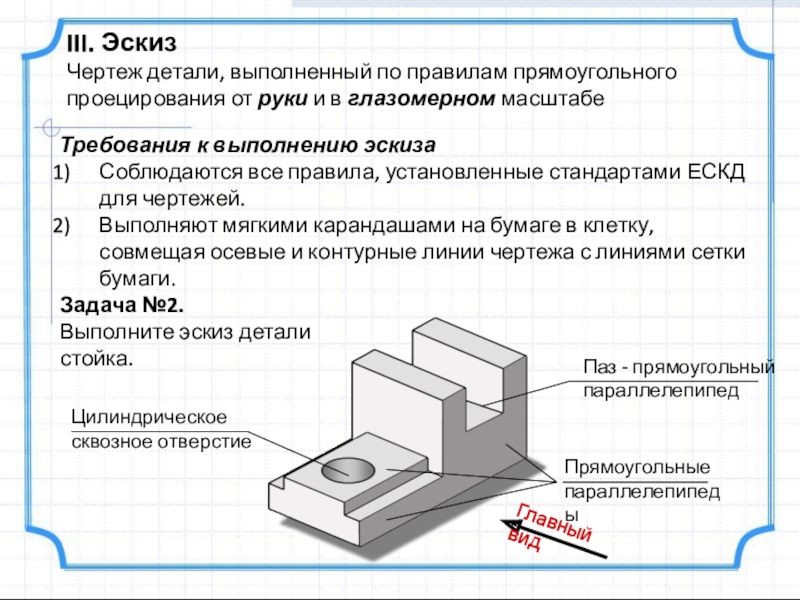

- 34. III. ЭскизЧертеж детали, выполненный по правилам прямоугольного

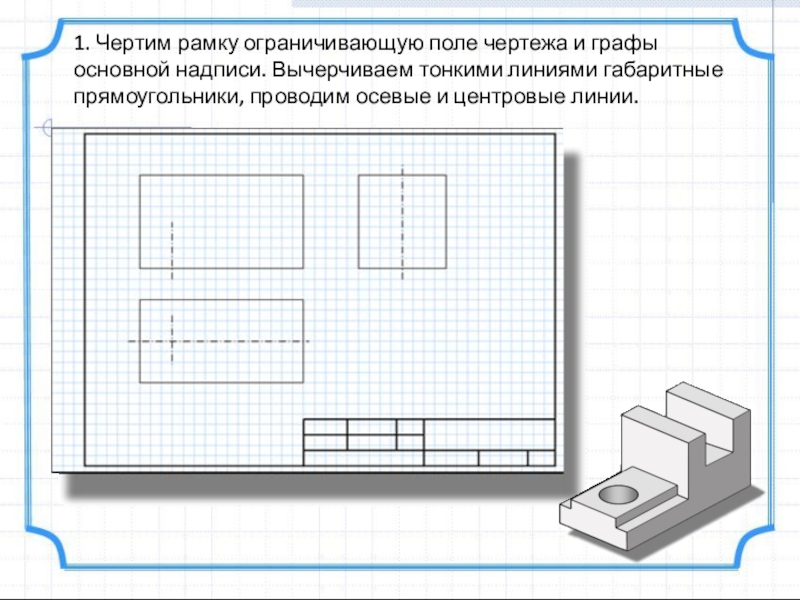

- 35. 1. Чертим рамку ограничивающую поле чертежа и
- 36. 2. Наносим на видах внешние (видимые) контуры детали.
- 37. 3. С помощью тонких линий выявляем элементы детали.

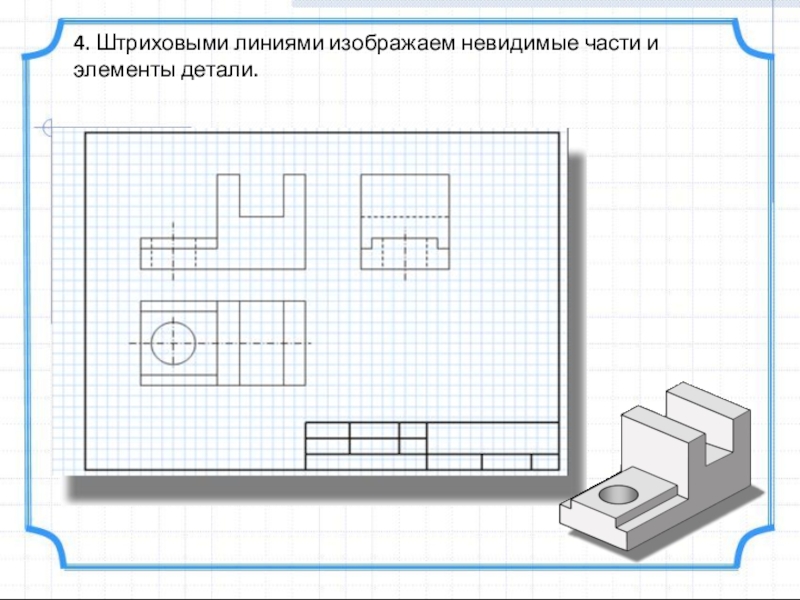

- 38. 4. Штриховыми линиями изображаем невидимые части и элементы детали.

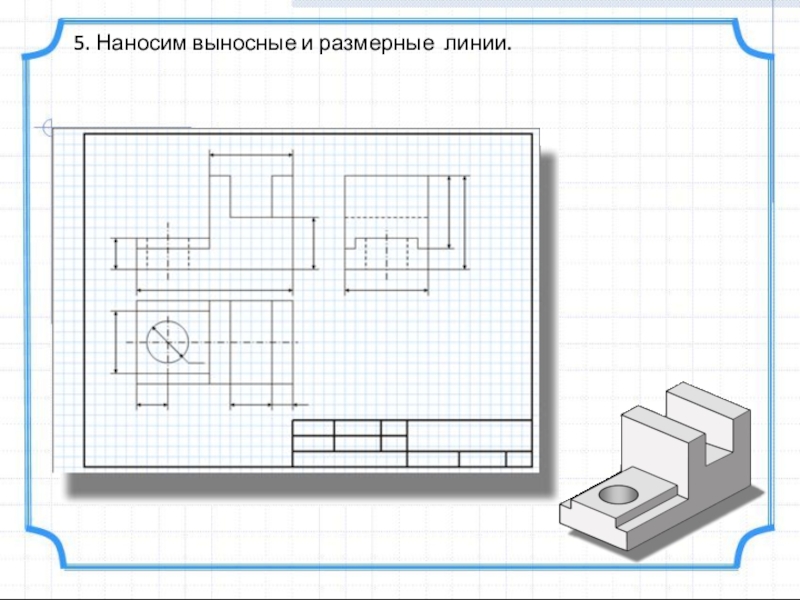

- 39. 5. Наносим выносные и размерные линии.

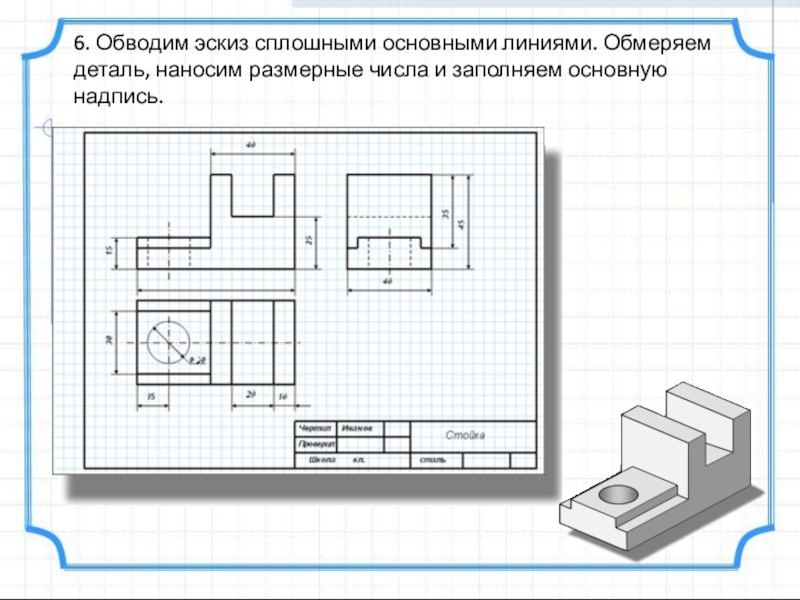

- 40. 6. Обводим эскиз сплошными основными линиями. Обмеряем деталь, наносим размерные числа и заполняем основную надпись.
- 41. IV. Технический рисунокИзображение детали, выполненное по правилам аксонометрических проекций от руки, с соблюдением глазомерного масштаба.
- 42. Построение осей аксонометрических проекцийДиметрическая проекцияИзометрическая проекцияПравила для
- 43. Задача №3.Постройте аксонометрические проекции прямоугольного параллелепипеда.1. Построение

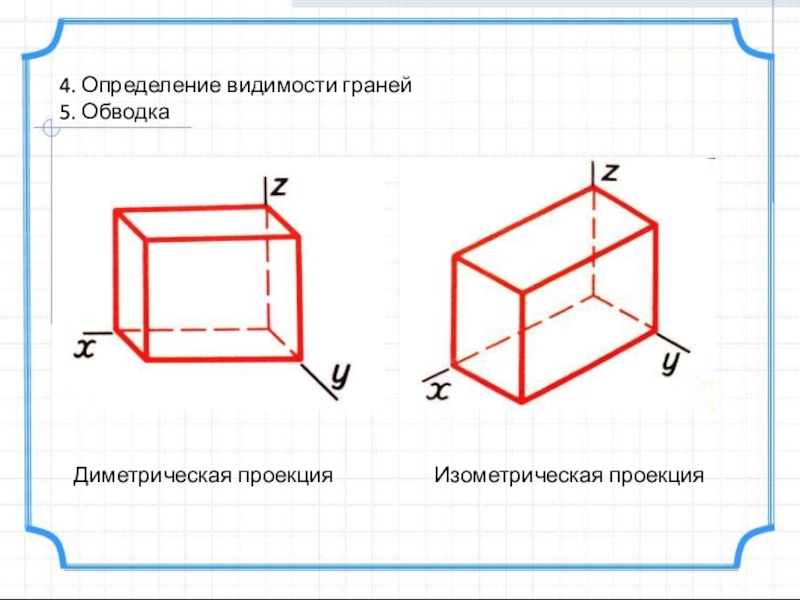

- 44. 2. Построение вертикальных реберДиметрическая проекция Изометрическая проекция
- 45. Диметрическая проекция
- 46. Диметрическая проекция

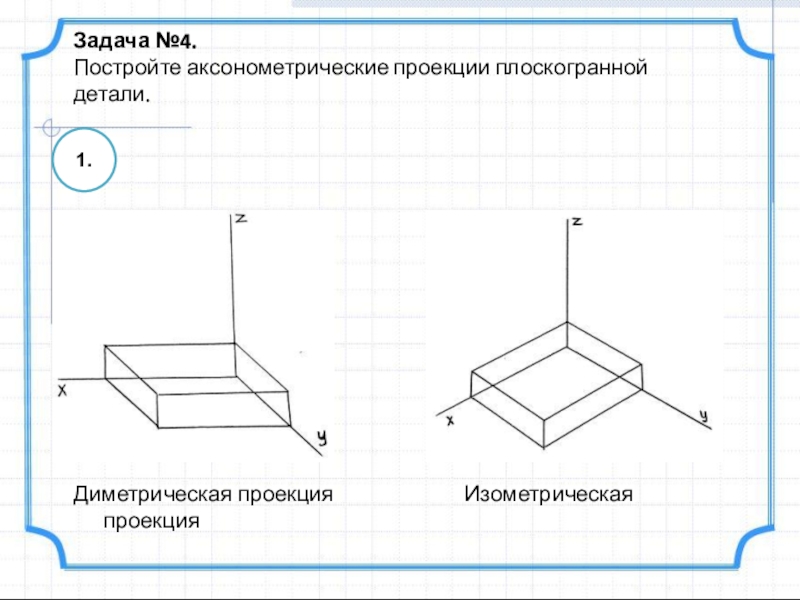

- 47. Задача №4.Постройте аксонометрические проекции плоскогранной детали.1.Диметрическая проекция
- 48. 2.Диметрическая проекция Изометрическая проекция

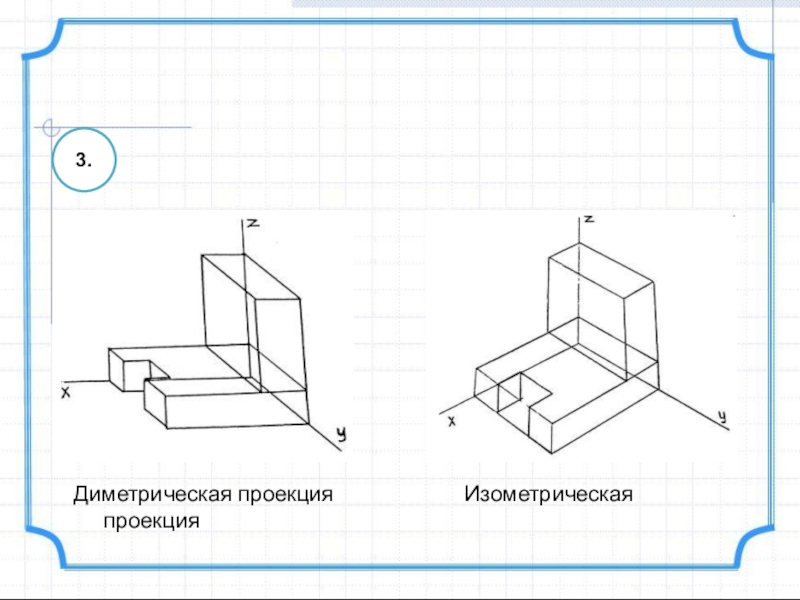

- 49. 3.Диметрическая проекция Изометрическая проекция

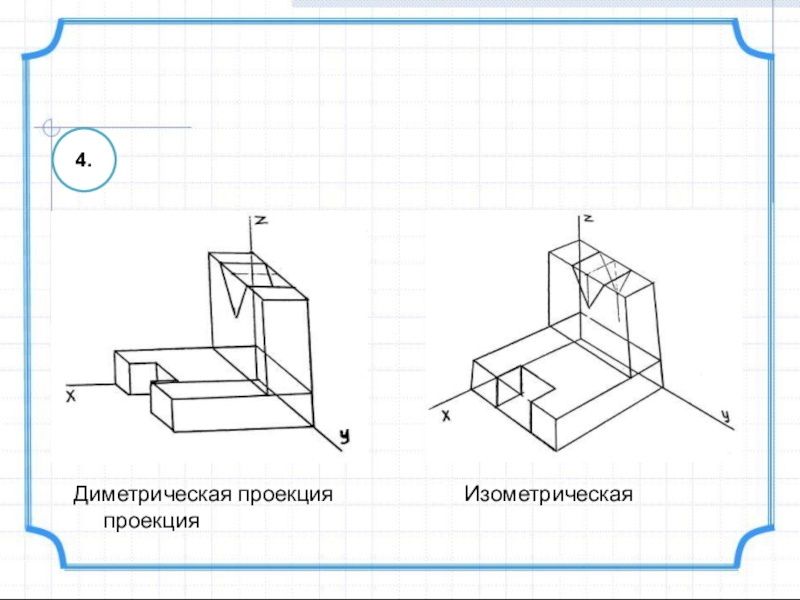

- 50. 4.Диметрическая проекция Изометрическая проекция

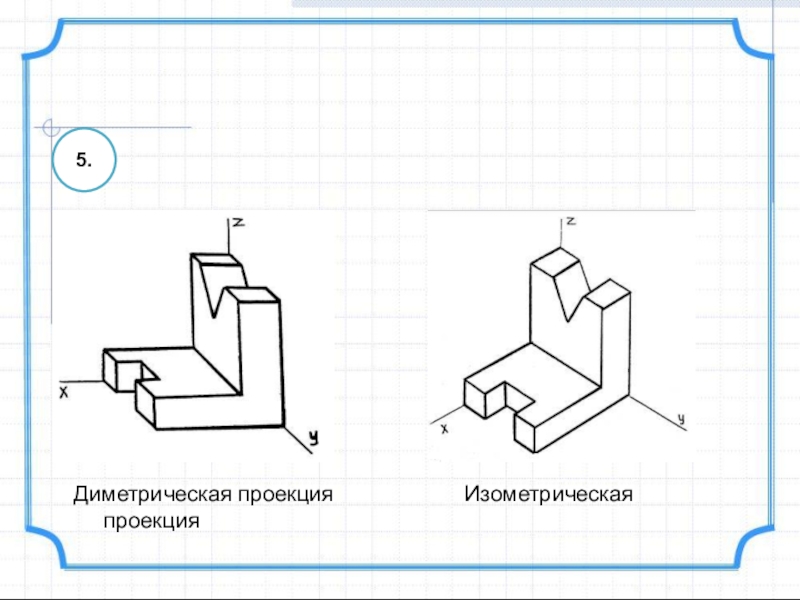

- 51. 5.Диметрическая проекция Изометрическая проекция

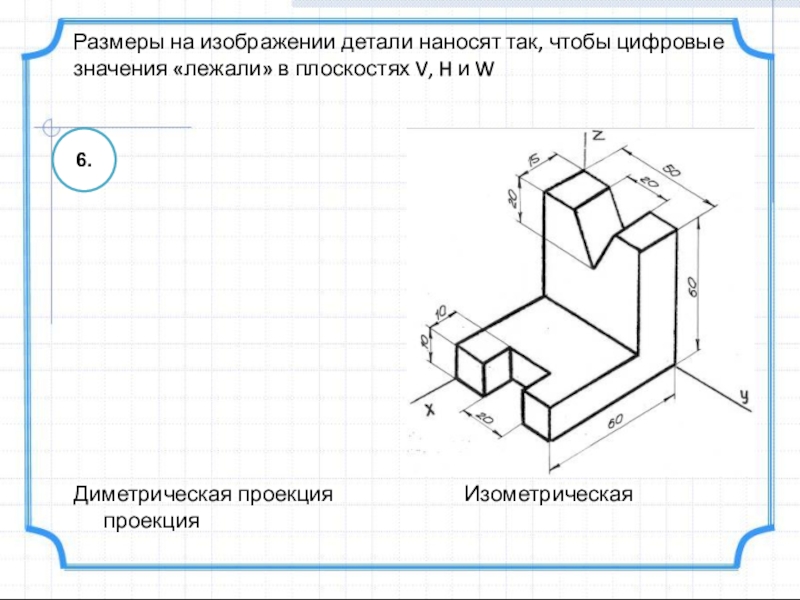

- 52. 6.Диметрическая проекция

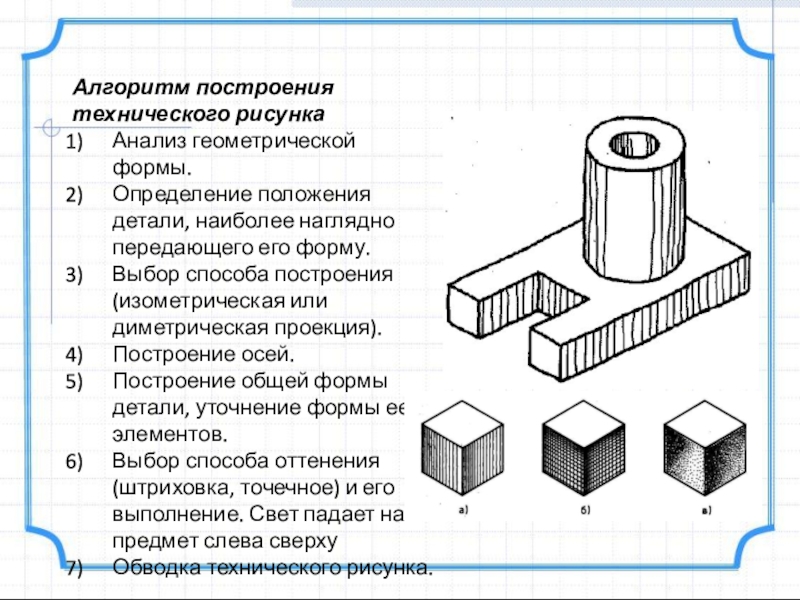

- 53. Алгоритм построения технического рисункаАнализ геометрической формы.Определение положения

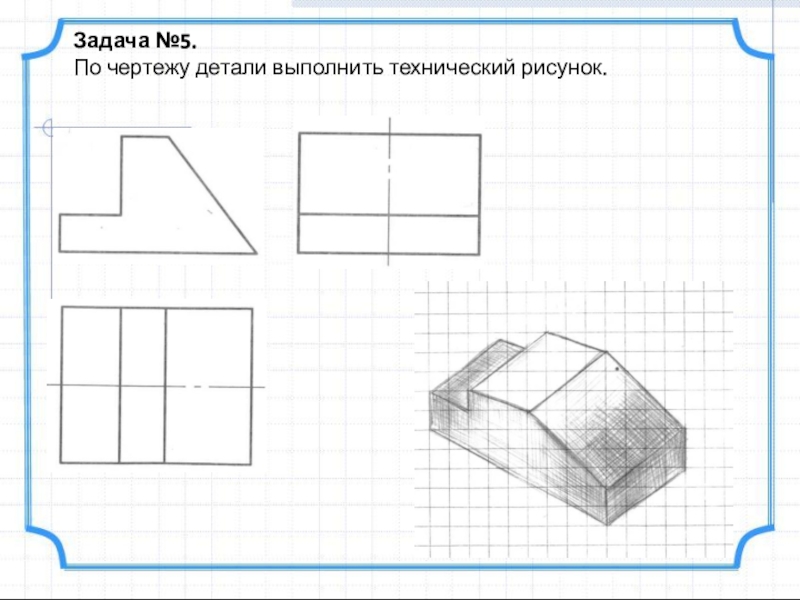

- 54. Задача №5.По чертежу детали выполнить технический рисунок.

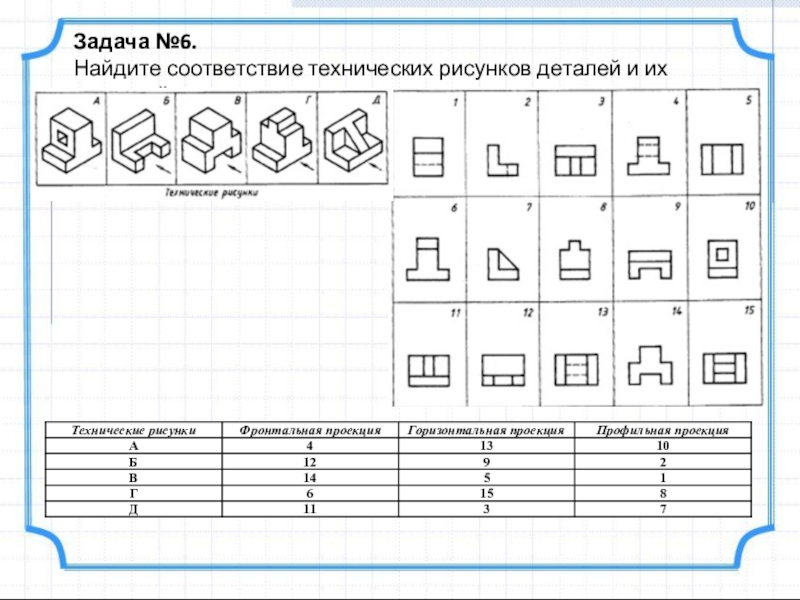

- 55. Задача №6.Найдите соответствие технических рисунков деталей и их проекций.
- 56. V. Чертёжные инструменты и принадлежности1. Чертежная доскаИзобретатель

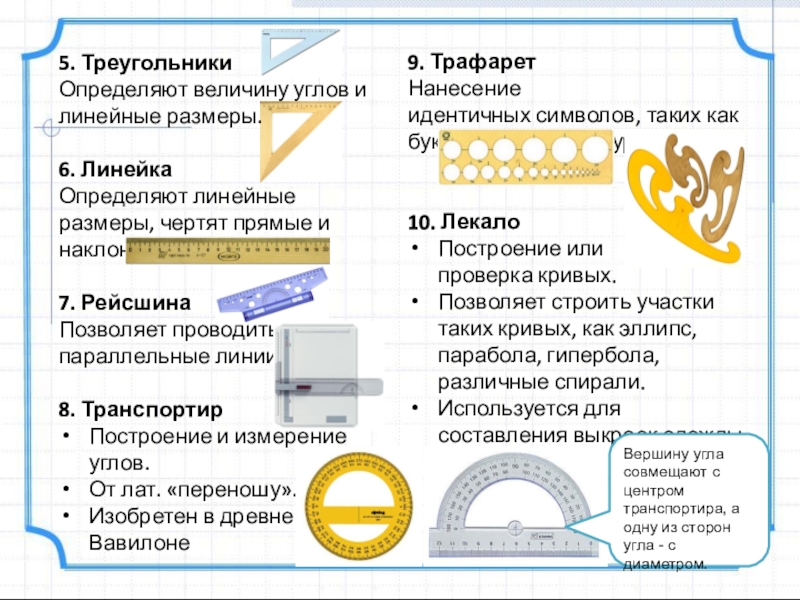

- 57. 5. ТреугольникиОпределяют величину углов и линейные размеры.
- 58. 11. Карандаш (от тюрк. «чёрный камень»)Черный пишущий
- 59. VI. Система автоматизированного проектированияСАПР (CAD System - Computer

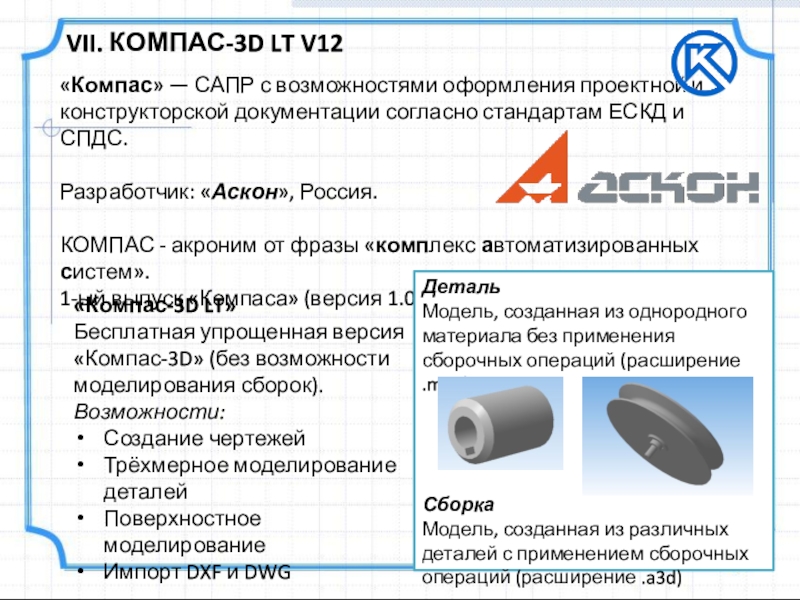

- 60. VII. КОМПАС-3D LT V12«Компас» — САПР с

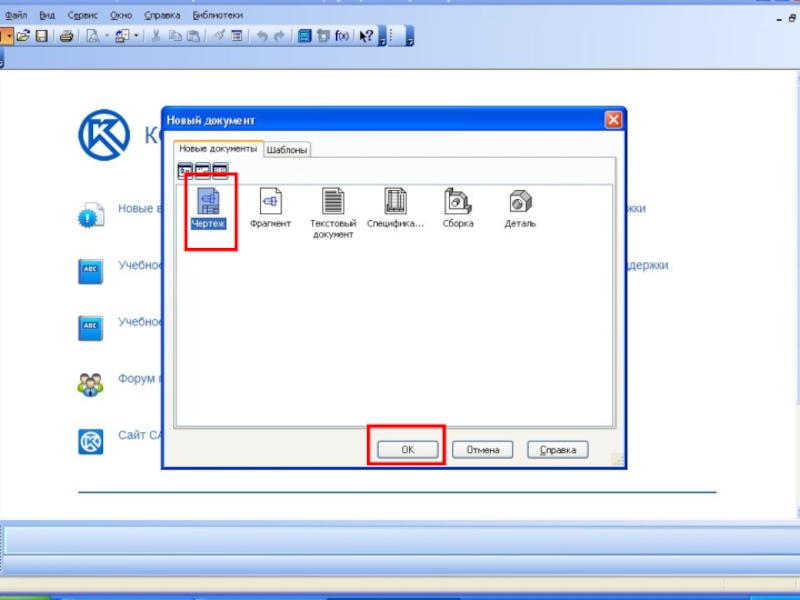

- 61. VIII. Практическая работаЗадание: создать чертеж в САПР
- 62. Слайд 62
- 63. Выполнить команду в строке меню Вставка В выпадающем меню Основная надпись
- 64. Слайд 64
- 65. Слайд 65

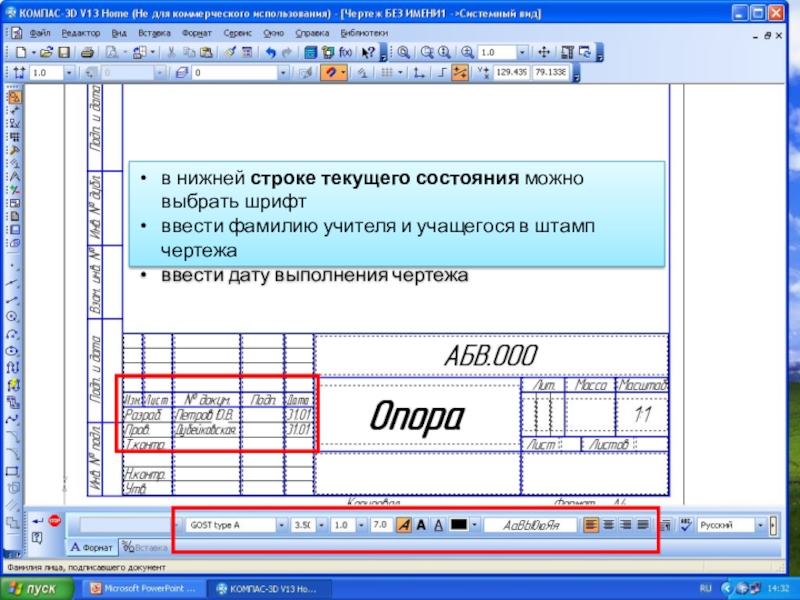

- 66. в нижней строке текущего состояния можно выбрать
- 67. с помощью лупы можно увеличить масштаб чтобы

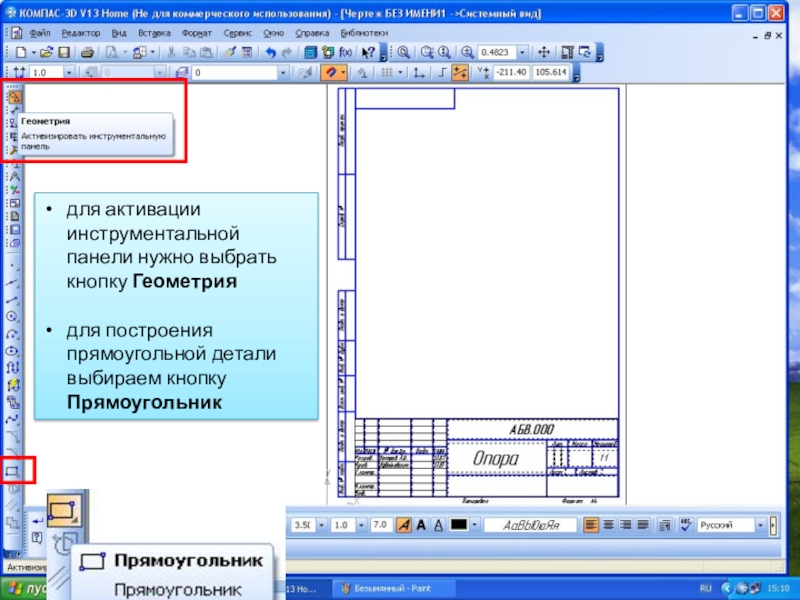

- 68. для активации инструментальной панели нужно выбрать кнопку Геометриядля построения прямоугольной детали выбираем кнопку Прямоугольник
- 69. Слайд 69

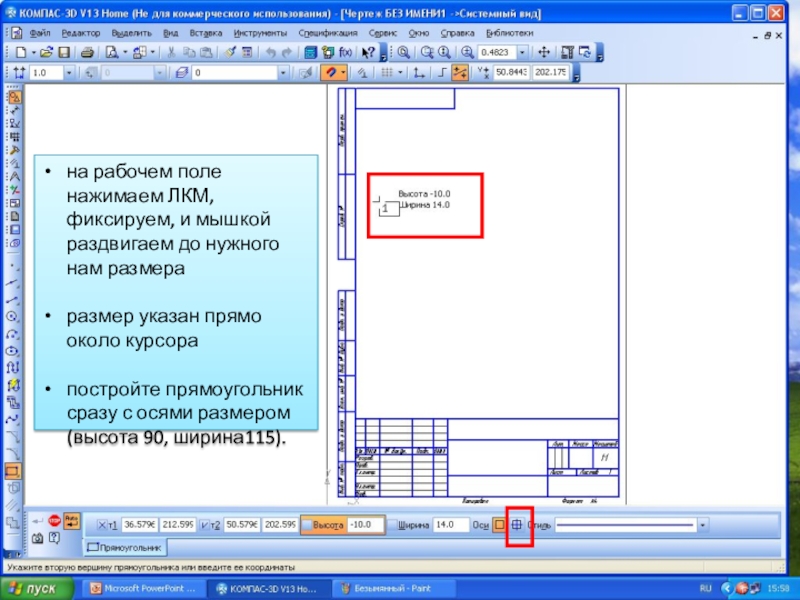

- 70. на рабочем поле нажимаем ЛКМ, фиксируем, и
- 71. Слайд 71
- 72. Для перехода к следующей команде нужно с помощью ЛКМ выбрать кнопку стоп

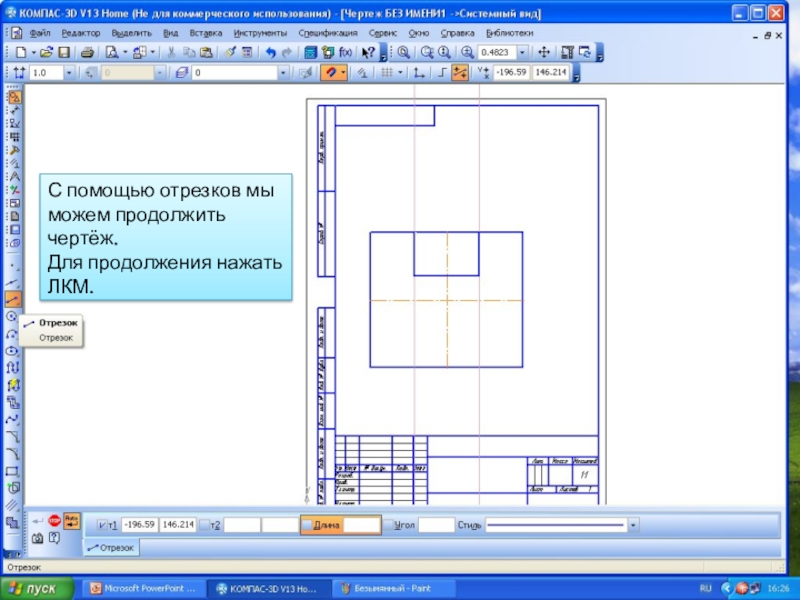

- 73. С помощью отрезков мы можем продолжить чертёж.Для продолжения нажать ЛКМ.

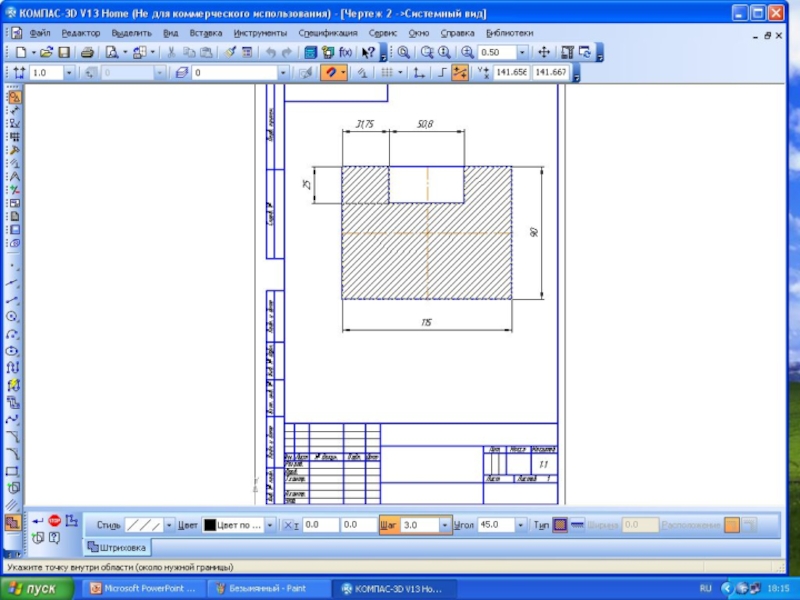

- 74. Чтобы заштриховать деталь нужно ЛКМ выбрать -штриховка;-в строке текущего состояния (металл)

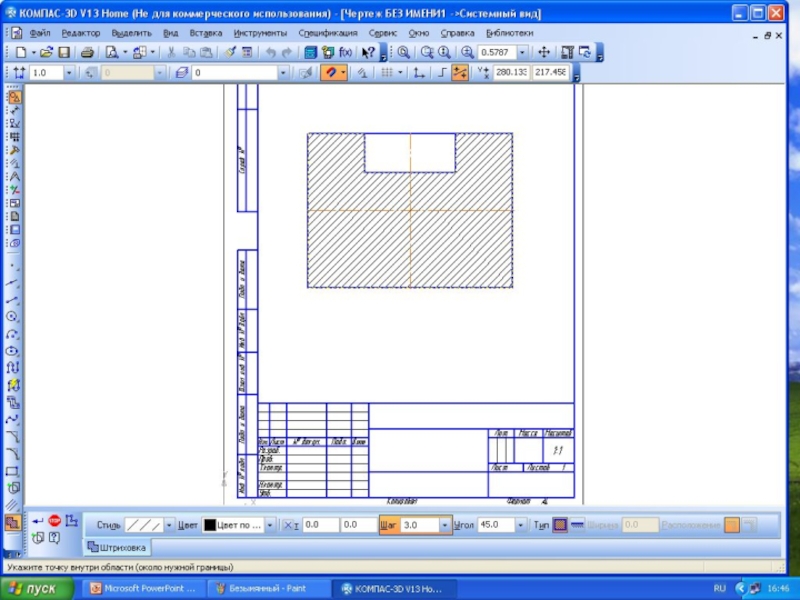

- 75. Слайд 75

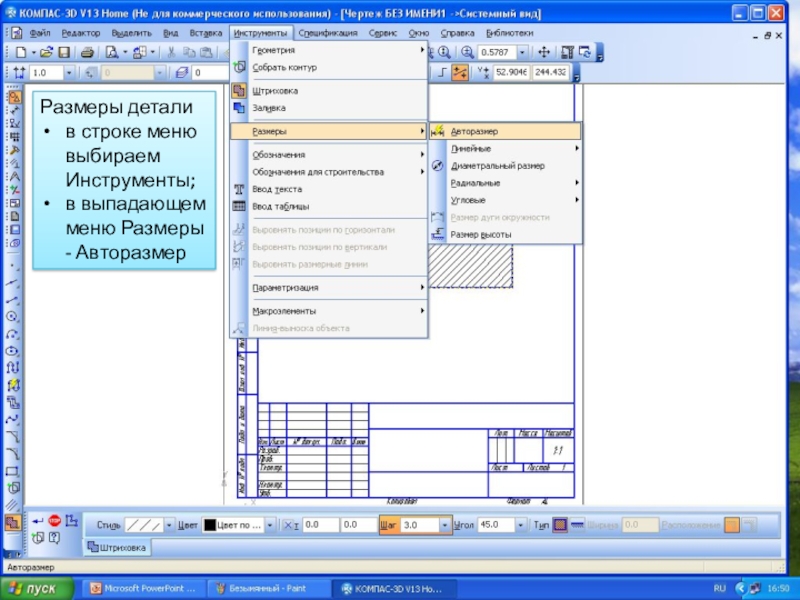

- 76. Размеры детали в строке меню выбираем Инструменты;в выпадающем меню Размеры - Авторазмер
- 77. С помощью ЛКМ выставляем основные размеры детали
- 78. Слайд 78

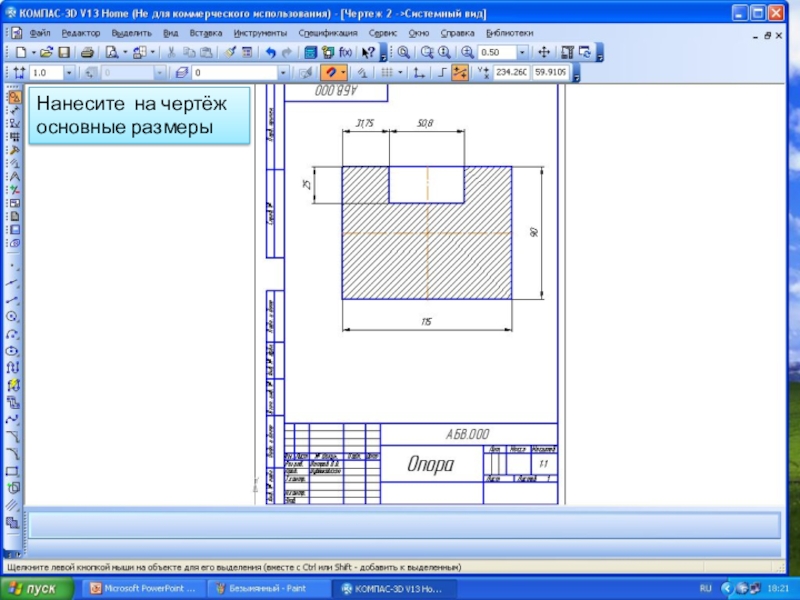

- 79. Нанесите на чертёж основные размеры

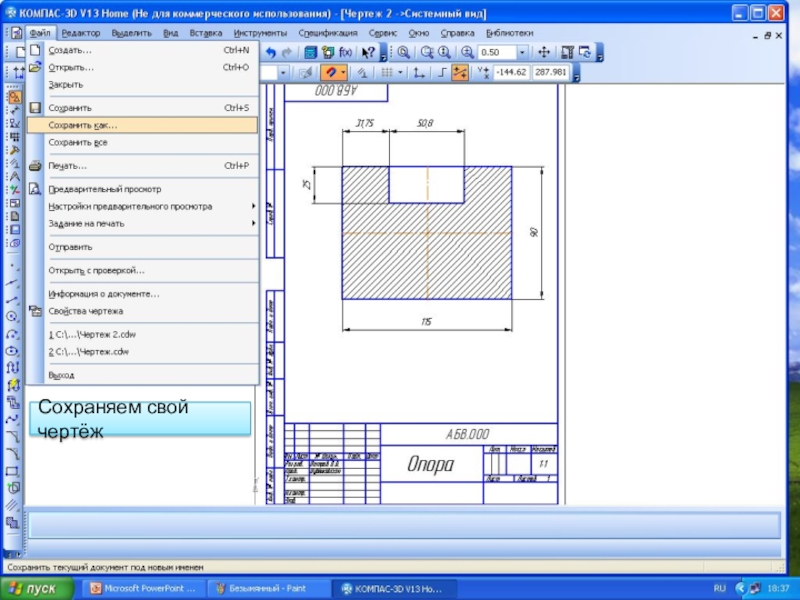

- 80. Сохраняем свой чертёж
- 81. Домашнее заданиеПостроить чертеж, эскиз и технический рисунок
I. Историческая справкаПри строительстве жилищ, крепостей и других сооружений появились первые чертежи, которые назывались «планами». Эти чертежи обычно выполнялись в натуральную величину непосредственно на земле, на месте будущего сооружения. В дальнейшем планы-чертежи стали выполнять на пергаменте,
Слайд 2I. Историческая справка
При строительстве жилищ, крепостей и других сооружений появились первые
чертежи, которые назывались «планами». Эти чертежи обычно выполнялись в натуральную величину непосредственно на земле, на месте будущего сооружения.
В дальнейшем планы-чертежи стали выполнять на пергаменте, дереве и холсте в уменьшенном виде. На чертежах старались показать как форму, так и размеры предметов.
Слайд 5Россия
Первые упоминания о русских чертежах датируются серединой XVI в. Дошедшие до
наших дней – XVII в.
Андрей ЧОХОВ (1545 - 1629)
Отлил в 1586г. по своим чертежам Царь-пушку.
ПЁТР I (1672 — 1725)
Развитие кораблестроения
Михаил Васильевич ЛОМОНОСОВ (1711 – 1765)
Слайд 6Начертательная геометрия
Изучение способов построения трёхмерных объектов на двухмерной плоскости.
Является теоретическим фундаментом
практического выполнения технических чертежей, обеспечивая их выразительность и точность.
Возможность изготовления по чертежам реальных изделий.
Возможность изготовления по чертежам реальных изделий.
Чертеж – это язык, необходимый инженеру, создающему какой-либо проект, а также всем тем, кто должен руководить его осуществлением, и, наконец, мастерам, которые должны сами изготовлять различные части
Если чертеж является языком техники, одинаково понятным всем образованным народам, то начертательная геометрия служит грамматикой этого мирового языка, так как она учит нас правильно читать чужие и излагать на нем наши собственные мысли, пользуясь в качестве слов одними только линиями и точками как элементами всякого изображения

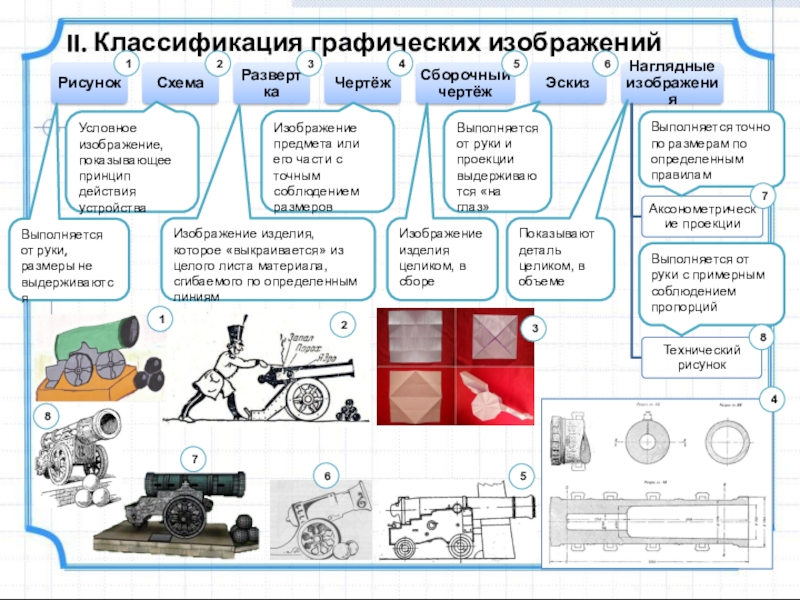

Слайд 7II. Классификация графических изображений
Выполняется от руки, размеры не выдерживаются
Условное изображение, показывающее
принцип действия устройства
Изображение изделия, которое «выкраивается» из целого листа материала, сгибаемого по определенным линиям
Изображение предмета или его части с точным соблюдением размеров
Изображение изделия целиком, в сборе
Выполняется от руки и проекции выдерживаются «на глаз»
Выполняется от руки с примерным соблюдением пропорций
Выполняется точно по размерам по определенным правилам
Показывают деталь целиком, в объеме
1
2
6
5
4
3
7
8

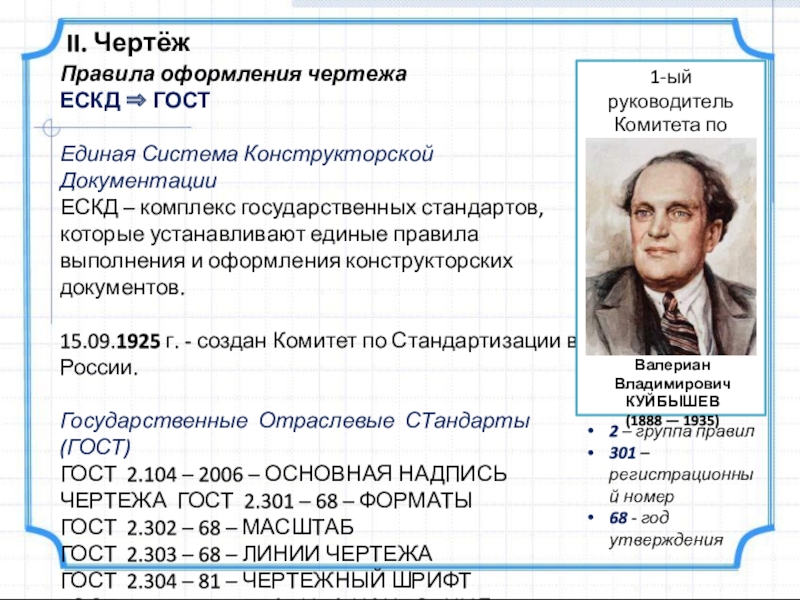

Слайд 8II. Чертёж
Правила оформления чертежа
ЕСКД ГОСТ
Единая Система Конструкторской Документации
ЕСКД – комплекс
государственных стандартов, которые устанавливают единые правила выполнения и оформления конструкторских документов.
15.09.1925 г. - создан Комитет по Стандартизации в России.
Государственные Отраслевые СТандарты (ГОСТ)
ГОСТ 2.104 – 2006 – ОСНОВНАЯ НАДПИСЬ ЧЕРТЕЖА ГОСТ 2.301 – 68 – ФОРМАТЫ
ГОСТ 2.302 – 68 – МАСШТАБ
ГОСТ 2.303 – 68 – ЛИНИИ ЧЕРТЕЖА
ГОСТ 2.304 – 81 – ЧЕРТЕЖНЫЙ ШРИФТ
ГОСТ 2.307 – 68 – ПРАВИЛА НАНЕСЕНИЯ РАЗМЕРОВ
15.09.1925 г. - создан Комитет по Стандартизации в России.
Государственные Отраслевые СТандарты (ГОСТ)
ГОСТ 2.104 – 2006 – ОСНОВНАЯ НАДПИСЬ ЧЕРТЕЖА ГОСТ 2.301 – 68 – ФОРМАТЫ
ГОСТ 2.302 – 68 – МАСШТАБ
ГОСТ 2.303 – 68 – ЛИНИИ ЧЕРТЕЖА
ГОСТ 2.304 – 81 – ЧЕРТЕЖНЫЙ ШРИФТ
ГОСТ 2.307 – 68 – ПРАВИЛА НАНЕСЕНИЯ РАЗМЕРОВ
2 – группа правил
301 – регистрационный номер
68 - год утверждения

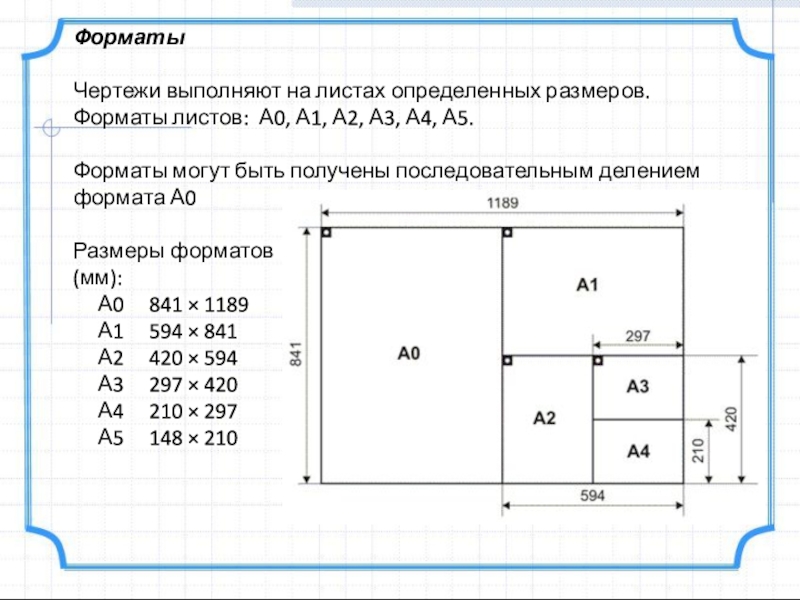

Слайд 9Форматы
Чертежи выполняют на листах определенных размеров.
Форматы листов: А0, А1, А2, А3,
А4, А5.
Форматы могут быть получены последовательным делением формата А0
Размеры форматов (мм):
А0 841 × 1189
А1 594 × 841
А2 420 × 594
А3 297 × 420
А4 210 × 297
А5 148 × 210
Форматы могут быть получены последовательным делением формата А0
Размеры форматов (мм):
А0 841 × 1189
А1 594 × 841
А2 420 × 594
А3 297 × 420
А4 210 × 297
А5 148 × 210

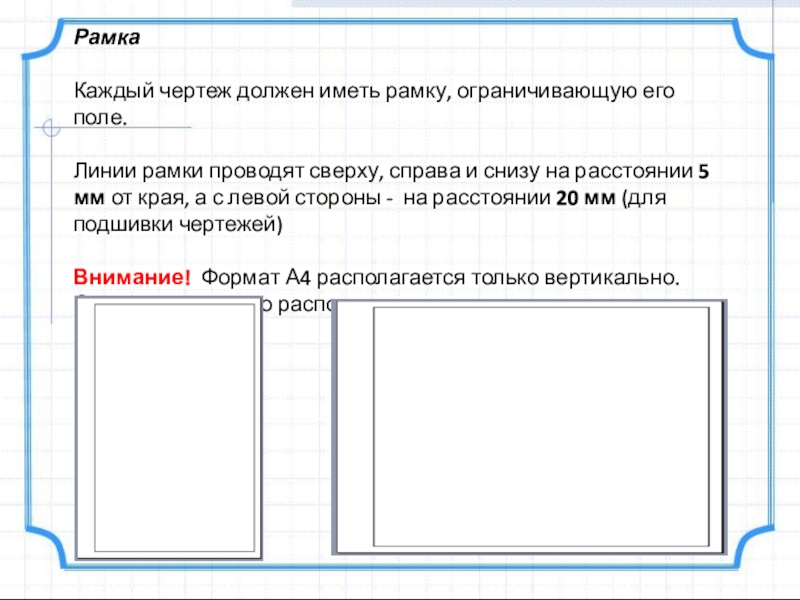

Слайд 10Рамка
Каждый чертеж должен иметь рамку, ограничивающую его поле.
Линии рамки проводят
сверху, справа и снизу на расстоянии 5 мм от края, а с левой стороны - на расстоянии 20 мм (для подшивки чертежей)
Внимание! Формат А4 располагается только вертикально.
Остальные - можно располагать и вертикально, и горизонтально.
Внимание! Формат А4 располагается только вертикально.
Остальные - можно располагать и вертикально, и горизонтально.

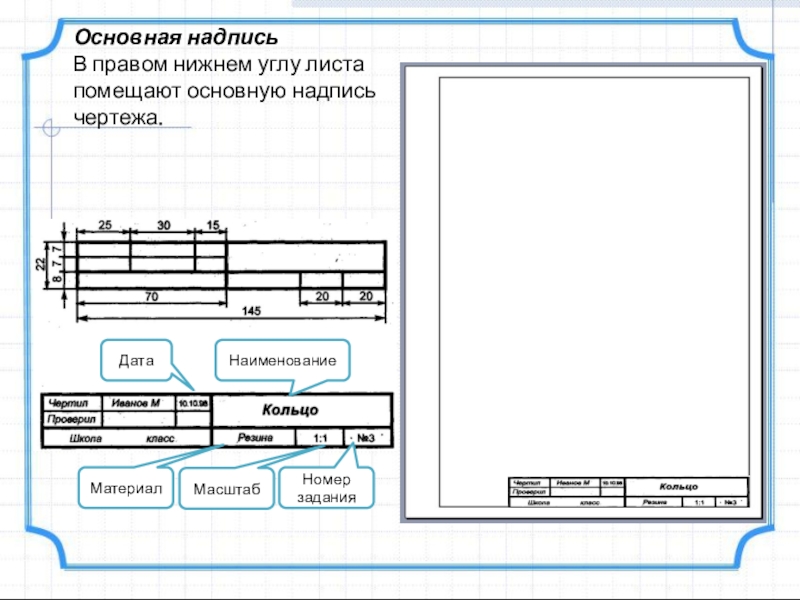

Слайд 11Основная надпись
В правом нижнем углу листа помещают основную надпись чертежа.
Дата
Наименование
Материал
Масштаб
Номер
задания

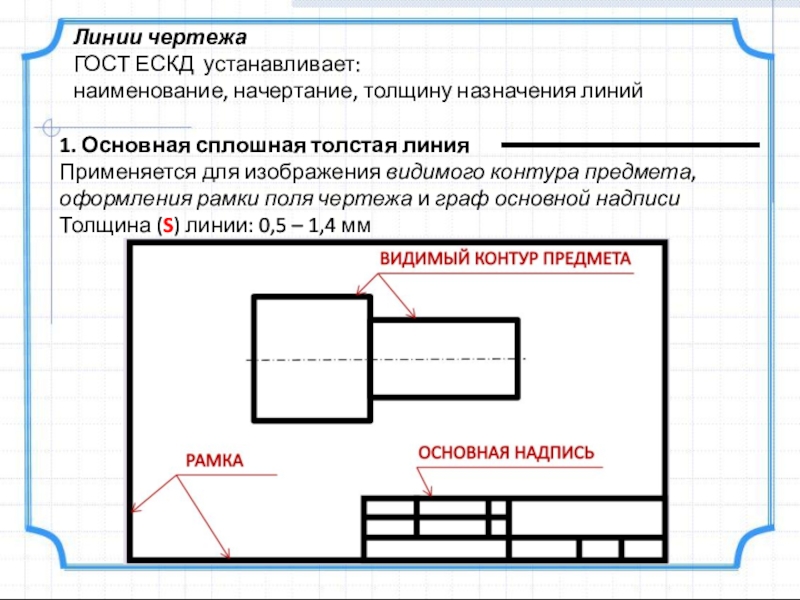

Слайд 12Линии чертежа
ГОСТ ЕСКД устанавливает:
наименование, начертание, толщину назначения линий
1. Основная
сплошная толстая линия
Применяется для изображения видимого контура предмета, оформления рамки поля чертежа и граф основной надписи
Толщина (S) линии: 0,5 – 1,4 мм
Применяется для изображения видимого контура предмета, оформления рамки поля чертежа и граф основной надписи
Толщина (S) линии: 0,5 – 1,4 мм

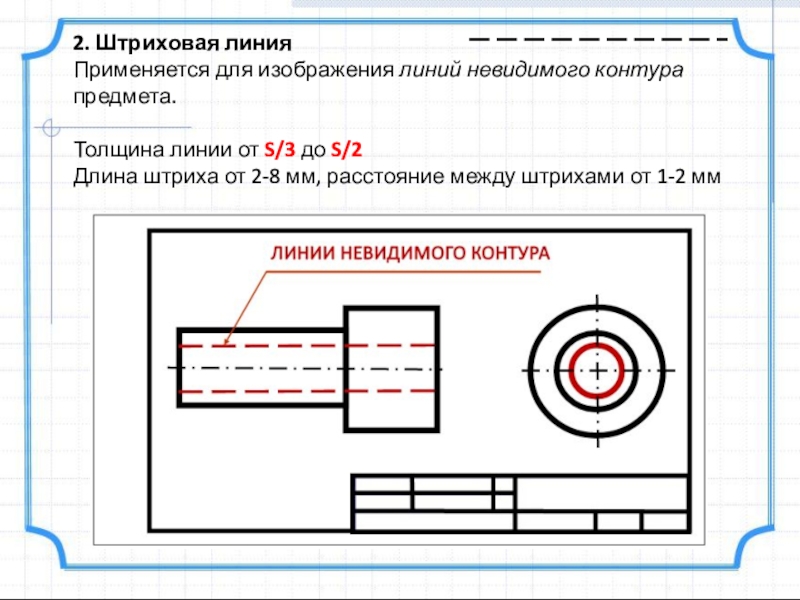

Слайд 132. Штриховая линия
Применяется для изображения линий невидимого контура предмета.
Толщина линии
от S/3 до S/2
Длина штриха от 2-8 мм, расстояние между штрихами от 1-2 мм
Длина штриха от 2-8 мм, расстояние между штрихами от 1-2 мм

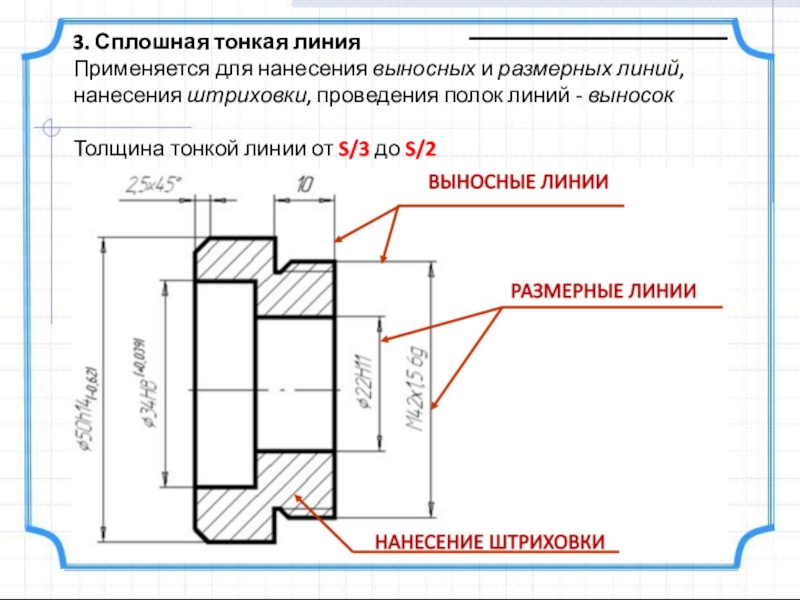

Слайд 143. Сплошная тонкая линия
Применяется для нанесения выносных и размерных линий, нанесения
штриховки, проведения полок линий - выносок
Толщина тонкой линии от S/3 до S/2
Толщина тонкой линии от S/3 до S/2

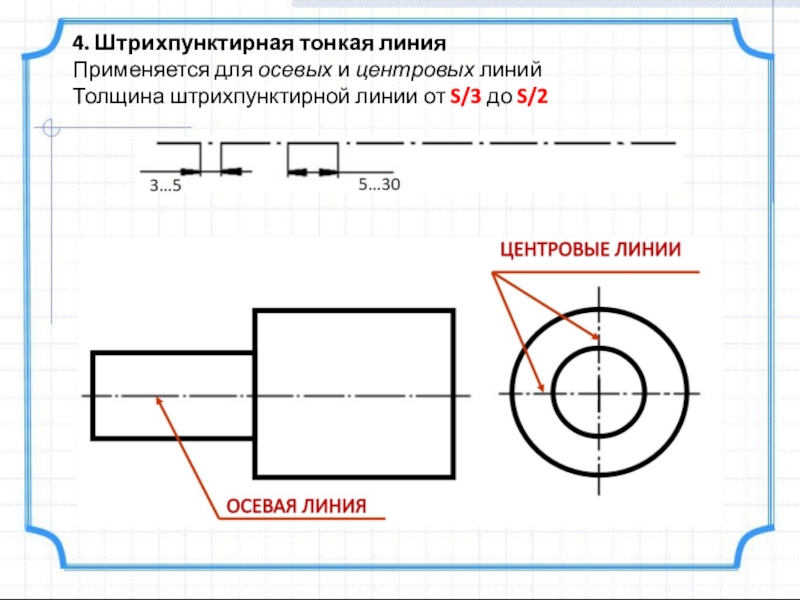

Слайд 154. Штрихпунктирная тонкая линия
Применяется для осевых и центровых линий
Толщина штрихпунктирной
линии от S/3 до S/2
Слайд 165. Сплошная волнистая линия
Применяется для изображения линий обрыва, разграничения вида и
разреза
Толщина волнистой линии от S/3 до S/2
Толщина волнистой линии от S/3 до S/2

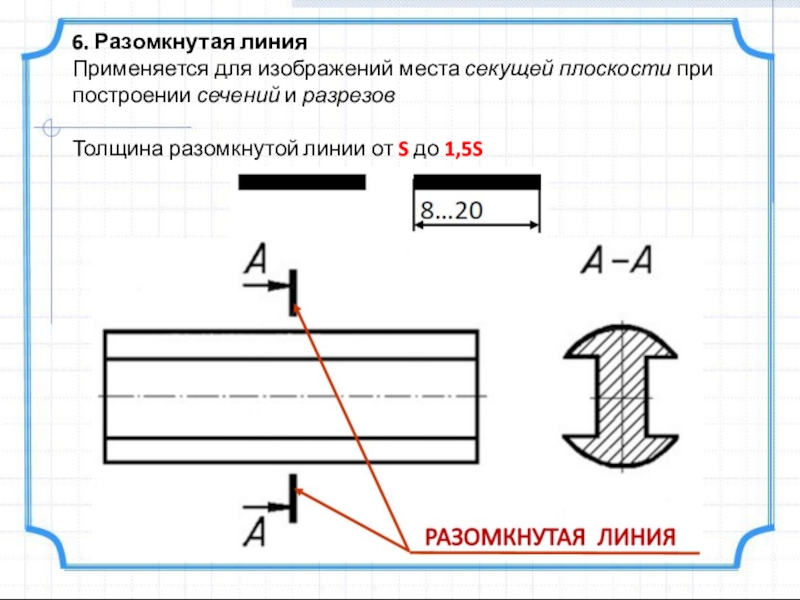

Слайд 176. Разомкнутая линия
Применяется для изображений места секущей плоскости при построении сечений
и разрезов
Толщина разомкнутой линии от S до 1,5S
Толщина разомкнутой линии от S до 1,5S
Слайд 187. Штрихпунктирная тонкая с двумя точками линия
Применяется для изображения линий
сгиба на развёртках
Толщина линии от S/3 до S/2
Толщина линии от S/3 до S/2
Слайд 198. Линия сплошная тонкая с изломом
Применяется для изображения длинных линий обрыва
Толщина
линии от S/3 до S/2

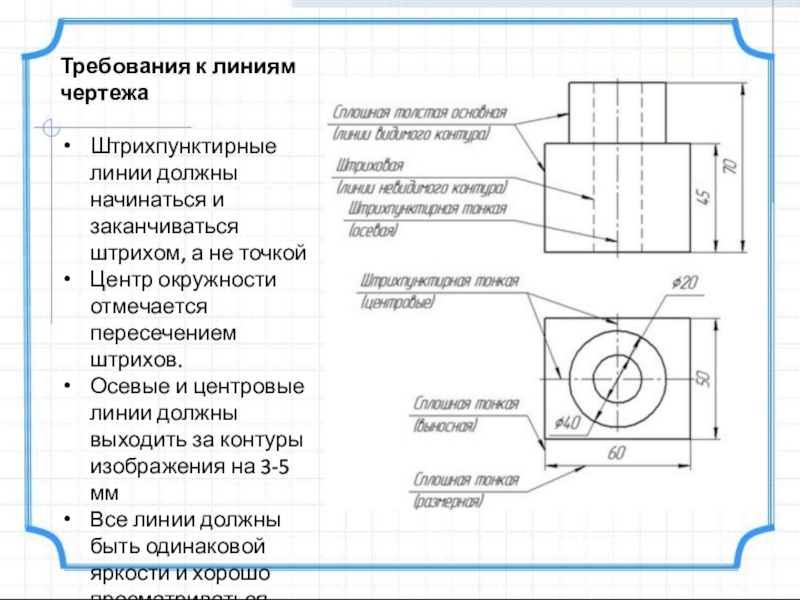

Слайд 20Требования к линиям чертежа
Штрихпунктирные линии должны начинаться и заканчиваться штрихом, а
не точкой
Центр окружности отмечается пересечением штрихов.
Осевые и центровые линии должны выходить за контуры изображения на 3-5 мм
Все линии должны быть одинаковой яркости и хорошо просматриваться
Центр окружности отмечается пересечением штрихов.
Осевые и центровые линии должны выходить за контуры изображения на 3-5 мм
Все линии должны быть одинаковой яркости и хорошо просматриваться

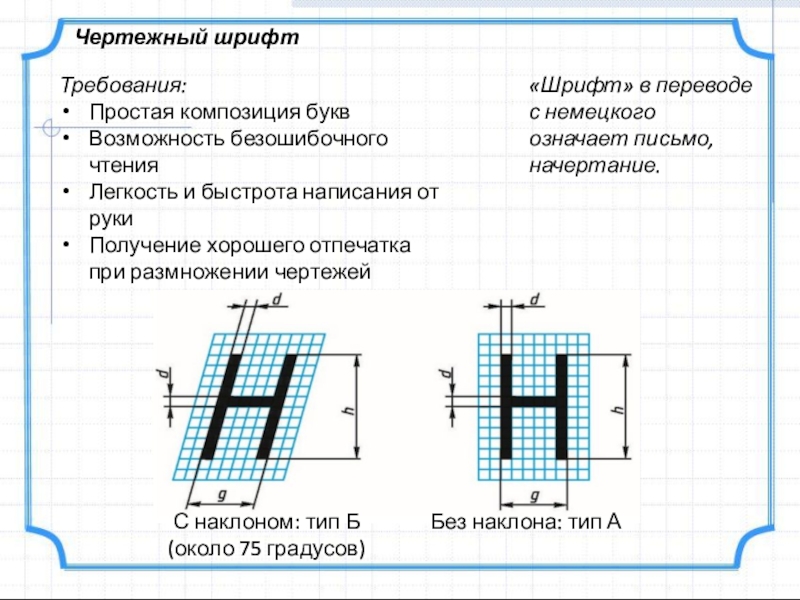

Слайд 21Чертежный шрифт

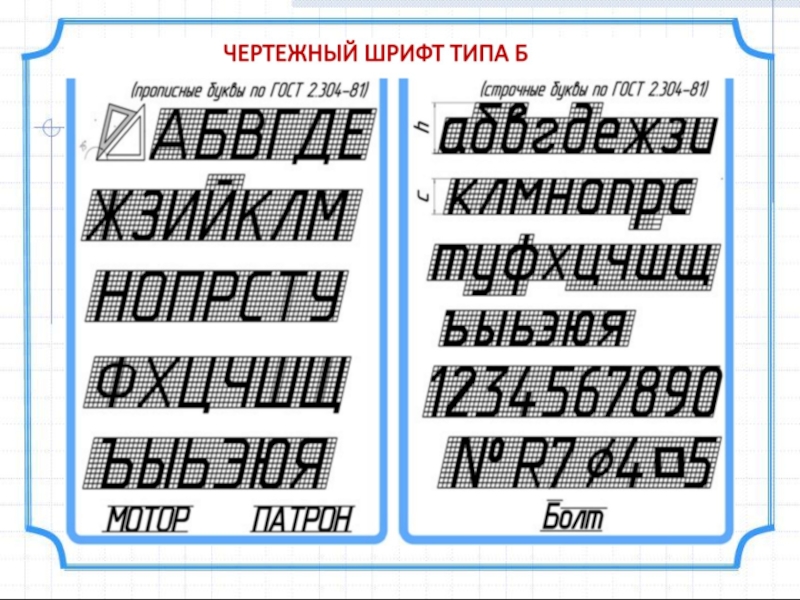

С наклоном: тип Б (около 75 градусов)
Без наклона: тип
А
Требования:
Простая композиция букв
Возможность безошибочного чтения
Легкость и быстрота написания от руки
Получение хорошего отпечатка при размножении чертежей
«Шрифт» в переводе с немецкого означает письмо, начертание.
Слайд 23Масштаб
Отношение линейных размеров изображения предмета на чертеже к его действительным размерам.
Масштабы
уменьшения 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:25; 1:800; 1:1000
Натуральная величина 1:1
Масштабы увеличения 2:1; 25:1; 4:1; 5:1; 10:1; 20:1; 50:1; 10 0:1
Натуральная величина 1:1
Масштабы увеличения 2:1; 25:1; 4:1; 5:1; 10:1; 20:1; 50:1; 10 0:1
Примечание:
На чертеже, выполненном в любом масштабе, проставляют действительные размеры!
Слайд 24Размеры
Служат для определения величины того или иного изделия или какой-либо его
части по чертежу.
1-ый вариант классификации:
1-ый вариант классификации:
2-ой вариант классификации:
Слайд 25Правила нанесения размеров
Общее количество размеров на чертеже должно быть минимальным, но
достаточным для изготовления и контроля детали.
Размеры наносятся с помощью выносных и размерных линий.
Размер (в миллиметрах) проставляют над размерной линией слева направо и снизу вверх.
Стрелка касается выносной линии.
Размеры наносятся с помощью выносных и размерных линий.
Размер (в миллиметрах) проставляют над размерной линией слева направо и снизу вверх.
Стрелка касается выносной линии.
При большом количестве параллельных размерных линий, размерные числа проставляются в шахматном порядке.
Если для размерного числа мало места, то его выносят на полку.
При обозначении двух и более одинаковых отверстий, размер выносят на полку, с указанием количества отверстий.
Габаритные размеры наносят в последнюю очередь.
Используются графические знаки s (толщина детали), R знак радиуса, Ø знак диаметра, □ знак квадрата.
Слайд 27Расположение видов на чертеже
Изображения детали на чертеже — это проекции контуров
детали на основные плоскости пространства.
Плоскость V – фронтальная плоскость.
Проецирование на одну плоскость проекций.
При изображении методом прямоугольного проецирования на одну плоскость разных объектов можно получить одну и ту же проекцию
Слайд 28Проецирование на две плоскости проекций.
V-фронтальная плоскость
H-горизонтальная плоскость
Необходимость в третьей проекции возникает
тогда, когда двух проекций бывает недостаточно для определения формы предмета.
Слайд 29Проецирование на три плоскости проекций.
V-фронтальная плоскость
H-горизонтальная плоскость
W-профильная плоскость
Слайд 30Вид спереди (прямо)
Изображение, полученное на фронтальной плоскости проекции.
Должен показывать форму детали
с наибольшей наглядностью.
Вид слева
Изображение, полученное на профильной плоскости проекции.
Должен располагаться на чертеже справа от вида прямо.
Вид сверху
Изображение, полученное на горизонтальной плоскости проекции.
Должен располагаться на чертеже под видом прямо.
Вид – это изображение, обращенной к наблюдателю видимой поверхности предмета.
Слайд 31Задача №1.
Выполните чертеж модели состоящий из 3 видов: вида спереди, вида
сверху и вида слева.
1) Брусок
2) Продольный паз на бруске
Слайд 34III. Эскиз
Чертеж детали, выполненный по правилам прямоугольного проецирования от руки и
в глазомерном масштабе
Требования к выполнению эскиза
Соблюдаются все правила, установленные стандартами ЕСКД для чертежей.
Выполняют мягкими карандашами на бумаге в клетку, совмещая осевые и контурные линии чертежа с линиями сетки бумаги.
Задача №2.
Выполните эскиз детали стойка.
Слайд 351. Чертим рамку ограничивающую поле чертежа и графы основной надписи. Вычерчиваем
тонкими линиями габаритные прямоугольники, проводим осевые и центровые линии.
Слайд 406. Обводим эскиз сплошными основными линиями. Обмеряем деталь, наносим размерные числа
и заполняем основную надпись.
Слайд 41IV. Технический рисунок
Изображение детали, выполненное по правилам аксонометрических проекций от руки,
с соблюдением глазомерного масштаба.
Слайд 42Построение осей аксонометрических проекций
Диметрическая проекция
Изометрическая проекция
Правила для аксонометрических проекций
Вдоль оси Y
половина длины от реальной
Все размеры натуральные
Слайд 43Задача №3.
Постройте аксонометрические проекции прямоугольного параллелепипеда.
1. Построение осей аксонометрических проекций и
нижнего основания прямоугольного параллелепипеда.
Диметрическая проекция Изометрическая проекция
Слайд 45Диметрическая проекция
Изометрическая проекция
3. Построение боковых граней и верхнего основания
Слайд 47Задача №4.
Постройте аксонометрические проекции плоскогранной детали.
1.
Диметрическая проекция
Изометрическая проекция
Слайд 526.
Диметрическая проекция
Изометрическая проекция
Размеры на изображении детали наносят так, чтобы цифровые значения «лежали» в плоскостях V, H и W
Слайд 53Алгоритм построения технического рисунка
Анализ геометрической формы.
Определение положения детали, наиболее наглядно передающего
его форму.
Выбор способа построения (изометрическая или диметрическая проекция).
Построение осей.
Построение общей формы детали, уточнение формы ее элементов.
Выбор способа оттенения (штриховка, точечное) и его выполнение. Свет падает на предмет слева сверху
Обводка технического рисунка.
Выбор способа построения (изометрическая или диметрическая проекция).
Построение осей.
Построение общей формы детали, уточнение формы ее элементов.
Выбор способа оттенения (штриховка, точечное) и его выполнение. Свет падает на предмет слева сверху
Обводка технического рисунка.
Слайд 56V. Чертёжные инструменты и принадлежности
1. Чертежная доска
Изобретатель Вальтер Хебель (1919г.)
Чертежные доски
больших размеров (А2 и А1) называются кульманами.
2. Бумага чертежная
Выпускается рулонами и отдельными листами.
Лучшей чертежной бумагой считается ватман.
2. Бумага чертежная
Выпускается рулонами и отдельными листами.
Лучшей чертежной бумагой считается ватман.
3. Миллиметровая бумага
Применяется для составления эскизов.
Линии миллиметровки могут быть любого цвета кроме черного - обычно синий, оранжевый.
4. Калька
Полупрозрачная (вощеная) бумага.
Применяется для копирования чертежей.
Слайд 575. Треугольники
Определяют величину углов и линейные размеры.
6. Линейка
Определяют линейные размеры,
чертят прямые и наклонные линии.
7. Рейсшина
Позволяет проводить параллельные линии.
8. Транспортир
Построение и измерение углов.
От лат. «переношу».
Изобретен в древнем Вавилоне
7. Рейсшина
Позволяет проводить параллельные линии.
8. Транспортир
Построение и измерение углов.
От лат. «переношу».
Изобретен в древнем Вавилоне
9. Трафарет
Нанесение идентичных символов, таких как буквы, цифры и фигуры.
10. Лекало
Построение или проверка кривых.
Позволяет строить участки таких кривых, как эллипс, парабола, гипербола, различные спирали.
Используется для составления выкроек одежды.
Вершину угла совмещают с центром транспортира, а одну из сторон угла - с диаметром.
Слайд 5811. Карандаш (от тюрк. «чёрный камень»)
Черный пишущий стержень (грифель), в деревянной
оправе.
Степени твёрдости: мягкий (М, 2М, 3М), средней твёрдости (ТМ), твёрдый (Т, 2Т)
12. Точилка для карандашей
13. Резинка (Ластик)
Степени твёрдости: мягкий (М, 2М, 3М), средней твёрдости (ТМ), твёрдый (Т, 2Т)
12. Точилка для карандашей
13. Резинка (Ластик)
14. Готовальня
Набор чертёжных инструментов, заключённый в специальный футляр.
Чертежный или круговой циркуль
Вычерчивание окружностей диаметром до 300 мм
Кронциркуль
Служит для вычерчивания окружностей диаметром от 2 до 8 мм
Микроциркуль или разметочный кронциркуль
Снятие и перенесение линейных размеров
Рейсфедер
Нем. Reißfeder, от reißen — чертить и Feder — перо
Проведение тушью или краской линий толщиной от 0,08 до 1,6 мм.
15. Кейс-папка
Слайд 59VI. Система автоматизированного проектирования
САПР (CAD System - Computer Aided Design System)
-
это система, реализующая проектирование, при котором проектные решения получают в результате вычисления и составления математических моделей на компьютере.
Примеры:
AutoCad (Autodesk, США)
ArtCam (Autodesk, США)
PTC Creo (PTC, США)
Компас (АСКОН, Россия)
ADEM (ADEM, Россия)
T-Flex (Топ-Системы, Россия)
Solid Works (SolidWorks Corp, США)
Catia (Dassault Systemes, Франция)
Примеры:
AutoCad (Autodesk, США)
ArtCam (Autodesk, США)
PTC Creo (PTC, США)
Компас (АСКОН, Россия)
ADEM (ADEM, Россия)
T-Flex (Топ-Системы, Россия)
Solid Works (SolidWorks Corp, США)
Catia (Dassault Systemes, Франция)
Слайд 60VII. КОМПАС-3D LT V12
«Компас» — САПР с возможностями оформления проектной и
конструкторской документации согласно стандартам ЕСКД и СПДС.
Разработчик: «Аскон», Россия.
КОМПАС - акроним от фразы «комплекс автоматизированных систем».
1-ый выпуск «Компаса» (версия 1.0) — 1989 г.
Разработчик: «Аскон», Россия.
КОМПАС - акроним от фразы «комплекс автоматизированных систем».
1-ый выпуск «Компаса» (версия 1.0) — 1989 г.
«Компас-3D LT»
Бесплатная упрощенная версия «Компас-3D» (без возможности моделирования сборок).
Возможности:
Создание чертежей
Трёхмерное моделирование деталей
Поверхностное моделирование
Импорт DXF и DWG
Деталь
Модель, созданная из однородного материала без применения сборочных операций (расширение .m3d)
Сборка
Модель, созданная из различных деталей с применением сборочных операций (расширение .a3d)
Слайд 61VIII. Практическая работа
Задание: создать чертеж в САПР КОМПАС-3D LT
Инструментальные панели
Панель
Геометрия
Панель свойств
Выбор формата чертежа:
Сервис – Параметры…- Текущий чертеж - Параметры листа – Формат

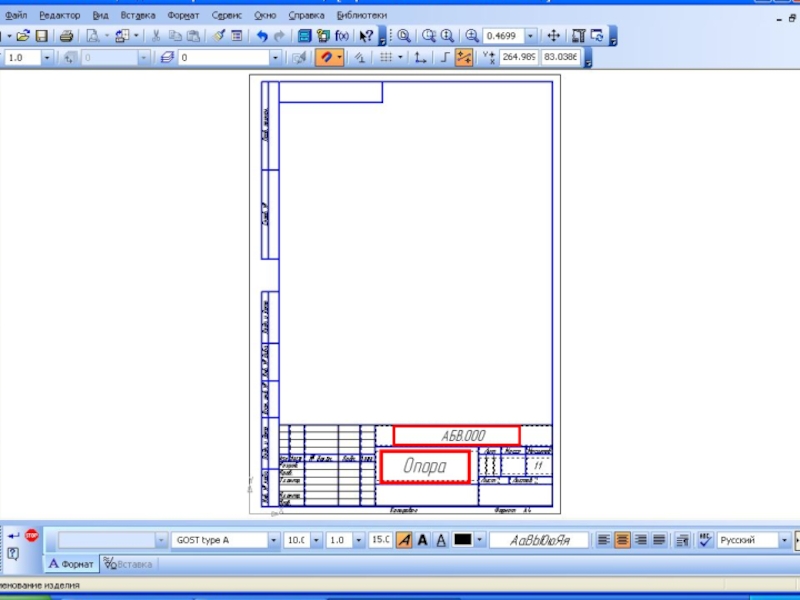

Слайд 66в нижней строке текущего состояния можно выбрать шрифт
ввести фамилию учителя и
учащегося в штамп чертежа
ввести дату выполнения чертежа
ввести дату выполнения чертежа
Слайд 67с помощью лупы можно увеличить масштаб
чтобы снять перемещение и другие
инструменты нужно нажать стоп в строке текущего состояния

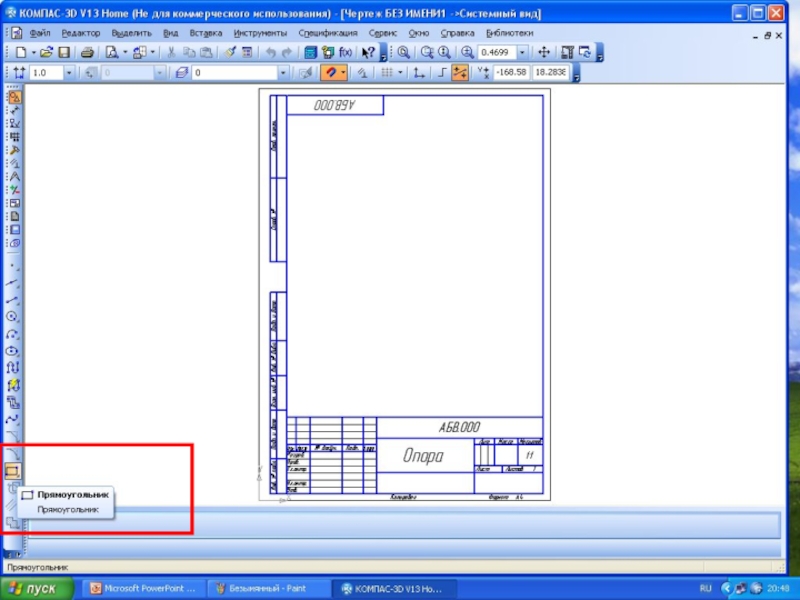

Слайд 68для активации инструментальной панели нужно выбрать кнопку Геометрия
для построения прямоугольной детали
выбираем кнопку Прямоугольник
Слайд 70на рабочем поле нажимаем ЛКМ, фиксируем, и мышкой раздвигаем до нужного
нам размера
размер указан прямо около курсора
постройте прямоугольник сразу с осями размером (высота 90, ширина115).
размер указан прямо около курсора
постройте прямоугольник сразу с осями размером (высота 90, ширина115).
Слайд 74Чтобы заштриховать деталь нужно ЛКМ выбрать -штриховка;
-в строке текущего состояния (металл)
Слайд 81Домашнее задание
Построить чертеж, эскиз и технический рисунок детали «Угольник».
Построить чертеж
детали «Угольник» в
КОМПАС-3D.
Подготовиться к СР
Подготовиться к СР
