Презентация, доклад по технологии(технический труд) на тему Художественное выпиливание лобзиком

Новгород
2014год

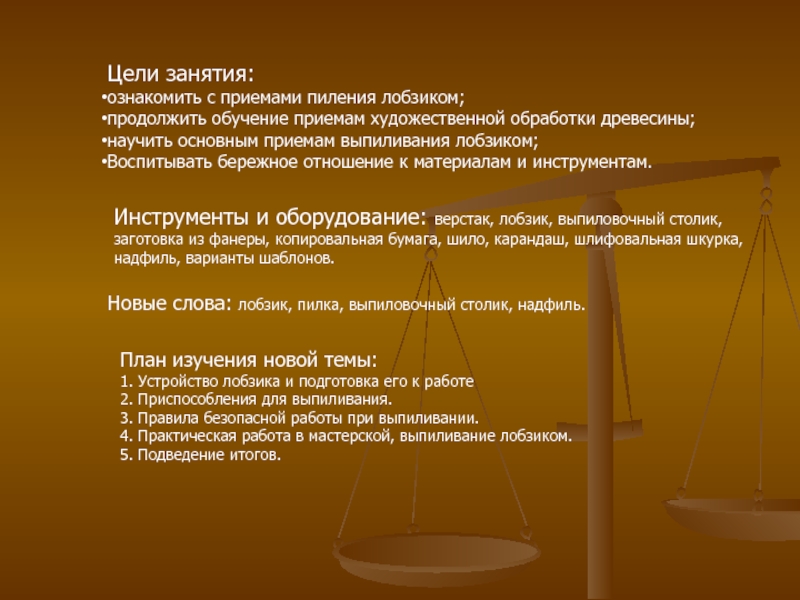

основным приемам выпиливания лобзиком;
Воспитывать бережное отношение к материалам и инструментам.

Инструменты и оборудование: верстак, лобзик, выпиловочный столик, заготовка из фанеры, копировальная бумага, шило, карандаш, шлифовальная шкурка, надфиль, варианты шаблонов.

Новые слова: лобзик, пилка, выпиловочный столик, надфиль.

План изучения новой темы:
1. Устройство лобзика и подготовка его к работе
2. Приспособления для выпиливания.
3. Правила безопасной работы при выпиливании.
4. Практическая работа в мастерской, выпиливание лобзиком.
5. Подведение итогов.

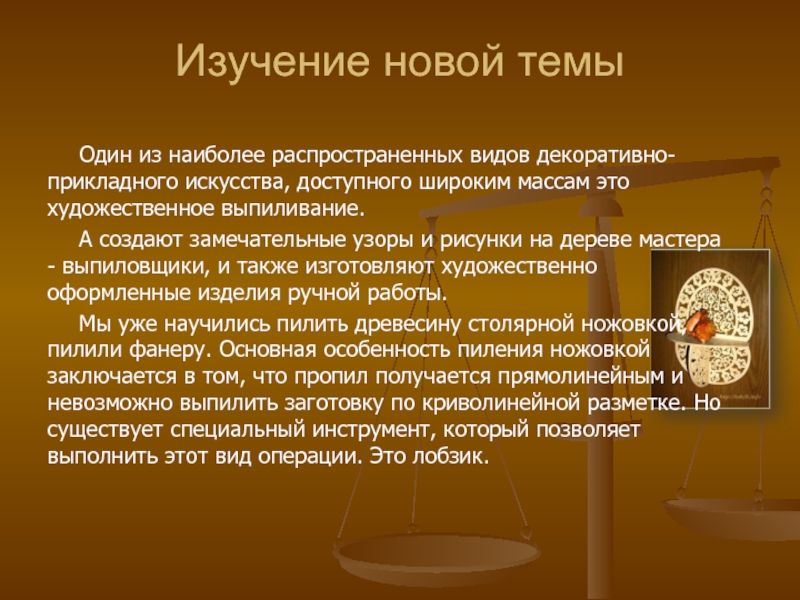

массам это художественное выпиливание.
А создают замечательные узоры и рисунки на дереве мастера - выпиловщики, и также изготовляют художественно оформленные изделия ручной работы.
Мы уже научились пилить древесину столярной ножовкой, пилили фанеру. Основная особенность пиления ножовкой заключается в том, что пропил получается прямолинейным и невозможно выпилить заготовку по криволинейной разметке. Но существует специальный инструмент, который позволяет выполнить этот вид операции. Это лобзик.

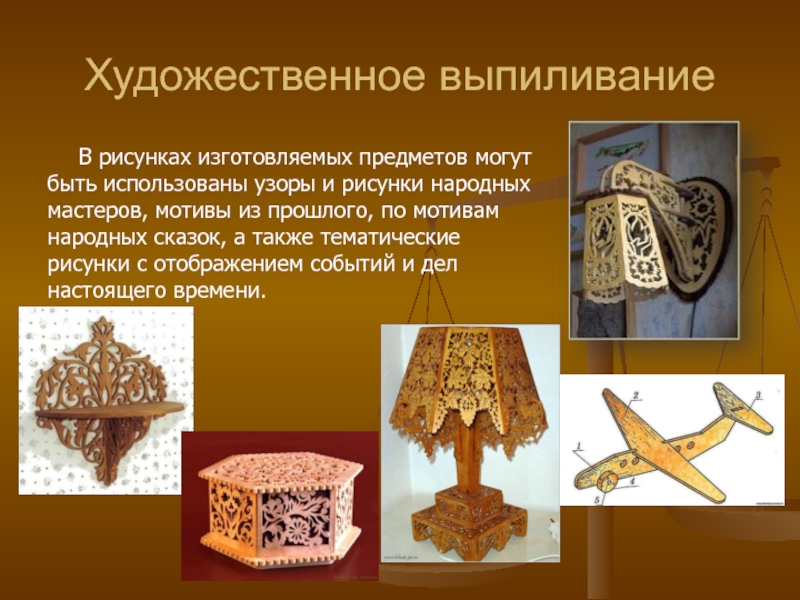

народных мастеров, мотивы из прошлого, по мотивам народных сказок, а также тематические рисунки с отображением событий и дел настоящего времени.

предназначенный для криволинейного распиливания фанеры и тонких досок и др. материалов по внутреннему и внешнему замкнутому контуру.





Устройство лобзика:
1 - верхний зажим
2 - пилка
3 - рамка
4 - ручка
5 - нижний зажим

зубья. Пилка не должна иметь односторонних заусенцев, получающихся при изготовлении пилки, так как они вызывают неизбежное отклонение пропила в сторону. Во избежание заедания, приводящего к обрыву, пилки шире 1 мм должны иметь разводку.
Наряду с плоскими пилками иногда применяются круглые, позволяющие делать пропилы в любом направлении, не поворачивая лобзик, простым нажатием на его ручку в желаемом направлении.

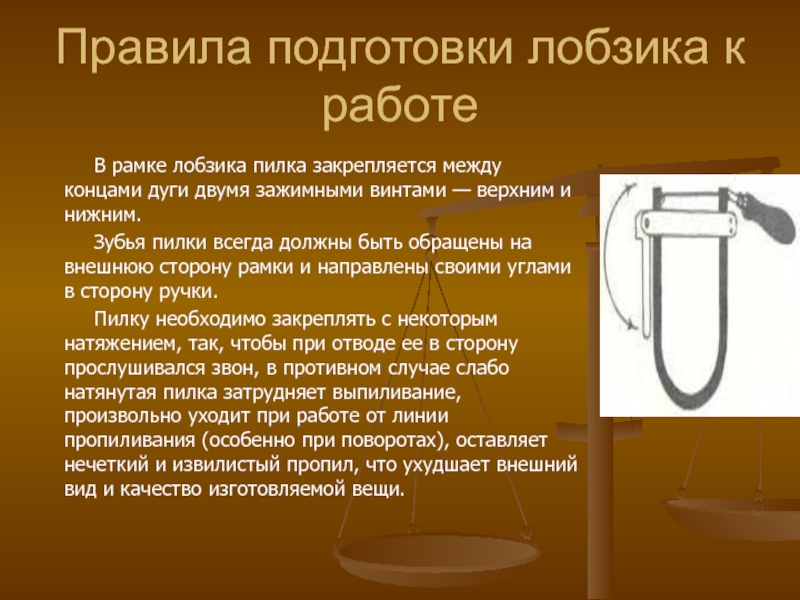

дуги двумя зажимными винтами — верхним и нижним.
Зубья пилки всегда должны быть обращены на внешнюю сторону рамки и направлены своими углами в сторону ручки.
Пилку необходимо закреплять с некоторым натяжением, так, чтобы при отводе ее в сторону прослушивался звон, в противном случае слабо натянутая пилка затрудняет выпиливание, произвольно уходит при работе от линии пропиливания (особенно при поворотах), оставляет нечеткий и извилистый пропил, что ухудшает внешний вид и качество изготовляемой вещи.

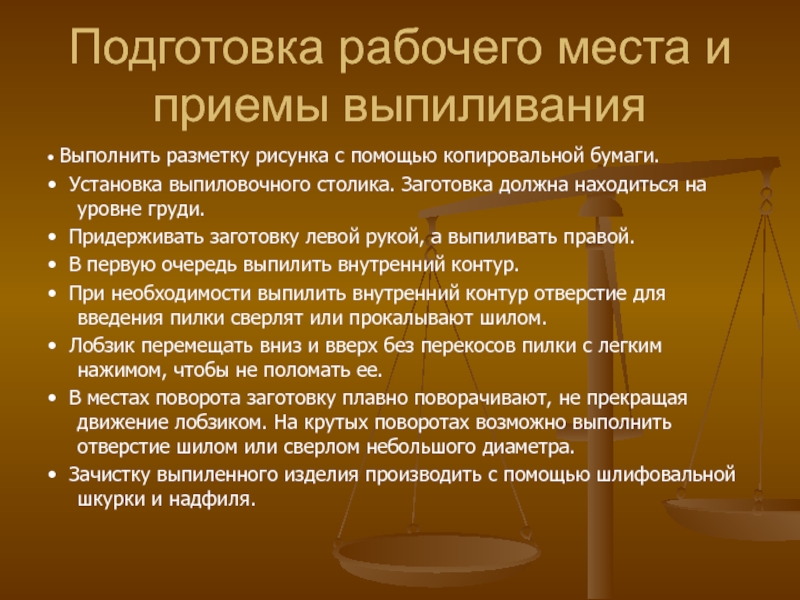

копировальной бумаги.

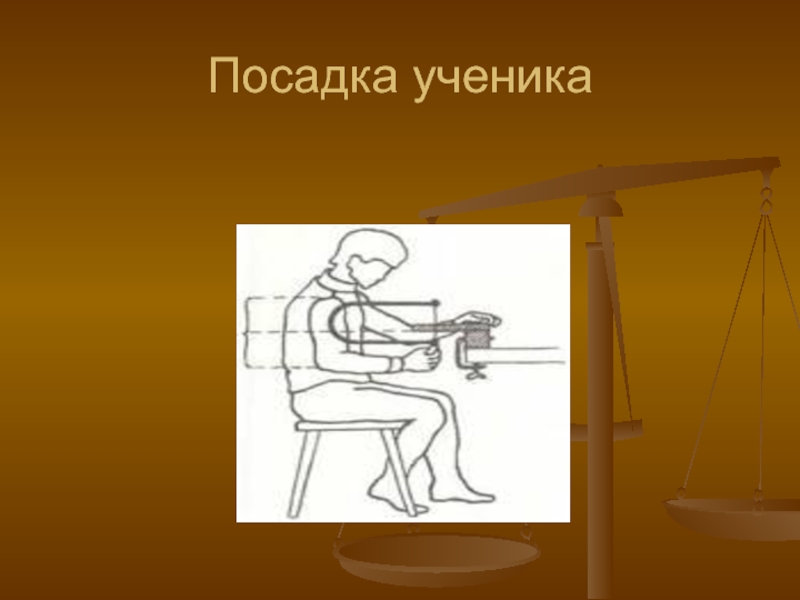

• Установка выпиловочного столика. Заготовка должна находиться на уровне груди.
• Придерживать заготовку левой рукой, а выпиливать правой.
• В первую очередь выпилить внутренний контур.
• При необходимости выпилить внутренний контур отверстие для введения пилки сверлят или прокалывают шилом.
• Лобзик перемещать вниз и вверх без перекосов пилки с легким нажимом, чтобы не поломать ее.
• В местах поворота заготовку плавно поворачивают, не прекращая движение лобзиком. На крутых поворотах возможно выполнить отверстие шилом или сверлом небольшого диаметра.
• Зачистку выпиленного изделия производить с помощью шлифовальной шкурки и надфиля.

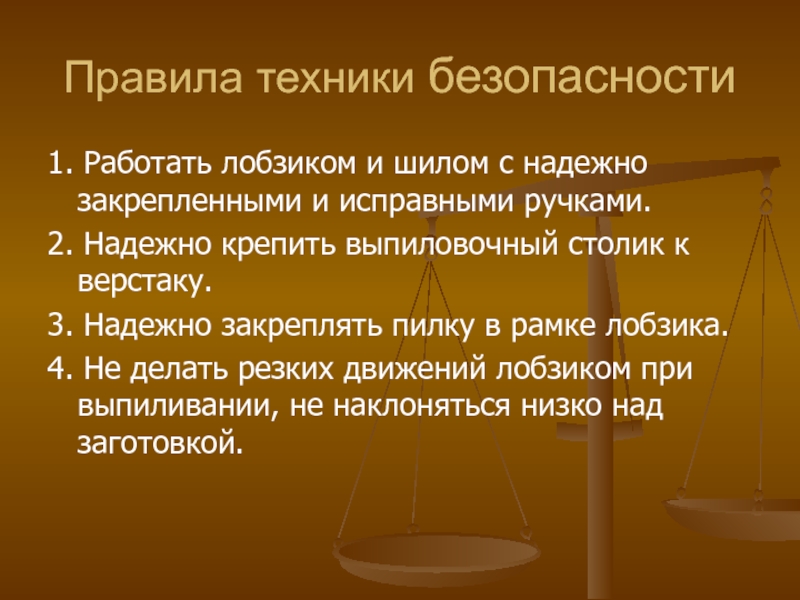

исправными ручками.
2. Надежно крепить выпиловочный столик к верстаку.
3. Надежно закреплять пилку в рамке лобзика.
4. Не делать резких движений лобзиком при выпиливании, не наклоняться низко над заготовкой.

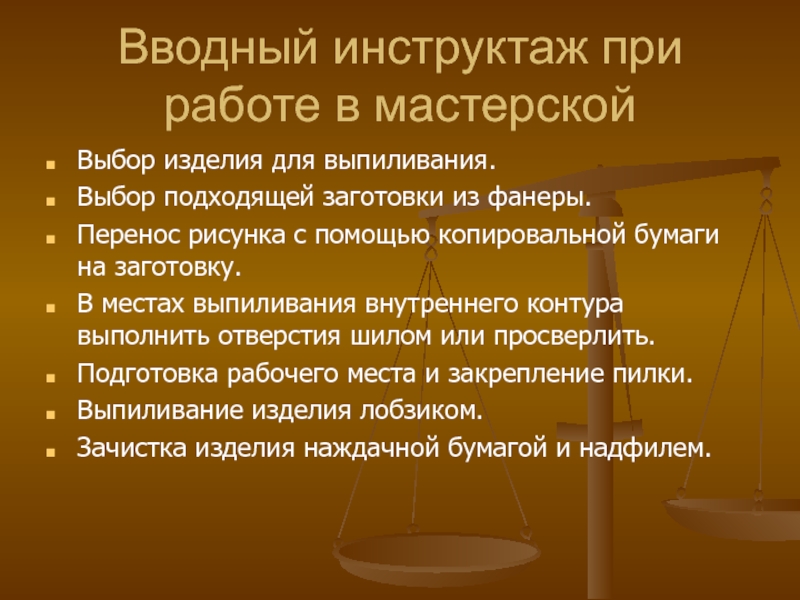

из фанеры.
Перенос рисунка с помощью копировальной бумаги на заготовку.
В местах выпиливания внутреннего контура выполнить отверстия шилом или просверлить.
Подготовка рабочего места и закрепление пилки.
Выпиливание изделия лобзиком.
Зачистка изделия наждачной бумагой и надфилем.

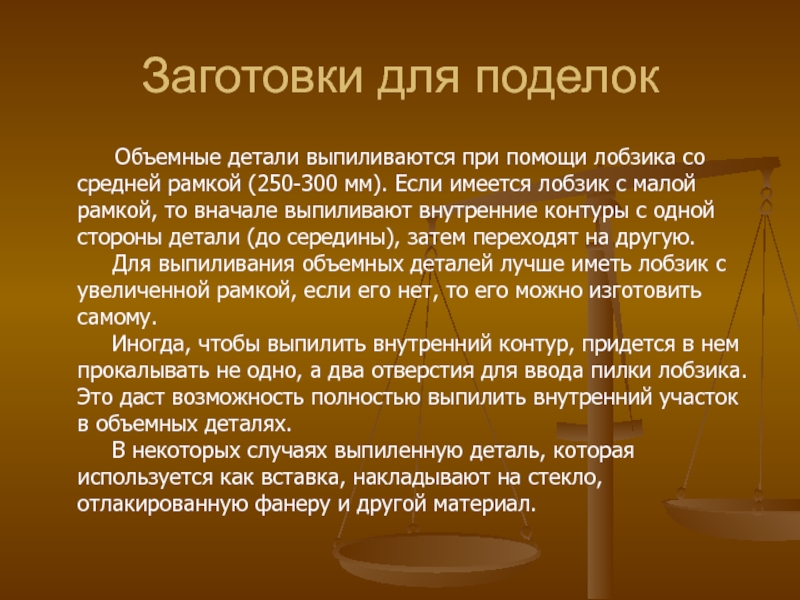

(250-300 мм). Если имеется лобзик с малой рамкой, то вначале выпиливают внутренние контуры с одной стороны детали (до середины), затем переходят на другую.      Для выпиливания объемных деталей лучше иметь лобзик с увеличенной рамкой, если его нет, то его можно изготовить самому.      Иногда, чтобы выпилить внутренний контур, придется в нем прокалывать не одно, а два отверстия для ввода пилки лобзика. Это даст возможность полностью выпилить внутренний участок в объемных деталях.      В некоторых случаях выпиленную деталь, которая используется как вставка, накладывают на стекло, отлакированную фанеру и другой материал.

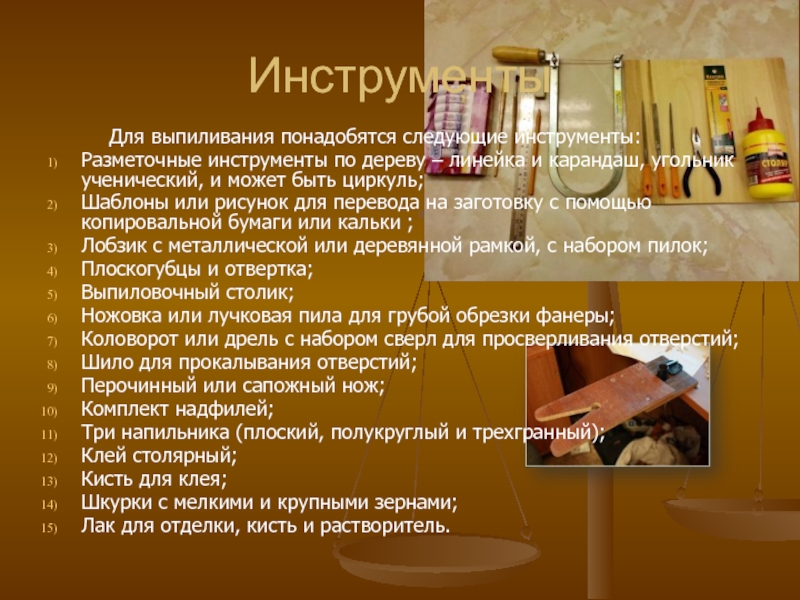

линейка и карандаш, угольник ученический, и может быть циркуль;
Шаблоны или рисунок для перевода на заготовку с помощью копировальной бумаги или кальки ;
Лобзик с металлической или деревянной рамкой, с набором пилок;
Плоскогубцы и отвертка;
Выпиловочный столик;
Ножовка или лучковая пила для грубой обрезки фанеры;
Коловорот или дрель с набором сверл для просверливания отверстий;
Шило для прокалывания отверстий;
Перочинный или сапожный нож;
Комплект надфилей;
Три напильника (плоский, полукруглый и трехгранный);
Клей столярный;
Кисть для клея;
Шкурки с мелкими и крупными зернами;
Лак для отделки, кисть и растворитель.

является обыкновенная двух - или трехслойная фанера. Лучшей фанерой считается березовая и ясеневая высших сортов «А» и «АВ»

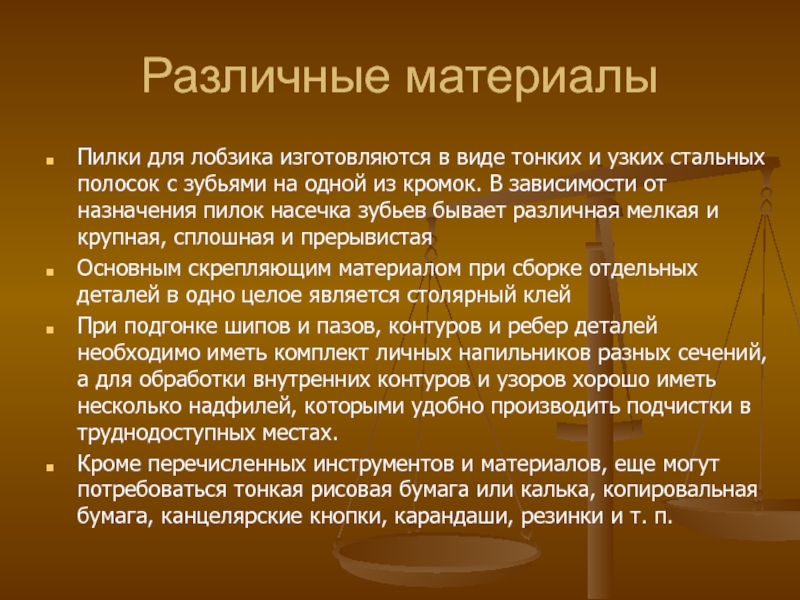

полосок с зубьями на одной из кромок. В зависимости от назначения пилок насечка зубьев бывает различная мелкая и крупная, сплошная и прерывистая
Основным скрепляющим материалом при сборке отдельных деталей в одно целое является столярный клей
При подгонке шипов и пазов, контуров и ребер деталей необходимо иметь комплект личных напильников разных сечений, а для обработки внутренних контуров и узоров хорошо иметь несколько надфилей, которыми удобно производить подчистки в труднодоступных местах.
Кроме перечисленных инструментов и материалов, еще могут потребоваться тонкая рисовая бумага или калька, копировальная бумага, канцелярские кнопки, карандаши, резинки и т. п.

или шаблона контуры рисунка салфетницы, фигурок животных и др.
2.    Рассмотрите разметку, определите места поворота пилки, сделайте проколы шилом для выпиливания по внутренним контурам.
3.    Подготовьте выпиловочный столик и закрепите пилку в лобзике.
4.    Выпилите контуры выбранного вами изделия.
5.    Зачистите изделие надфилями и шлифовальной шкуркой.

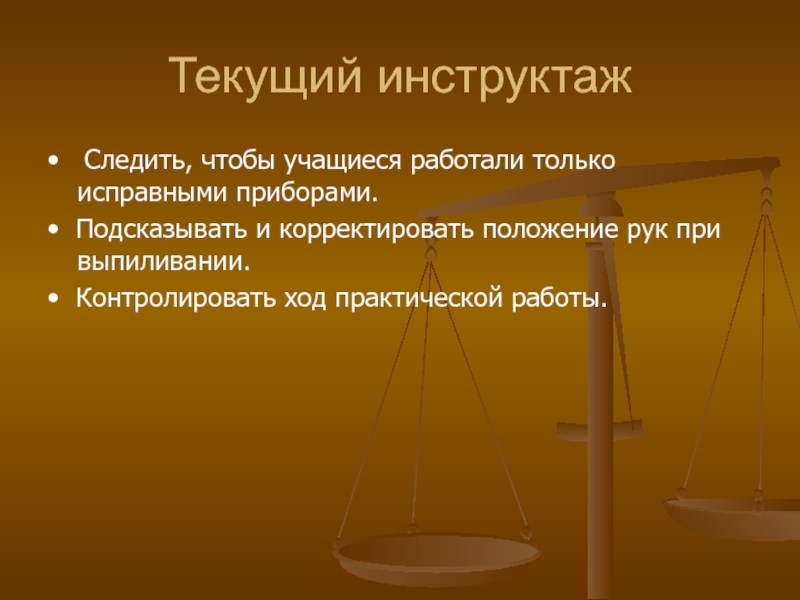

и корректировать положение рук при выпиливании.
• Контролировать ход практической работы.

кривым линиям;
б) вид пилы для разделения заготовок на части;
в) приспособление для закрепления заготовок из фанеры.

2. Из каких основных частей состоит лобзик?
а) рамка, ножка, зажимной винт;
б) каркас, ручка, натяжной винт;
в) рамка, ручка, верхний и нижний зажимной винт.

3. Какое приспособление применяется при выпиливании лобзиком?
а) стусло;
б) выпиловочный столик;
в) рейсмус;
г) эксцентриковый зажим.

напильник;
г) ерунок.
5. Как наклонены зубья пилки лобзика?
а) от ручки;
б) не имеют наклона;
в) к ручке.
6. Написать устройство лобзика:
