Презентация, доклад по технологии Устройство штангенциркуля
Содержание
- 1. Презентация по технологии Устройство штангенциркуля
- 2. Устройство штангенциркуляШтанга Измерительные губки
- 3. Нониус штангенциркуляНа подвижной рамке (бегунке) нанесена вспомогательная
- 4. Измерительные губкиГубки для измерения наружных диаметровГубки для измерения внутренних диаметров
- 5. Правила пользования штангенциркулемПеред началом работы протрите штангенциркуль
Устройство штангенциркуляШтанга Измерительные губки Рамка с подвижными губкамиНониусМиллиметровая шкала на штангеГлубиномерСтопорный винт

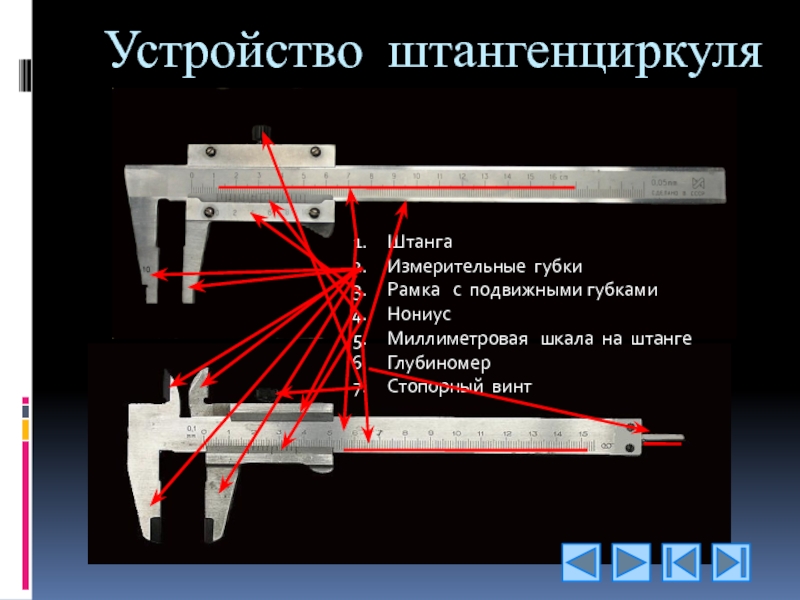

Слайд 2Устройство штангенциркуля
Штанга
Измерительные губки
Рамка с подвижными губками
Нониус
Миллиметровая шкала на штанге
Глубиномер
Стопорный винт

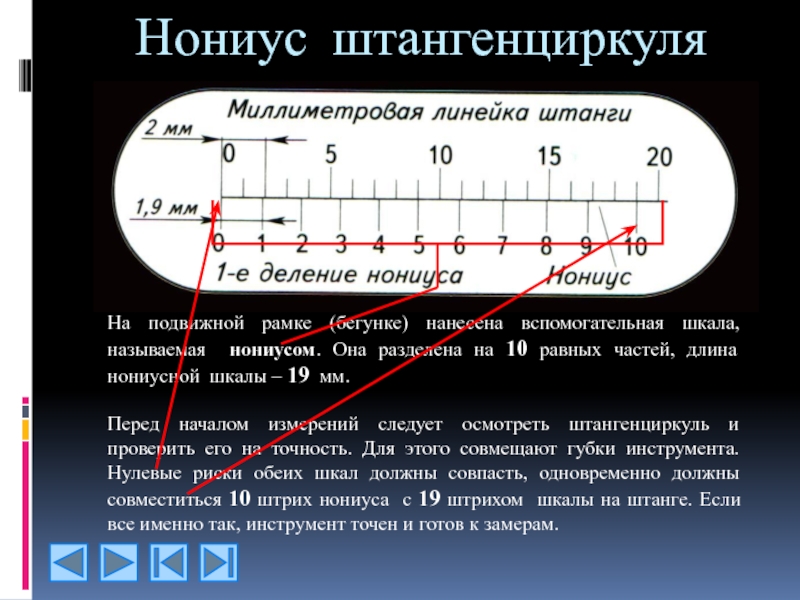

Слайд 3Нониус штангенциркуля
На подвижной рамке (бегунке) нанесена вспомогательная шкала, называемая нониусом. Она
разделена на 10 равных частей, длина нониусной шкалы – 19 мм.
Перед началом измерений следует осмотреть штангенциркуль и проверить его на точность. Для этого совмещают губки инструмента. Нулевые риски обеих шкал должны совпасть, одновременно должны совместиться 10 штрих нониуса с 19 штрихом шкалы на штанге. Если все именно так, инструмент точен и готов к замерам.
Перед началом измерений следует осмотреть штангенциркуль и проверить его на точность. Для этого совмещают губки инструмента. Нулевые риски обеих шкал должны совпасть, одновременно должны совместиться 10 штрих нониуса с 19 штрихом шкалы на штанге. Если все именно так, инструмент точен и готов к замерам.
Слайд 4Измерительные губки
Губки для измерения наружных диаметров
Губки для измерения внутренних диаметров

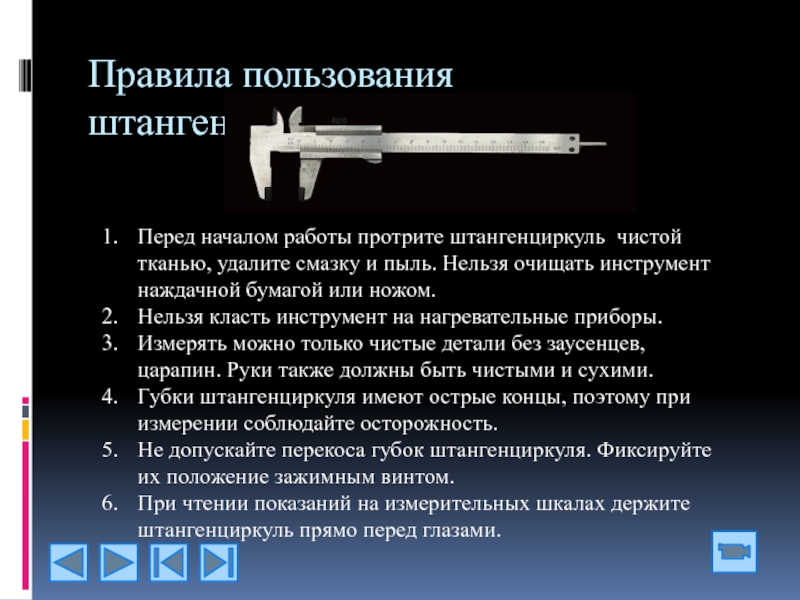

Слайд 5Правила пользования штангенциркулем
Перед началом работы протрите штангенциркуль чистой тканью, удалите смазку
и пыль. Нельзя очищать инструмент наждачной бумагой или ножом.
Нельзя класть инструмент на нагревательные приборы.
Измерять можно только чистые детали без заусенцев, царапин. Руки также должны быть чистыми и сухими.
Губки штангенциркуля имеют острые концы, поэтому при измерении соблюдайте осторожность.
Не допускайте перекоса губок штангенциркуля. Фиксируйте их положение зажимным винтом.
При чтении показаний на измерительных шкалах держите штангенциркуль прямо перед глазами.
Нельзя класть инструмент на нагревательные приборы.
Измерять можно только чистые детали без заусенцев, царапин. Руки также должны быть чистыми и сухими.
Губки штангенциркуля имеют острые концы, поэтому при измерении соблюдайте осторожность.
Не допускайте перекоса губок штангенциркуля. Фиксируйте их положение зажимным винтом.
При чтении показаний на измерительных шкалах держите штангенциркуль прямо перед глазами.
