Презентация, доклад по технологии Токарный станок по дереву СТД 120М

(СТД 120 М).

Учитель технологии
Веркеенко Юрий Петрович
МБОУ Городищенская СОШ

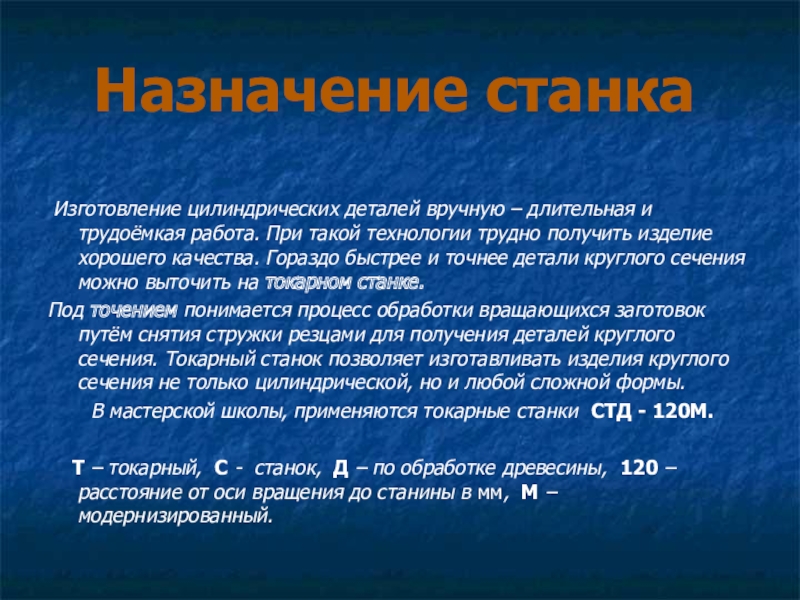

При такой технологии трудно получить изделие хорошего качества. Гораздо быстрее и точнее детали круглого сечения можно выточить на токарном станке.
Под точением понимается процесс обработки вращающихся заготовок путём снятия стружки резцами для получения деталей круглого сечения. Токарный станок позволяет изготавливать изделия круглого сечения не только цилиндрической, но и любой сложной формы.
В мастерской школы, применяются токарные станки СТД - 120М.

Т – токарный, С - станок, Д – по обработке древесины, 120 – расстояние от оси вращения до станины в мм, М – модернизированный.

древесины и придания им формы тел вращения (цилиндр, конус, шар, тор и т.д.)

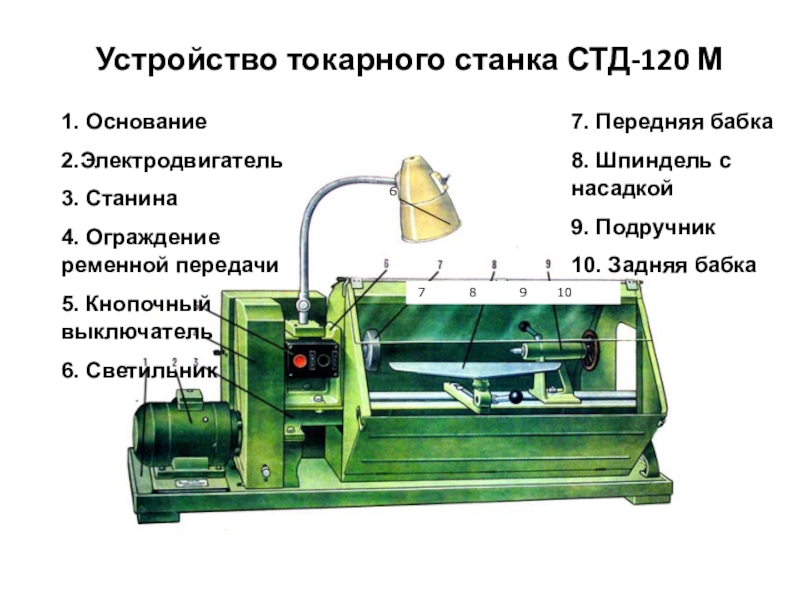

Кнопочный выключатель
6. Светильник

7. Передняя бабка
8. Шпиндель с насадкой
9. Подручник
10. Задняя бабка

7 8 9 10

6

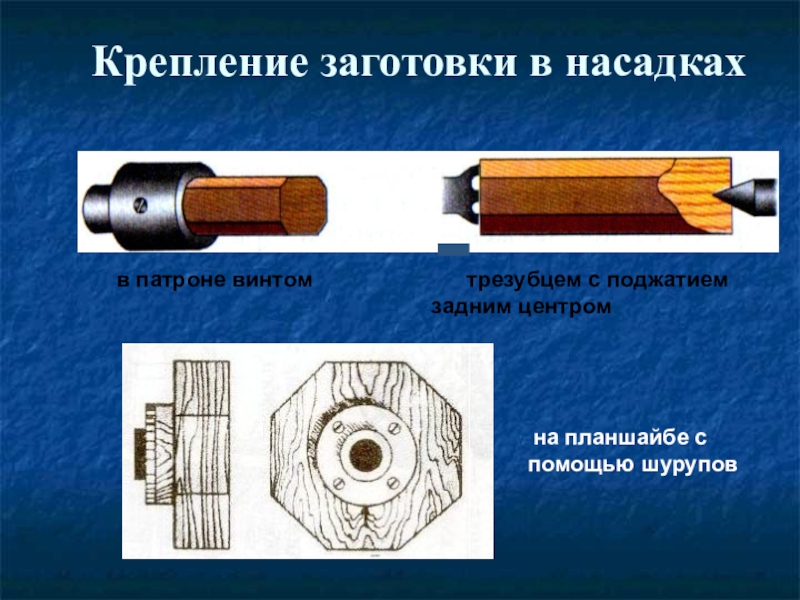

электродвигателя с помощью ременной передачи. Правый конец шпинделя имеет резьбу, на неё навинчиваются специальные приспособления для крепления левого конца заготовки :
трезубец,
планшайба,
патрон.

трезубцем с поджатием
задним центром

на планшайбе с помощью шурупов

перемещаться вдоль направляющих станины и закрепляется неподвижно болтом и гайкой. Окончательно конец заготовки поджимают задним центром. Его перемещают вращением маховика и закрепляют зажимом.

Пиноль

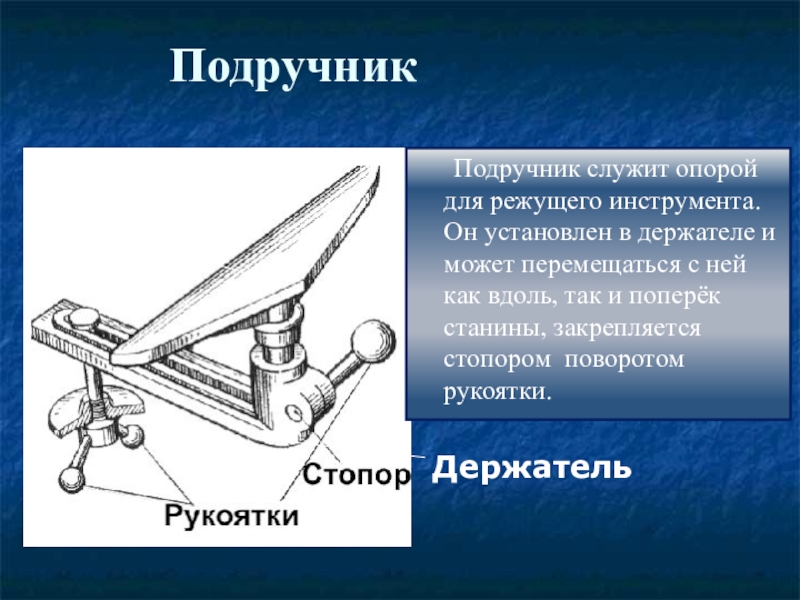

может перемещаться с ней как вдоль, так и поперёк станины, закрепляется стопором поворотом рукоятки.

Держатель

Подручник
