Презентация, доклад по технологии Технология точение древесины (6 класс)
Содержание
- 1. Презентация по технологии Технология точение древесины (6 класс)
- 2. Правила безопасности Не включать станок без разрешения
- 3. Правила безопасностиЗаправить одежду. Застегнуть все пуговицы. Длинные
- 4. 1. Черновое точение - срезание слоя древесины полукруглой стамеской (рейером)

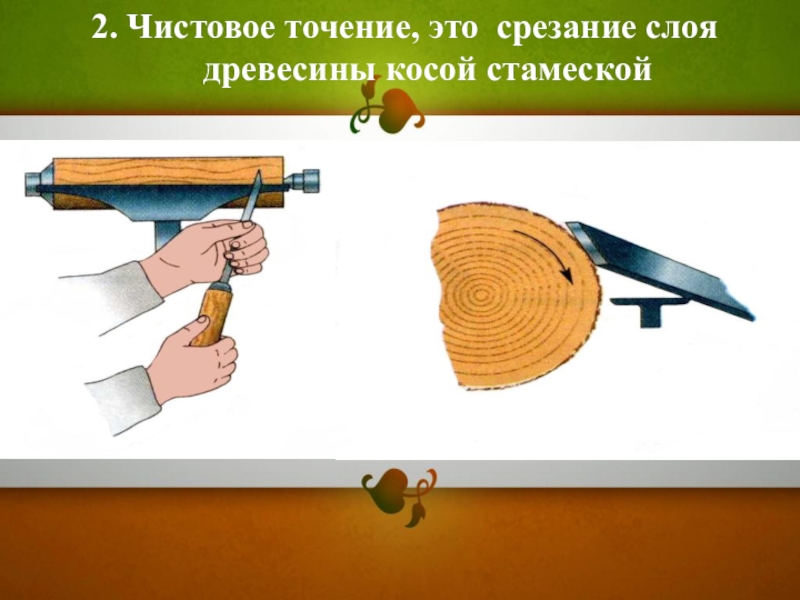

- 5. 2. Чистовое точение, это срезание слоя древесины косой стамеской

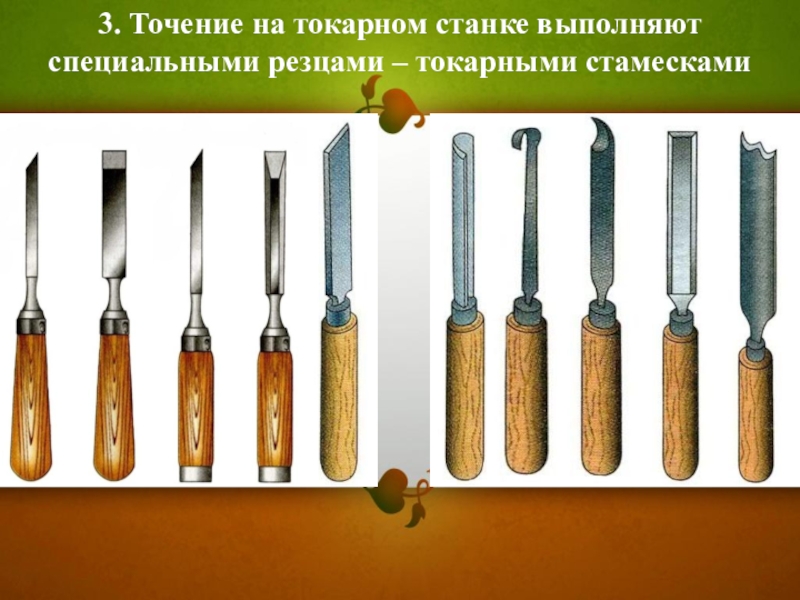

- 6. 3. Точение на токарном станке выполняют специальными резцами – токарными стамесками
- 7. 4. На токарном станке заготовки крепят при помощи патрона, планшайбы и трезубца

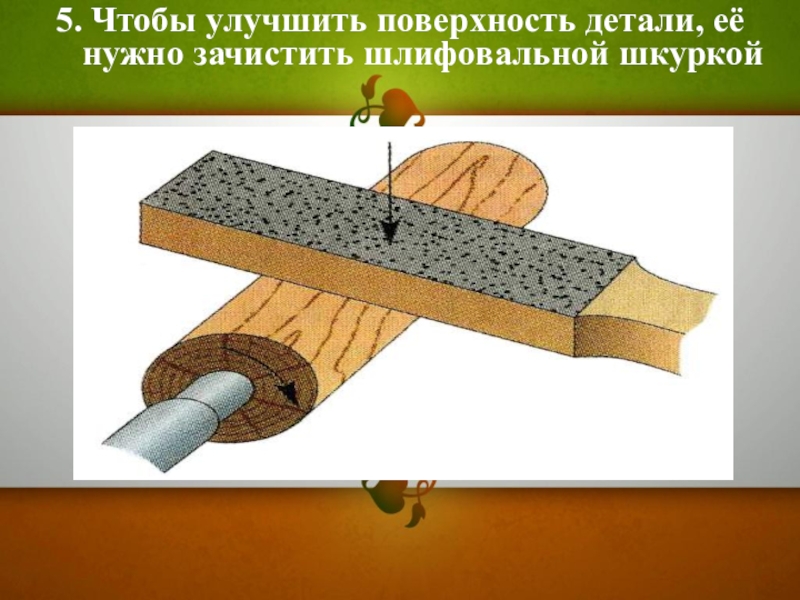

- 8. 5. Чтобы улучшить поверхность детали, её нужно зачистить шлифовальной шкуркой
- 9. 6. Перед включением токарного станка, подручник закрепляют на расстоянии 2-3мм от поверхности заготовки

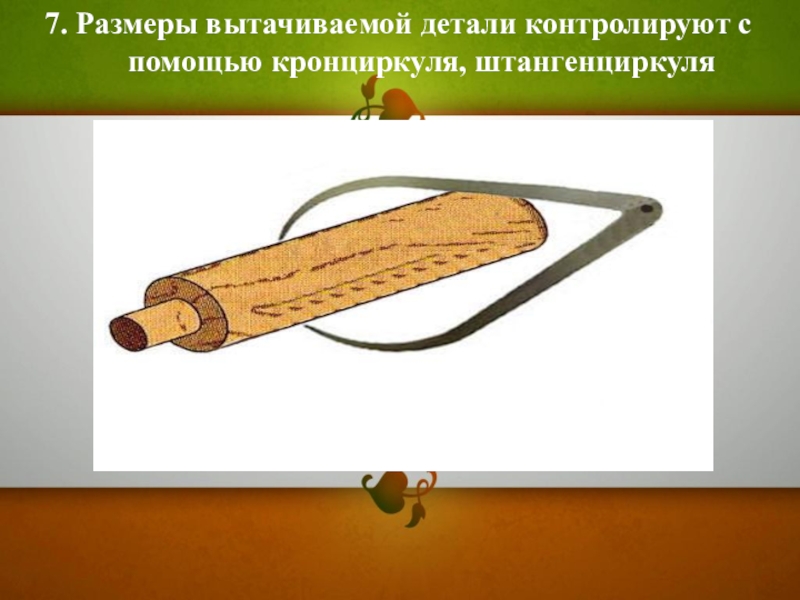

- 10. 7. Размеры вытачиваемой детали контролируют с помощью кронциркуля, штангенциркуля
- 11. 8. Подручник устанавливают таким образом, чтобы его

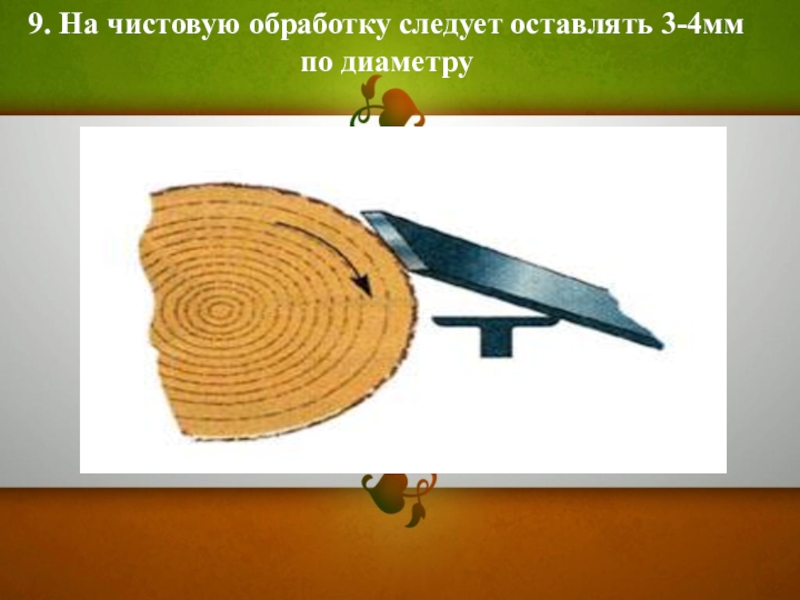

- 12. 9. На чистовую обработку следует оставлять 3-4мм по диаметру
- 13. 10. Точение внутренних поверхностей детали осуществляют при помощи крючковой и ложечной стамески
- 14. Полезные советыПри черновом точении стружка не должна
Правила безопасности Не включать станок без разрешения учителя.Надежно крепить заднюю бабку станка.Перед установкой на станок проверить заготовку, чтобы она не имела трещин.Надежно крепить заготовку в специальном приспособлении и центре задней бабки токарного станка.Перед работой на токарном

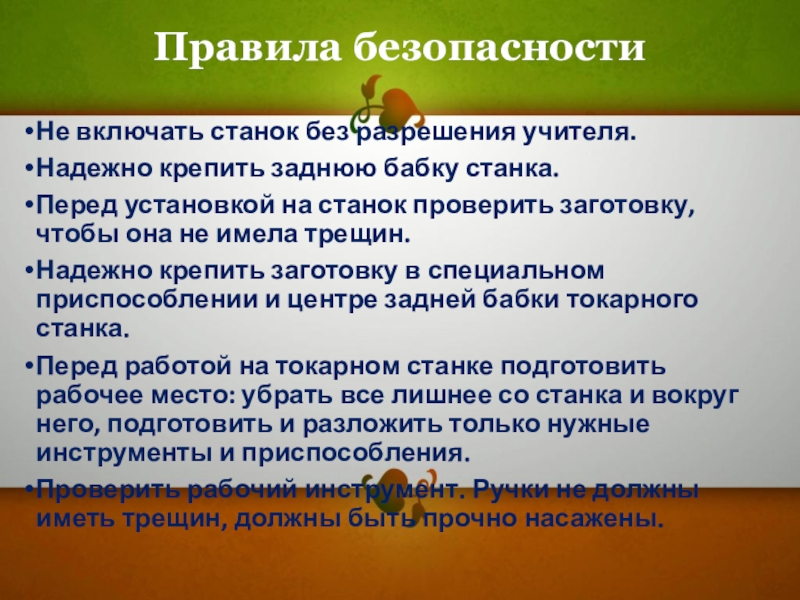

Слайд 2Правила безопасности
Не включать станок без разрешения учителя.
Надежно крепить заднюю бабку станка.
Перед
установкой на станок проверить заготовку, чтобы она не имела трещин.
Надежно крепить заготовку в специальном приспособлении и центре задней бабки токарного станка.
Перед работой на токарном станке подготовить рабочее место: убрать все лишнее со станка и вокруг него, подготовить и разложить только нужные инструменты и приспособления.
Проверить рабочий инструмент. Ручки не должны иметь трещин, должны быть прочно насажены.
Надежно крепить заготовку в специальном приспособлении и центре задней бабки токарного станка.
Перед работой на токарном станке подготовить рабочее место: убрать все лишнее со станка и вокруг него, подготовить и разложить только нужные инструменты и приспособления.
Проверить рабочий инструмент. Ручки не должны иметь трещин, должны быть прочно насажены.

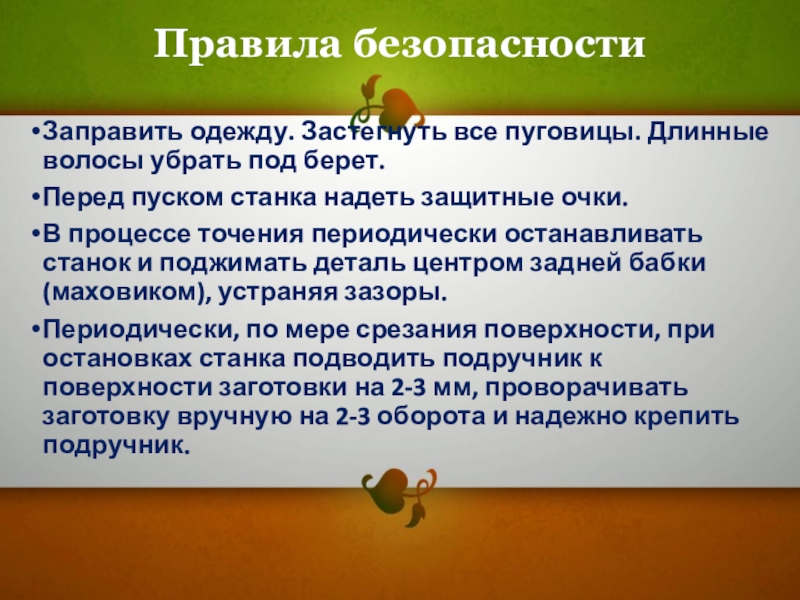

Слайд 3Правила безопасности
Заправить одежду. Застегнуть все пуговицы. Длинные волосы убрать под берет.
Перед
пуском станка надеть защитные очки.
В процессе точения периодически останавливать станок и поджимать деталь центром задней бабки (маховиком), устраняя зазоры.
Периодически, по мере срезания поверхности, при остановках станка подводить подручник к поверхности заготовки на 2-3 мм, проворачивать заготовку вручную на 2-3 оборота и надежно крепить подручник.
В процессе точения периодически останавливать станок и поджимать деталь центром задней бабки (маховиком), устраняя зазоры.
Периодически, по мере срезания поверхности, при остановках станка подводить подручник к поверхности заготовки на 2-3 мм, проворачивать заготовку вручную на 2-3 оборота и надежно крепить подручник.
Слайд 96. Перед включением токарного станка, подручник закрепляют на расстоянии 2-3мм от
поверхности заготовки
Слайд 118. Подручник устанавливают таким образом, чтобы его верхняя опорная поверхность была
на 2-3мм выше уровня линии центров станка
Слайд 1310. Точение внутренних поверхностей детали осуществляют при помощи крючковой и ложечной
стамески
Слайд 14Полезные советы
При черновом точении стружка не должна быть слишком толстой, иначе
заготовка может выскочить из крепления.
Перед установкой заготовки смажьте центр задней бабки смазочным материалом, чтобы не допустить перегрева древесины.
Для обточки желательно использовать древесину с наклоном волокон (косослой). Такие заготовки в процессе обработки меньше трескаются, не раскалываются.
Чтобы ярче выделить текстуру древесины, поверхность изделия можно отполировать бруском более твердой породы древесины. Эту операцию выполняют при вращении детали так же, как и при шлифовании.
Перед установкой заготовки смажьте центр задней бабки смазочным материалом, чтобы не допустить перегрева древесины.
Для обточки желательно использовать древесину с наклоном волокон (косослой). Такие заготовки в процессе обработки меньше трескаются, не раскалываются.
Чтобы ярче выделить текстуру древесины, поверхность изделия можно отполировать бруском более твердой породы древесины. Эту операцию выполняют при вращении детали так же, как и при шлифовании.
