Презентация, доклад по технологии сварочного производства
Содержание
- 1. Презентация по технологии сварочного производства
- 2. Цель методической разработкиПовышение качества знаний по предмету;Применение

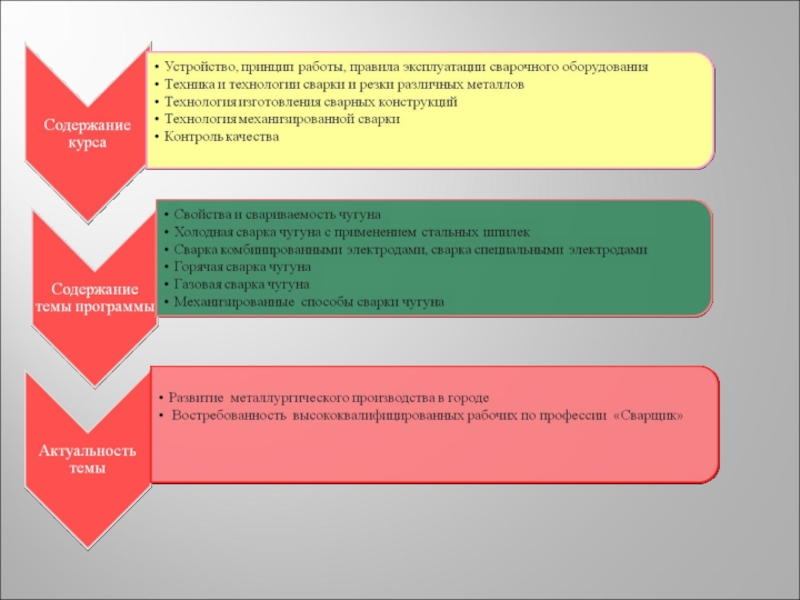

- 3. Слайд 3
- 4. Сообщение и восприятие учебного материала Приложение 1
- 5. ЖелезоФосфорКремнийМарганецУглерод Сера Химический состав серого чугуна Приложение 2Задерживает графитизацию (отбеливает)Холодные трещиныРаскислитель, графитизаторГорячие трещиныПоры
- 6. Трудности при сварке чугуна Приложение 3

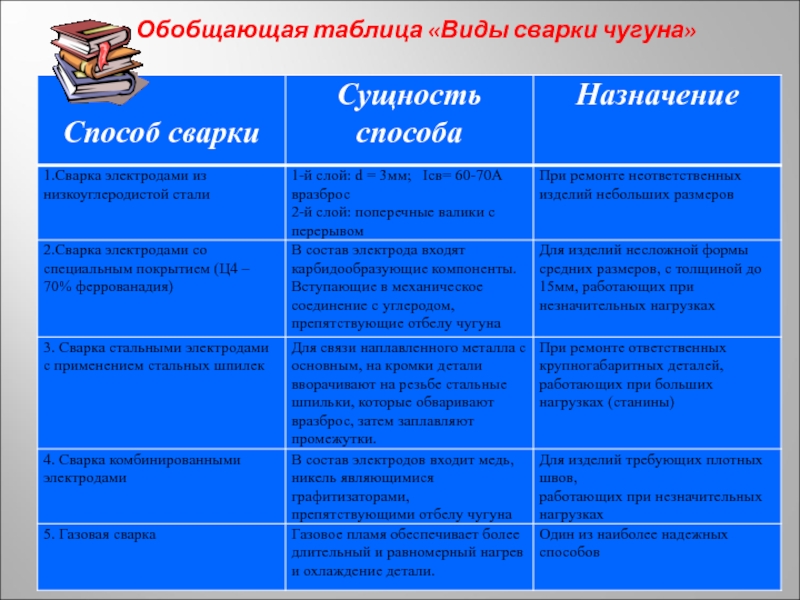

- 7. Обобщающая таблица «Виды сварки чугуна»
- 8. Опорный конспект Приложение 4Чугун – это... Виды
- 9. Холодная сварка чугуна с применением стальных шпилек

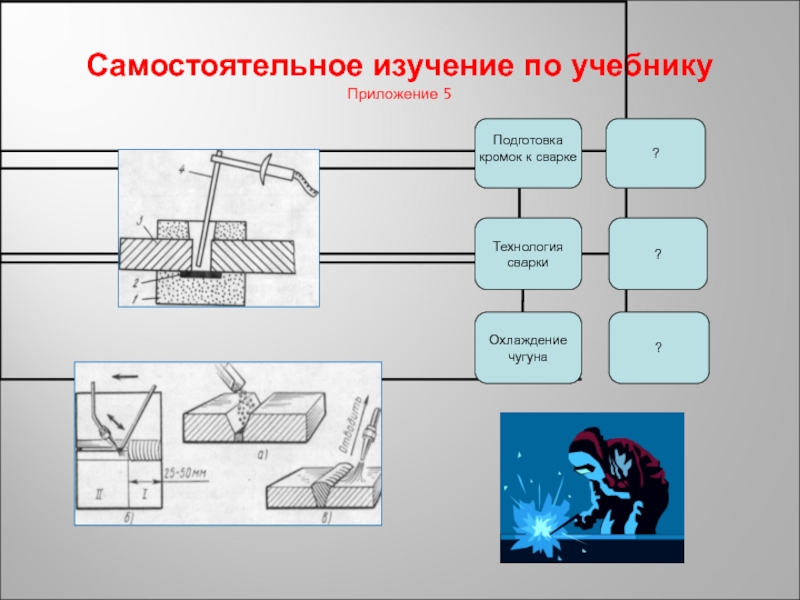

- 10. Самостоятельное изучение по учебнику Приложение 5
- 11. Закрепление, совершенствование и применение знаний и
- 12. 60-70 ВУОНИ-13\45-+D =3ммI св=160АНайдите ошибки Приложение 9
- 13. Определить основные элементы схемы при сварке чугуна

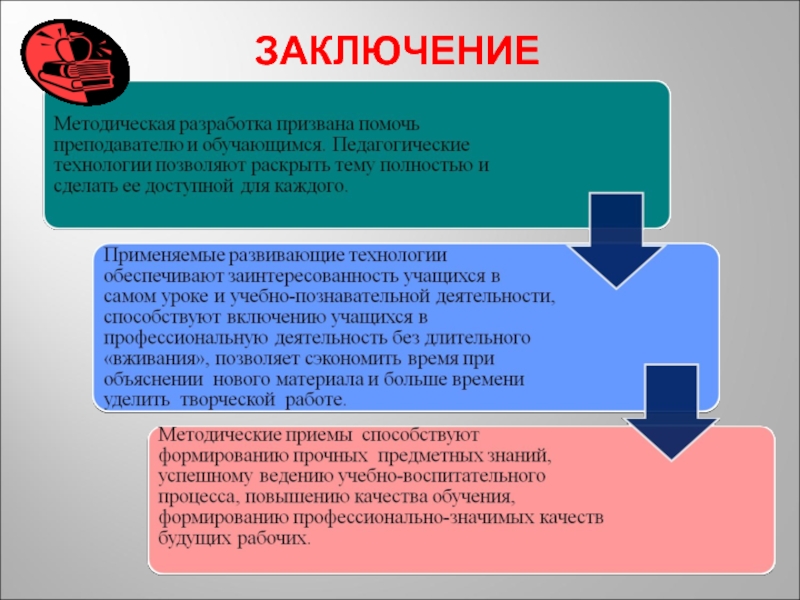

- 14. ЗАКЛЮЧЕНИЕ
Цель методической разработкиПовышение качества знаний по предмету;Применение методов и приемов, обеспечивающих активную познавательную деятельность обучающихся; Использование развивающих технологий, позволяющих в производственных условиях применять полученные знания, способствующих становлению конкурентоспособного рабочего;Формирование у обучающихся чувства собственной значимости, повышение уровня
Слайд 1
Методическая разработка темы «Сварка чугуна»
образовательной программы профессии начального профессионального образования

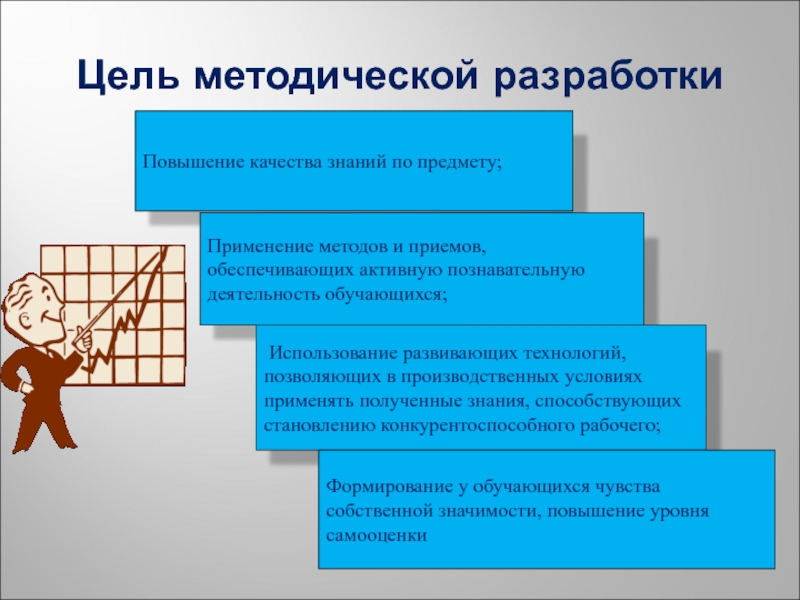

Слайд 2Цель методической разработки
Повышение качества знаний по предмету;
Применение методов и приемов, обеспечивающих
активную познавательную деятельность обучающихся;
Использование развивающих технологий, позволяющих в производственных условиях применять полученные знания, способствующих становлению конкурентоспособного рабочего;
Формирование у обучающихся чувства собственной значимости, повышение уровня самооценки

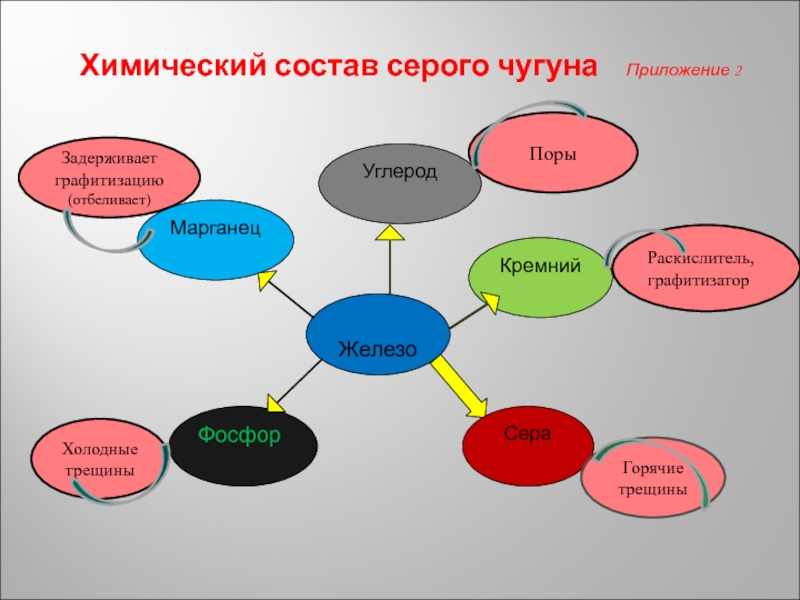

Слайд 5
Железо
Фосфор
Кремний
Марганец
Углерод
Сера
Химический состав серого чугуна Приложение 2
Задерживает графитизацию (отбеливает)
Холодные
трещины
Раскислитель, графитизатор
Горячие трещины
Поры
Слайд 6Трудности при сварке чугуна Приложение 3
Графитизация (образование графита), уменьшающая
величину линейной усадки, следовательно величину напряжений; увеличивающая пластичность
Подогрев, снижающий хрупкость и появление трещин
Использование присадочных материалов, обеспечивающих структуру серого чугуна за счет легирования графитизаторами (специальные электроды с медью)
Медленное охлаждение для избежания отбела чугуна и выхода газов
Дегазация – удаление вредных газов химическим методом и медленным охлаждением
Водород – очистка от ржавчины, применение фтористых соединений в покрытии
Кислород – раскисление сварочной ванны кремнием и алюминием
Азот – легирование шва титаном и алюминием
Углекислый газ – раскисление сварочной ванны кремнием и алюминием
Методы улучшения свариваемости чугуна
Дегазация
Слайд 8Опорный конспект Приложение 4
Чугун – это...
Виды чугуна
ВЧ-38-17
КЧ-100-4
СЧ-10
ИЧХ-16
М1
Сталь
«С»
S и
P min
Чугун
«С»
S и P max
О
Т
Л
И
Ч
И
я
трудности
О…….
Ж…
П…..
Т…..
Т ̊
Cu, Ni
Шпильки
FeV
Слайд 9Холодная сварка чугуна с применением стальных шпилек
Приложение 6
Установка шпилек
d = (0,15-0,25) s
Расстояние между шпильками
(3-4) d
Расстояние от шпилек до кромки (1,5-2,0) d
Глубина ввертывания шпилек 1,5 d
Высота выступающей части
(0,8- 1,2) d
Режим сварки
Диаметр электрода 3-4 мм
(УОНИ-13\45; УОНИ-13\55; ЦЧ-4)
Сила тока Iсв = (20-30) d
Длина дуги l = (0,5-1,1) d
Обратная полярность
Техника сварки:
Обварка шпилек кольцевыми швами вразброс
Заполнение промежутков
Закрепление:
1.Составить технологическую карту холодной сварки чугуна.
2.Рассчитать диаметр стальных шпилек, глубину посадки, расстояние между шпильками при толщине металла 25мм.

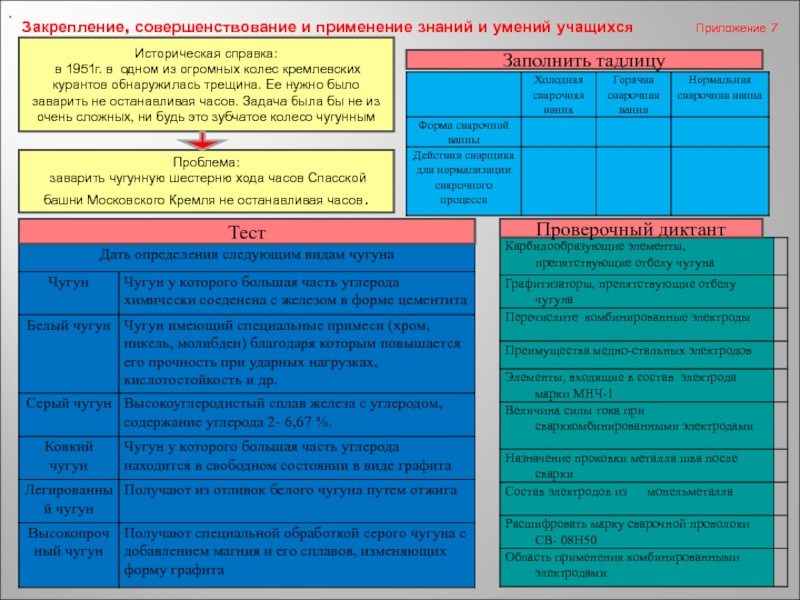

Слайд 11 Закрепление, совершенствование и применение знаний и умений учащихся
Приложение 7
Тест
Проверочный диктант
Заполнить тадлицу
Историческая справка:
в 1951г. в одном из огромных колес кремлевских курантов обнаружилась трещина. Ее нужно было заварить не останавливая часов. Задача была бы не из очень сложных, ни будь это зубчатое колесо чугунным
Проблема:
заварить чугунную шестерню хода часов Спасской башни Московского Кремля не останавливая часов.
.
.
Слайд 13
Определить основные элементы схемы при сварке чугуна с прменением стальных шпилек
А - шпильки; Б - связи; В - отверстия с резьбой; Г- заварка трещин; Д - обварка шпилек и связей

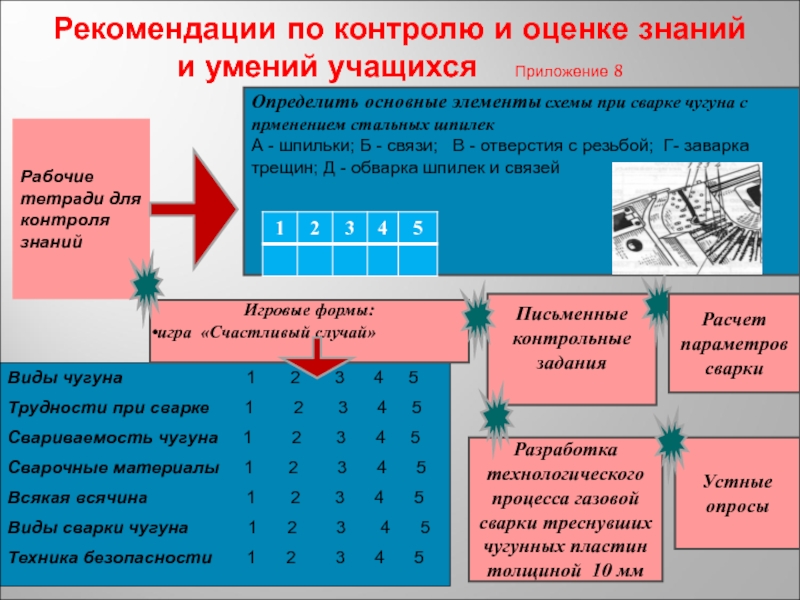

Рекомендации по контролю и оценке знаний и умений учащихся Приложение 8
Рабочие тетради для контроля знаний
Виды чугуна 1 2 3 4 5
Трудности при сварке 1 2 3 4 5
Свариваемость чугуна 1 2 3 4 5
Сварочные материалы 1 2 3 4 5
Всякая всячина 1 2 3 4 5
Виды сварки чугуна 1 2 3 4 5
Техника безопасности 1 2 3 4 5
Игровые формы:
игра «Счастливый случай»
Письменные контрольные задания
Разработка технологического процесса газовой сварки треснувших чугунных пластин толщиной 10 мм
Расчет параметров сварки
Устные опросы
