Презентация, доклад по технологии Свариваемость металлов

образовательное учреждение № 228, г. Курган.

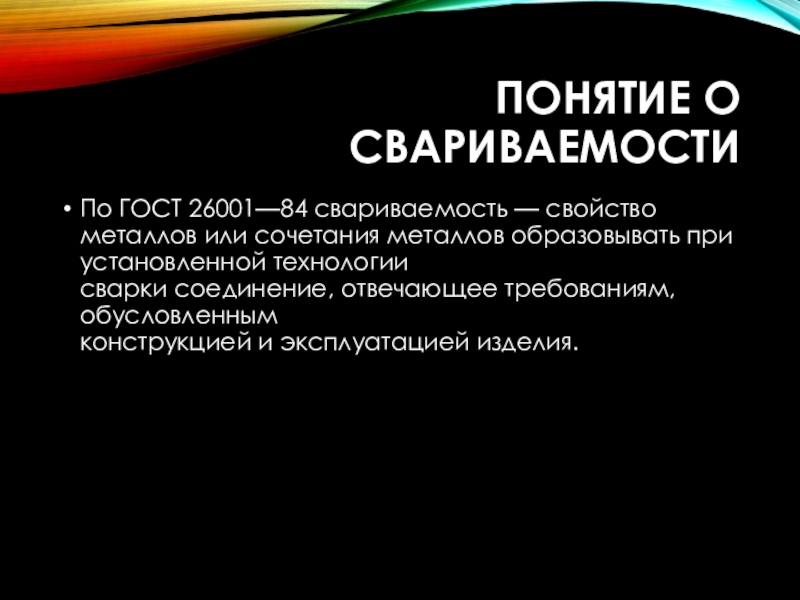

сочетания металлов образовывать при установленной технологии сварки соединение, отвечающее требованиям, обусловленным конструкцией и эксплуатацией изделия.

возможность получения монолитных сварных соединений, что особенно важно при сварке разнородных материалов.
Технологическая свариваемость есть реакция материала на сварочный термодеформационный цикл и металлургическое воздействие сварки. Эта реакция оценивается, например, при сравнивании механических свойств металла сварных соединений и одноименных свойств основного металла (например, твердости, ударной вязкости и др.).

трещин и обеспечение специальных свойств (коррозионной стойкости, прочности при высоких или низких температурах, сопротивления хрупкому разрушению). При наплавке деталей, работающих на истирание, особое значение приобретает их износостойкость, т.е. в понятие свариваемости входит прочность связи наплавленных слоев.

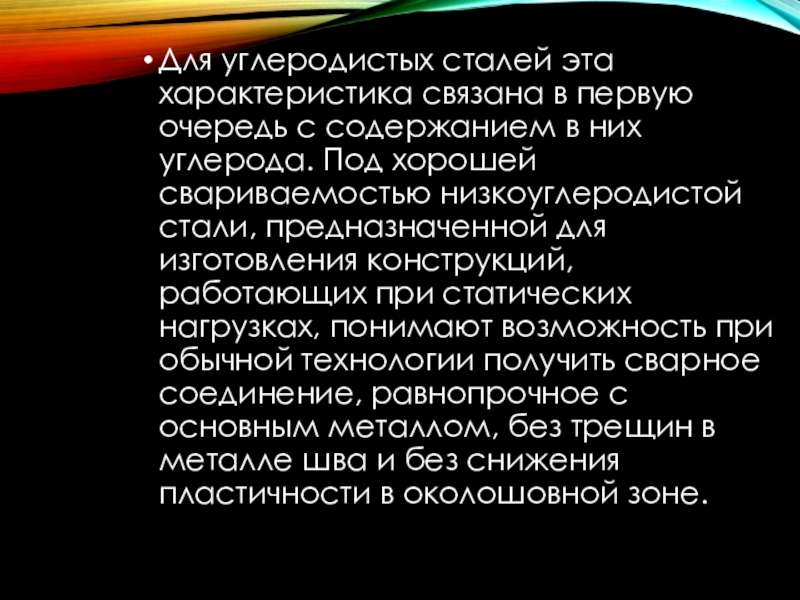

них углерода. Под хорошей свариваемостью низкоуглеродистой стали, предназначенной для изготовления конструкций, работающих при статических нагрузках, понимают возможность при обычной технологии получить сварное соединение, равнопрочное с основным металлом, без трещин в металле шва и без снижения пластичности в околошовной зоне.

конструкции и теми изменениями в структуре и свойствах, которые происходят в материале под влиянием сварки. Так, при сварке сплавов с широким интервалом кристаллизации под действием возникающих при затвердевании растягивающих напряжений возможно образование кристаллизационных горячих трещин, являющихся весьма серьезным дефектом.
Стойкость металла сварных соединений против кристаллизационных трещин — один из важнейших показателей свариваемости.

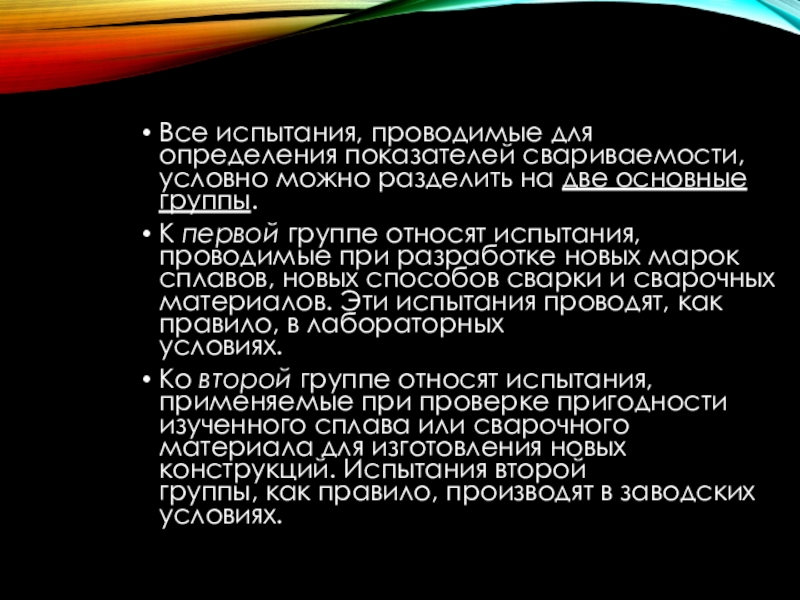

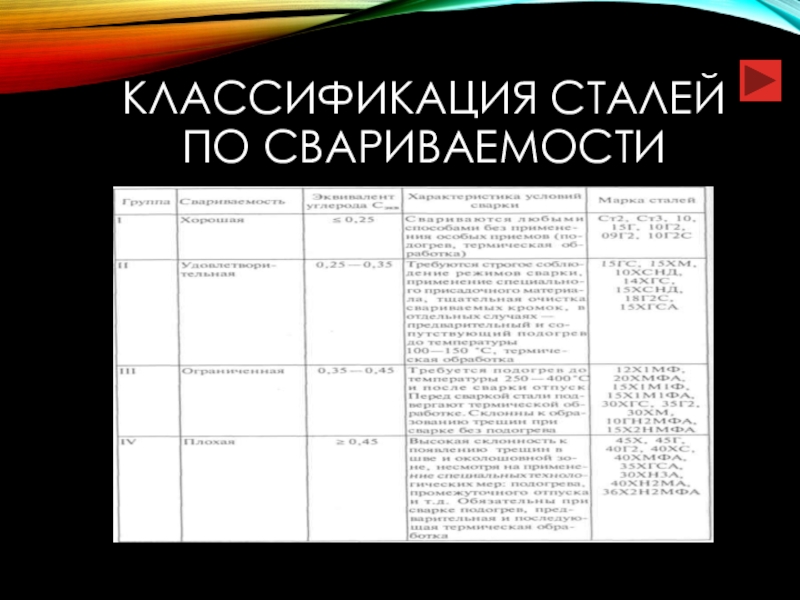

две основные группы.
К первой группе относят испытания, проводимые при разработке новых марок сплавов, новых способов сварки и сварочных материалов. Эти испытания проводят, как правило, в лабораторных условиях.
Ко второй группе относят испытания, применяемые при проверке пригодности изученного сплава или сварочного материала для изготовления новых конструкций. Испытания второй группы, как правило, производят в заводских условиях.

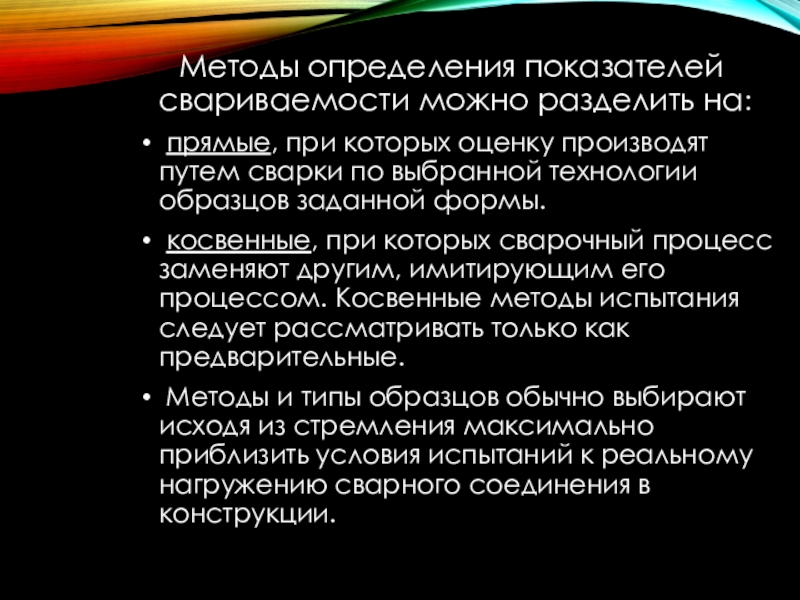

производят путем сварки по выбранной технологии образцов заданной формы.
косвенные, при которых сварочный процесс заменяют другим, имитирующим его процессом. Косвенные методы испытания следует рассматривать только как предварительные.
Методы и типы образцов обычно выбирают исходя из стремления максимально приблизить условия испытаний к реальному нагружению сварного соединения в конструкции.

горячих трещин согласно ГОСТ 26389—84 характеризуют по результатам:
машинных методов испытаний, основанных на принудительном (под действием внешних сил) деформировании образцов, подвергнутых сварочному нагреву, в температурном интервале образования горячих трещин;
технологических методов, или проб, в которых условия деформирования в температурном интервале образования горячих трещин регулируют выбором формы и размеров образцов, последовательности и режимов сварки.

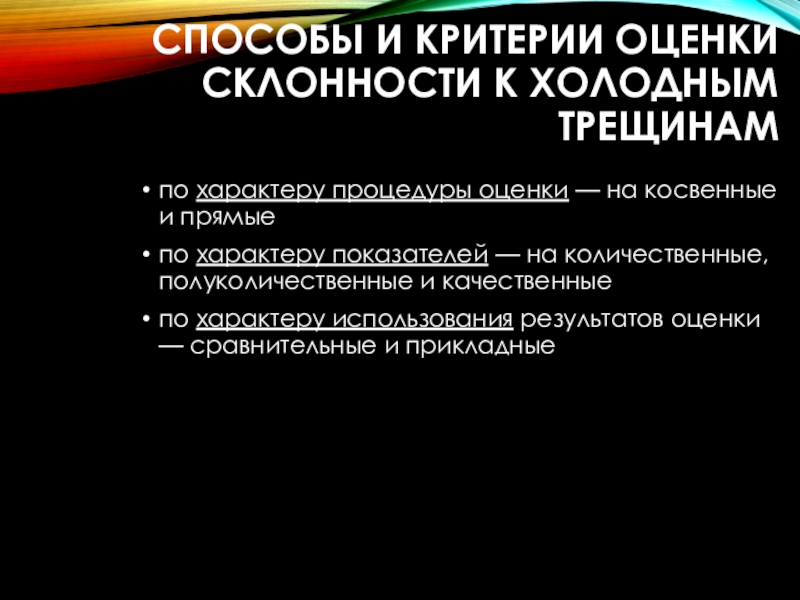

на косвенные и прямые
по характеру показателей — на количественные, полуколичественные и качественные
по характеру использования результатов оценки — сравнительные и прикладные

без непосредственного испытания материалов
Прямые способы предусматривают сварку технологических проб, проведение специализированных испытаний сварных соединений или основного материала, подлежащего сварке, в условиях, имитирующих сварочные

с изменением одного из факторов, контролирующих процесс образования трещин.
Если при определении показателей склонности к холодным трещинам одновременно изменяются несколько активных факторов, а критерий оценки является числовой характеристикой одного из них, то критерий следует считать полу количественным.
Качественные критерии не имеют количественного выражения и, по существу, служат для отбраковки материала.

или технологических вариантов сварки с целью выбора лучших, относят к сравнительным.
Способы, позволяющие оценить стойкость против трещин реальных сварных конструкций, относят к прикладным.

сварное соединение должно обладать необходимой и достаточной прочностью и пластичностью, коррозионной стойкостью и другими свойствами.
Для определения прочности и пластичности металла шва и сварного соединения применяют комплекс испытаний, в том числе при статических и ударных нагрузках.

из специальных узлов или макетов, сваренных в условиях, полностью повторяющих условия сварки реальной конструкции
Обычно испытания проводят при комнатной температуре, однако в соответствии с техническими условиями на данный вид продукции их могут провести как при пониженных, так и при повышенных температурах

продольном и поперечном расположениях шва
Для определения изменения свойств в отдельных участках сварного соединения и степени неоднородности металла шва, околошовной зоны и основного металла измеряют твердость металла в этих участках по Виккерсу или Роквеллу и микротвердость
