Презентация, доклад по технологии Строгание заготовок из древесины
Содержание
- 1. Презентация по технологии Строгание заготовок из древесины
- 2. СтроганиеСтрогание заготовок из древесины применяют для того,
- 3. Инструмент для строганияДля ручной обработки заготовок из
- 4. Шерхебель- Служит для предварительного (чернового) строгания заготовок вдоль и поперек волокон.
- 5. Устройство шерхебеля
- 6. Рубанок- Предназначен для окончательного (чистового) строгания заготовок.
- 7. Устройство рубанка
- 8. Отличие шерхебеля и рубанка
- 9. Фуганок Фуганок предназначен для строгания и выравнивания поверхностей и кромок длинных заготовок.

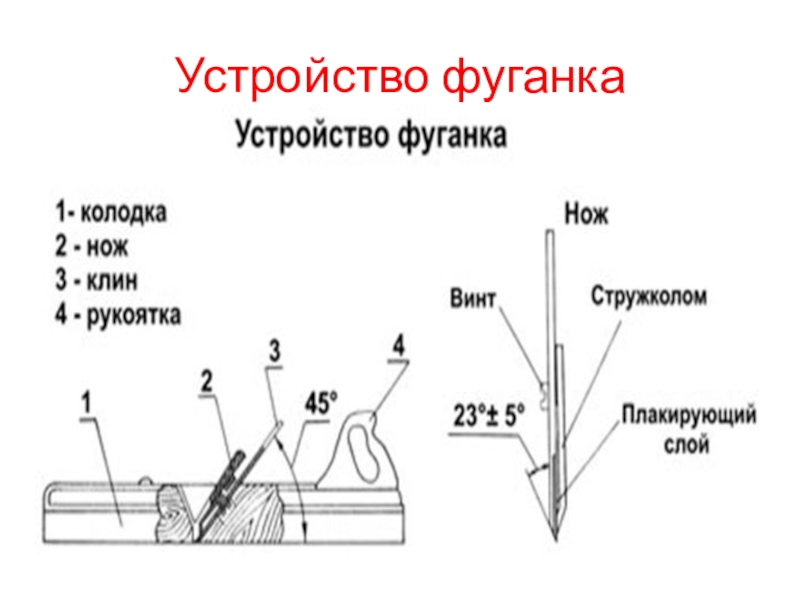

- 10. Устройство фуганка
- 11. Современные рубанки имеют металлическую колодку.

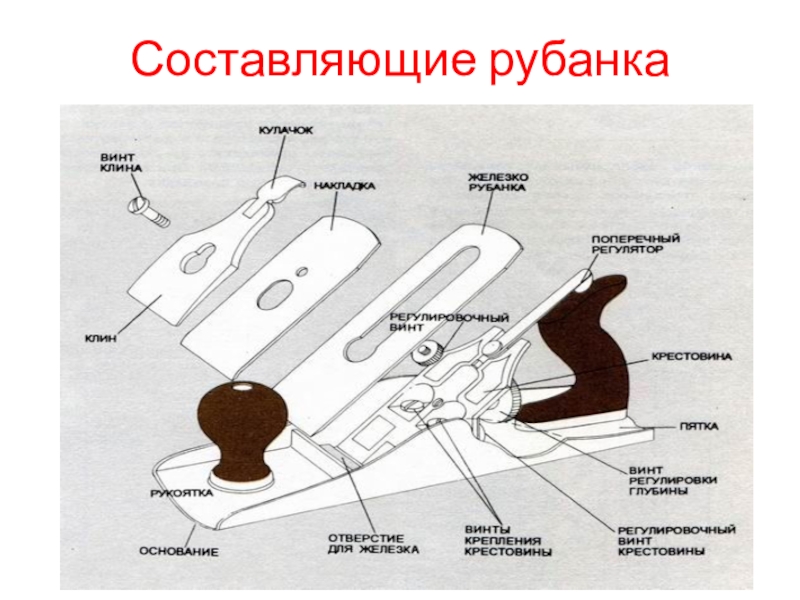

- 12. Составляющие рубанка
- 13. Наладка инструментаУ правильно установленного ножа лезвие расположено
- 14. Закрепление заготовкиОбрабатываемую деталь крепят на верстаке, зажимая
- 15. Приемы работы при строгании
- 16. Приемы работы при строгании В начале строгания
- 17. Проверка качества строгания Качество отстроганной поверхности проверяют
- 18. На деревообрабатывающих предприятиях базовые пласти и
- 19. Правила безопасной работыПеред строганием следует правильно и
- 20. Контрольные вопросыКакие инструменты применяют для строгания заготовок
- 21. Практическая работаРассмотри строгальные инструменты, имеющиеся в мастерской.
СтроганиеСтрогание заготовок из древесины применяют для того, чтобы придать будущей детали форму и размеры, указанные в чертеже.При строгании с поверхности заготовки снимается тонкий слой древесины- стружка, что позволяет получить ровные и гладкие поверхности.
Слайд 2Строгание
Строгание заготовок из древесины применяют для того, чтобы придать будущей детали
форму и размеры, указанные в чертеже.
При строгании с поверхности заготовки снимается тонкий слой древесины- стружка, что позволяет получить ровные и гладкие поверхности.
При строгании с поверхности заготовки снимается тонкий слой древесины- стружка, что позволяет получить ровные и гладкие поверхности.
Слайд 3Инструмент для строгания
Для ручной обработки заготовок из древесины строганием используют в
основном два вида строгальных инструментов:
Шерхебель Рубанок
Шерхебель Рубанок
Слайд 4Шерхебель
- Служит для предварительного (чернового) строгания заготовок вдоль и поперек волокон.
Слайд 9Фуганок
Фуганок предназначен для строгания и выравнивания поверхностей и кромок длинных
заготовок.
Слайд 13Наладка инструмента
У правильно установленного ножа лезвие расположено без перекосов и выступает
рад подошвой:
у шерхебеля на 1-3 мм, а у рубанка на 0,1-0,3 мм.
у шерхебеля на 1-3 мм, а у рубанка на 0,1-0,3 мм.

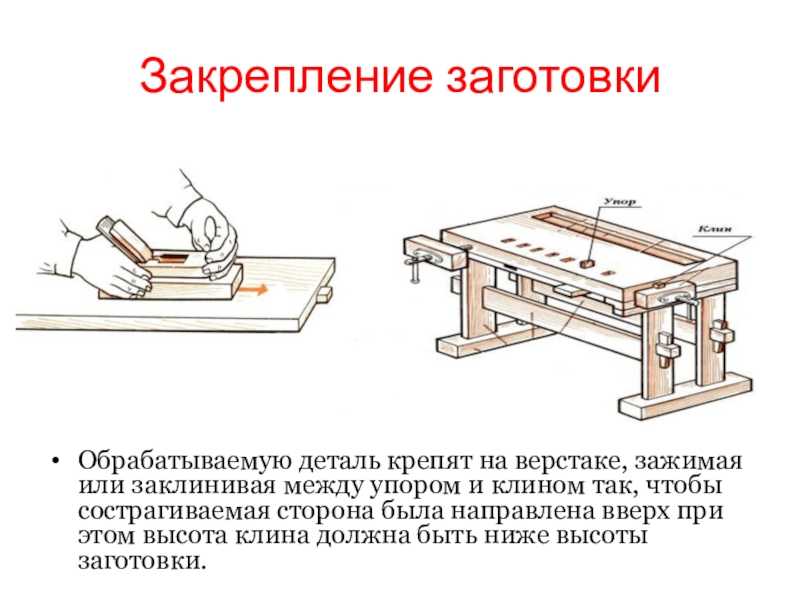

Слайд 14Закрепление заготовки
Обрабатываемую деталь крепят на верстаке, зажимая или заклинивая между упором
и клином так, чтобы сострагиваемая сторона была направлена вверх при этом высота клина должна быть ниже высоты заготовки.
Слайд 16Приемы работы при строгании
В начале строгания сильнее нажимают на переднюю
часть рубанка, в середине заготовки на переднюю и заднюю части нажим одинаковый, а в конце строгания на заднюю часть рубанка

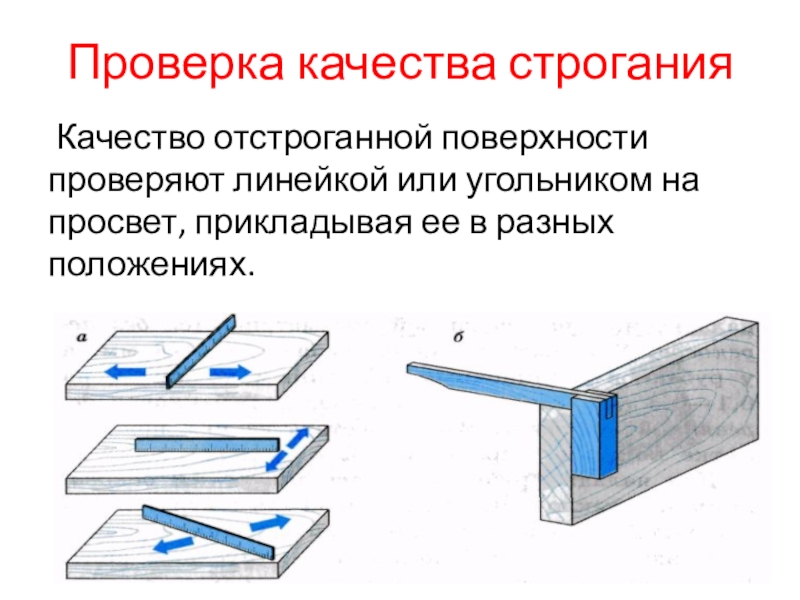

Слайд 17Проверка качества строгания
Качество отстроганной поверхности проверяют линейкой или угольником на
просвет, прикладывая ее в разных положениях.
Слайд 18
На деревообрабатывающих предприятиях базовые пласти и кромки заготовок строгают
на фуговальных станках, а строгание по толщине выполняют на рейсмусовых станках.

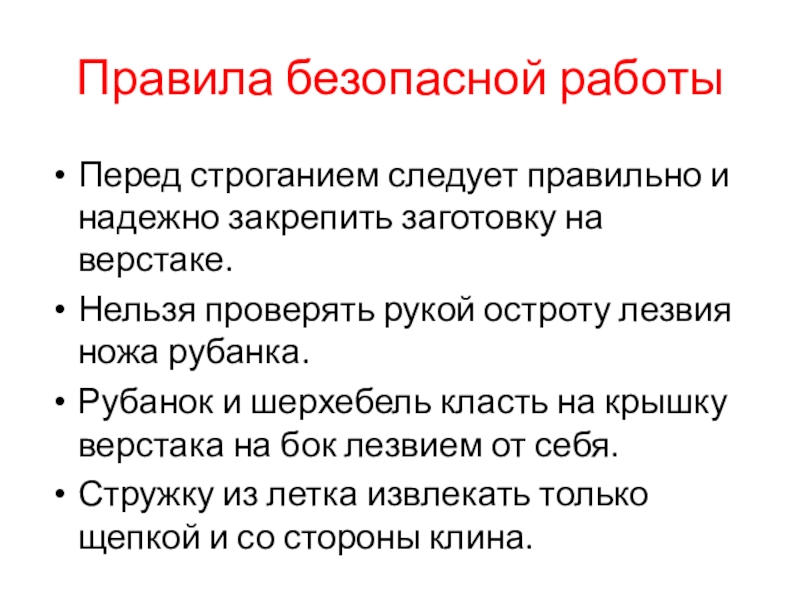

Слайд 19Правила безопасной работы
Перед строганием следует правильно и надежно закрепить заготовку на
верстаке.
Нельзя проверять рукой остроту лезвия ножа рубанка.
Рубанок и шерхебель класть на крышку верстака на бок лезвием от себя.
Стружку из летка извлекать только щепкой и со стороны клина.
Нельзя проверять рукой остроту лезвия ножа рубанка.
Рубанок и шерхебель класть на крышку верстака на бок лезвием от себя.
Стружку из летка извлекать только щепкой и со стороны клина.
Слайд 20Контрольные вопросы
Какие инструменты применяют для строгания заготовок из древесины?
Чем отличается нож
шерхебеля от ножа рубанка?
Почему шерхебель и рубанок нельзя ставить на крышку верстака подошвой?
Каково назначение стружколомателя?
Почему шерхебель и рубанок нельзя ставить на крышку верстака подошвой?
Каково назначение стружколомателя?
Слайд 21Практическая работа
Рассмотри строгальные инструменты, имеющиеся в мастерской. Запиши в тетрадь названия
частей из которых они состоят.
Проверь правильность установки ножа на шерхебеле и рубанке.
Прострогай предварительно размеченную заготовку детали правильно закрепив ее на верстаке.
Проверь размеры полученной детали.
Проверь правильность установки ножа на шерхебеле и рубанке.
Прострогай предварительно размеченную заготовку детали правильно закрепив ее на верстаке.
Проверь размеры полученной детали.
